定义

事务子流程也称作事务块，是一个嵌入式子流程，用来处理一组必须在同一个事务中完成的活
动，使它们共同成功或失败。事务子流程中如果有一个活动失败或者取消，整个事务子流程的所有
活动回滚，可以有三种不同的结果：

  1. 事务成功，如果没有取消也没有因为异常终止。如果事务子流程是成功的，就会使用外出顺
    序流继续执行。如果流程后来抛出了一个补偿事件，成功的事务可能被补偿。需要注意的是，和普
    通内嵌子流程一样，事务可能在成功后，使用中间补偿事件进行补偿。
  2. 事务取消，如果流程到达取消结束事件。在这种情况下，所有的执行都被终止并被删除，然
    后剩余的一个执行被设置为取消边界事件，这会触发补偿。在补偿完成之后，事务子流程会使用取
    消边界事务的外出顺序流向下执行。
  3. 如果一个错误事件被抛出，而且没有在事务子流程中捕获，事务将异常结束。如果在事务子
    流程的边界上捕获错误，也适用于这种情况。在这些情况下，不会执行赔偿。

图形标记

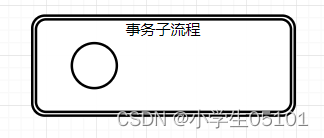

事务子流程显示为内嵌子流程，使用双线边框，如图所示：

在这里插入图片描述

XML内容

事务子流程由 transaction 元素定义，作为子流程一部分的所有活动，网关，事件都需要
包含在这个元素中：

<process id="mainProcess" name=" " isExecutable="true">
     <startEvent id="startEvent1"></startEvent>
     <transaction id="myTransaction" >
         <startEvent id="subProcessStart" />
         <endEvent id="subProcessEnd" />
     </transaction>
 </process>

使用示例

BPMN 的事务与数据库 ACID 事务有相似之处，但它们是两个不同的概念，两者的不同之处在
于：

⑴ACID 事务一般持续时间很短，但 BPMN 事务可能持续较长时间（几小时，几天，甚至更长
时间），可以试想这样的场景：一个事务分组中包含的节点有用户任务，通常人们的响应时间会比
较长，或者在一些情况下，BPMN 事务可能会等待某个事务事件发生才往下执行。这样的操作通常
要比在数据库中更新记录或使用事务队列存储消息花费更长的时间。

⑵BPMN 事务一般要跨越多个 ACID 事务，因为通常不能在整个业务节点的过程中保持 ACID
的事务。当 BPMN 事务处理涉及多个 ACID 事务时，会失去 ACID 的特性。比如事务子流程中两
个相邻的服务节点均调用外部服务，前一个完成了，第二个还没完成时，对外部来说，前一个服务
调用成功这个中间状态外部是能感知到的，意味着实现 BPMN 事务时放弃了隔离属性。

⑶BPMN 事务不能使用通常的方式回滚。由于 BPMN 事务可横跨多个 ACID 事务，在 BPMN
事务取消时一些 ACID 事务可能已经提交了，这种情况下就不能被回滚了。
由于 BPMN 事务通常是需要长时间运行的，所以缺乏隔离和回滚机制需要以不同的方式处理。
在实践中，通常没有更好的解决方案，而是以特定于领域的方式处理这些问题：

⑴使用补偿执行回滚。如果在事务范围内引发取消事件，则所有成功执行并具有补偿处理程序
的活动将执行补偿。

⑵隔离性的缺乏通常使用特定领域的解决方法来解决。举个例子，比如相邻的客房预订和费用
支付两个环节都是调用的第三方服务，在确定第一个客户可以付款之前，酒店房间可能会被预订给
第二个客户。由于从商业角度来看这可能是不可取的，预订服务可能会选择允许超额预订。另外，
BPMN 事务可能因某些原因被中断，预定服务必须处理这种情况，比如客户已经预定了旅店，但是
一直没有付款。针对这种情况，预定服务需要设定一个策略，如果客房预订超过最大允许时间后还
没有付款，就取消预订。

综上所述，虽然 ACID 事务为常规问题（回滚，隔离级别和启发式结果）提供了一个通用的解
决方案，但在实现 BPMN 事务时，我们还需要为这些问题找到针对特定领域的解决方案。
BPMN 事务可以保证一致性，即所有活动都能够成功执行，或者某些活动无法执行时所有已执
行成功活动进行补偿。无论哪种情况，最终都处于一致的状态。但是，需要注意的是，在 Flowable
中，BPMN 事务的一致性模型建立在流程执行的一致性模型之上。Flowable 执行流程是 ACID 事务
性的，并使用乐观锁解决并发的问题。在 Flowable 中，BPMN 的错误、取消和补偿事件同样都建立
在 ACID 事务和乐观锁之上。比如，当两个并发执行达到取消结束事件时，可能会触发两次补偿，
最终因为乐观锁冲突失败。

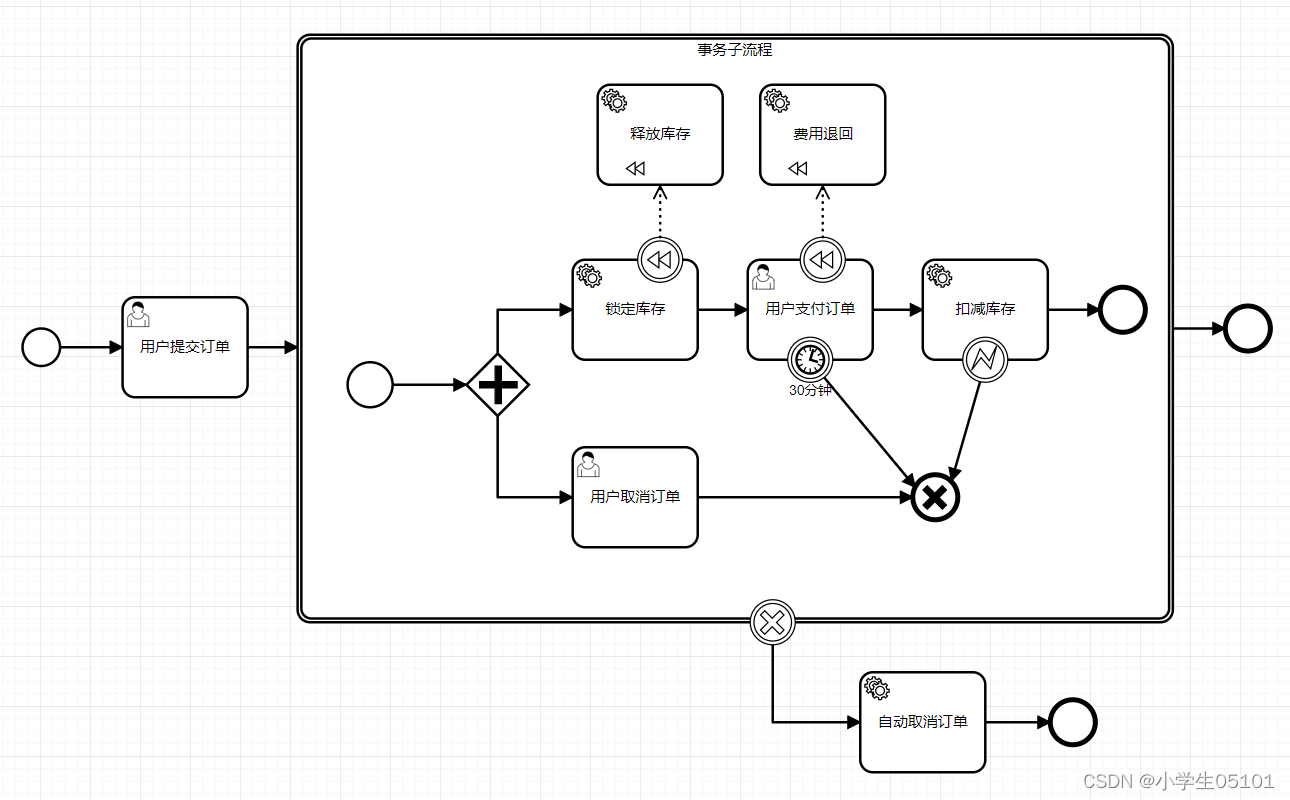

下面我们看一个使用事务子流程的示例，如图所示，用户提交订单后，进入订单支付事
务子流程，顺利完成订单支付需要经过锁定库存、用户支付订单和扣减库存环节，如果用户取消订
单、30 分钟未支付订单或扣减库存失败，都会使子流程到达取消结束事件并执行释放库存和费用
退回补偿，被事务子流程上的取消边界事件捕获后结束子流程，接下来流转到自动取消订单服务。

事务子流程示例流程

在这里插入图片描述

XML内容

<error id="errorFlag" errorCode="500" />
  <process id="ThransactionSubProcessTest" name="子流程-事务子流程" isExecutable="true">
    <startEvent id="a1bc9933739624c6694151aff2dce872b" />
    <userTask id="aa49686c18f1c48879976ba75a55fcbc6" name="用户提交订单">
      <extensionElements>
        <flowable:formData />
        <flowable:assigneeType>static</flowable:assigneeType>
      </extensionElements>
    </userTask>
    <sequenceFlow id="ab3c3111802e74e1c829879ce06ef62f1" sourceRef="a1bc9933739624c6694151aff2dce872b" targetRef="aa49686c18f1c48879976ba75a55fcbc6" />
    <transaction id="Activity_1vnyjkd" name="事务子流程">
      <startEvent id="Event_12nf6w8">
        <extensionElements>
          <flowable:formData />
        </extensionElements>
      </startEvent>
      <sequenceFlow id="Flow_1qdwcnq" sourceRef="Event_12nf6w8" targetRef="Gateway_1swfvxl" />
      <parallelGateway id="Gateway_1swfvxl" />
      <sequenceFlow id="Flow_17rtq7v" sourceRef="Gateway_1swfvxl" targetRef="Activity_1gw2yen" />
      <serviceTask id="Activity_1gw2yen" name="锁定库存" flowable:class="com.dragon.test.bpmn.delegate.TreasuryLockService">
        <extensionElements>
          <flowable:formData />
          <flowable:assigneeType>static</flowable:assigneeType>
        </extensionElements>
      </serviceTask>
      <userTask id="Activity_0s32nn4" name="用户取消订单">
        <extensionElements>
          <flowable:formData />
          <flowable:assigneeType>static</flowable:assigneeType>
        </extensionElements>
      </userTask>
      <sequenceFlow id="Flow_0x4x7li" sourceRef="Gateway_1swfvxl" targetRef="Activity_0s32nn4" />
      <userTask id="Activity_0k0ojol" name="用户支付订单">
        <extensionElements>
          <flowable:formData />
          <flowable:assigneeType>static</flowable:assigneeType>
        </extensionElements>
      </userTask>
      <sequenceFlow id="Flow_107046y" sourceRef="Activity_1gw2yen" targetRef="Activity_0k0ojol" />
      <sequenceFlow id="Flow_1yuazgn" sourceRef="Activity_0k0ojol" targetRef="Activity_0bi67sc" />
      <serviceTask id="Activity_0bi67sc" name="扣减库存" flowable:class="com.dragon.test.bpmn.delegate.TreasuryDeductService">
        <extensionElements>
          <flowable:assigneeType>static</flowable:assigneeType>
          <flowable:formData />
        </extensionElements>
      </serviceTask>
      <endEvent id="Event_167temk" />
      <sequenceFlow id="Flow_0pkp6lj" sourceRef="Activity_0bi67sc" targetRef="Event_167temk" />
      <sequenceFlow id="Flow_12q7c71" sourceRef="Activity_0s32nn4" targetRef="Event_1mt0jp2" />
      <endEvent id="Event_1mt0jp2">
        <cancelEventDefinition />
      </endEvent>
      <boundaryEvent id="Event_1w62z13" attachedToRef="Activity_0bi67sc">
        <errorEventDefinition errorRef="errorFlag" flowable:errorVariableLocalScope="false" flowable:errorVariableTransient="false" />
      </boundaryEvent>
      <sequenceFlow id="Flow_03od54n" sourceRef="Event_1w62z13" targetRef="Event_1mt0jp2" />
      <boundaryEvent id="Event_0fblty6" name="30分钟" attachedToRef="Activity_0k0ojol">
        <timerEventDefinition>
          <timeDuration>PT3M</timeDuration>
        </timerEventDefinition>
      </boundaryEvent>
      <sequenceFlow id="Flow_0hmzy4u" sourceRef="Event_0fblty6" targetRef="Event_1mt0jp2" />
      <boundaryEvent id="Event_0dzq6vl" attachedToRef="Activity_1gw2yen">
        <compensateEventDefinition />
      </boundaryEvent>
      <serviceTask id="Activity_15oy2bt" name="释放库存" isForCompensation="true" flowable:class="com.dragon.test.bpmn.delegate.TreasuryReleaseService" />
      <boundaryEvent id="Event_0rv7u1v" attachedToRef="Activity_0k0ojol">
        <compensateEventDefinition />
      </boundaryEvent>
      <serviceTask id="Activity_0gw5xlk" name="费用退回" isForCompensation="true" flowable:class="com.dragon.test.bpmn.delegate.RefundPaymentService" />
      <association id="Association_1a1b669" associationDirection="One" sourceRef="Event_0dzq6vl" targetRef="Activity_15oy2bt" />
      <association id="Association_0vig570" associationDirection="One" sourceRef="Event_0rv7u1v" targetRef="Activity_0gw5xlk" />
    </transaction>
    <sequenceFlow id="Flow_0ynhbof" sourceRef="aa49686c18f1c48879976ba75a55fcbc6" targetRef="Activity_1vnyjkd" />
    <boundaryEvent id="Event_0lxd35r" attachedToRef="Activity_1vnyjkd">
      <cancelEventDefinition />
    </boundaryEvent>
    <sequenceFlow id="Flow_0p83e5j" sourceRef="Event_0lxd35r" targetRef="Activity_0xmvtli" />
    <serviceTask id="Activity_0xmvtli" name="自动取消订单" flowable:class="com.dragon.test.bpmn.delegate.CancelOrderService">
      <extensionElements>
        <flowable:formData />
        <flowable:assigneeType>static</flowable:assigneeType>
      </extensionElements>
    </serviceTask>
    <endEvent id="Event_0h8me6c" />
    <sequenceFlow id="Flow_1vvt0is" sourceRef="Activity_0xmvtli" targetRef="Event_0h8me6c" />
    <endEvent id="Event_1954lc4" />
    <sequenceFlow id="Flow_0kcxljy" sourceRef="Activity_1vnyjkd" targetRef="Event_1954lc4" />
  </process>

视频教程

事务子流程

演示demo

事务子流程

本文中内容和案例出自贺波老师的书《深入Activiti流程引擎：核心原理与高阶实战》，书中的介绍更全面、详细，推荐给大家。
