UVM进程同步之uvm_barrier

最新推荐文章于 2024-03-22 14:32:49 发布
原创 最新推荐文章于 2024-03-22 14:32:49 发布 · 993 阅读 · 2 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#uvm_barrier

本文详细介绍了UVM环境下uvm_barrier类的使用方法及其在进程同步中的作用。通过设置阈值，多个进程可以同时等待并同步执行，有效管理了进程间的同步问题。文章还讲解了wait_for、reset、set_threadhold等关键方法，以及uvm_barrier_pool资源池的管理方式。

在UVM中除了使用uvm_event来做同步之外，有时候还有这种应用场景，比如所有进程均在等待，到达一个的等待阈值时，所有进程再同时执行。这个时候可以使用uvm_barrier这个类来实现这种操作。

uvm_barrier专门用来同步一定个数进程的类。比如我们需要同步6个进程，那么6个进程各自调用uvm_barrier.wait_for。同时要设置阈值个数是6。这里面有3个重要的方法

1:wait_for

2:reset

3:set_threadhold

2个重要的变量

1：num_waiters

2: threadhold

其中wait_for用于等，每调用一次num_waiters++。如果num_waiters>=
threadhold。这个时候触发event，结束阻塞

set-threadhold用于设置阈值（threadhold）,同时判断此时的num_waiters>= threadhold，如果成立，调用reset(1)

reset方法：复位，如果传入的参数是1，那么在复位前trigger一下事件，让所有等待的进程结束阻塞

所以一般结束进程阻塞的方法,

1：wait_for等到了，trigger事件，结束阻塞

2：wait_for没有等到，但是再调用set-threadhold，使得num_waiters>=
threadhold，自动调用reset，trigger事件，结束阻塞

管理uvm_barrier的地方叫uvm_barrier_pool的资源池(single模式)。在创建uvm_barrier的时候使用uvm_barrier_pool::get_global(“string_name”),来实现同步

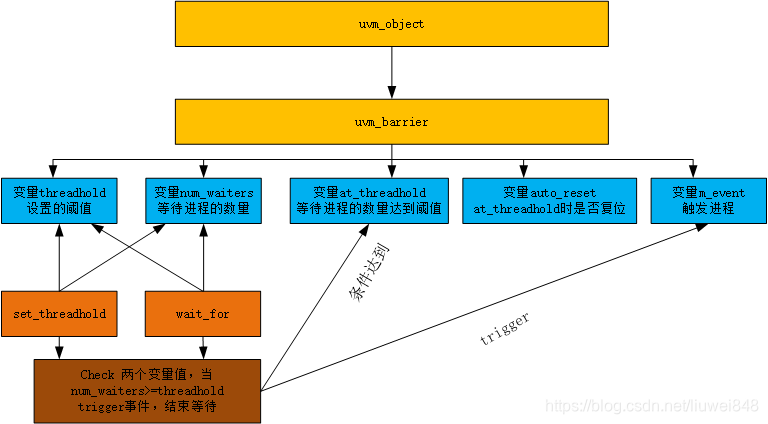

在这里插入图片描述
