【stm32外部中断模式控制流水灯】

最新推荐文章于 2025-10-09 00:52:42 发布
原创 最新推荐文章于 2025-10-09 00:52:42 发布 · 1.3k 阅读 · 8 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#stm32 #嵌入式硬件 #单片机

本文详细描述了如何通过STMCube配置STM32F1xx的GPIO引脚和EXTI中断，以及在KEil中编写和烧录代码，实现外部中断控制A4流水灯的亮灭功能。

文章目录

一丶通过STMCube配置项目

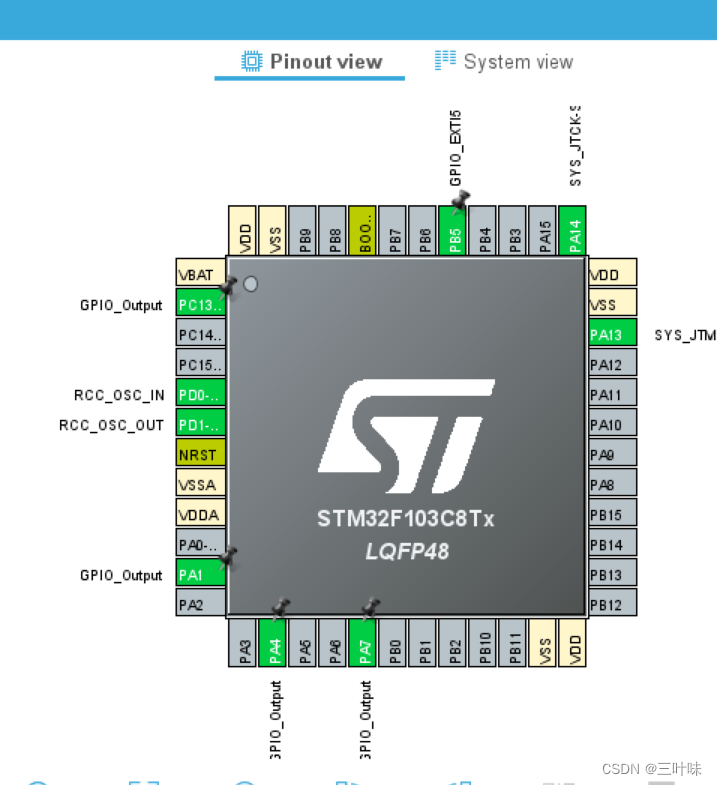

1、引脚配置如图

A4输出控制灯的亮灭,设置为GPIO_Output
A1持续输出高电平,设置同上
A7持续输出低电平,设置同上
C13设置同上
B5模拟开关,设置为GPIO_EXTI5
在这里插入图片描述

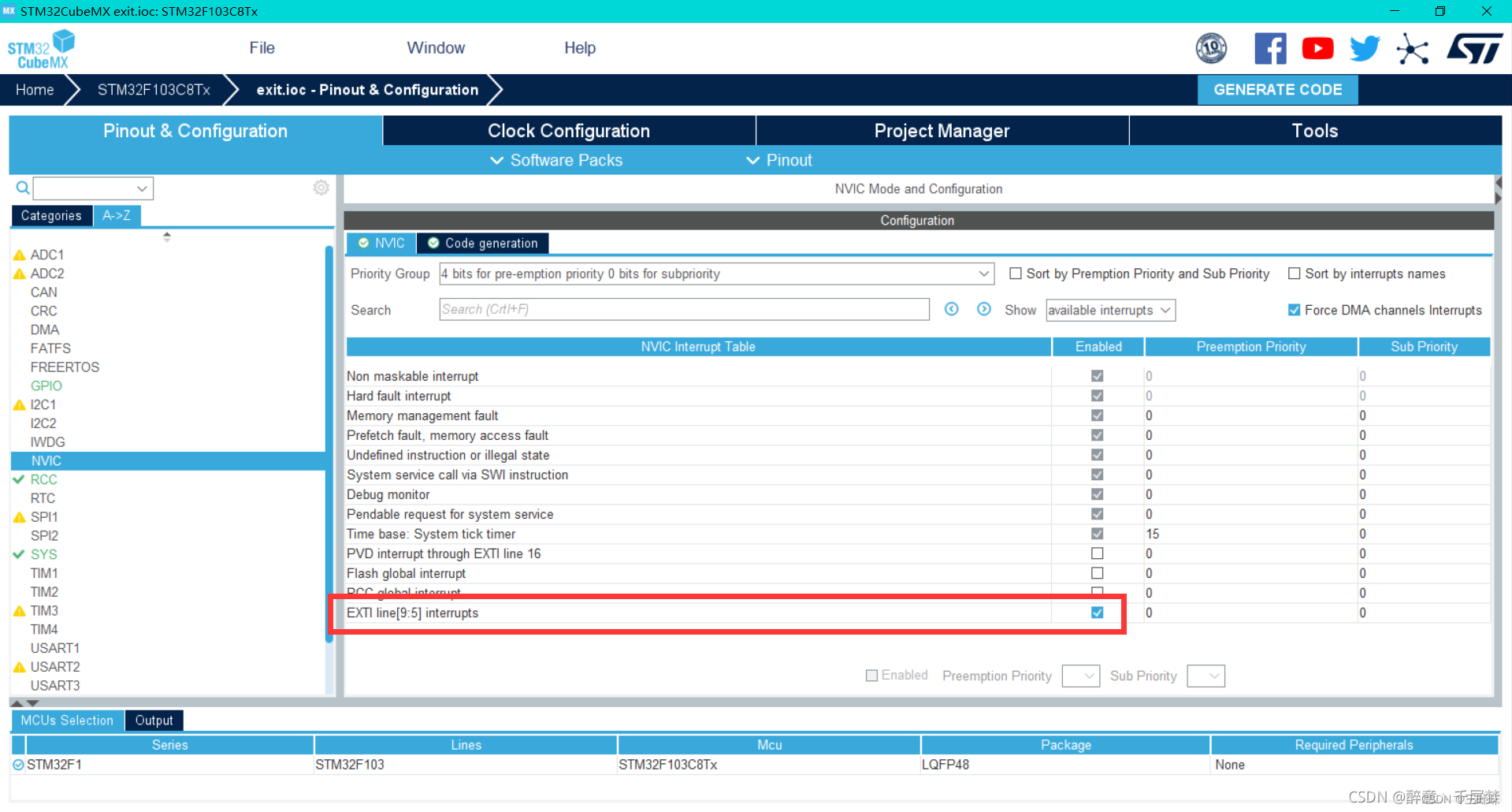

2、配置EXIT

在这里插入图片描述

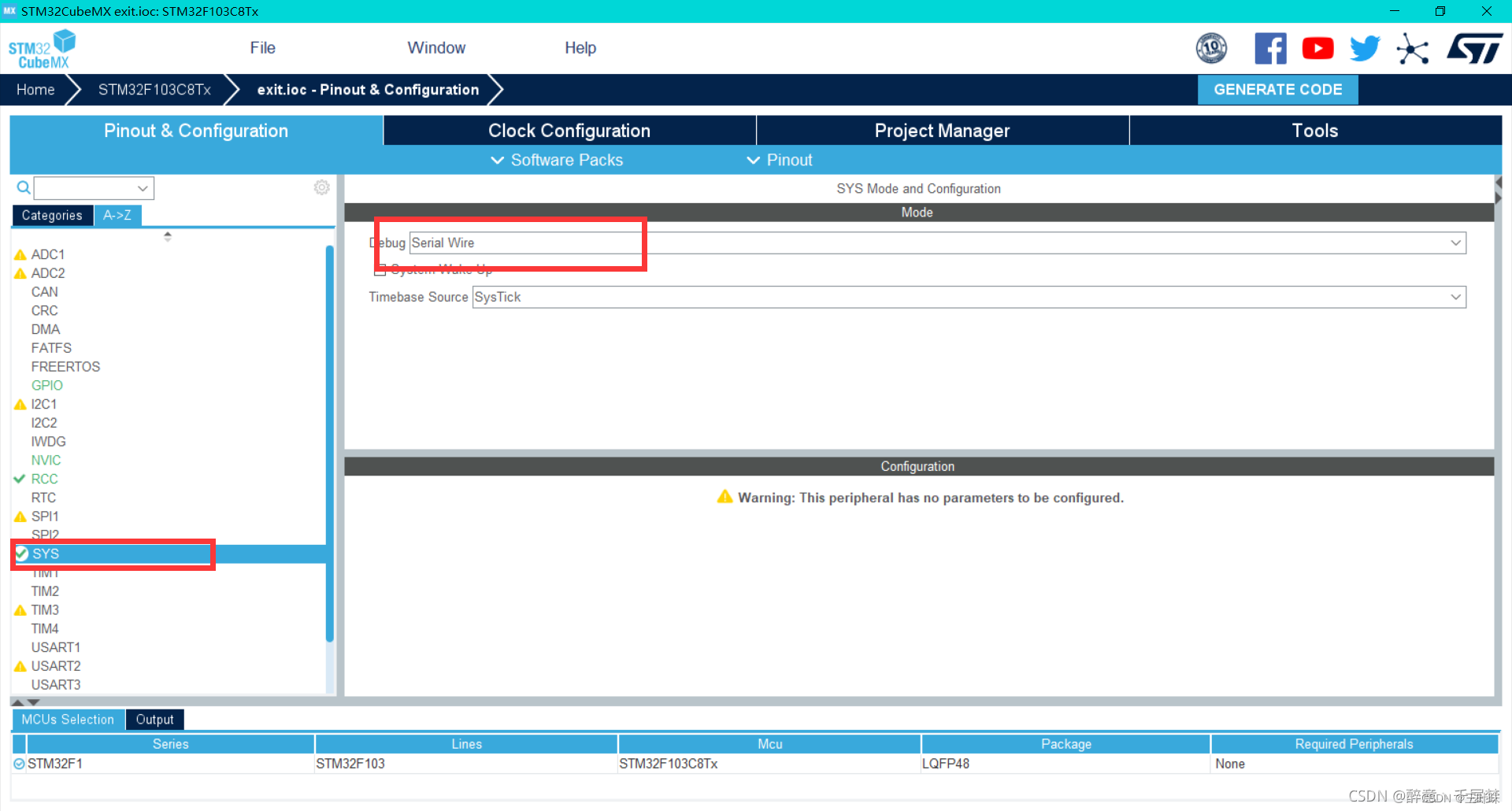

3、配置SYS

在这里插入图片描述

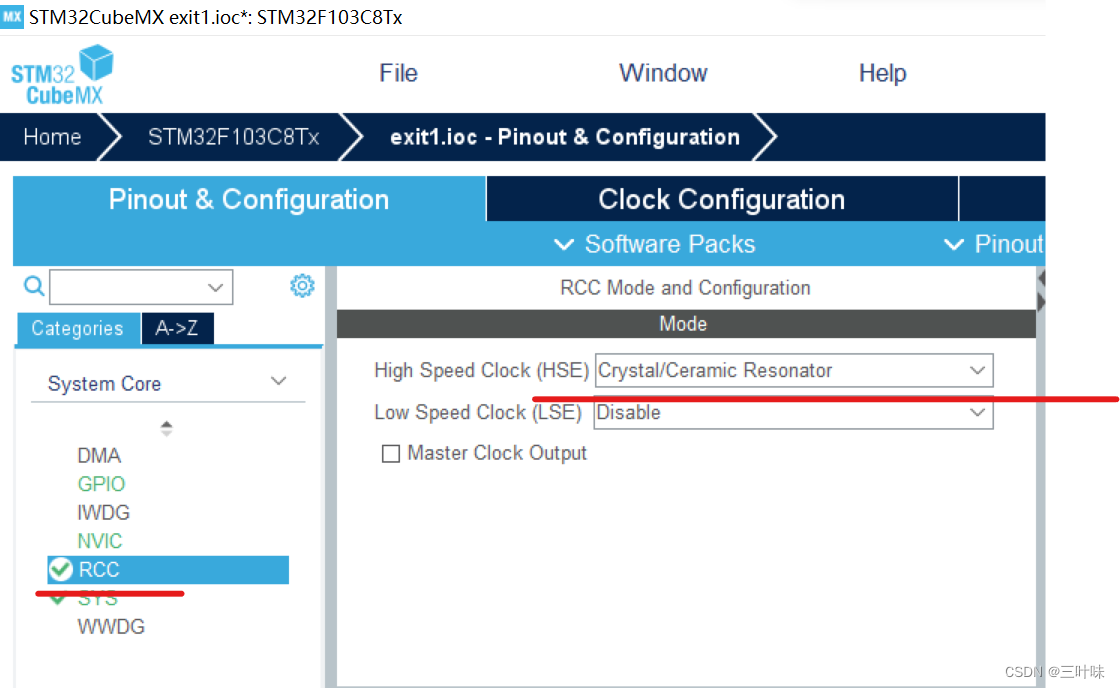

4、配置RCC

在这里插入图片描述

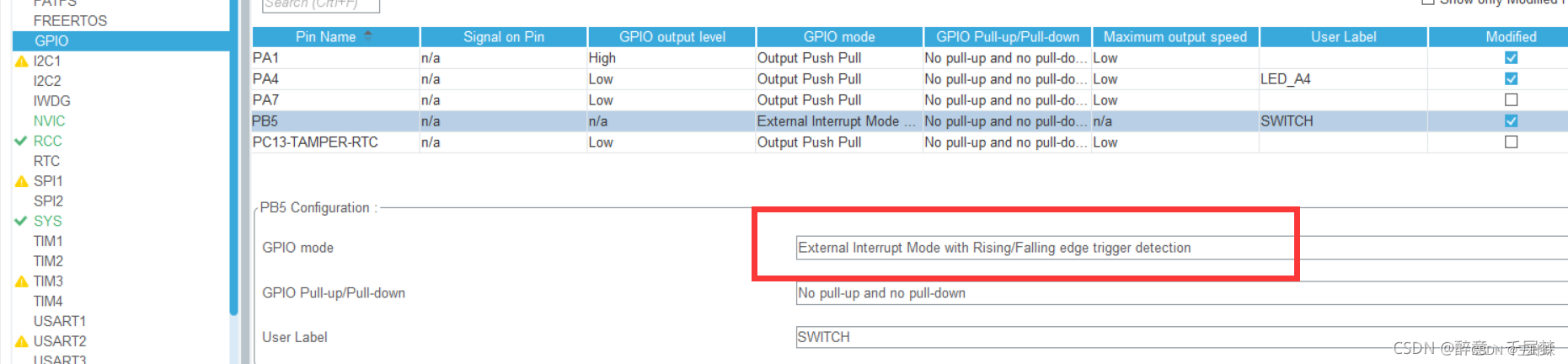

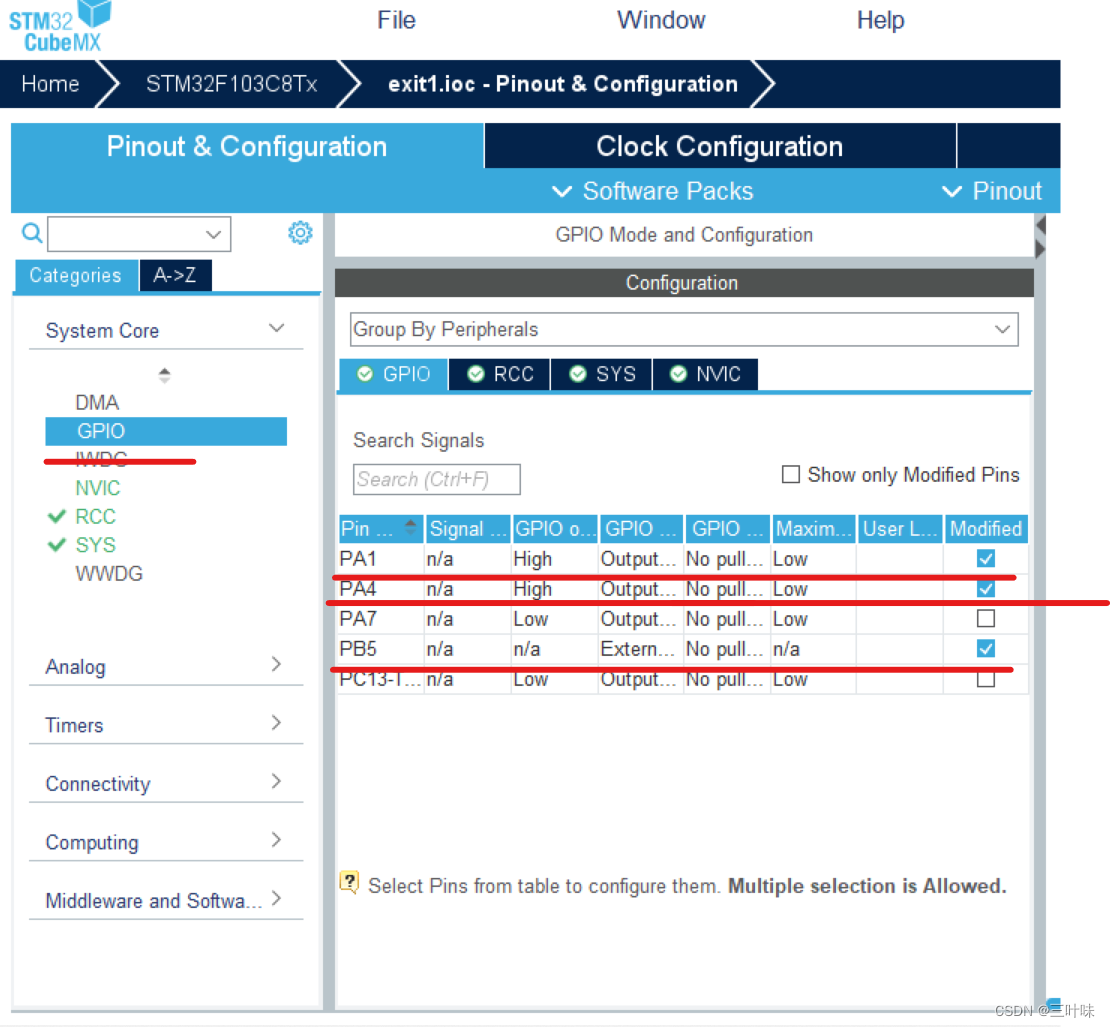

4、配置GPIO

把A1配置为高电平、A7配置为低电平
把B5中断配置为上升沿和下降沿都触发
在这里插入图片描述
在这里插入图片描述

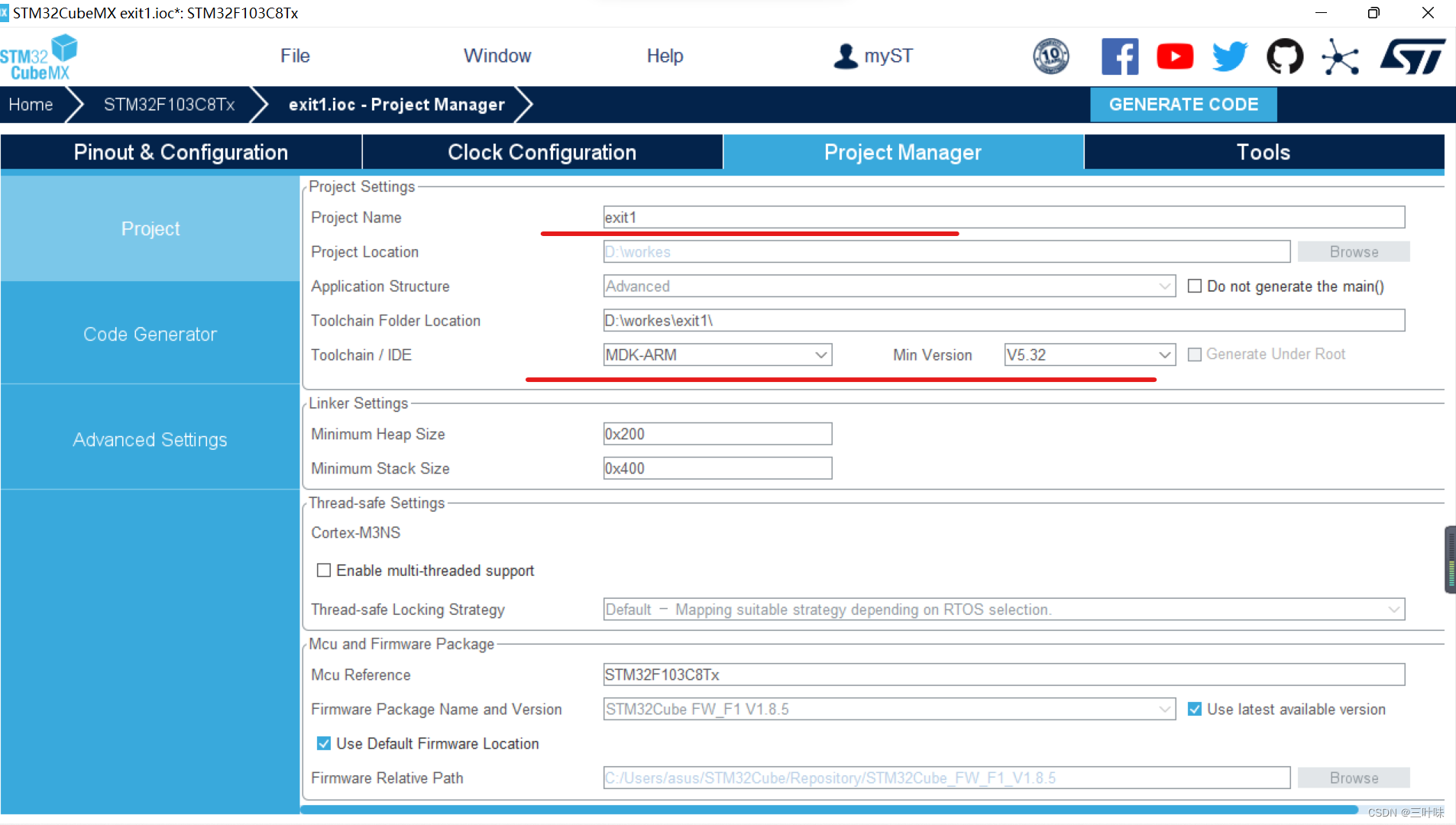

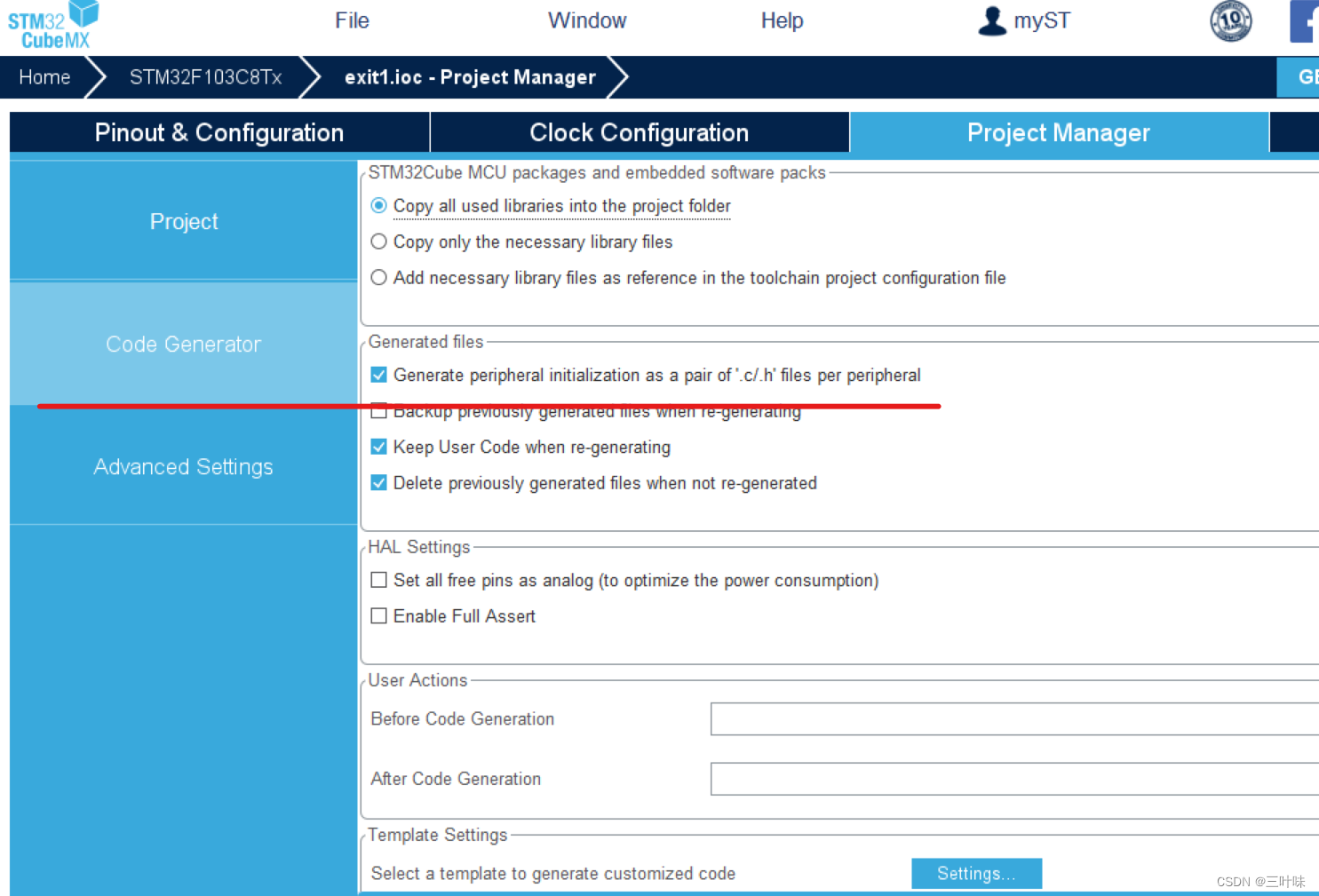

5、项目配置

在这里插入图片描述
在这里插入图片描述

6、创建项目

在这里插入图片描述

二、通过KEil配置代码

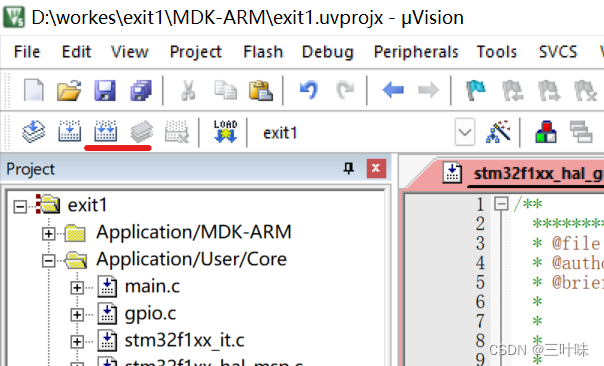

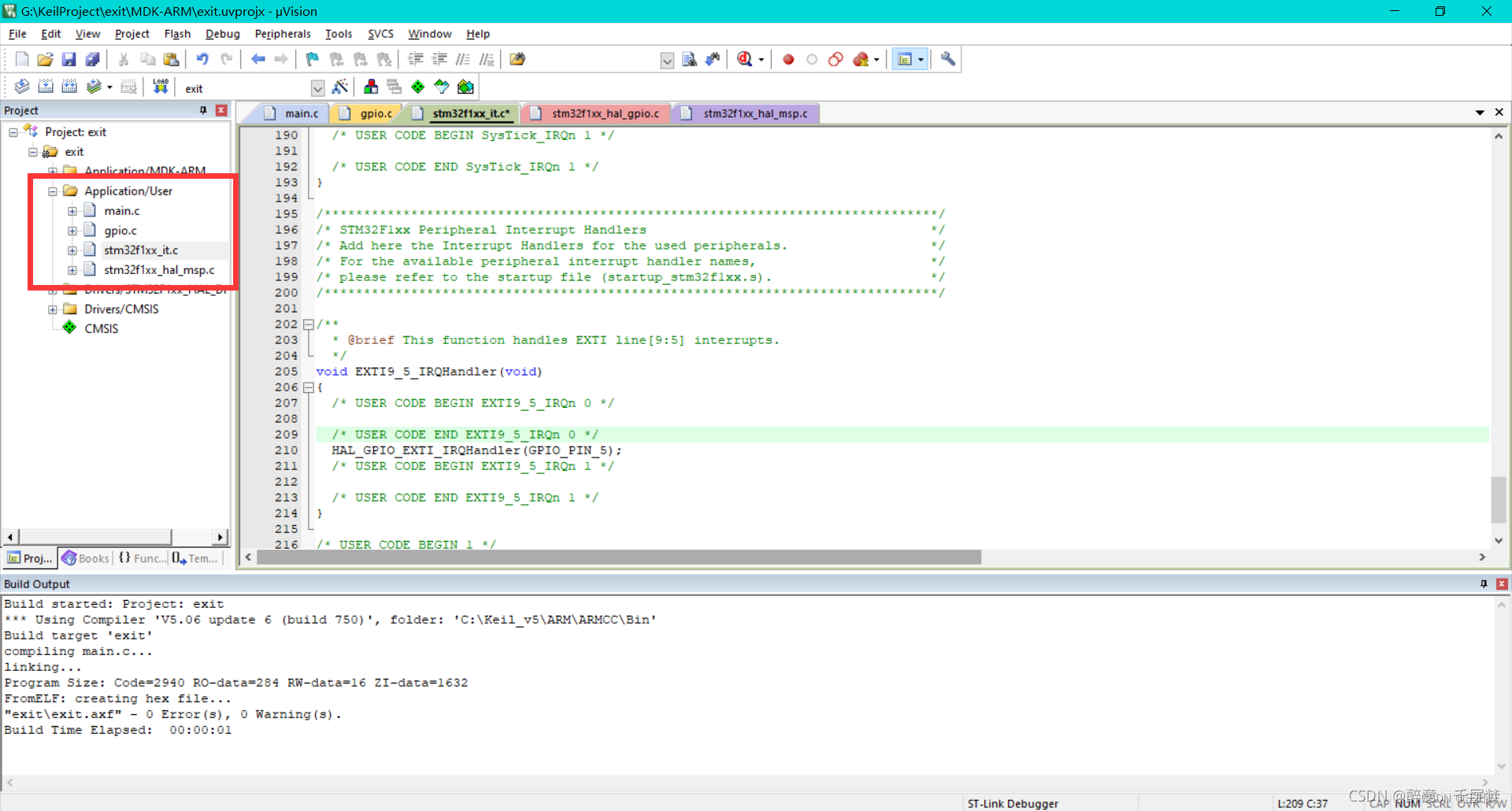

1打开生成的项目，找到stm32f1xx_it.c

在这里插入图片描述

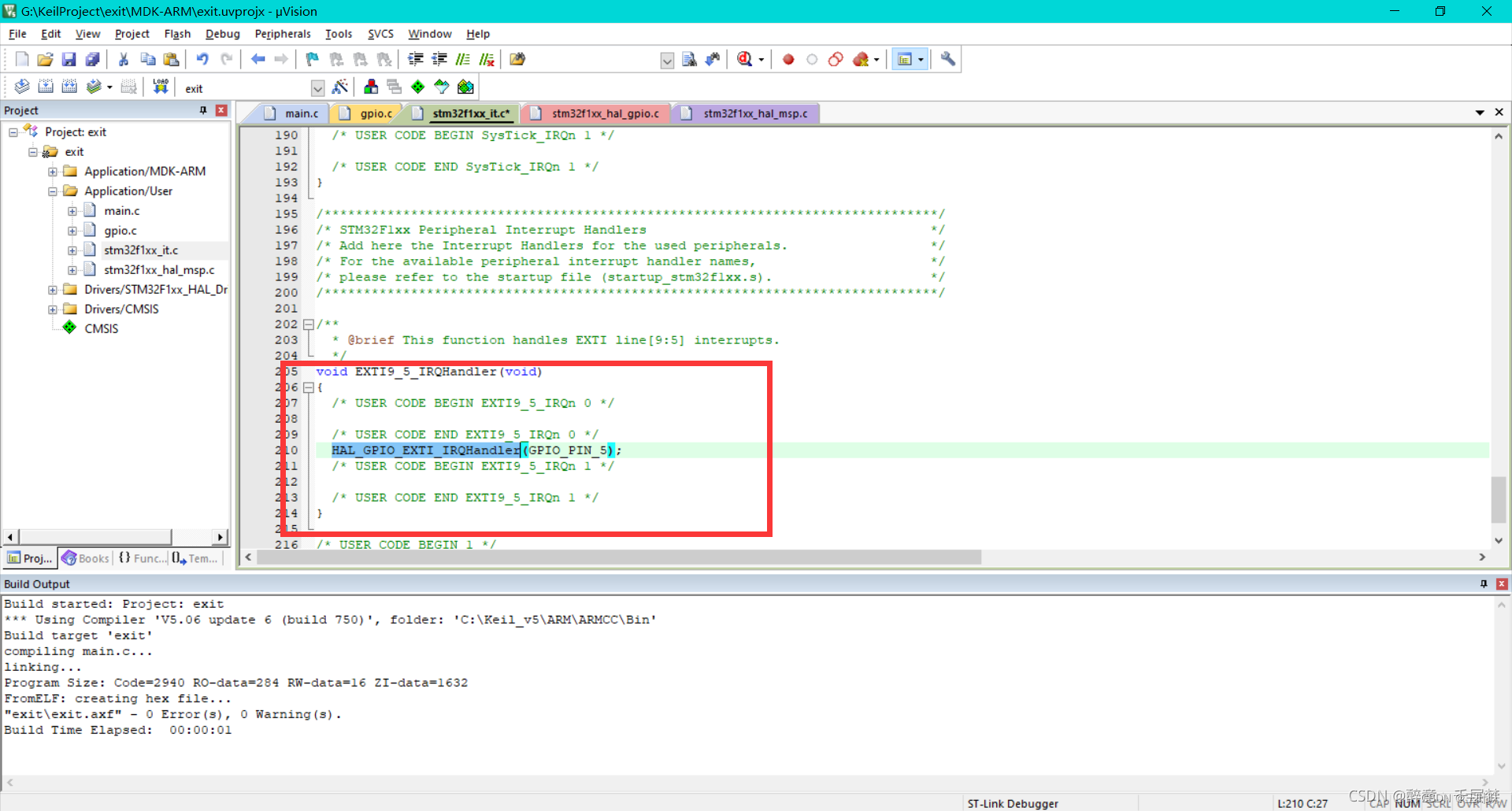

2、找到EXTI9_5_IRQHandler这个函数，选中HAL_GPIO_EXTI_IRQHandler这个语句按F12跳到该函数

在这里插入图片描述

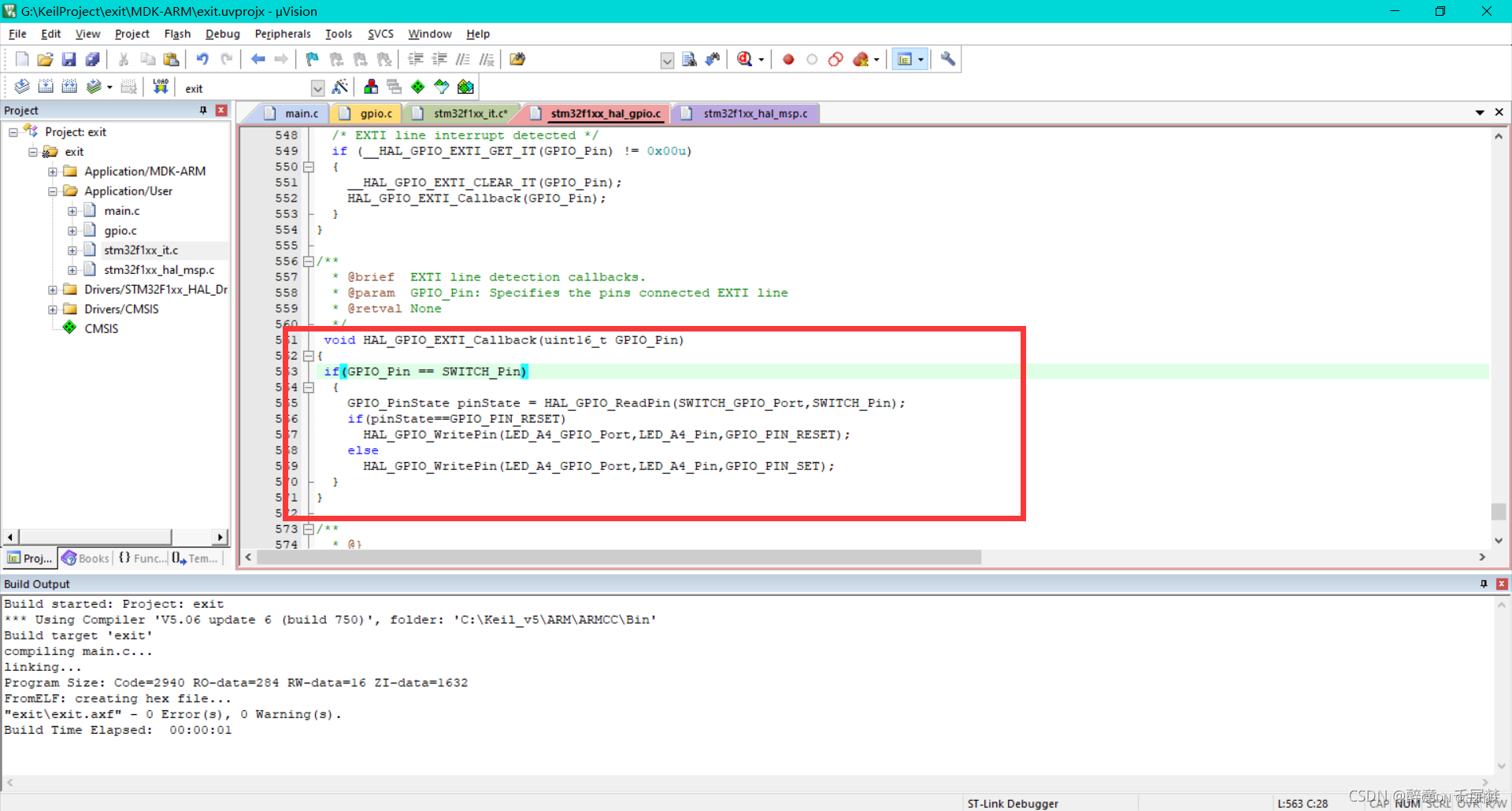

3、往下找到HAL_GPIO_EXTI_Callback这个函数

该函数是给用户自己重写的，可以在这里根据不同的中断来执行不同的处理。在这里我们需要根据B5的不同中断来实现A4的亮灭。
在这里插入图片描述
把HAL_GPIO_EXTI_Callback函数用下面函数代替
最低0.47元/天 解锁文章
