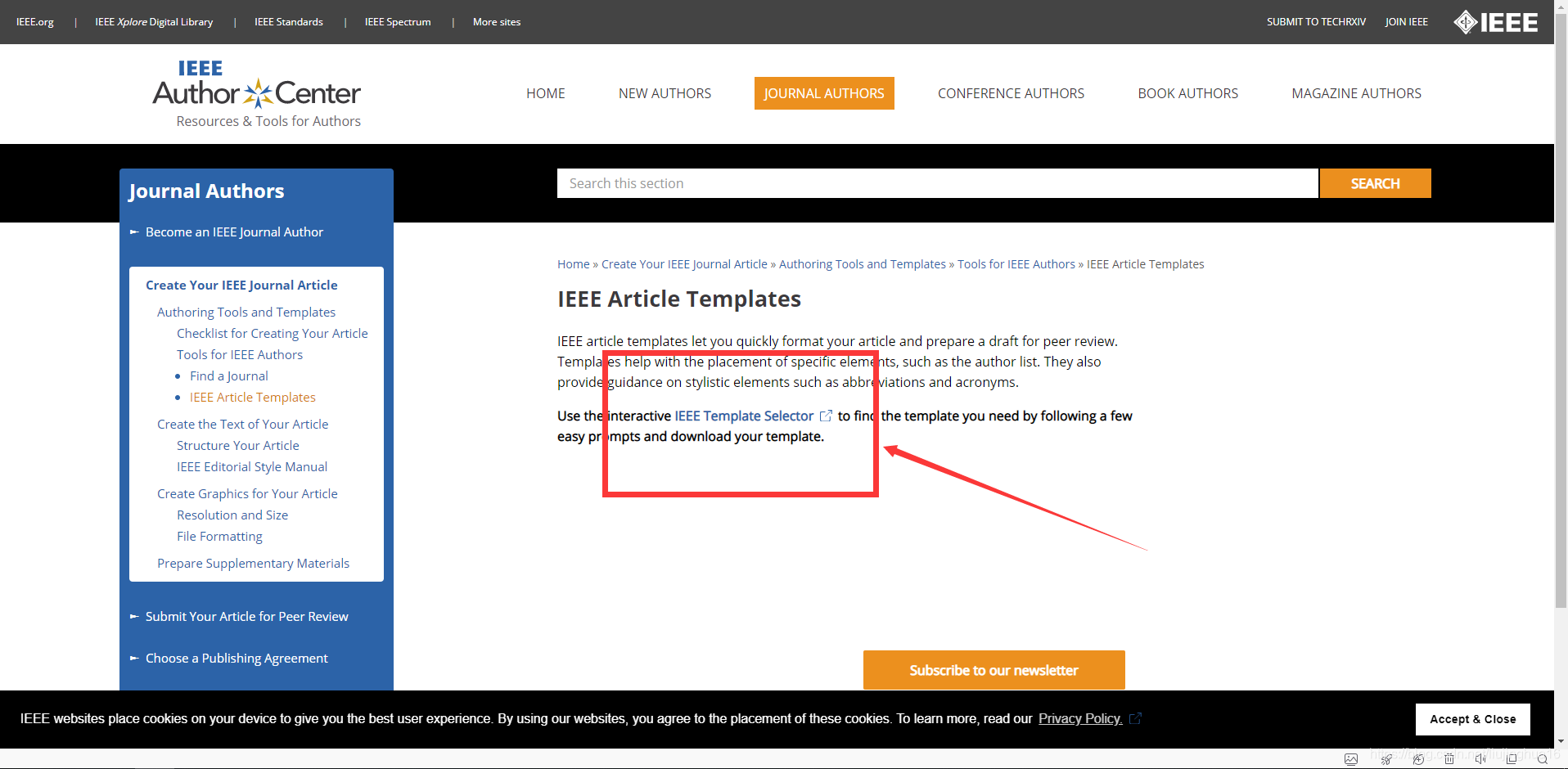

一、模板下载

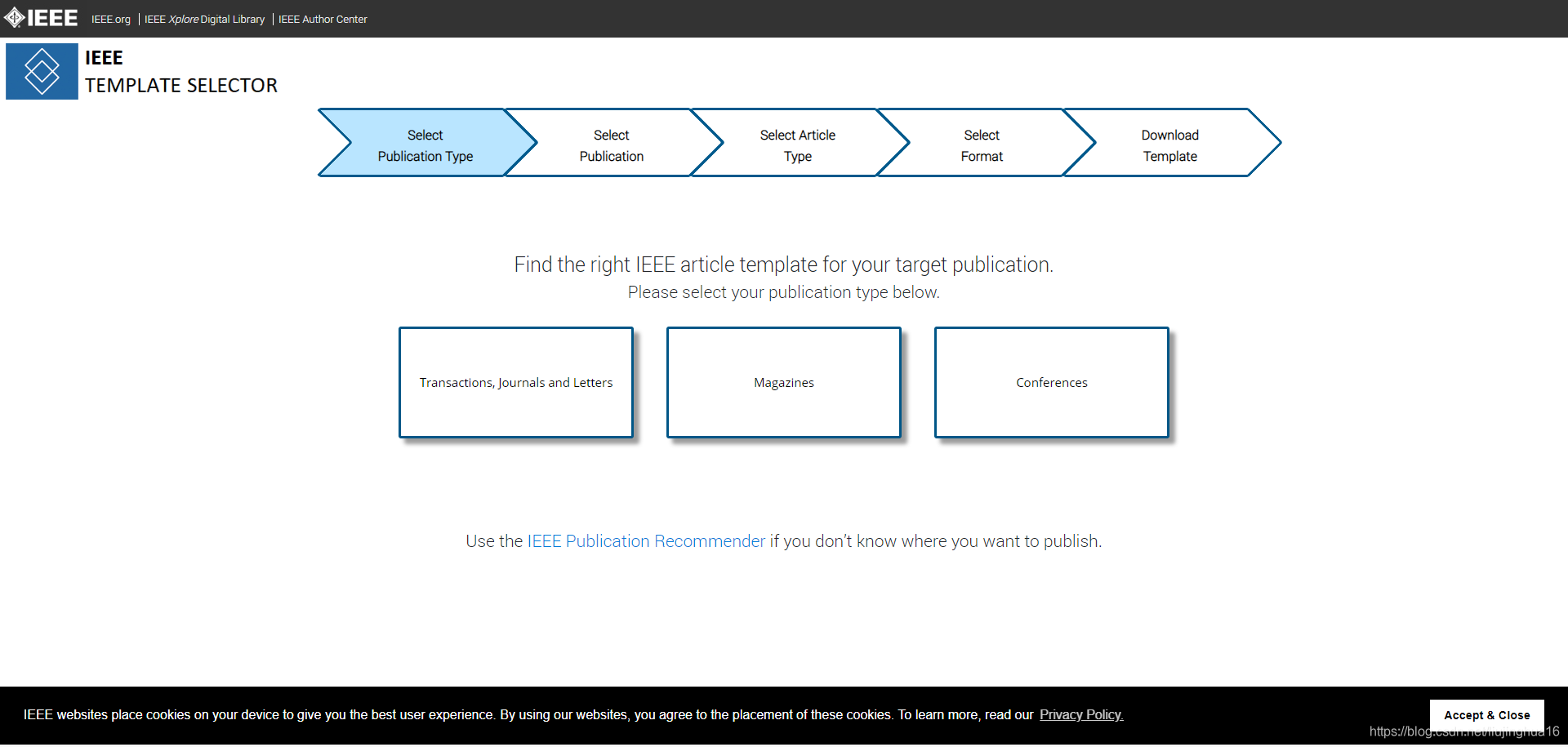

下载网页：https://journals.ieeeauthorcenter.ieee.org/create-your-ieee-journal-article/authoring-tools-and-templates/tools-for-ieee-authors/ieee-article-templates/
在这里插入图片描述
*点击进入之后，选择自己需要的论文模板，然后下载（校园网条件下，校外网未尝试）。

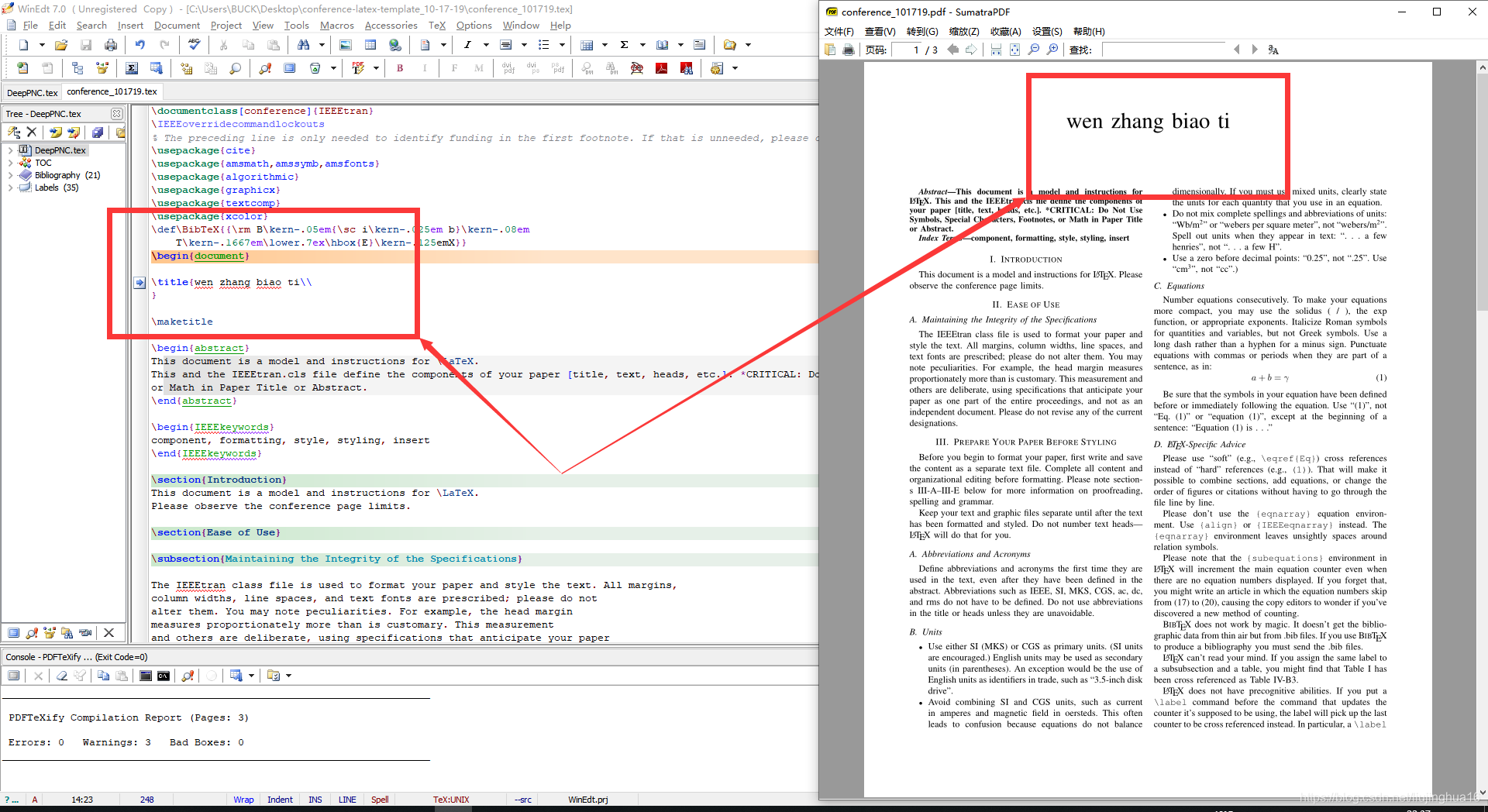

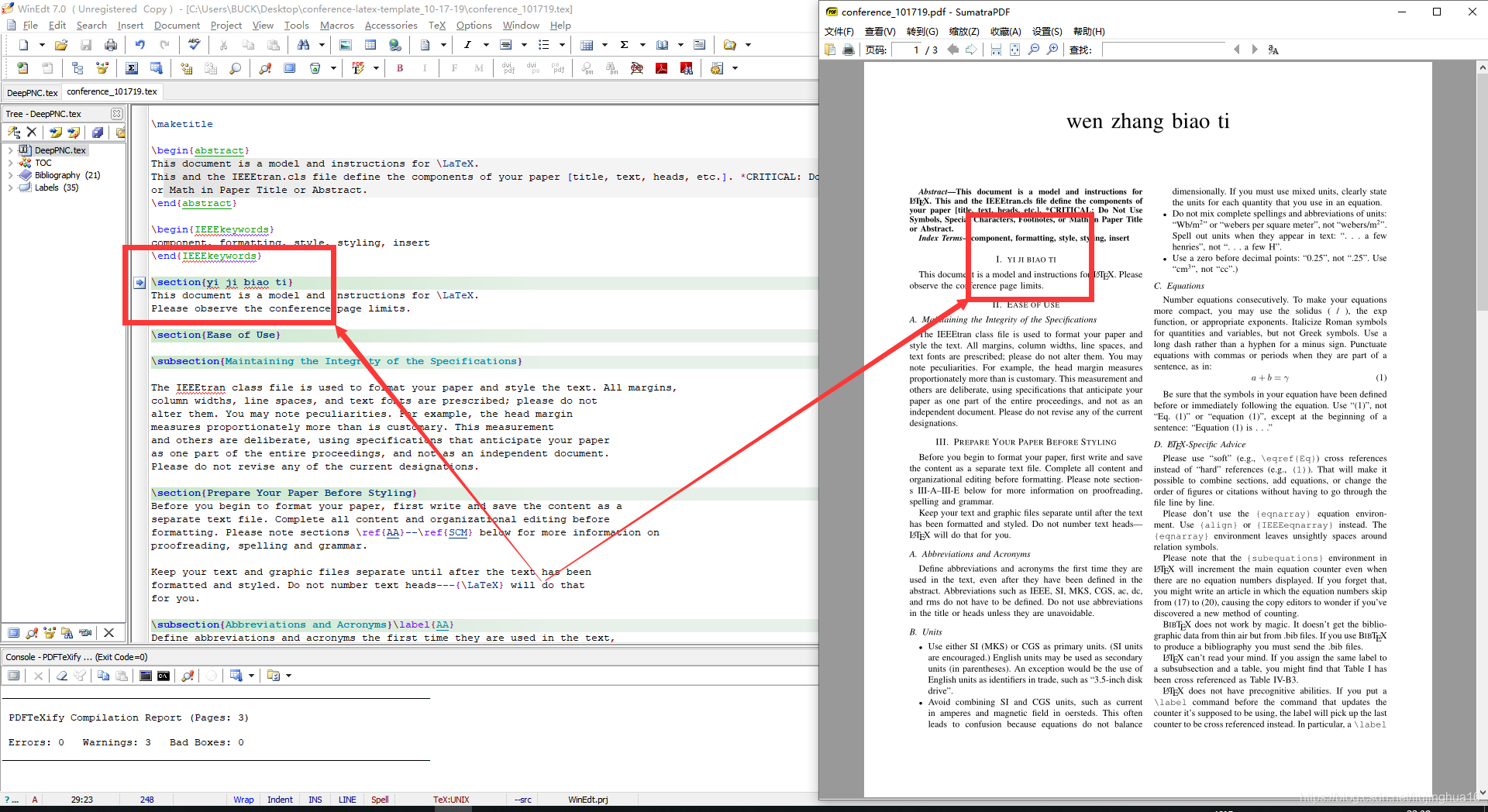

二、各级标题
*以会议conferences论文演示。

标题：

一级标题：

二级标题：

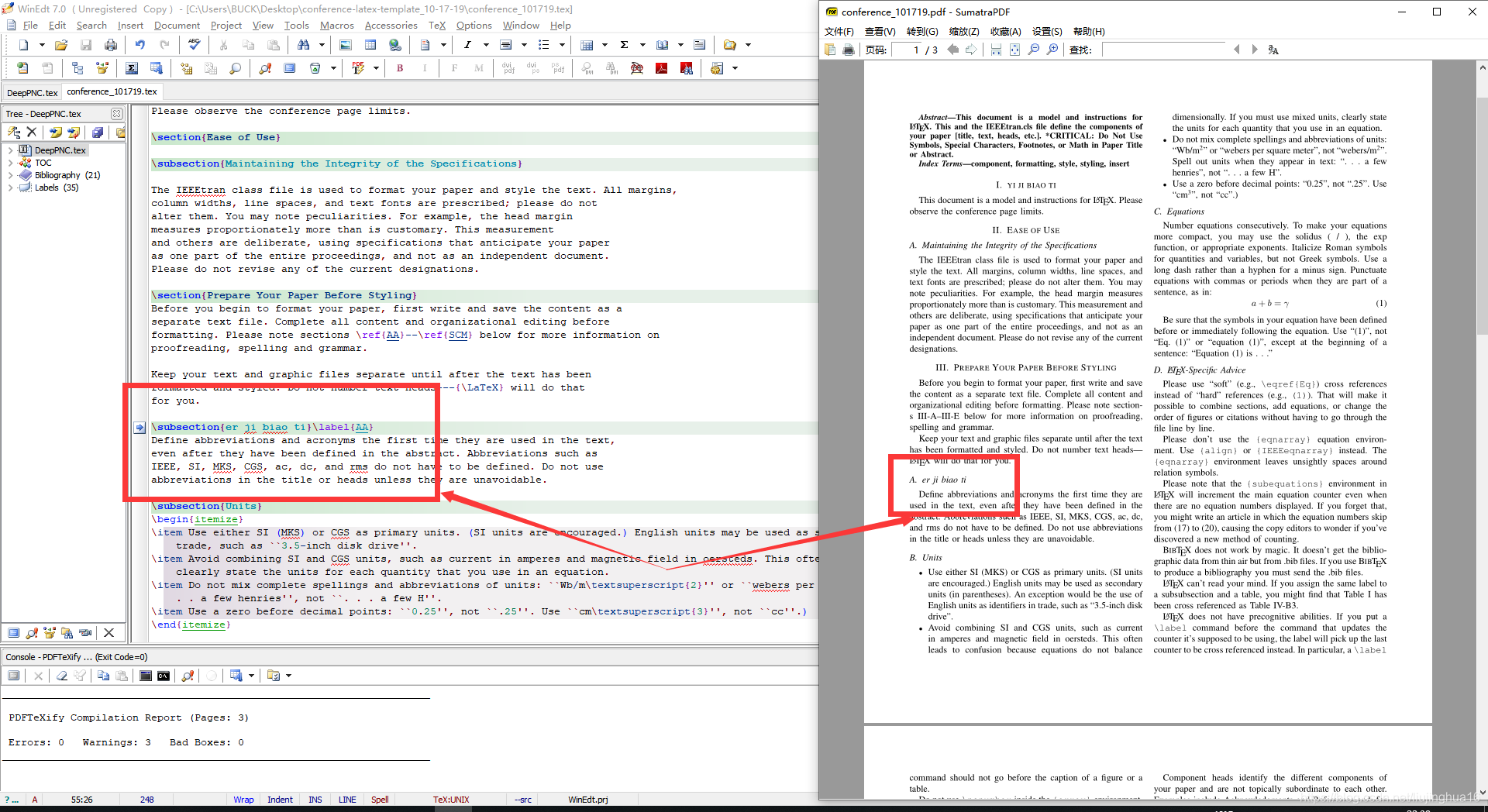

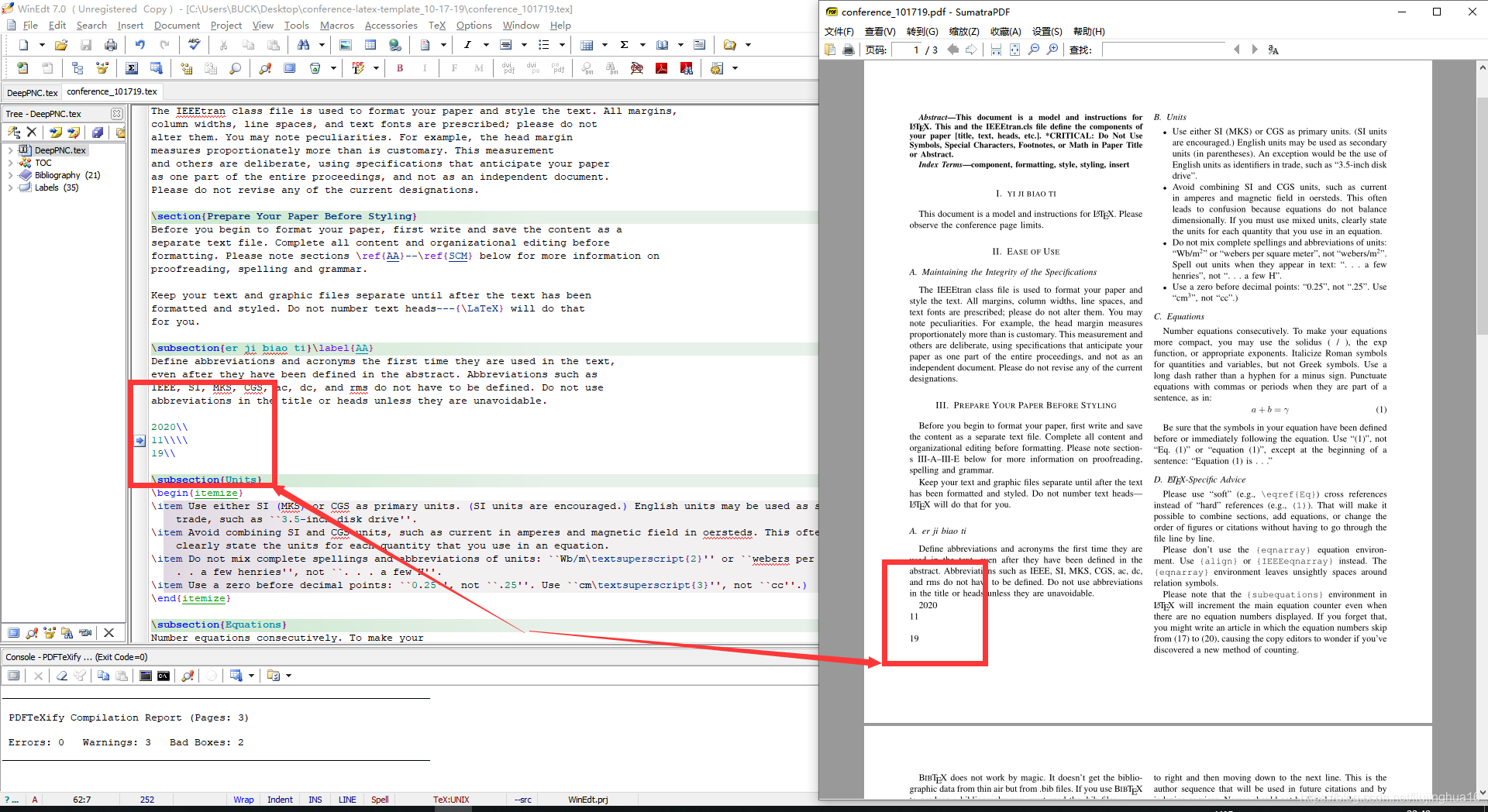

三、段落

//

表示换行，同理四个斜杠表示两次换行

空一行表示分段
在这里插入图片描述
有的还需要第一段首字母下沉（替换一般的文本输入），有：
（双列）

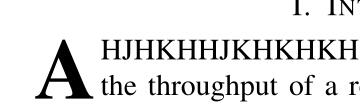

\IEEEPARstart{D}

在这里插入图片描述

（单列）

\textbf{S}

在这里插入图片描述

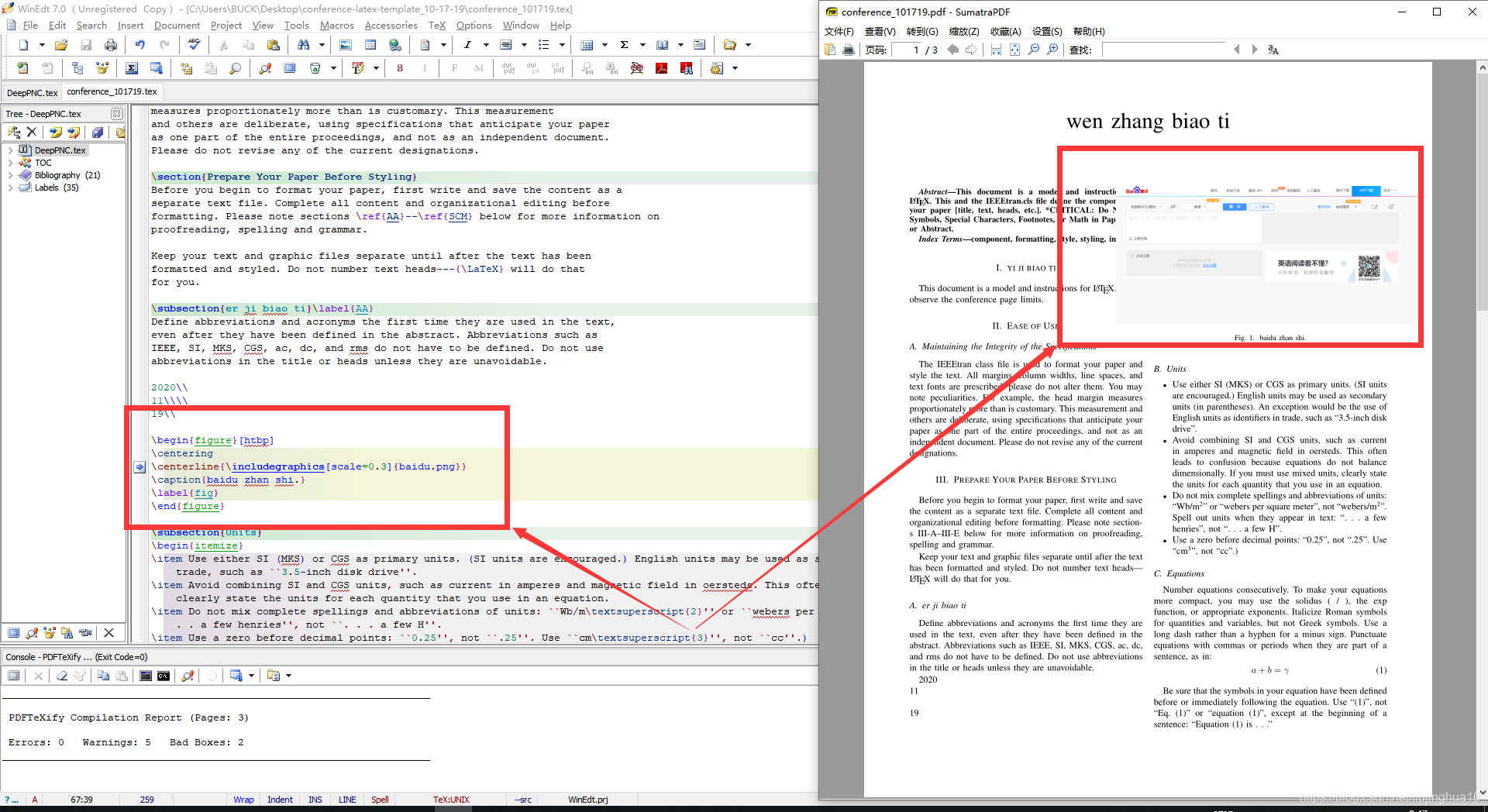

四、插入图片

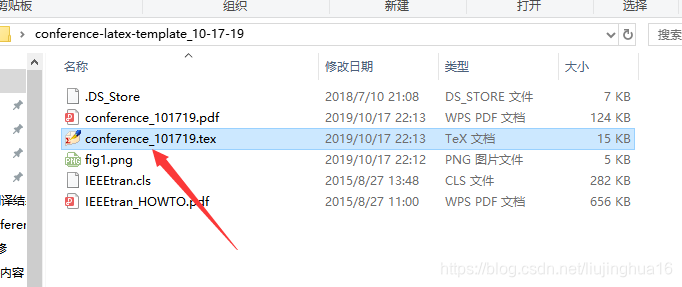

图片需要和tex文件在一个文件夹当中
在这里插入图片描述
插入png/jpg格式图像

\begin{figure}[htbp]
\centering
\centerline{\includegraphics[scale=0.3]{baidu.png}}
\caption{baidu zhan shi.}
\label{fig}
\end{figure}

插入eps格式图像
添加包：

\usepackage{epstopdf}

\begin{figure}[t]
          \centerline{
          \includegraphics  [width=3.0in,height=1.3in]{FIG1.eps}
          \vspace{-0.2cm}}
          \caption{eps picture insert.}
          \label{fig}
\end{figure}

注意：图像格式后缀使用小写字母，如：png,jpg,esp。

关键字“[scale=0.3]”用于改变插入图像大小

jpg/png格式图像转eps格式图像：https://blog.youkuaiyun.com/llz56/article/details/86552537

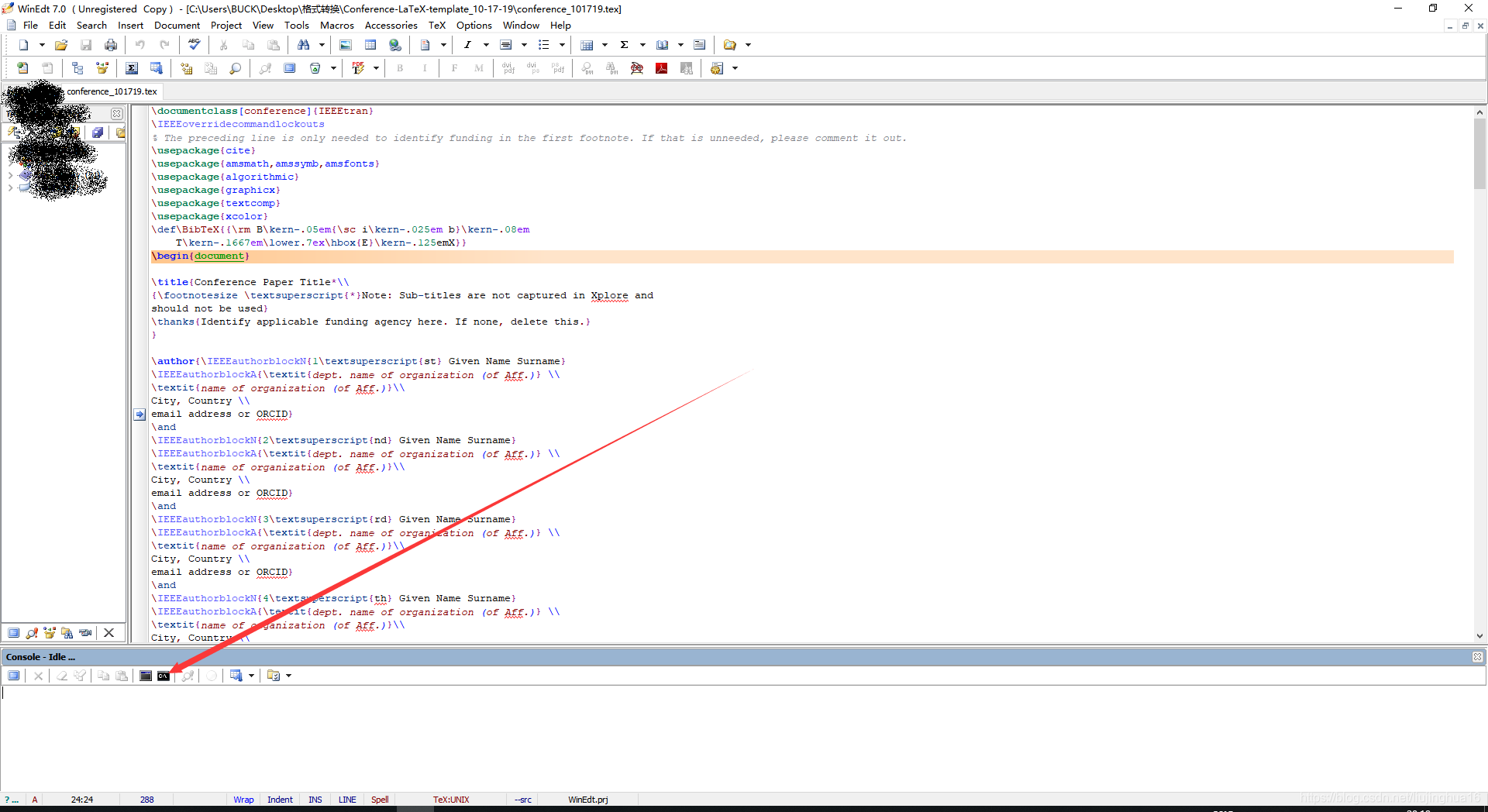

1、命令行窗口：

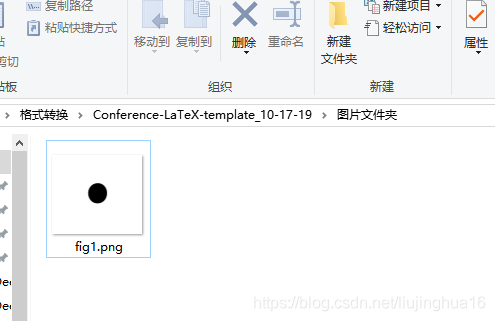

2、图片文件夹
在这里插入图片描述

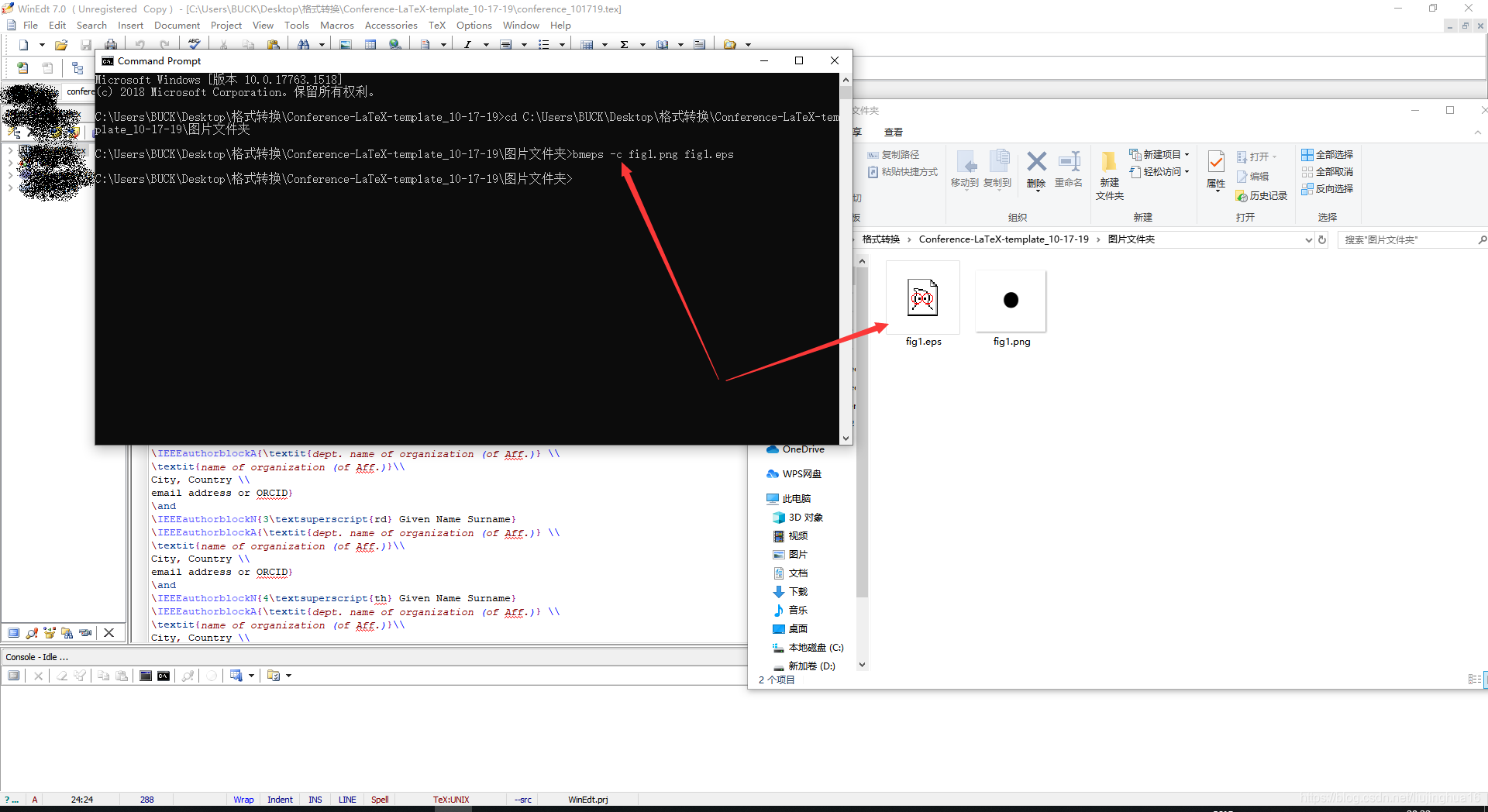

3、输入命令转换图像格式（如果是当前文件夹就不用cd到其他文件夹下）

代码：

bmeps -c picture.png picture.eps

4、MATLAB导出eps格式图像须知：

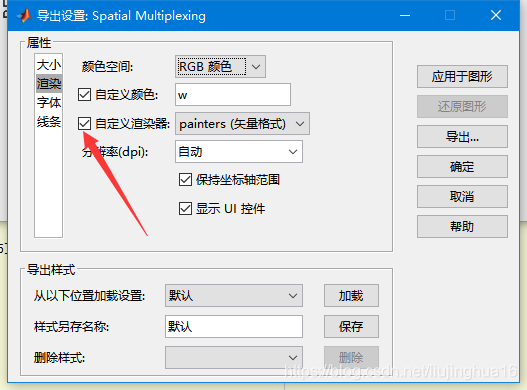

将图像导出的时候为了导出图像为矢量图，插入文章中放大不影响清晰度，需要在“文件–>导出设置”当中√选“自定义渲染器：矢量格式”，然后导出。
在这里插入图片描述

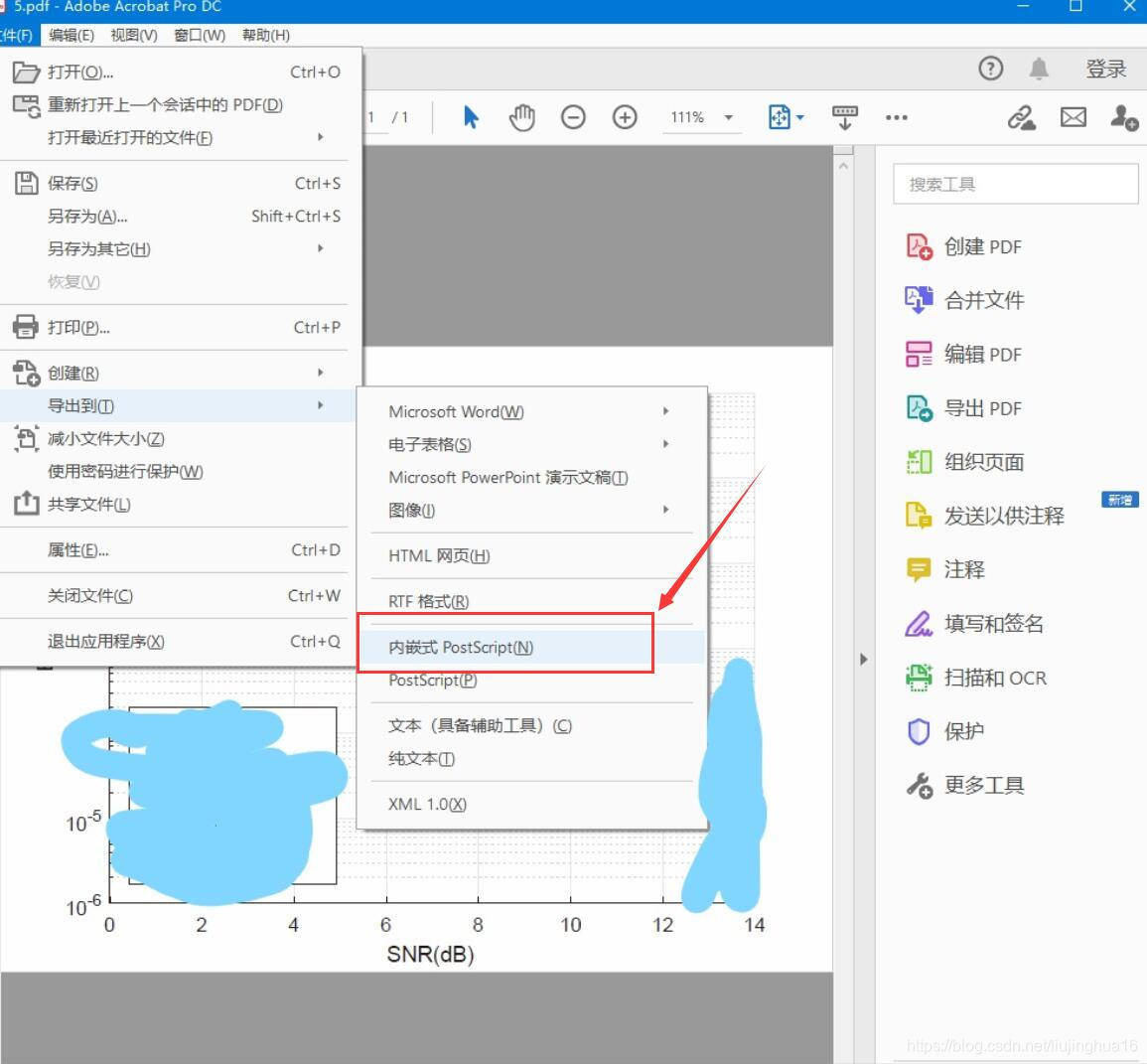

同时，在插入pdf当中之之后，可能图像当中的字体为“未嵌入”的字体（在软件Adobe Acrobat DC中可见：“文件–>属性–>字体”），那么还需要使用软件Adobe Acrobat DC将eps格式图像拉入软件当中，并将其eps在软件当中转换得到的pdf文件导出为**“嵌入”格式的eps即可**。
在这里插入图片描述

五、插入公式

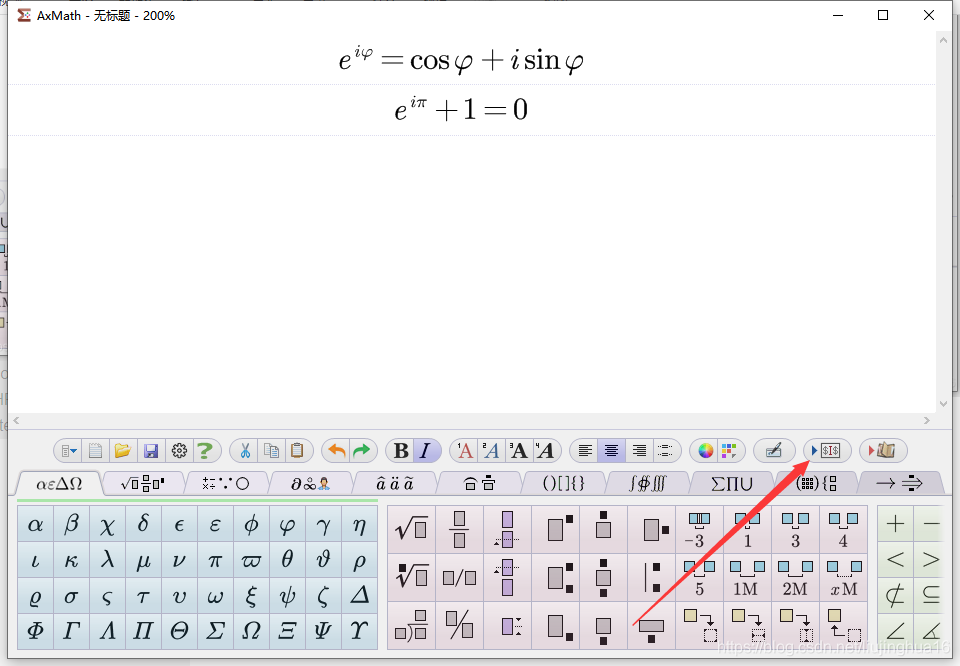

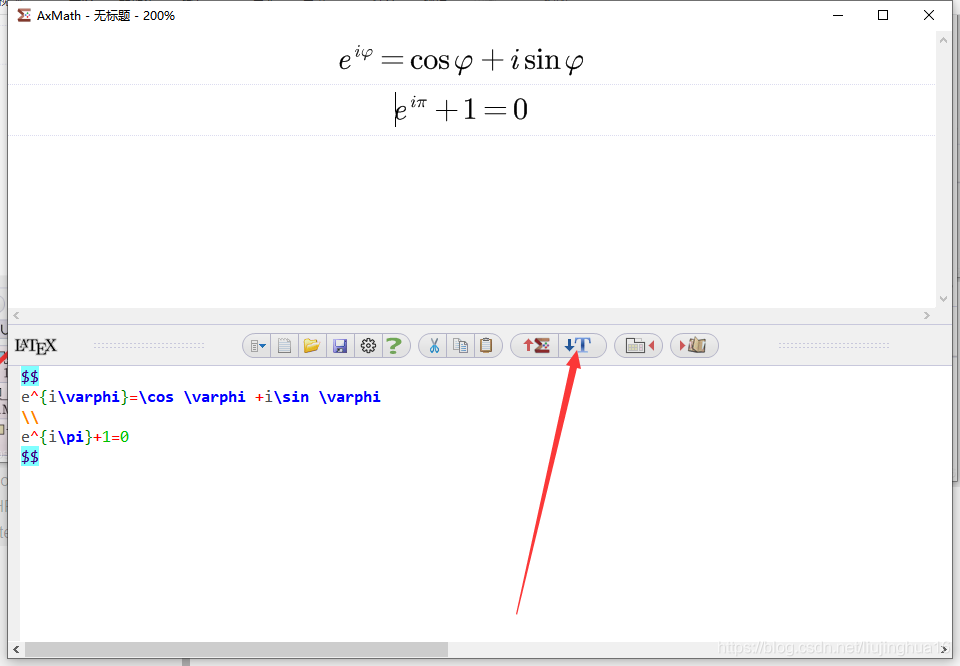

在CTex当中插入的公式格式为LaTex代码格式，使用AxMath软件（国产软件，点击进入官网），软件售价30￥，不购买也是够用的，对word的兼容性大于wps，可以直接在word和wps之外直接使用。
在这里插入图片描述

在这里插入图片描述
公式：
$e^{i\varphi}=\cos \varphi +i\sin \varphi \\ e^{i\pi}+1=0$
LaTeX代码：

$$
e^{i\varphi}=\cos \varphi +i\sin \varphi
\\
e^{i\pi}+1=0
$$

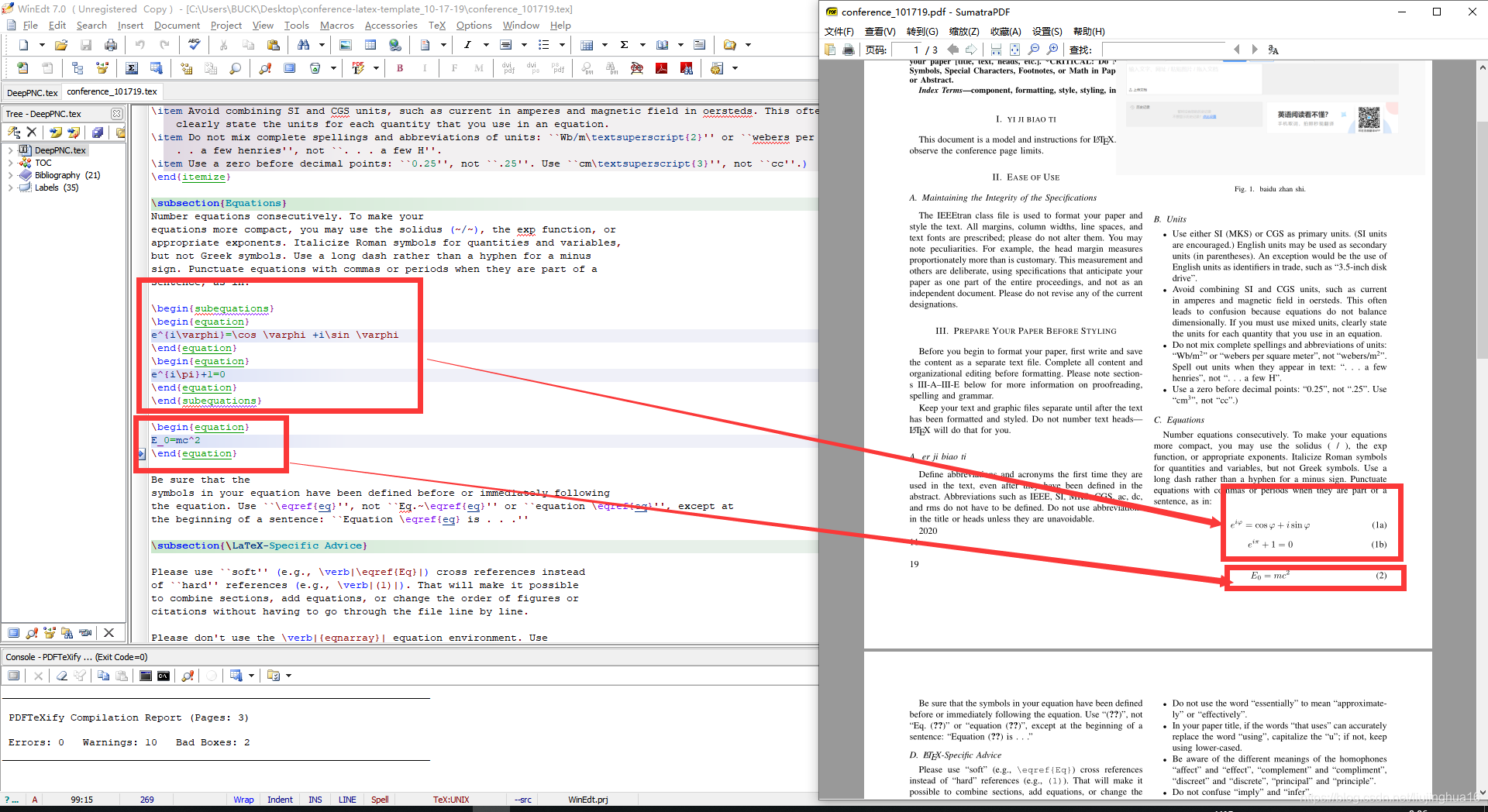

在这里插入图片描述

\begin{subequations}% 子公式
\begin{equation}	%子公式1  (1a)
e^{i\varphi}=\cos \varphi +i\sin \varphi
\end{equation}
\begin{equation}	%子公式2  (1b)
e^{i\pi}+1=0
\end{equation}
\end{subequations}

\begin{equation}	%单个公式  (2)
E_0=mc^2
\end{equation}

需要注意，插入公式如果是“大括号公式”，那么需要注意公式的关键字：

\begin{equation}

\begin{array}

\begin{matrix}

需要注意这三个关键字equation,array,matrix之间的使用区别，其中array对其是比较方便控制的。

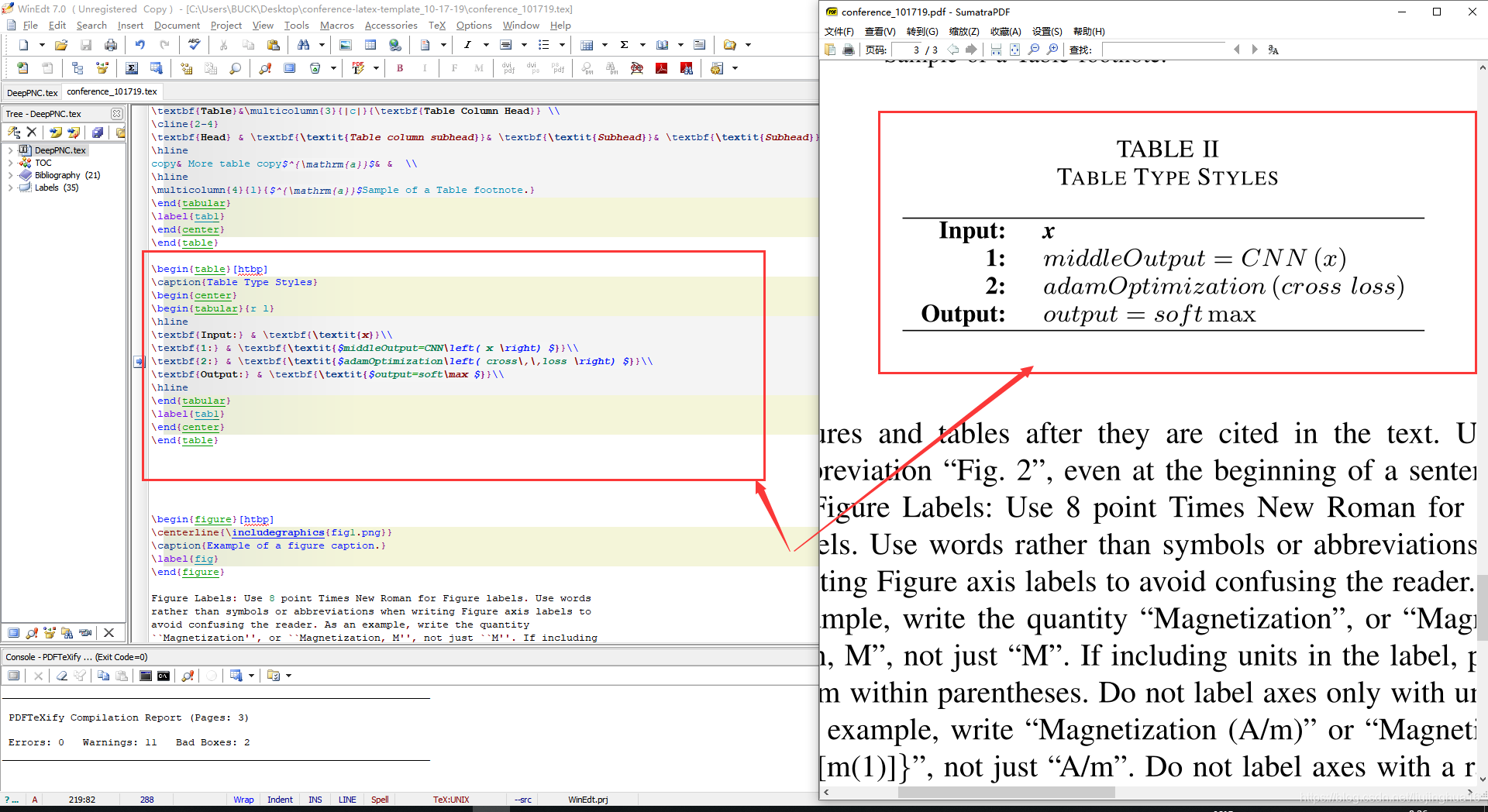

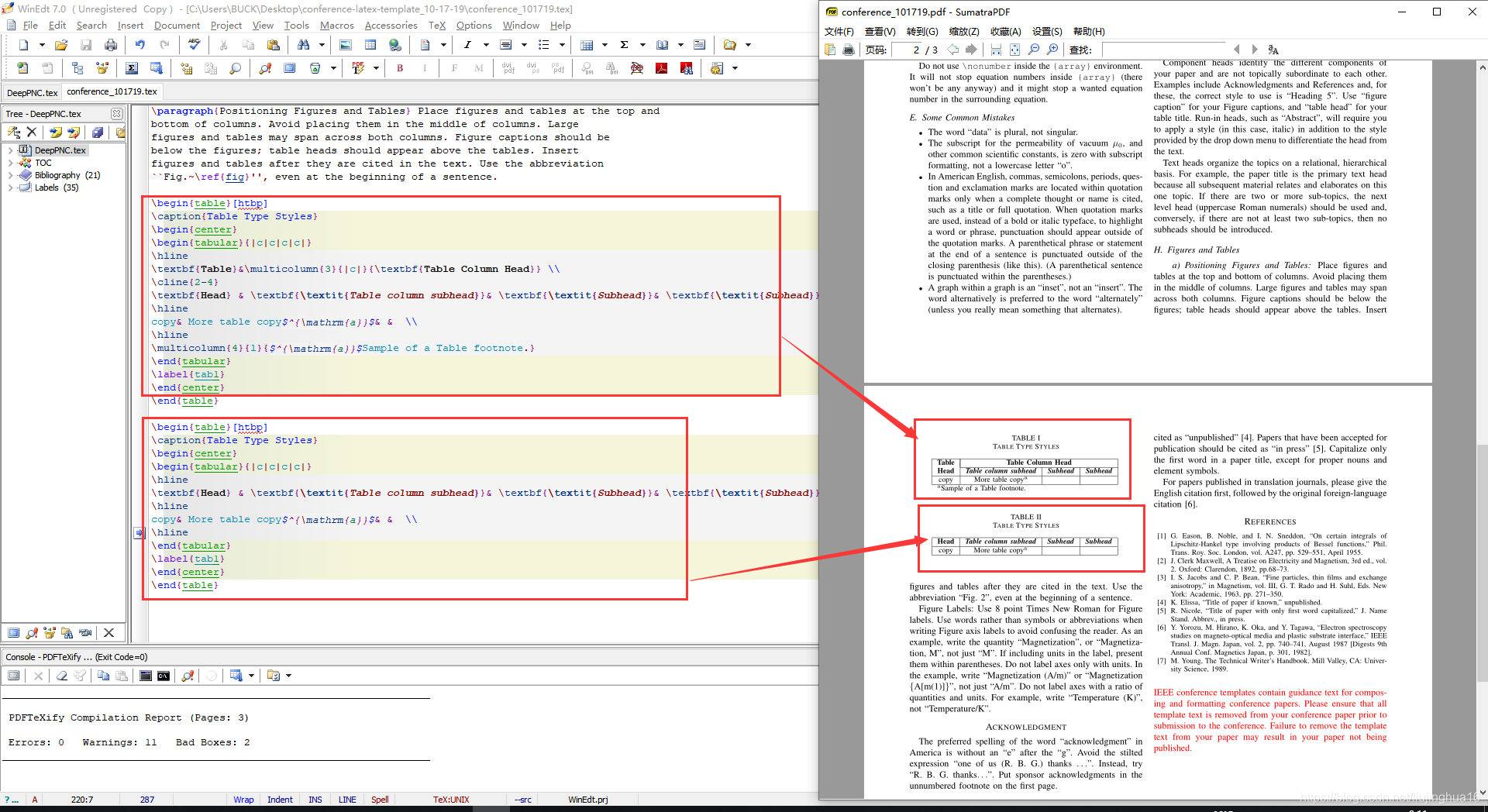

六、插入表格
在这里插入图片描述
关键字：

\begin{tabular}{|c|c|c|c|}

‘|’表示有边界的列分隔，c表示中间对齐元素，同理‘l’和‘r’

\textbf{Head} & \textbf{\textit{Table column subhead}}& \textbf{\textit{Subhead}}& \textbf{\textit{Subhead}} \\

‘&’连接符，表示列元素，“\textbf”和“textit”表示字符显示格式

七、插入流程伪代码（本人使用表格，并不推荐。更新：建议第二种）
在这里插入图片描述
更新：
全部相关代码：

\documentclass[journal,transmag]{IEEEtran}

%%伪代码相关
\usepackage{algorithm}
\usepackage{algorithmic}
%\renewcommand{\algorithmicrequire}{ \textbf{Input:}} %Use Input in the format of Algorithm
%\renewcommand{\algorithmicensure}{ \textbf{Output:}} %UseOutput in the format of Algorithm
\renewcommand{\algorithmicrequire}{ \textbf{Initialization:}} %Use Initialization in the format of Algorithm
\renewcommand{\algorithmicensure}{ \textbf{Initialization:}} %UseOutput in the format of Algorithm

\begin{document}

\begin{algorithm}[h]
\caption{A1A}
\label{agolabel}
\begin{algorithmic}[1]
\REQUIRE $C=0$
\REQUIRE $V=100$
\FOR {$V>=0$}
\FOR {$C<=100$}
\STATE Calcu $++C$.
\ENDFOR
\ENDFOR
\IF {$V==C$}
\STATE break.
\ELSIF {$V==100$}
\STATE break.
\ENDIF
\WHILE {$V==C$}
\STATE break.
\ENDWHILE
\STATE {This is a test.}
\end{algorithmic}
\end{algorithm}

\end{document}

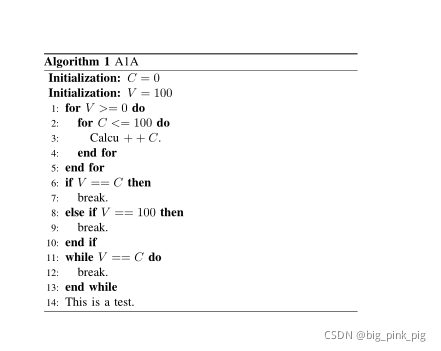

结果：
在这里插入图片描述

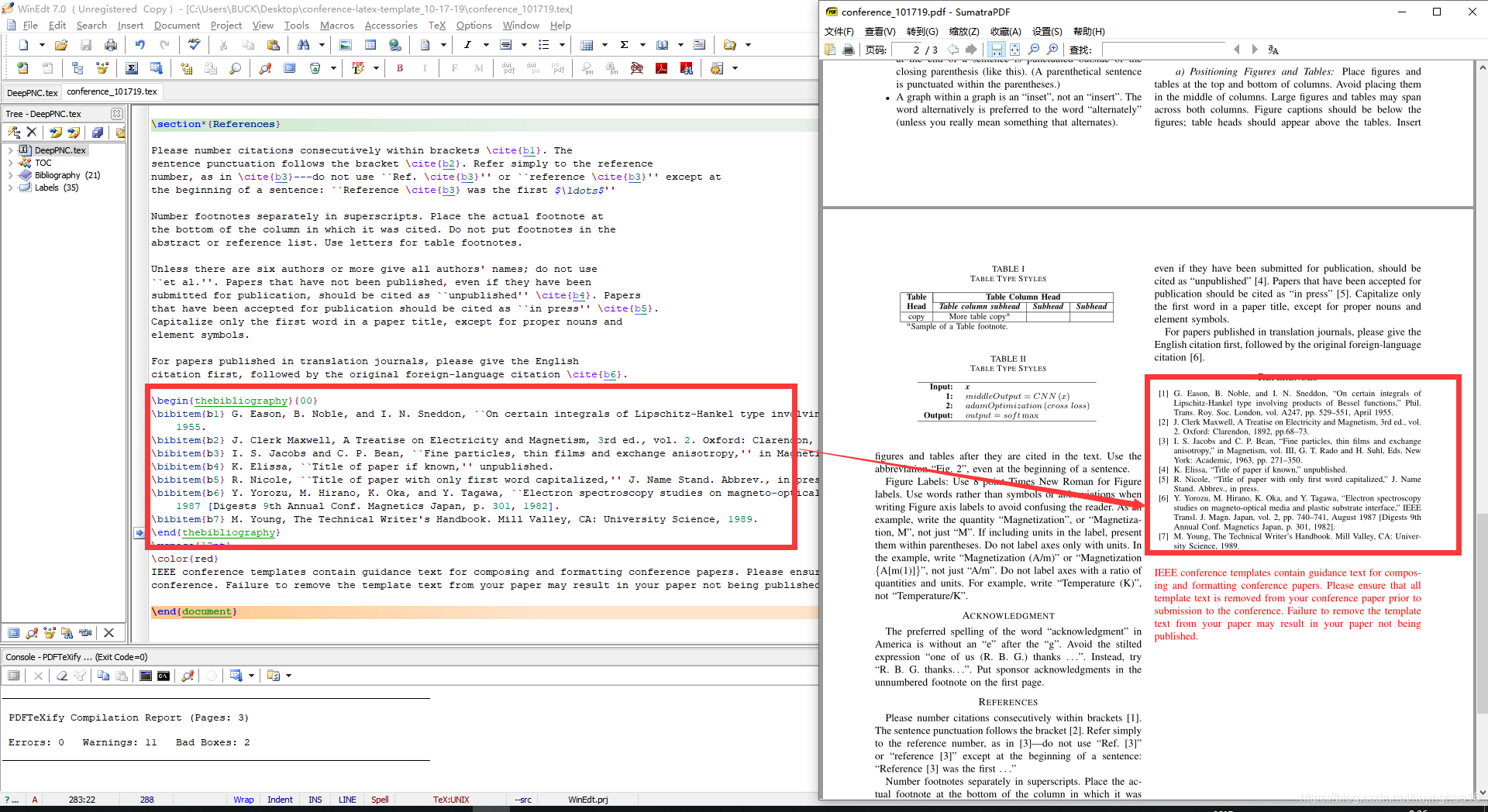

八、插入参考文献
模板使用的方式：
在这里插入图片描述
建议直接使用bib文件直接批量插入参考文献：
参考网页：https://blog.youkuaiyun.com/z_ramsey/article/details/81986447

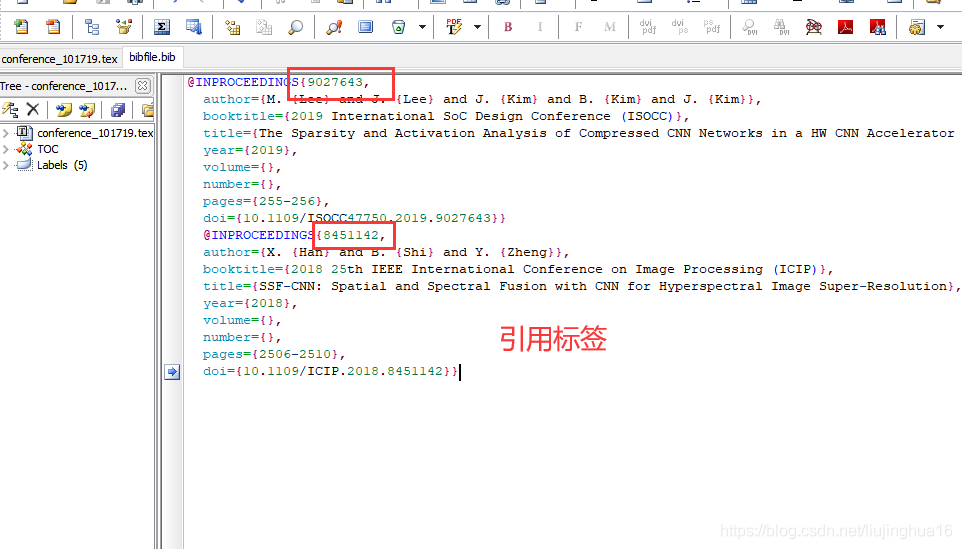

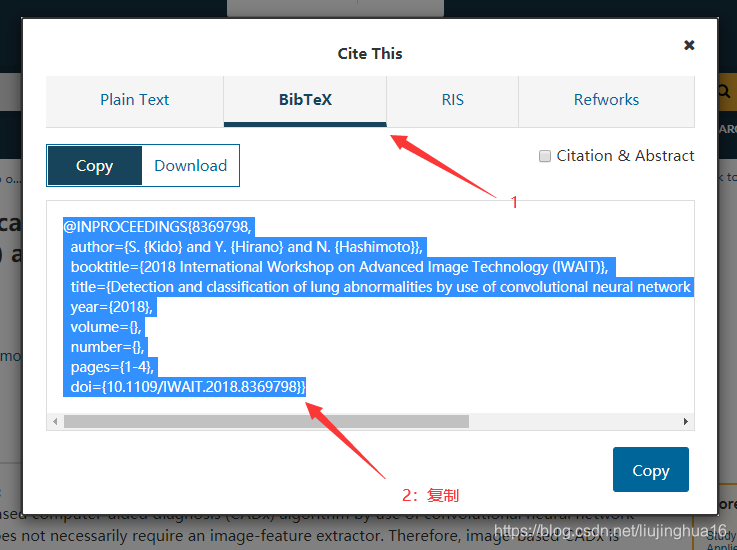

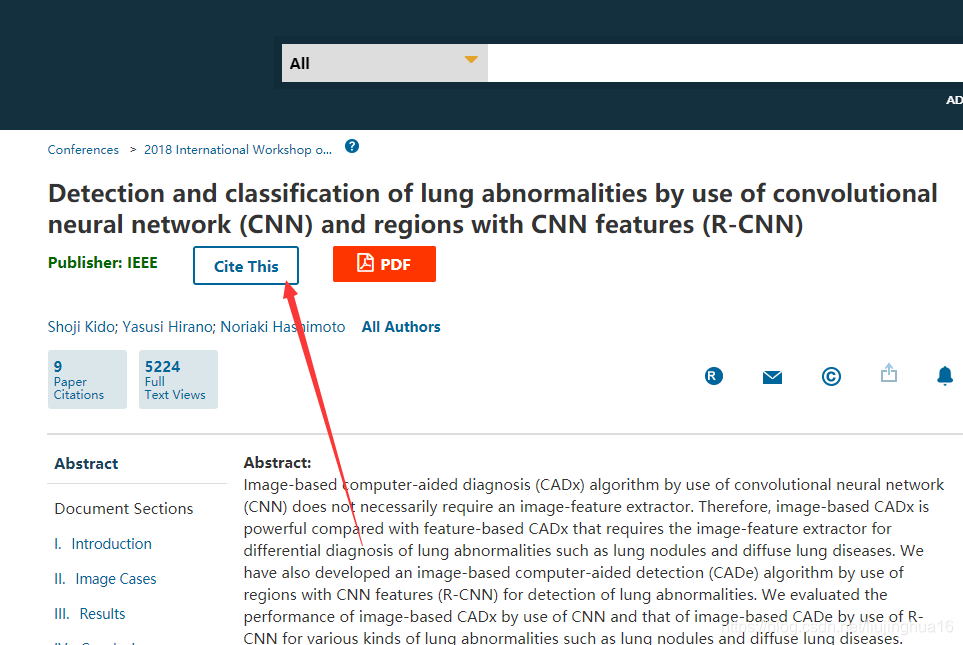

创建bib文件，并加入BibTeX格式的参考文献

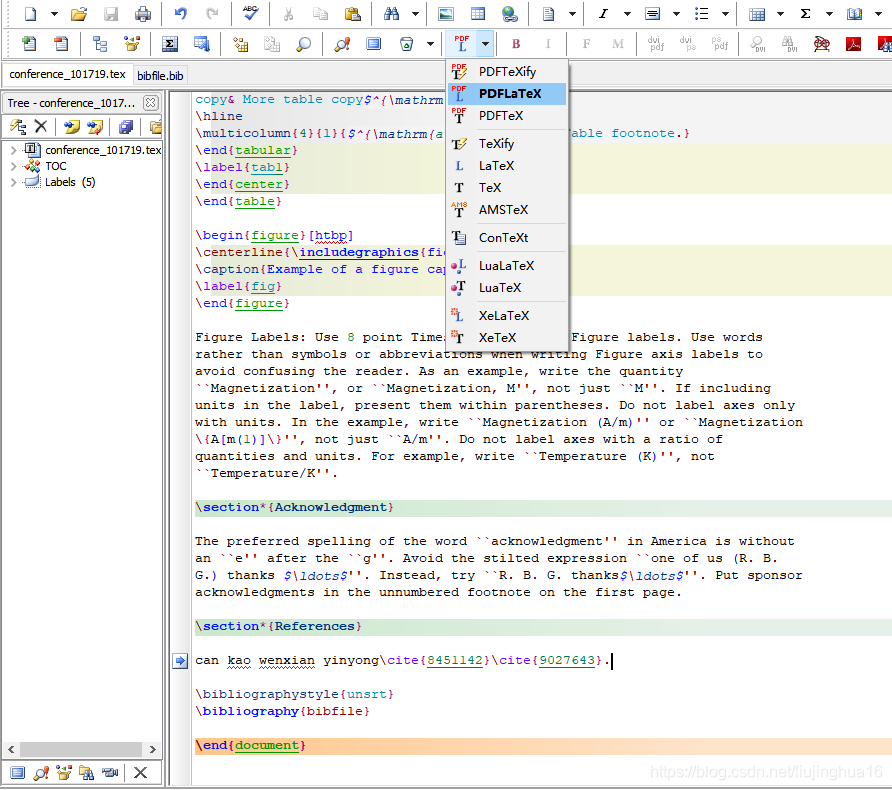

*上面这个过程当中可能出错，删除文件夹当中的“aux”和“bbl”文件，再重试，不影响tex文件，tex文件可以使用文本文件打开，即tex内容为文本。
在这里插入图片描述
关键字：（引用格式参考网页，注意网页图片当中引用的先后顺序与参考文献列表当中的序号的对应关系：只有IEEEtran与unsrt按照引用的先后排序）

\bibliographystyle{IEEEtran}
\bibliography{bibfile}

且在documentclass下面加

\usepackage[numbers]{natbib}

"IEEEtran"按照调用模板自带的格式。
找遍了网络都没有找到这种格式引用是不是按照文献的引用先后顺序排序，经过交换引用顺序，而不改变bib文件中的顺序，发现是按照引用顺序排序。（为什么不做一个）

\bibliographystyle{unsrt}
\bibliography{bibfile}

“unsrt”表示参考文献按照引用的先后顺序在“references”当中展示。

\bibliographystyle{plain}
\bibliography{bibfile}

“plain”表示按字母的顺序排列，比较次序为作者、年度和标题。

如果需要连续引用多篇论文，如[1]-[4]的形式，只需要在插入引用的时候这样：

\cite{keyof1,keyof2,keyof3,keyof4}

经过编译上述编译过程编译之后就能得到想要的结果。
九、在双列当中插入跨列的表格和图像
只需要将关键字：

\begin{table}
...
\end{table}

改为

\begin{table*}
...
\end{table*}

即可，图片同理：

\begin{figure*}
...
\end{figure*}

简单技巧与进阶使用：

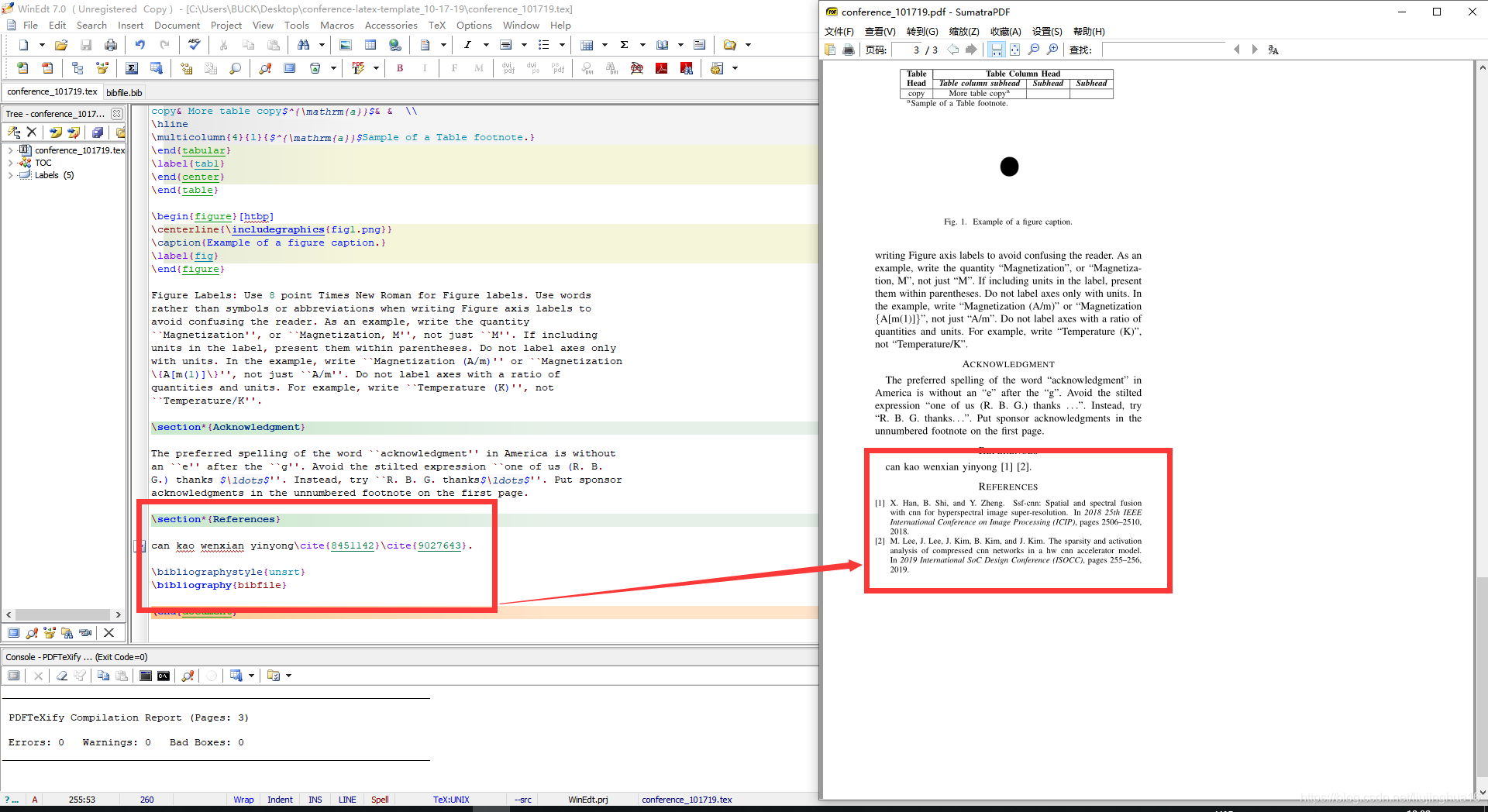

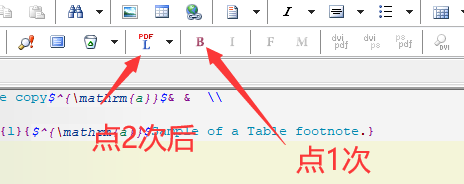

1、在点击“PDFTeXify”之后，在文件夹当中会得到一个pdf文件；在打开tex文件编辑的时候，点击在点击“DPFTeXify”之后弹出的pdf文件当中需要修改的地方，将会自动跳转到tex文件当中响应的位置。

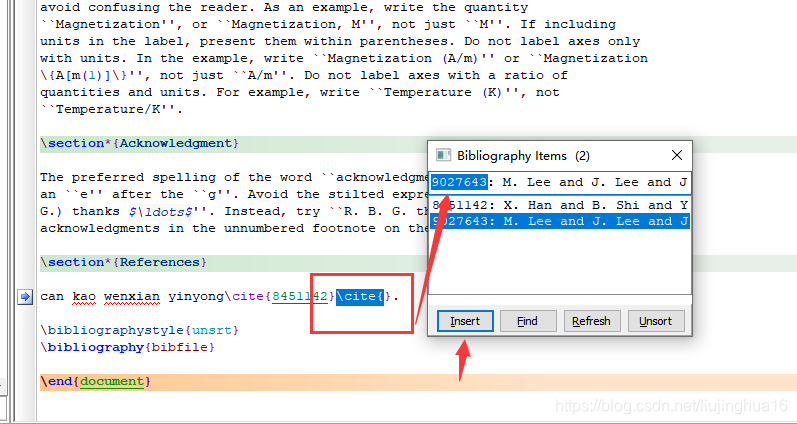

2、快速插入引用（公式，图片，表格和参考文献），在需要引用的地方输入“\cite{}”之后就会弹出以下的内容，点击需要插入的选项，再点击“insert”即可直接插入。
在这里插入图片描述

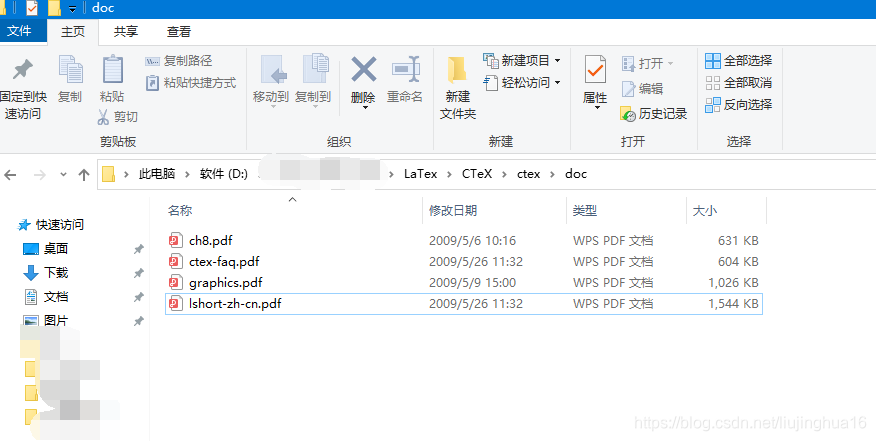

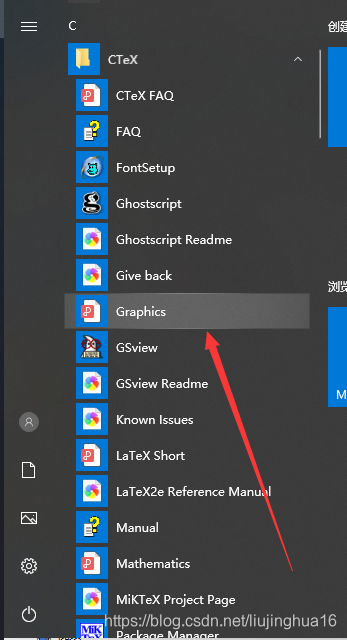

3、下载的模板当中已经有很多范例，直接对照修改即可。更多进阶的使用方法，在安装CTex软件（CTex Full版本）时会附带相应的指导文件在相应的安装文件夹下：
在这里插入图片描述
或者按键盘“win”键，如下：

CTex软件下载：CTeX

计算机能代替人完成很多简单，但是重复的工作。所以，需要使用简单而又重复的操作的时候，在网络上查找一下，说不定已经有人帮你解决了你的问题。
