LLVM编译器流程——从C源码到ELF的9种中间流程

LLVM编译器流程

LLVM的编译器主体和gcc一样，分为前端和后端。当然，现在流行的说法将基于IR中间表示层的优化流程称为“中端”，和前端后端并列。在编译器中，前端负责将高级语言编译为中间表示层形态（如LLVM IR），后端负责将中间表示层再编译为目标相关的机器码。LLVM编译器突出的特性就是其中间表示层LLVM IR兼容LLVM目标列表中的所有架构，也即LLVM的IR和基于IR的优化流程是公共的。所以，LLVM编译器的流程可表示为图1-2：

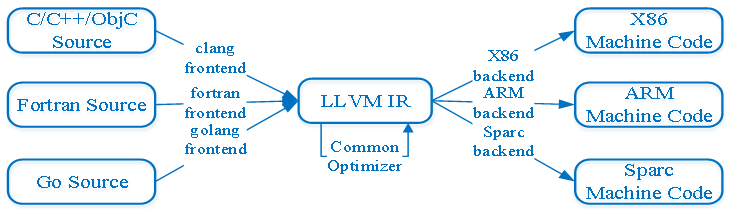

图1-2 LLVM编译流程中的前后端

除了图1-2中的X86、ARM、Sparc，LLVM还支持其他十多种目标架构。LLVM所支持的完整架构列表，可以在脚本llvm/CMakeLists.txt中查看，包括：

set(LLVM_ALL_TARGETS

 AArch64  AMDGPU  ARM  AVR  BPF  Hexagon  Lanai

 Mips  MSP430  NVPTX  PowerPC  RISCV  Sparc

 SystemZ  VE  WebAssembly  X86  XCore

)

LLVM的单一IR表示形态能够在兼容这么多结构和指令集各异的硬件架构，主要得益于其后发信息优势，同时也得益于LLVM主语言C++的强大表达能力和这些年硬件算力的长足进步。

在项目架构和代码分布上，LLVM的后端实现和IR优化都实现在LLVM的核心项目中，位于代码树顶层目录llvm。LLVM的后端流程被实现为庞大的公共代码部分，各个硬件架构只需实现自己区别于其他架构的的特有部分，位于llvm/lib/Target/下的各个架构目录中。至于前端，由于各高级语言的目标应用领域分布广泛，导致它们之间语法语义差异较大，所以各个高级语言的前端往往呈现为基于LLVM的独立代码项目。Fortran和Go语言都有自己的独立前端项目；C、C++、Objective C由于书出同门，共性大于差异，所以后来在苹果公司的主导下，它们被整合在clang前端中兼容实现。此外，并行编程模型CUDA和OpenCL也在clang中作了实现。

1.1.1. 编译器流程与中间形态

上图对LLVM的编译流程是一个粗略的描述。事实上，代码程序在LLVM流程中从高级语言文本到最后的可执行形态，中间还要经历除IR以外的一些其他形态。以最终生成ELF可执行文件为例：在前端阶段，代码经历了词素流Token Stream、抽象语法树AST形态，再变换为LLVM IR代码形态；到了后端阶段，代码还要经历SelectionDAG指令选择图、MachineInstr机器代码、MC代码和ELF Relocatable可重定位文件这些形态。后端输出的ELF可重定位文件Relocatable（后缀为.o），不满足执行条件，需经过链接生成ELF EXE/DSO才可运行或被动态链接。代码编译经历的这些中间形态和流程如图1-3所示。

图1-3 LLVM编译、链接、加载流程

LLVM核心代码和基于LLVM开发的前端clang、链接器lld等子项目的核心代码，要么在定义图中某一层的形态，要么就在描述图中相邻形态间变换的算法和接口。这里的变换，可以是从一个形态变换到另一个形态，比如从LLVM IR构建SelectionDAG，比如从高级语言源码解析出Token Stream词素流；也可以是在某个形态内部的变换，比如opt工具以LLVM IR同时作为输入和输出，但输出的IR是经过某种优化的，和输入IR已有不同，再比如后端llc工具以MachineInstr形态同时作为输入和输出实现了很多优化Pass。读者在分析LLVM代码时，可以时常留意当前所分析的代码模块是在描述形态本身，还是变换算法？

接下来本节对图中各个代码形态作初步介绍，后续各章节将依次展开介绍中间表示层IR、前端clang、后端llc、链接器lld这些代码形态和代码变换流程。读者在了解各层形态的表示方式，尤其是相邻两层的表示方式时，可以考虑这样两个问题：

• 每相邻两层的变换，是否有信息量损失？是否可逆？

• 相邻两层相比，各自的优劣势是什么？是形式上对人类更友好？对机器执行加载更友好？还是更利于某种优化的开展？更有利于为必须经历的某种变换（例如目标指令选择、二进制发射）服务？

1.1.1.1. 输入源码形态

clang编译器的最初输入，是软件工程师的直接设计产物或是某些代码生成器的输出产物，其形态是文本源代码。目前，clang编译器支持C系列的C、C++、ObjectiveC三种语言。源码形态对人类友好可读，但对机器执行却不够直接。这也是编译器和解释器这类工具存在的桥梁意义——将人类设计输出的代码形态变换为便于机器执行的ELF二进制等代码形态。

clang所支持的几个编程语言，其标准文档都有公开版本。C语言的标准可在https://www.iso.org/standard/82075.html下载，C++的历代标准发布在https://isocpp.org/std/the-standard。

clang支持的这几个C系列语言本身也一直处于发展中，即每隔数年会基于原有语言标准增量定义新的语法和功能特性。尤其是C++，每三到四年就有新版本推出。截止到clang 19版本，其对C++历代标准的支持情况，是能够完全支持C++ 17及之前的各个版本，但对C++ 20、23和2c这些最新版本的支持状态是部分（Partial）支持。具体到对C++个版本中各语法特性的支持，clang官网作了介绍：

https://clang.llvm.org/cxx_status.html

clang源码树中，对输入源代码和输入文件管理的功能，分布在clang/lib/Basic目录下的FileEntry.cpp、FileManager.cpp、SourceManager.cpp等源文件，以及clang/include/clang/Basic/目录下的FileEntry.h、FileManager.h、SourceManager.h等头文件。

接下来几个小节对编译中间代码形态的介绍，以一个简单的C函数源程序iop.c为例：

$ cat build/iop.c

int my_iop(int a, int b) {

 if (a) {

  return a+b;

 } else {

  *(int*)0x100 = b;

  return 1;

 }

}

1.1.1.2. 词素流Token Stream形态

clang前端获得文本形态的源码输入后，就对其进行预处理和词法分析，将输入源代码变换为词素流（Token Stream）。clang进行预处理和词法处理的依据，是C等语言标准中对预处理指示符（Preprocessing Directives）、关键字（Keywords）、标点符号（Punctuator）和标识符（Identifier）生成式的定义。

在clang中，用cc1工具的-dump-tokens选项可以看到源码被词法分析切割后的结果，如图1-4所示。可以看到，词法分析不仅将源码切分为一个个的词素，还记录了各个词素的StartOfLine（是否位于一行的开头）、LeadingSpace（词素前是否有空格）和Loc（在源码中的行列位置）等属性。

图1-4 C代码词法分析切割后的结果

clang对预处理和词法分析的实现，位于clang/lib/Lex源文件目录，以及clang/include/clang/Lex头文件目录。

1.1.1.3. 抽象语法树AST形态

clang以词法分析输出的词素流Token Stream为输入，继续进行前端语法分析和语义分析，从而生成代码的抽象语法树（Abstract Syntax Tree，AST）形态。AST是gcc和clang编译器前端的核心形态，它是从一维的源码字符流立体化出的的树状程序结构，可视作高级语言源码和中间表示层间的桥梁。AST的顶层元素是各个全局符号，包括全局变量和函数的声明定义。函数在AST中会被按照它原先的各个语句块、语句、表达式进行层次化和细粒度的切分。还是以iop.c为例，在clang中用cc1工具的-ast-view选项加上GraphViz工具可以对源程序的AST进行可视化，如图1-5所示。

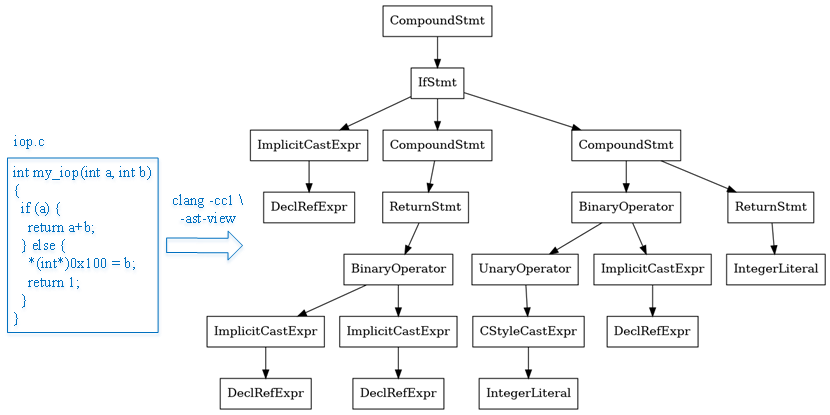

图1-5 C代码语法分析生成的AST树结构

事实上，工程师在进行程序设计编码之前，对程序的构思本就是以这样一种树状结构来进行的，只是落到源码文件上借助字符流形式来表达而已。因此，AST可视作高级语言设计的本原模型之一。当然，我们的程序构思在落到AST树状形态之前，还可能经历了面向过程或面向对象这样的建模过程。

笔者接触过一些采取完全自研编译器软件的设计团队，他们的架构就有采取直接用C++或Python来直接构建类似AST中循环、跳转、顺次执行这样的程序结构的方式，也就是跳过了AST之前的文本源码形态。

clang中对本形态的实现以及语法语义分析的代码实现，位于：

• AST形态表示，位于clang/lib/AST和clang/include/clang/AST目录

• 语法分析，位于clang/lib/Parse和clang/include/clang/Parse目录

• 语义分析，位于clang/lib/Sema和clang/include/clang/Sema目录

1.1.1.4. 中间表示层IR形态

clang进一步以AST为输入，在经过代码生成流程，生成了LLVM IR代码。LLVM IR（Intermidate Representation）是LLVM编译器框架的中间表示层，也就是LLVM的核心形态。IR代码文件的主要顶层结构，包括全局符号（函数和全局变量）、元数据（Metadata）和数据布局（data layout）方式定义等。在函数表示方面，IR的形式为模块Module、函数Function、基本块BasicBlock、指令Instruction四级结构。

IR是编译器前端和后端的衔接桥梁，也是中端优化的操作对象形态。LLVM基于IR形态和其Pass机制，实现了基本的O0-3和Os、Oz标准优化流水线，还实现了作为LLVM亮点的链接时优化（Link Time Optimization，LTO）和其低内存压力版本ThinLTO。

使用clang的-emit-llvm -S选项，可以生成IR的文本形式.ll文件。以iop.c为例，其IR代码iop.ll的核心函数部分如下：

$ cat iop.ll

define i32 @my_iop(i32 %a, i32 %b) {

***\*entry:\****

 %tobool.not = icmp eq i32 %a, 0

 br i1 %tobool.not, label %if.else, label %if.then

***\*if.then:\****

 %add = add nsw i32 %b, %a

 br label %return

***\*if.else:\****

 store i32 %b, ptr inttoptr (i64 256 to ptr)

 br label %return

***\*return:\****

 %retval.0 = phi i32 [ %add, %if.then ], [ 1, %if.else ]

 ret i32 %retval.0

}

clang生成的iop.ll代码中有entry、if.then、if.else和return这4个BasicBlock。每个BasicBlock内的指令是串行的执行顺序，BasicBlock之间会相互跳转。用opt工具可以可视化BasicBlock间的跳转关系，生成IR函数的控制流图（Control Flow Graph，CFG），如图1-6所示。

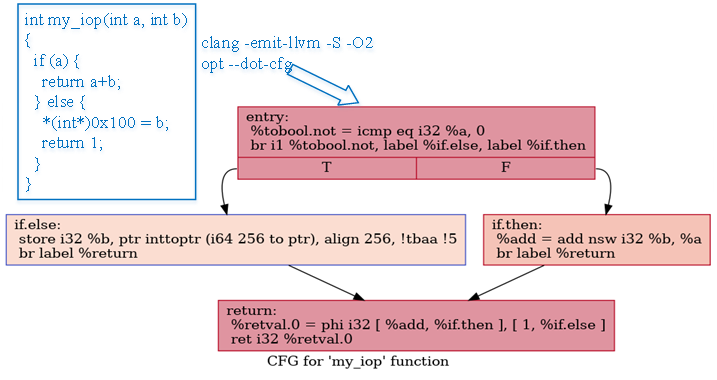

图1-6 IR代码的CFG控制流图

LLVM对IR的形态描述和构建的代码实现，位于llvm/lib/IR源文件目录，以及llvm/include/llvm/IR头文件目录。clang由AST构建生成IR代码的实现，位于clang/lib/CodeGen源文件目录，以及clang/include/clang/CodeGen头文件目录。

LLVM的在线文档对IR的语法语义作了详尽介绍，读者可以参看：

https://llvm.org/docs/LangRef.html

1.1.1.5. 指令选择图SelectionDAG形态

自IR以后，就是代码的后端形态了，默认的第一个后端代码形态是SelectionDAG。它是以IR BasicBlock为单位构建出的有向无环图，图里每个节点称为一个SDNode，并对应一个ISD指令操作码。后端在SelectionDAG形态执行的变换包括类型和指令合法化、指令图优化、指令选择、指令调度和发射。SelectionDAG可以由llc的–view-isel-dags等选项可视化，如图1-7所示。

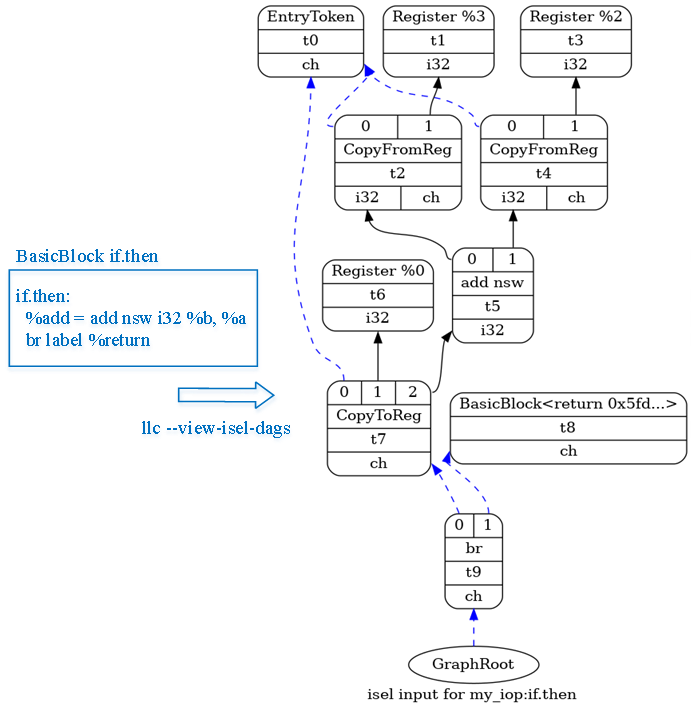

图1-7 后端指令选择的SelectionDAG图

SelectionDAG的特点，在于它引入了Chain和Glue两种指令约束关系，配合常规的数据依赖关系来共同描述SDNode间的约束和依赖关系。图中指向ch的若干虚线，表示的就是Chain依赖关系，这种关系要求被依赖指令先于依赖指令发射。Glue关系表示两条指令在发射时绑定，即这两条指令之间不能有其他指令。

LLVM对SelectionDAG的形态描述和构建的代码实现，位于llvm/lib/CodeGen/SelectionDAG源文件目录，以及llvm/include/llvm/CodeGen头文件目录。其中SDNode操作码集合定义在llvm/include/llvm/CodeGen/ISDOpcodes.h中。

1.1.1.6. Machine-IR（MIR）形态

SelectionDAG形态的代码经指令选择和发射，就生成了Machine-IR代码（以下简称MIR代码）。MIR代码和IR代码的结构相同，具有Module、Function、BasicBlock、Instruction的4级架构，但MIR的指令操作码大多是目标架构的机器指令。LLVM后端的各类代码优化、寄存器分配、指令调度流程也是基于MIR代码形态进行，且这些流程呈现为一个个可模块化插入和执行的Pass。

llc的-print-before和-print-after选项可以打印出特定Pass运行前后的MIR，例如下面iop.ll的MIR代码：

$ llc iop.ll -print-after dead-mi-elimination



\# *** IR Dump After Remove dead machine instructions (dead-mi-elimination) ***:

\# Machine code for function my_iop: IsSSA, TracksLiveness

Function Live Ins: $edi in %2, $esi in %3



***\*bb.0.entry\****:

 successors: %bb.2(0x30000000), %bb.1(0x50000000); \

  %bb.2(37.50%), %bb.1(62.50%)

 liveins: $edi, $esi

 %3:gr32 = COPY $esi

 %2:gr32 = COPY $edi

 TEST32rr %2:gr32, %2:gr32, implicit-def $eflags

 JCC_1 %bb.2, 4, implicit $eflags

 JMP_1 %bb.1

***\*bb.1.if.then\****:

 ; predecessors: %bb.0

 successors: %bb.3(0x80000000); %bb.3(100.00%)

 %0:gr32 = nsw ADD32rr %3:gr32(tied-def 0), %2:gr32, implicit-def dead $eflags

 JMP_1 %bb.3

***\*bb.2.if.else\****:

 ; predecessors: %bb.0

 successors: %bb.3(0x80000000); %bb.3(100.00%)

 MOV32mr $noreg, 1, $noreg, 256, $noreg, %3:gr32 :: \

  (store (s32) into `ptr inttoptr (i64 256 to ptr)`)

 %4:gr32 = MOV32ri 1

***\*bb.3.return\****:

 ; predecessors: %bb.1, %bb.2

 %1:gr32 = PHI %0:gr32, %bb.1, %4:gr32, %bb.2

 $eax = COPY %1:gr32

 RET 0, $eax



\# End machine code for function my_iop.

在iop.ll的上述MIR代码中，依然留存着IR形态时的4个BasicBlock。并且，代码中每个BasicBlock下面还用predecessors和sucessors标注了它的前驱BasicBlock和后继BasicBlock，从而表征了这些BasicBlock构成的CFG控制流图关系。

LLVM对MIR的形态描述和构建的代码实现，位于llvm/lib/CodeGen源文件目录，以及llvm/include/llvm/CodeGen头文件目录。

1.1.1.7. MC形态

机器码（Machine Code，MC）形态是Machine-IR的下一代码形态。MC代码形态的主要用途，是在AsmPrinter这个后端最后一个Pass中，充当Machine-IR形态和输出文件形态（生成ELF二进制文件，或ASM Text文本文件）间的中转形态。MC代码不具有MIR的Function、BasicBlock和Global Variable Pool信息，只有Label、Symbol、Section等概念。所以，抛开各类重定位不谈，MC代码和ELF中的.text二进制代码可视为信息等价。事实上，MC代码形态可以和ELF代码互相变换，也可以和ASM Text代码相互变换。例如，llvm-objdump的实现就是将ELF的.text变换为MC代码，再以文本形式打印出来。

LLVM对MC的形态描述和构建的代码实现，位于llvm/lib/MC源文件目录，以及llvm/include/llvm/MC头文件目录。

1.1.1.8. ELF形态

ELF是可执行文件格式的一种，适用于Linux和类UNIX系统环境。如果按照加载和链接能力来区分，ELF文件格式细分为可重定位文件（Relocatable，REL）、可执行文件（Executable，EXE）和动态链接库（Dynamic Shared Object，DSO）。Relocatable是可重定位的二进制目标文件，它是编译器后端的最终输出产物。但是Relocatable形态不可执行，需要经过链接器（lld或ld）链接生成ELF的EXE或DSO后才可以。

和整个编译链接流程的输入即文本源代码相比，二进制形式的DSO/EXE可读性不高，但对机器加载执行却十分便捷。ELF文件可以用llvm-readelf进行结构展示，其.text代码部分可以用llvm-objdump反汇编，从而以汇编文本展示，如图1-8所示。

图1-8 ELF文件的反汇编输出

LLVM对ELF的形态描述和构建的代码实现，位于lib/BinaryFormat源文件目录和llvm/include/llvm/BinaryFormat头文件目录。这些目录还包含COFF、MachO和WebAssembly等其他可执行文件格式的实现。

关于ELF可执行文件格式的定义细节，可以参看：

https://elinux.org/Executable_and_Linkable_Format_(ELF)
