高仿蘑菇街欢迎页

listen2code

墨衍会员 · AI 创作全网分发码龄10年

关注

原创最新推荐文章于 2026-11-08 16:25:32 发布 1.2k 阅读 AI 写同款· GEO 优化 ›

Test_Mogu_View-高仿蘑菇街欢迎页.zip 高仿蘑菇街欢迎页蘑菇街欢迎页高仿效果具体实现原理：https://github.com/listen2code/Test_Mogu_View 立即下载

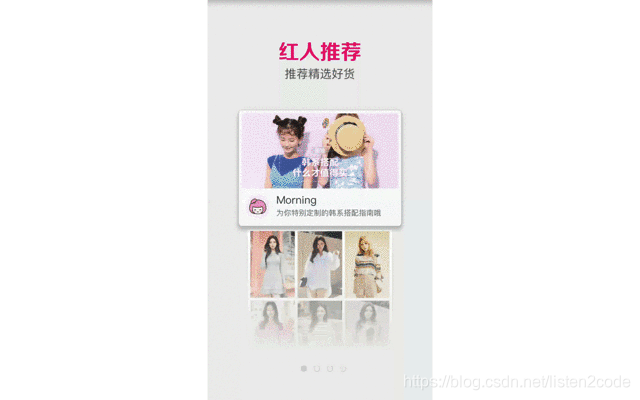

####蘑菇街欢迎页
在这里插入图片描述

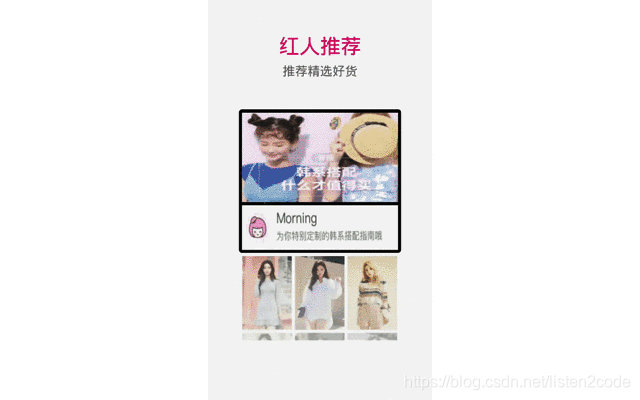

####高仿效果
在这里插入图片描述

这里这里…Demo下载地址
#####前言

本文将介绍如何对蘑菇街欢迎页效果进行分析，拆分，并一步步实现1个高仿版本，最重要的设计思路包括以下2点：
1.ViewPager切换时，通过offset偏移量动态修改View元素属性
2.canvas上精细化的控制旋，移，缩，透明等view属性变化，进行动态绘制

#####效果拆解

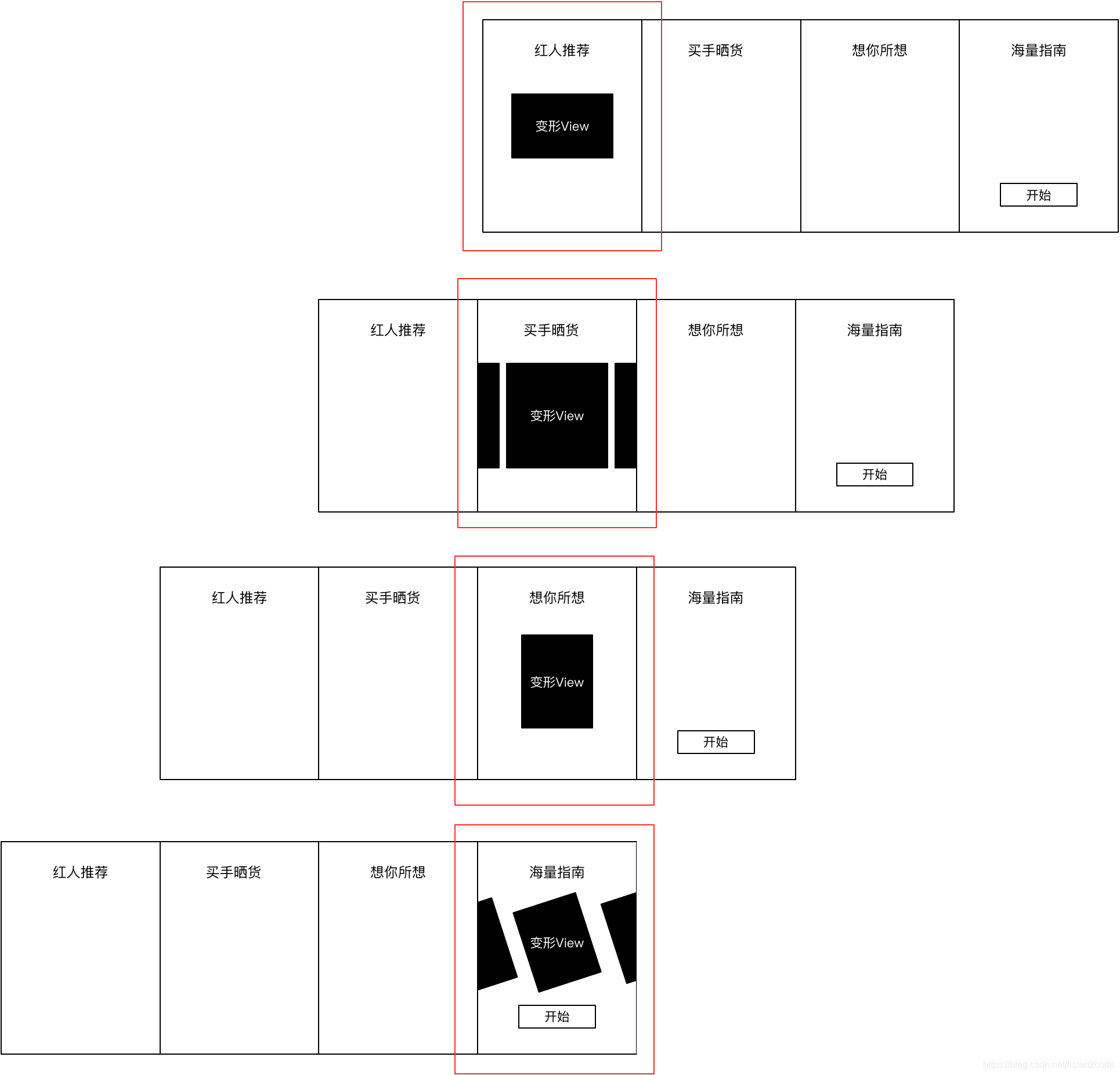

首先可以把整体效果拆分为静态，动态2部分。

在这里插入图片描述

静态：1个支持4个页面的ViewPager，每个页面的展示相对固定，不会根据offset进行改变。
- 第1-4页的顶部文案
- 第4页的开始按钮
动态：摆放在viewPager上会变形的自定义View，根据offset动态调整需要绘制的元素的宽高，left，top，透明度等。
- 第1页->第2页
  - 0%->50%，矩形背景高度增加，先上移，再下移
  - 0%->50%，模特图，文案，下移，渐变消失
  - 50%-100%，左右裂变出2张背景图，并左右移开
  - 50%->100%，第2页，顶部，底部图，渐变显示
  - 50%->100%，第2页，3张模特图逐步放大显示
  - 0%->100%，底部背景图跟随向左偏移，并消失
- 第2页->第3页
  - 0%->50%，矩形背景宽度减少，上移
  - 0%->50%，顶部，底部图，3张模特图渐变消失
  - 0%->50%，2张裂变背景图跟随向左偏移，并消失
  - 50%->100%，第3页，6张模特图逐步放大，渐变显示
- 第3页->第4页
  - 0%->50%，矩形背景宽度，高度减少，并逆时针进行旋转
  - 0%->50%，6张模特图缩小，渐变消失
  - 50%->100%，左右裂变出2张背景图，并左右移开
  - 50%->100%，顶部模特，文案，渐变显示
  - 50%->100%，底部3长模特图逐步放大，渐变显示

以上是对部分实现细节的分析，抽取；本文demo会全部实现以上变化效果。

#####实现步骤

1.实现静态的ViewPager
2.根据offset实现矩形背景变化
3.根据offset实现第1页底部背景，第2，4页裂变背景图变化
4.根据offset实现页面切换时，每个页面图片元素的隐藏，显示，变形等效果

实现静态的ViewPager

自定义ViewPager，每个页面是一个独立layout，可以自由实现每个页面的顶部文案，和第4个页面的Button

public class MoguViewPager extends RelativeLayout {

    private MoguViewPagerAdapter mAdapter;
    private ViewPager mViewPager;
    private List<View> mViewList = new ArrayList<>();
    /** 每个页面都是一个layout */
    private int[] mLayouts = new int[] {R.layout.guide_view_one, R.layout.guide_view_two, R.layout.guide_view_three,
        R.layout.guide_view_four};

    public MoguViewPager(Context context) {
        super(context);
        init();
    }

    public MoguViewPager(Context context, AttributeSet attrs) {
        super(context, attrs);
        init();
    }

    private void init() {
        inflate(getContext(), R.layout.layout_mogu_viewpager, this);

        mViewPager = (ViewPager) this.findViewById(R.id.viewpager);

        {
            /** 初始化4个页面 */
            for (int i = 0; i < mLayouts.length; i++) {
                View view = View.inflate(getContext(), mLayouts[i], null);
                mViewList.add(view);
            }
        }

        mAdapter = new MoguViewPagerAdapter(mViewList, getContext());
        mViewPager.setAdapter(mAdapter);
    }

}

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                android:layout_width="match_parent"
                android:layout_height="match_parent">

    <android.support.v4.view.ViewPager
        android:id="@+id/viewpager"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_centerHorizontal="true"
        android:clipChildren="false"/>

    <!--这里准备放个自定义View-->
</RelativeLayout>

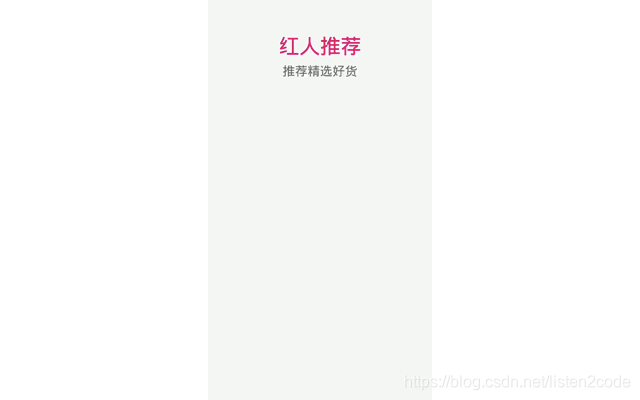

第一步完成，实现代码还是比较简单的，直接看效果：
在这里插入图片描述

根据offset实现矩形背景变化

自定义会变形的TransforView，在xml布局中摆放在ViewPager之上

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
                android:layout_width="match_parent"
                android:layout_height="match_parent">

    <android.support.v4.view.ViewPager
        android:id="@+id/viewpager"
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:layout_centerHorizontal="true"
        android:clipChildren="false"/>

    <com.listen.test_mogu_viewpager.viewpager.TransforView
        android:id="@+id/transfor_view" android:layout_width="match_parent"
        android:layout_height="450dp"
        android:layout_centerInParent="true"/>
</RelativeLayout>

给ViewPager添加addOnPageChangeListener()监听，在onPageScrolled()的时候将position，positionOffset，positionOffsetPixels传递给TransforView。

mViewPager.addOnPageChangeListener(new ViewPager.OnPageChangeListener() {
            @Override
            public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) {
                mTransforView.transfor(position, positionOffset, positionOffsetPixels);
            }
        });

在TransforView中，首先定义页面切换时变化的参数，比如第1页->第2页切换时，第1页的矩形背景高度放大40%，上移30dp，下移60dp，则只需要定义FIRST_HEIGHT=0.4，FIRST_TOP1=-30dp，FIRST_TOP2 =60dp三个参数即可。


/**
 * 第1页->第2页
 * 0%->50%，矩形背景高度增加40%，先上移30dp，再下移60dp
 */
public static final float FIRST_HEIGHT = 0.4f;// 第1个页面高度缩放比例，正：放大，负：缩小
public final int FIRST_TOP1 = -dp2px(30);// 第1个页面top移动距离，正：下移，负：上移
public final int FIRST_TOP2 = dp2px(60);// 第1个页面top移动距离，正：下移，负：上移
public static final float FIRST_RATE = 0.5f;// 在偏移50%处，进行下一页的显示
/**
 * 第2页->第3页
 * 0%->50%，矩形背景宽度减少15%，上移20dp
 */
public static final float SECOND_WIDTH = -0.15f;// 第2个页面宽度缩放比例，正：放大，负：缩小
public final int SECOND_TOP = -dp2px(20);// 第2个页面top移动距离比例，正：下移，负：上移
public static final float SECOND_RATE = 0.5f;// 在偏移50%处，进行下一页的显示
/**
 * 第3页->第4页
 * 0%->50%，矩形背景宽度，高度减少10%，并逆时针进行旋转10度
 */
public static final float THIRD_WIDTH = -0.1f;// 第3个页面宽度缩放比例，正：放大，负：缩小
public static final float THIRD_HEIGHT = -0.1f;// 第3个页面高度缩放比例，正：放大，负：缩小
public static final int THIRD_DEGREE = -10;// 第3个页面角度调整，正：顺时针，负：逆时针
public static final float THIRD_RATE = 0.5f;// 在偏移50%处，进行下一页的显示

/**
 * 第1页初始化矩形背景的宽，高，left，top
 */
private float mPage1RectBgDefaultWidth = dp2px(260);
private float mPage1RectBgDefaultHeight = dp2px(230);
private float mPage1RectBgDefaultLeft = getScreenWidth() / 2 - mPage1RectBgDefaultWidth / 2;//left=屏幕宽度/2-矩形宽度/2
private float mPage1RectBgDefaultTop = dp2px(80);

/**
 * 第1页->第2页
 * 在第1页的基础上进行变化
 * 1.height放大
 * 2.top先上移n，在下移n*2
 */
private float mPage2RectBgDefaultWidth = mPage1RectBgDefaultWidth;
private float mPage2RectBgDefaultHeight = mPage1RectBgDefaultHeight * (1 + FIRST_HEIGHT);// 第2页的高度=第一页高度*1.4
private float mPage2RectBgDefaultLeft = mPage1RectBgDefaultLeft;
private float mPage2RectBgDefaultTop = mPage1RectBgDefaultTop + FIRST_TOP1 + FIRST_TOP2;//第2页的top=第一页的top-30dp+60dp

/**
 * 第2页->第3页
 * 在第2页的基础上进行变化
 * 1.宽度缩小
 * 2.top上移
 */
private float mPage3RectBgDefaultWidth = mPage2RectBgDefaultWidth * (1 + SECOND_WIDTH);
private float mPage3RectBgDefaultHeight = mPage2RectBgDefaultHeight;
private float mPage3RectBgDefaultLeft = getScreenWidth() / 2 - mPage3RectBgDefaultWidth / 2;//第3页的left=屏幕的宽度/2-矩形背景宽度/2
private float mPage3RectBgDefaultTop = mPage2RectBgDefaultTop + SECOND_TOP;

/**
 * 第3页->第4页
 * 在第3页的基础上进行变化
 * 1.宽度缩小
 * 2.高度缩小
 * 2.逆时针旋转
 */
private float mPage4RectBgDefaultWidth = mPage3RectBgDefaultWidth * (1 + THIRD_WIDTH);
private float mPage4RectBgDefaultHeight = mPage3RectBgDefaultHeight * (1 + THIRD_HEIGHT);
private float mPage4RectBgDefaultLeft = getScreenWidth() / 2 - mPage4RectBgDefaultWidth / 2;
private float mPage4RectBgDefaultTop = mPage3RectBgDefaultTop;
private float mPage4ModelDefaultWidth = (mPage4RectBgDefaultWidth - padding() * 4) / 3;

TransforView的transfor()方法负责接收position，positionOffset，
positionOffsetPixels，并根据position判断当前第几页，从而决定要实现哪些效果。比如在第1页->第2页的0%-50区间时，需要将高度放大40%：mRectBgCurrentHeight =(int) (mPage1RectBgDefaultHeight * (1 + FIRST_HEIGHT * positionOffset * (1 / FIRST_RATE)))。mRectBgCurrentHeight是矩形背景当前的高度，是个动态值，mPage1RectBgDefaultHeight是屏幕处于第1页时矩形背景的初始值，只要基于这个初始值，根据positionOffset计算偏移的比例，就可以知道当前动态的高度值应该是多少。

public void transfor(int position, float positionOffset, int positionOffsetPixels) {
    mCurrentPageIndex = position;
    if (fromPage1ToPage2(position)) {
        if (positionOffset < FIRST_RATE) {
            /** 第1页，在0->50%区间偏移 */
            /** 矩形背景，高度放大40% */
            /**
             * 偏移到50%的时候height需要放大40%，defaultHeight=400，targetHeight=400*1.4=560
             *
             * offset=0
             * 400 * (1 + 0.4 * 0 * (1 / 0.5)) = 400
             *
             * offset=0.25
             * 400 * (1 + 0.4 * 0.25 * (1 / 0.5)) = 400 * 1.2 = 480
             *
             * offset=0.5
             * 400 * (1 + 0.4 * 0.5 * (1 / 0.5)) = 400 * 1.4 = 560
             *
             */
            mRectBgCurrentHeight =
                    (int) (mPage1RectBgDefaultHeight * (1 + FIRST_HEIGHT * positionOffset * (1 / FIRST_RATE)));
            /** 矩形背景，向上移动30dp */
            mRectBgCurrentTop = (int) (mPage1RectBgDefaultTop + (FIRST_TOP1 * positionOffset * (1 / FIRST_RATE)));

        } else {
            /** 第1页，在50%->100%区间偏移 */

            /** 矩形背景，上移30dp后，向下偏移60dp */
            mRectBgCurrentTop =
                    (int) (mPage1RectBgDefaultTop + FIRST_TOP1 + (FIRST_TOP2 * (positionOffset - FIRST_RATE) * 1.0 / (1 - FIRST_RATE)));
        }
    } else if (fromPage2ToPage3(position)) {
        /** 矩形背景，宽度缩小15% */
        mRectBgCurrentWidth = (int) (mPage2RectBgDefaultWidth * (1 + SECOND_WIDTH * positionOffset));
        mRectBgCurrentLeft = getScreenWidth() / 2 - mRectBgCurrentWidth / 2;

        /** 矩形背景，上移20dp */
        mRectBgCurrentTop = (int) (mPage2RectBgDefaultTop + (SECOND_TOP * positionOffset));

    } else if (fromPage3ToPage4(position)) {

        /** 背景矩形的宽度，减少10% */
        mRectBgCurrentWidth = mPage3RectBgDefaultWidth * (1 + THIRD_WIDTH * positionOffset);
        mRectBgCurrentLeft = getScreenWidth() / 2 - mRectBgCurrentWidth / 2;

        /** 背景矩形的高度，减少10% */
        mRectBgCurrentHeight = mPage3RectBgDefaultHeight * (1 + THIRD_HEIGHT * positionOffset);

        /** 逆时针旋转10度 */
        mRectBgCurrentDegree = THIRD_DEGREE * positionOffset;
    }
     /** 请求重新绘制 */
    postInvalidate();
}

最后在onDraw方法中，调用canvas.drawRoundRect()将计算好宽，高，left，top的圆角矩形在绘制在canvas上即可。

protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);

    RectF rect = new RectF();
    rect.left = mRectBgCurrentLeft;
    rect.top = mRectBgCurrentTop;
    rect.right = rect.left + mRectBgCurrentWidth;
    rect.bottom = rect.top + mRectBgCurrentHeight;

    canvas.rotate(mRectBgCurrentDegree, rect.left + mRectBgCurrentWidth / 2, rect.top + mRectBgCurrentHeight / 2);
    canvas.drawRoundRect(rect, mRectBgDefaultCorner, mRectBgDefaultCorner, mRectBgPaint);
}

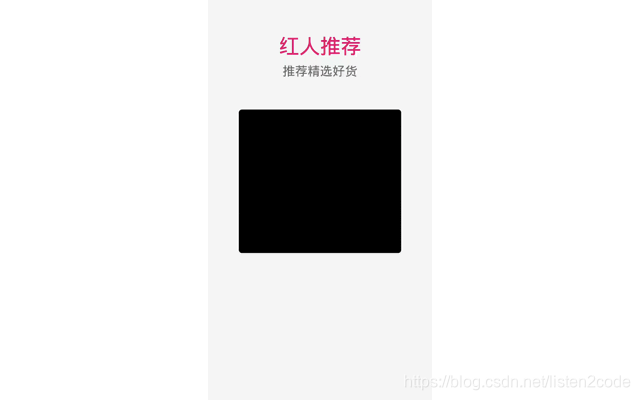

第2步：通过ViewPager的偏移offset，实现了矩形背景在页面间切换时的变化效果，如下：
在这里插入图片描述

根据offset实现第1页底部背景，第2，4页裂变图背景图变化

在TransforView的init()初始化方法中，获取并设置图片的默认宽，高，left，top。这里封装了1个ViewModel，里面记录了在canvas上绘制图形需要的bitmap，paint，matrix，width，height，left，top等属性。在调用ViewModel.create()的时候，通过matrix.postScale()将Bitmap缩放一定比例，以便在矩形背景上进行精确的绘制，比如：矩形背景的200，要在1排展示3张图，则每张图的宽度=(200-矩形左边距-矩形右边距-中间2张图的左右边距)/3。

public ViewModel create() {
    /** 缩放图片尺寸到合适的比例 */
    matrix.postScale(currentWidth / bitmap.getWidth(), currentHeight / bitmap.getHeight());
    bitmap = Bitmap.createBitmap(bitmap, 0, 0, bitmap.getWidth(), bitmap.getHeight(), matrix, true);
    return this;
}

private void init() {
    /** 第1页，底部背景图 */
    mPage1BottomBg =
        new ViewModel(getContext(), R.drawable.one_bottom_bg).alpha(255)
            .width(mPage1RectBgDefaultWidth - padding() * 2)
            .left(mPage1RectBgDefaultLeft + padding())
            // top距离=矩形背景top+height+5dp边距
            .top(mPage1RectBgDefaultTop + mPage1RectBgDefaultHeight + padding())
            .create();

    /** 第2页，裂变背景图 */
    for (int i = 0; i < 2; i++) {
        mPage2Split[i] =
            new ViewModel(getContext(), R.drawable.two_bg).width(mPage2RectBgDefaultWidth)
                .height(mPage2RectBgDefaultHeight)
                .left(mPage2RectBgDefaultLeft)
                .top(mPage2RectBgDefaultTop)
                .create();
    }
    /** 第4页，2张裂变背景图 */
    for (int i = 0; i < mPage4Split.length; i++) {
        mPage4Split[i] =
            new ViewModel(getContext(), R.drawable.four_bg)
                    .width(mPage4RectBgDefaultWidth)
                .height(mPage4RectBgDefaultHeight)
                .left(mPage4RectBgDefaultLeft)
                .top(mPage4RectBgDefaultTop);

    }
}

在transfor()中修改图片left，top，实现移动；第1页的底部背景图，根据viewPager向左滑动的距离，跟随左移，直到消失不可见。在第1页滑动到50%时，显示第2页裂变背景图，根据offset分别左右平移，第4页裂变图原理一致，只是绘制前需要通过Matrix.postRotate()将图进行旋转。

private void transfor(int position, float positionOffset, int positionOffsetPixels) {
        if (fromPage1ToPage2(position)) {
            /** 第1页，底部背景图，根据页面pian yi偏移offset向左偏移 */
            mPage1BottomBg.currentLeft = mPage1BottomBg.defaultLeft - positionOffsetPixels;

            if (positionOffset < FIRST_RATE) {

            } else {
                /** 第2页，计算裂变背景图的偏移px，并修改透明度渐变显示 */
                float offset = (mPage1RectBgDefaultWidth + dp2px(15)) * ((positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE)));
                mPage2Split[0].currentLeft = mPage2Split[0].defaultLeft - offset;
                mPage2Split[1].currentLeft = mPage2Split[0].defaultLeft + offset;
                /**
                 * 偏移到50%的时候alpha需要为0，偏移到100%，alpha需要为255，不过此时positionOffset的取值=0.5~1
                 *
                 * offset=0.5
                 * 255 * (0.5 - 0.5) * (1 / (1 - 0.5)))=255 * 0 = 0
                 *
                 * offset=0.75
                 * 255 * (0.75 - 0.5) * (1 / (1 - 0.5)))=255 * 0.5 = 127.5
                 *
                 * offset=1
                 * 255 * (1 - 0.5) * (1 / (1 - 0.5)))=255 * 1 = 255
                 */
                mPage2Split[0].alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));
                mPage2Split[1].alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));
            }
        } else if (fromPage2ToPage3(position)) {
            if (positionOffset < SECOND_RATE) {

            }
        } else if (fromPage3ToPage4(position)) {

            if (positionOffset < THIRD_RATE) {

            } else {
                /** 显示第4页，裂变背景图，并向左右平移 */
                float offset = (mPage4RectBgDefaultWidth + dp2px(40)) * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)));
                for (int i = 0; i < mPage4Split.length; i++) {
                    mPage4Split[i].matrix.reset();
                    mPage4Split[i].matrix.postScale(mPage4RectBgDefaultWidth / mPage4Split[i].bitmap.getWidth(), mPage4RectBgDefaultHeight / mPage4Split[i].bitmap.getHeight());

                    float currentLeft = 0;
                    if (i == 0) {
                        // 左移
                        currentLeft = mPage4RectBgDefaultLeft - offset;
                    } else if (i == 1) {
                        // 右移
                        currentLeft = mPage4RectBgDefaultLeft + offset;
                    }

                    // 平移
                    mPage4Split[i].matrix.postTranslate(currentLeft, mPage4RectBgDefaultTop);
                    // 旋转角度
                    mPage4Split[i].matrix.postRotate(THIRD_DEGREE, currentLeft + mPage4RectBgDefaultWidth/2,
                            mPage4RectBgDefaultTop + mPage4RectBgDefaultHeight/2);

                    mPage4Split[i].alpha((int) (255 * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)))));
                }
            }
        }
    }

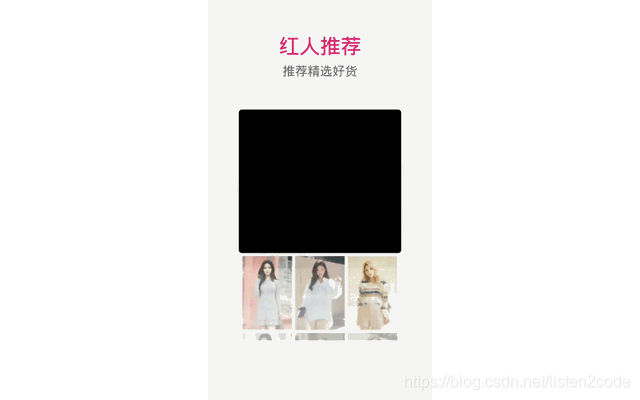

效果如下：
在这里插入图片描述

4个页面切换时，实现每个页面图片元素的隐藏，显示，变形等效果

在transfor()中，根据position判断当前页数，才知道当前是从第几页滑动到第几页，该隐藏，或显示哪些view。

private void transfor(int position, float positionOffset, int positionOffsetPixels) {
    if (fromPage1ToPage2(position)) {
        /** 第1页，底部背景图，根据页面向左偏移 */
        mPage1BottomBg.currentLeft = mPage1BottomBg.defaultLeft - positionOffsetPixels;

        if (positionOffset < FIRST_RATE) {

            /** 第1页，在0->50%区间偏移 */
            /** 矩形背景，高度放大40%，向上移动30dp */
            transformRectBgFrom1To2Before(positionOffset);

            /** 第1页，渐渐隐顶部图，底部图；透明度渐变消失，偏移到50%时完全消失 */
            stepByHidePage1Views(positionOffset);

        } else {

            /** 第1页，在50%->100%区间偏移 */
            /** 矩形背景，上移30dp后，向下偏移60dp */
            transformRectBgFrom1To2After(positionOffset);

            /** 第2页，渐渐显示顶部，3张模特图，底部图 */
            stepByShowPage2Views(positionOffset);

        }
    } else if (fromPage2ToPage3(position)) {
            /** 矩形背景，宽度缩小15%，上移20dp */
           transformRectBgFrom2To3(positionOffset);

           if (positionOffset < SECOND_RATE) {
               /** 第2页，在0->50%区间偏移，渐渐隐藏顶部，中间，底部，裂变背景图 */
               stepByHidePage2Views(positionOffset, positionOffsetPixels);
           } else {
               /** 第2页，在50->100%区间偏移，渐渐显示第3页，6张模特图 */
               stepByShowPage3Views(positionOffset);
           }
    } else if (fromPage3ToPage4(position)) {
            /** 背景矩形的宽度，高度减少10%，逆时针旋转10度 */
            transformRectBgFrom3To4(positionOffset);

            if (positionOffset < THIRD_RATE) {
                /** 渐渐缩放，隐藏第3页，6张模特图 */
                stepByHidePage3Views(positionOffset);

            } else {
                /** 渐渐显示第4页，顶部图，底部3张模特图，分裂背景图 */
                stepByShowPage4Views(positionOffset);
            }
    }
}

第1页->第2页，偏移区间0%-50%时

矩形背景，高度放大40%，向上移动30dp
渐渐隐藏第1页顶部，底部图；透明度渐变消失，偏移到50%时完全消失

private void transformRectBgFrom1To2Before(float positionOffset) {
        /** 矩形背景，高度放大40% */
        /**
         * 偏移到50%的时候height需要放大40%，defaultHeight=400，targetHeight=400*1.4=560
         *
         * offset=0
         * 400 * (1 + 0.4 * 0 * (1 / 0.5)) = 400
         *
         * offset=0.25
         * 400 * (1 + 0.4 * 0.25 * (1 / 0.5)) = 400 * 1.2 = 480
         *
         * offset=0.5
         * 400 * (1 + 0.4 * 0.5 * (1 / 0.5)) = 400 * 1.4 = 560
         *
         */
        mRectBgCurrentHeight =
            (int) (mPage1RectBgDefaultHeight * (1 + FIRST_HEIGHT * positionOffset * (1 / FIRST_RATE)));
        /** 矩形背景，向上移动30dp */
        mRectBgCurrentTop = (int) (mPage1RectBgDefaultTop + (FIRST_TOP1 * positionOffset * (1 / FIRST_RATE)));

private void stepByHidePage1Views(float positionOffset) {
        /**
         * 偏移到50%的时候alpha需要为0，view不可见
         *
         * offset=0
         * 255-(255*0.0*(1/0.5)) = 0
         *
         * offset=0.25
         * 255-(255*0.25*(1/0.5)) = 127
         *
         * offset=0.5
         * 255-(255*0.5*(1/0.5)) = 255
         */
        mPage1Top.alpha((int) (255 - (255 * positionOffset * (1 / FIRST_RATE))));
        mPage1Bottom.alpha((int) (255 - (255 * positionOffset * (1 / FIRST_RATE))));

        /** 第1页，顶部图向下移动 */
        mPage1Top.currentTop = mPage1Top.defaultTop + (FIRST_TOP2 + FIRST_TOP1) * positionOffset * (1 / FIRST_RATE);

        /** 第1页，底部图跟随顶部图向下移动 */
        mPage1Bottom.currentTop = mPage1Top.currentTop + mPage1Top.defaultHeight + padding();
    }

第1页->第2页，偏移区间50%-100%时

矩形背景，向下移动60dp
显示第2页裂变背景图，并左右平移
逐渐显示第2页，顶部，底部图，3张模特图

private void transformRectBgFrom1To2After(float positionOffset) {
        /** 快速滑动的时候，可能丢失最后一次绘制，所以需要在这里调重新设置一次，保证变化完成 */
        mRectBgCurrentHeight = mPage2RectBgDefaultHeight;
        mRectBgCurrentTop = mPage1RectBgDefaultTop + FIRST_TOP1;
        /** 第1页，在50%->100%区间偏移 */
        /** 矩形背景，在上上偏移30dp后，向下偏移60dp */
        mRectBgCurrentTop =
            (int) (mPage1RectBgDefaultTop + FIRST_TOP1 + (FIRST_TOP2 * (positionOffset - FIRST_RATE) * 1.0 / (1 - FIRST_RATE)));
    }

private void stepByShowPage2Views(float positionOffset) {
        /** 第2页，顶部图，跟随矩形背景下移 */
        mPage2Top.currentTop = mRectBgCurrentTop + padding();

        /** 第2页，底部图，跟随矩形背景下移 */
        mPage2Bottom.currentTop = mPage2Center[0].currentTop + mPage2Center[0].defaultHeight + padding();

        /** 第2页，计算裂变背景图的偏移px，并修改透明度渐变显示 */
        float offset =
            (mPage1RectBgDefaultWidth + dp2px(15)) * ((positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE)));
        mPage2Split[0].currentLeft = mPage2Split[0].defaultLeft - offset;
        mPage2Split[1].currentLeft = mPage2Split[0].defaultLeft + offset;
        /**
         * 偏移到50%的时候alpha需要为0，偏移到100%，alpha需要为255，不过此时positionOffset的取值=0.5~1
         *
         * offset=0.5
         * 255 * (0.5 - 0.5) * (1 / (1 - 0.5)))=255 * 0 = 0
         *
         * offset=0.75
         * 255 * (0.75 - 0.5) * (1 / (1 - 0.5)))=255 * 0.5 = 127.5
         *
         * offset=1
         * 255 * (1 - 0.5) * (1 / (1 - 0.5)))=255 * 1 = 255
         */
        mPage2Split[0].alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));
        mPage2Split[1].alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));

        /** 第2页，顶部，底部图，透明度渐变显示，偏移量达到100%，完成显示 */
        mPage2Top.alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));
        mPage2Bottom.alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));

        /** 第2页，显示中间3张模特图 */
        for (int i = 0; i < mPage2Center.length; i++) {
            if (i == 0) {
                /** 第2页，显示第1张模特图 */
                mPage2Center[i].currentWidth =
                    mPage2Center[i].defaultWidth * (positionOffset - FIRST_RATE) * 1 / (1 - FIRST_RATE);
                mPage2Center[i].currentHeight =
                    mPage2Center[i].defaultHeight * (positionOffset - FIRST_RATE) * 1 / (1 - FIRST_RATE);
                mPage2Center[i].alpha((int) (255 * (positionOffset - FIRST_RATE) * (1 / (1 - FIRST_RATE))));
                mPage2Center[i].currentTop = mPage2Top.currentTop + mPage2Top.currentHeight + padding();
            } else {
                /** 第2，3张模特图，在前1张显示到一半时才显示 */
                if (mPage2Center[i - 1].currentWidth >= mPage2Center[i - 1].defaultWidth / 2) {
                    float rate = mPage2Center[i - 1].widthRate() - 0.5f;
                    mPage2Center[i].currentWidth = mPage2Center[i].defaultWidth * (rate * 2);
                    mPage2Center[i].currentHeight = mPage2Center[i].defaultHeight * (rate * 2);
                    /** 第2，3张模特图，需要根据第1张图计算left */
                    mPage2Center[i].currentLeft =
                        mPage2Center[0].currentLeft + mPage2Center[0].currentWidth + padding();
                    mPage2Center[i].currentTop = mPage2Top.currentTop + mPage2Top.currentHeight + padding();
                    if (i == 2) {
                        /** 第3张模特图，根据第2张图计算top */
                        mPage2Center[i].currentTop =
                            mPage2Center[1].currentTop + mPage2Center[1].currentHeight + padding();
                    }
                    mPage2Center[i].alpha((int) (255 * (positionOffset * rate * 2)));
                } else {
                    mPage2Center[i].alpha(0);
                }
            }
        }
    }

第2页->第3页，偏移区间0%-100%时

矩形背景，宽度缩小15%
矩形背景，上移20dp

private void transformRectBgFrom2To3(float positionOffset) {
        /** 快速滑动的时候，可能丢失最后一次绘制，所以需要在这里调重新设置一次，保证变化完成 */
        mRectBgCurrentHeight = mPage2RectBgDefaultHeight;
        mRectBgCurrentTop = mPage2RectBgDefaultTop;

        /** 矩形背景，宽度缩小15% */
        mRectBgCurrentWidth = (int) (mPage2RectBgDefaultWidth * (1 + SECOND_WIDTH * positionOffset));
        mRectBgCurrentLeft = getScreenWidth() / 2 - mRectBgCurrentWidth / 2;

        /** 矩形背景，上移20dp */
        mRectBgCurrentTop = (int) (mPage2RectBgDefaultTop + (SECOND_TOP * positionOffset));
    }

第2页->第3页，偏移区间0%-50%时

裂变背景图跟随滑动，向左偏移至消失
渐渐减少透明度，隐藏第2页的顶部图，3张模特图，底部图

private void stepByHidePage2Views(float positionOffset, int positionOffsetPixels) {
        /** 裂变背景图，跟随滑动，向左偏移至消失 */
        mPage2Split[0].currentLeft =
            (mPage2Split[0].defaultLeft - mPage1RectBgDefaultWidth - dp2px(15)) - positionOffsetPixels
                * (1 / SECOND_RATE);
        mPage2Split[1].currentLeft =
            (mPage2Split[1].defaultLeft + mPage1RectBgDefaultWidth + dp2px(15)) - positionOffsetPixels
                * (1 / SECOND_RATE);
        mPage2Split[0].alpha((int) (255 - (255 * positionOffset * (1 / SECOND_RATE))));
        mPage2Split[1].alpha((int) (255 - (255 * positionOffset * (1 / SECOND_RATE))));

        /** 顶部图，3张模特图，底部图，跟随矩形背景上移 */
        mPage2Top.currentTop = mRectBgCurrentTop + padding();
        mPage2Center[0].currentTop = mPage2Top.currentTop + mPage2Top.currentHeight + padding();
        mPage2Center[1].currentTop = mPage2Center[0].currentTop;
        mPage2Center[2].currentTop = mPage2Center[1].currentTop + mPage2Center[1].currentHeight;
        mPage2Bottom.currentTop = mPage2Center[0].currentTop + mPage2Center[0].currentHeight + padding();

        /** 渐渐减少透明度，隐藏第2页的顶部图，3张模特图，底部图 */
        mPage2Top.alpha((int) (255 - (255 * positionOffset * (1 / SECOND_RATE))));
        mPage2Bottom.alpha((int) (255 - (255 * positionOffset * (1 / SECOND_RATE))));
        for (ViewModel viewModel : mPage2Center) {
            viewModel.alpha((int) (255 - (255 * positionOffset * (1 / SECOND_RATE))));
        }

        /** 因为矩形背景变窄了，所以渐渐减少第2页顶部图，底部图的宽度，实现跟随矩形背景宽度变化 */
        mPage2Top.currentWidth = mRectBgCurrentWidth - padding() * 2;
        mPage2Top.currentLeft = mRectBgCurrentLeft + padding();
        mPage2Bottom.currentWidth = mRectBgCurrentWidth - padding() * 2;
        mPage2Bottom.currentLeft = mRectBgCurrentLeft + padding();
        mPage2Bottom.currentLeft = mRectBgCurrentLeft + padding();

        /** 因为矩形背景变窄了，所以渐渐减少第2，3张模特图的宽高，left和top，实现跟随矩形背景宽度变化 */
        mPage2Center[0].currentLeft = mRectBgCurrentLeft + padding();
        mPage2Center[1].currentWidth = mRectBgCurrentWidth - padding() * 3 - mPage2Center[0].defaultWidth;
        mPage2Center[1].currentHeight = mPage2Center[1].currentWidth;
        mPage2Center[1].currentLeft = mPage2Center[0].currentLeft + mPage2Center[0].defaultWidth + padding();

        mPage2Center[2].currentWidth = mRectBgCurrentWidth - padding() * 3 - mPage2Center[0].defaultWidth;
        mPage2Center[2].currentHeight = mPage2Center[2].currentWidth;
        mPage2Center[2].currentLeft = mPage2Center[0].currentLeft + mPage2Center[0].defaultWidth + padding();
        mPage2Center[2].currentTop = mPage2Center[1].currentTop + mPage2Center[1].currentHeight + padding();
    }

第2页->第3页，偏移区间50%-100%时

依次显示第3页，6张模特图

private void stepByShowPage3Views(float positionOffset) {
        /** 第2页，在50->100%区间偏移，显示第3页，6张模特图 */
        for (int i = 0; i < mPage3Model.length; i++) {
            if (i == 0) {
                /** 第1张模特图先显示 */
                if (mPage3Model[i].paint.getAlpha() < 255) {
                    mPage3Model[i].alpha((int) (255 * (positionOffset - SECOND_RATE) * (1 / (1 - SECOND_RATE))));
                }
            } else {
                /** 其他模特图在前1张显示50%透明度的时候再依次展示 */
                if (mPage3Model[i - 1].paint.getAlpha() >= 255 / 2) {
                    float rate = mPage3Model[i - 1].paint.getAlpha() / 255.0f - 0.5f;
                    mPage3Model[i].alpha((int) (255 * (rate * 2)));
                } else {
                    mPage3Model[i].alpha(0);
                }
            }

            /** 6张模特图，跟随矩形背景上移 */
            if (i < mPage3ModelResources.length / 2) {
                /** 第1排，3张模特图的top计算 */
                mPage3Model[i].currentTop = mRectBgCurrentTop + padding();
            } else {
                /** 第1排，3张模特图的top，需要加上第一排的height */
                mPage3Model[i].currentTop = mRectBgCurrentTop + mPage3ModelDefaultHeight + padding() * 2;
            }
        }
    }

第3页->第4页，偏移区间0%-100%时

矩形背景，宽度缩小10%
矩形背景，高度缩小10%
矩形背景，逆时针旋转10度

private void transformRectBgFrom3To4(float positionOffset) {
        /** 快速滑动的时候，可能丢失最后一次绘制，所以需要在这里调重新设置一次，保证变化完成 */
        mRectBgCurrentWidth = mPage3RectBgDefaultWidth;
        mRectBgCurrentTop = mPage3RectBgDefaultTop;

        /** 调整第4页，背景矩形的宽高和角度 */
        /** 背景矩形的宽度，在第3页调整宽度的基础上进行缩小 */
        mRectBgCurrentWidth = mPage3RectBgDefaultWidth * (1 + THIRD_WIDTH * positionOffset);
        mRectBgCurrentLeft = getScreenWidth() / 2 - mRectBgCurrentWidth / 2;
        /** 背景矩形的高度，在第2页调整高度的基础上进行缩小 */
        mRectBgCurrentHeight = mPage3RectBgDefaultHeight * (1 + THIRD_HEIGHT * positionOffset);
        /** 背景矩形逆时针旋转 */
        mRectBgCurrentDegree = THIRD_DEGREE * positionOffset;
    }

第3页->第4页，偏移区间0%-50%时

渐渐缩放，隐藏6张模特图

private void stepByHidePage3Views(float positionOffset) {
        /** 隐藏第3页6张模特图 */
        /** 从第1排，第3-1张开始，依次缩放 */
        for (int i = mPage3ModelResources.length / 2 - 1; i >= 0; i--) {
            if (i == mPage3ModelResources.length / 2 - 1) {
                /** 如果是第1排，第3张，则开始缩放 */
                mPage3Model[i].currentHeight =
                    mPage3Model[i].defaultHeight * (1 - positionOffset * (1 / (1 - THIRD_RATE)));
                mPage3Model[i].currentWidth =
                    mPage3Model[i].defaultWidth * (1 - positionOffset * (1 / (1 - THIRD_RATE)));
            } else {
                /** 如果是第1排，第1/2张，则判断后1张缩放到一半的时候开始自己的缩放 */
                if (mPage3Model[i + 1].currentHeight <= mPage3Model[i + 1].defaultHeight / 2) {
                    mPage3Model[i].currentHeight = mPage3Model[i].defaultHeight * mPage3Model[i + 1].heightRate() * 2;
                    mPage3Model[i].currentWidth = mPage3Model[i].defaultWidth * mPage3Model[i + 1].heightRate() * 2;
                } else {
                    mPage3Model[i].currentHeight = mPage3Model[i].defaultHeight;
                    mPage3Model[i].currentWidth = mPage3Model[i].defaultWidth;
                }
            }

            /** 跳转left，top，实现居中缩放 */
            mPage3Model[i].currentLeft =
                mPage3Model[i].defaultLeft + mPage3Model[i].defaultWidth / 2 - mPage3Model[i].currentWidth / 2;
            mPage3Model[i].currentTop =
                mPage3Model[i].defaultTop + mPage3Model[i].defaultHeight / 2 - mPage3Model[i].currentHeight / 2;
        }

        /** 从第1排，第4-6张开始，依次缩放 */
        for (int i = mPage3ModelResources.length / 2; i < mPage3ModelResources.length; i++) {
            if (i == mPage3ModelResources.length / 2) {
                /** 如果是第2排，第1张，则开始缩放 */
                mPage3Model[i].currentHeight =
                    mPage3Model[i].defaultHeight * (1 - positionOffset * (1 / (1 - THIRD_RATE)));
                mPage3Model[i].currentWidth =
                    mPage3Model[i].defaultWidth * (1 - positionOffset * (1 / (1 - THIRD_RATE)));
            } else {
                /** 如果是第2排，第5/6张，则判断前1张缩放到一半的时候开始自己的缩放 */
                if (mPage3Model[i - 1].currentHeight <= mPage3Model[i - 1].defaultHeight / 2) {
                    mPage3Model[i].currentHeight = mPage3Model[i].defaultHeight * mPage3Model[i - 1].heightRate() * 2;
                    mPage3Model[i].currentWidth = mPage3Model[i].defaultWidth * mPage3Model[i - 1].heightRate() * 2;
                } else {
                    mPage3Model[i].currentHeight = mPage3Model[i].defaultHeight;
                    mPage3Model[i].currentWidth = mPage3Model[i].defaultWidth;
                }
            }

            /** 跳转left，top，实现居中缩放 */
            mPage3Model[i].currentLeft =
                mPage3Model[i].defaultLeft + mPage3Model[i].defaultWidth / 2 - mPage3Model[i].currentWidth / 2;
            mPage3Model[i].currentTop =
                mPage3Model[i].defaultTop + mPage3Model[i].defaultHeight / 2 - mPage3Model[i].currentHeight / 2;
        }
    }

第3页->第4页，偏移区间50%-100%时

渐渐显示顶部图，底部3张模特图
显示第4页裂变背景图，并左右平移

private void stepByShowPage4Views(float positionOffset) {
        /** 显示第4页，裂变背景图，并向左右平移 */
        float offset = (mPage4RectBgDefaultWidth + dp2px(40)) * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)));
        for (int i = 0; i < mPage4Split.length; i++) {
            mPage4Split[i].matrix.reset();
            mPage4Split[i].matrix.postScale(mPage4RectBgDefaultWidth / mPage4Split[i].bitmap.getWidth(), mPage4RectBgDefaultHeight / mPage4Split[i].bitmap.getHeight());

            float currentLeft = 0;
            if (i == 0) {
                // 左移
                currentLeft = mPage4RectBgDefaultLeft - offset;
            } else if (i == 1) {
                // 右移
                currentLeft = mPage4RectBgDefaultLeft + offset;
            }

            // 平移
            mPage4Split[i].matrix.postTranslate(currentLeft, mPage4RectBgDefaultTop);
            // 旋转角度
            mPage4Split[i].matrix.postRotate(THIRD_DEGREE, currentLeft + mPage4RectBgDefaultWidth/2,
                    mPage4RectBgDefaultTop + mPage4RectBgDefaultHeight/2);

            mPage4Split[i].alpha((int) (255 * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)))));
        }

        /** 显示第4页，顶部模特图 */
        mPage4Top.alpha((int) (255 * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)))));

        /** 显示第4页，底部3张模特图 */
        for (int i = 0; i < mPage4Model.length; i++) {
            if (i == 0) {
                mPage4Model[i].currentWidth =
                    mPage4Model[i].defaultWidth * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)));
                mPage4Model[i].currentHeight =
                    mPage4Model[i].defaultHeight * ((positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE)));
                mPage4Model[i].alpha((int) (255 * (positionOffset - THIRD_RATE) * (1 / (1 - THIRD_RATE))));
            } else {
                if (mPage4Model[i - 1].currentWidth >= mPage4ModelDefaultWidth / 2) {
                    mPage4Model[i].currentWidth =
                        mPage4Model[i].defaultWidth * ((mPage4Model[i - 1].widthRate() - 0.5f) * 2);
                    mPage4Model[i].currentHeight =
                        mPage4Model[i].defaultHeight * ((mPage4Model[i - 1].widthRate() - 0.5f) * 2);
                    mPage4Model[i].currentLeft =
                        mPage4Model[i - 1].currentLeft + mPage4Model[i - 1].currentWidth + padding();
                    mPage4Model[i].alpha((int) (255 * (mPage4Model[i - 1].widthRate() - 0.5f) * 2));
                }
            }
        }
    }

最后在onDraw()，将计算好偏移值的view都绘制出来。

protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        /** 按重叠顺序绘制 */
        if (fromPage1ToPage2(mCurrentPageIndex)) {

            /** 绘制第1页，底部背景图 */
            drawBitmap(canvas, mPage1BottomBg);

            /** 绘制第2页，裂变背景图 */
            drawBitmap(canvas, mPage2Split[0]);
            drawBitmap(canvas, mPage2Split[1]);

            /** 绘制白色矩形背景 */
            drawWhiteRectBackgroud(canvas);

            drawPage1InCanvas(canvas);
            drawPage2InCanvas(canvas);

        } else if (fromPage2ToPage3(mCurrentPageIndex)) {

            /** 绘制第2页，裂变背景图 */
            drawBitmap(canvas, mPage2Split[0]);
            drawBitmap(canvas, mPage2Split[1]);

            /** 绘制矩形背景 */
            drawWhiteRectBackgroud(canvas);

            drawPage2InCanvas(canvas);
            drawPage3InCanvas(canvas);

        } else if (fromPage3ToPage4(mCurrentPageIndex)) {
            /** 绘制第4页，裂变背景图 */
            drawBitmapMatrix(canvas, mPage4Split[0]);
            drawBitmapMatrix(canvas, mPage4Split[1]);

            /** 绘制矩形背景 */
            drawWhiteRectBackgroud(canvas);

            drawPage3InCanvas(canvas);
            drawPage4InCanvas(canvas);

        } else if (isPage4(mCurrentPageIndex)) {

            /** 绘制第4页，裂变背景图 */
            drawBitmapMatrix(canvas, mPage4Split[0]);
            drawBitmapMatrix(canvas, mPage4Split[1]);

            /** 绘制矩形背景 */
            drawWhiteRectBackgroud(canvas);

            drawPage4InCanvas(canvas);
        }
    }

最终效果：
在这里插入图片描述

目前还有一些细节的效果，以及适配，性能调优还没实现。虽然原理不难，不过要真正完整的实现以上效果，也算呕心沥血吧！难点就在于如何精细化的控制每个view的属性，因为页面中每个图片的位置，大小都是在参照其他view的基础上进行计算后得出的。现在市场上很多APP的欢迎页都有类似比较动态的效果，原理就是ViewPager+Canvas绘制，掌握了本文的demo，其他实现原理应该是一样样的。感兴趣的朋友可以Github上下载源码查看，注释还算清晰，有什么问题页欢迎提出，如果本文稍微对您有点启示的话还请点个“喜欢”，谢谢了

收录于
