（本文是DeepLearning.AI课程笔记）

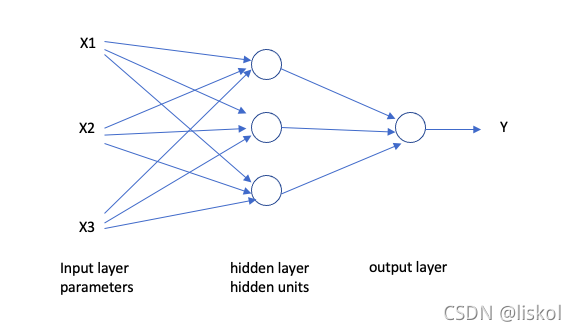

一个简单的神经网络：

x=(x1,x2,x3)为自变量，Y为因变量。

神经网络应用于有监督学习。神经网络的输入可以是结构数据或非结构数据（图像，语音，文本等）不同神经网络解决不同问题，如CNN用于图像，RNN用于语音、翻译问题等。

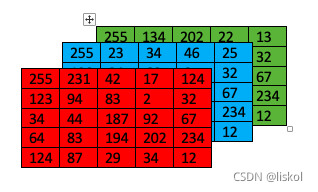

以图像二分类问题为例。一个64px*64px的图像在计算机中可表示为3个64*64矩阵（红黄蓝矩阵）。这三个矩阵作为输入，将转化为一个 3*64*64=12288 维列向量X。y=0，1.

$x= \begin{pmatrix} 255\\ 231\\ ...\\ 255\\ 23\\ ...\\ 255\\ 134\\ ...\end{pmatrix}$ $N_{x} = 64 \times 64 \times 3 = 12288$

有m个图像作为训练集，每个training example表示为： $(x^{(1)}, y^{(1)}),(x^{(2)}, y^{(2)}),(x^{(3)}, y^{(3)}),...(x^{(m)}, y^{(m)})$

将 m 个 $x$ （12288维向量）组成一个 $12288 \times m$ 矩阵。Y则为m维行向量。

$X=\begin{pmatrix} | & |&| & | & \\ x^{(1)} & x^{(2)} & ... & x^{(m)}& \\ |& | & |& |& \end{pmatrix}$ . $Y= \begin{pmatrix} y^{(1)} & y^{(2)} & ... & y^{(m)} \end{pmatrix}$

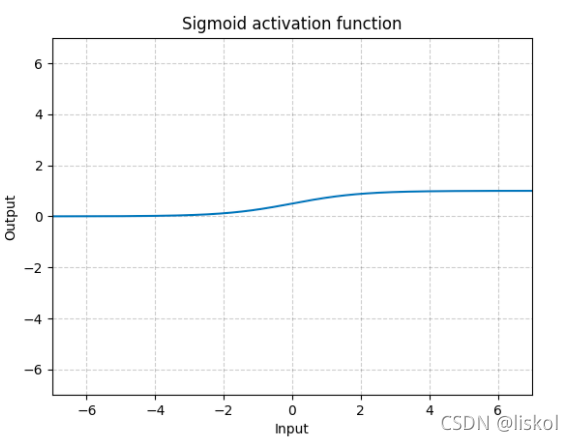

每个hidden unit会计算X线性组合的activation function（激活函数），可选用sigmoid函数。对单个样本：

$\widehat{y} = \sigma (w^{T}x + b).$ $\sigma = \frac{1}{1 + e^{-z}}$ 这里 $z = w^{T}x+ b$

单个训练样本sigmoid函数的损失函数（lost function）是：

$L(\widehat{y}, y) = - ( y \cdot log(\widehat{y})+ (1-y) \cdot log(1-\widehat{y}))$

if $y=0$ $L(\widehat{y},y) =- log(1-\widehat{y})$ .

全部训练集的cost function是(cross entropy loss)：

$J(w, b) = \frac{1}{m} \sum_{i=1}^{m} L(\widehat{y^{(i)}}, y^{(i)}) = -\frac{1}{m} \sum_{i=1}^{m} ( y^{(i)}\cdot log(\widehat{y^{i}}) + (1-y^{(i)}) \cdot log (1- \widehat{y^{(i)}}))$

需要训练优化w, b以得到最小的J(w,b)。优化算法可选gradient descent (梯度下降)，重复对J(w,b)函数求偏导，神经网络的computation graph(计算图)可计算求导。

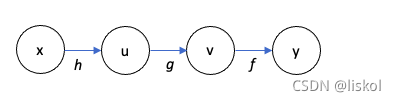

计算图是一种表示方程的图（语言），节点为变量，边为函数计算。例如：

$u = h(x), v = g(u), y=f(v), y = f(g(h(x)))$

基于链式法则，该图也可表示微分： $\frac{dy}{dx} = \frac{dy}{dv} \frac{dv}{du}\frac{du}{dx}$

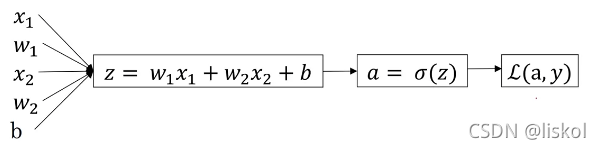

简单举例，自变量x为二维向量（x1, x2）单个训练样本的二分类问题，求导过程为：

根据链式法则计算lost函数对变量 $w_{1}, w_{2}$ 的偏导数 $\frac{dL(a,y)}{da}\frac{da}{dz}\frac{\partial z}{\partial w_{1}}$ , $\frac{dL(a,y)}{da}\frac{da}{dz}\frac{\partial z}{\partial w_{2}}$

单个样本的损失函数： $L(a, y) = - ( y \cdot log(a)+ (1-y) \cdot log(1-a))$ . $(a=\widehat{y})$

求偏导：

$\frac{dL(a,y)}{da} = -\frac{y}{a}+\frac{1-y}{1-a}$ $\frac{dL(a,y)}{dz} = \frac{dL(a,y)}{da}\frac{da}{dz} = (-\frac{y}{a}+\frac{1-y}{1-a}) \cdot a(1-a) = a-y$

$\frac{\partial z}{\partial w_{1}} =x_{1}$ , $\frac{\partial z}{\partial w_{2}} = x_{2}$ . $\frac{\partial L(a,y)}{\partial w_{1}} = x_{1}(a-y)$ . $\frac{\partial L(a,y)}{\partial w_{2}} = x_{2}(a-y)$

m个样本的损失函数： $\frac{1}{m} \sum_{i=1}^{m} L(a^{(i)}, y^{(i)}) = -\frac{1}{m} \sum_{i=1}^{m} ( y^{(i)}\cdot log(a^{(i)}) + (1-y^{(i)}) \cdot log (1- a^{(i)}))$

求偏导：

$dw_{1} = \frac{\partial L(a,y)}{\partial w_{1}} = \frac{1}{m}\sum_{i=1}^{m}x_{1}^{(i)}(a^{(i)}-y^{(i)})$ . $dw_{2}=\frac{\partial L(a,y)}{\partial w_{2}} = \frac{1}{m}\sum_{i=1}^{m}x_{2}^{(i)}(a^{(i)}-y^{(i)})$

Gradiant Descent （梯度下降， $\alpha$ 为learning rate）:

$w_{1} = w_{1} - \alpha \cdot dw_{1}$ . $w_{2} = w_{2} - \alpha \cdot dw_{2}$

将m个样本的计算向量化（vectorize）：

$X=\begin{pmatrix} | & |&| & | & \\ x^{(1)} & x^{(2)} & ... & x^{(m)}& \\ |& | & |& |& \end{pmatrix}$ , $Y = \begin{bmatrix} y^{(1)} & y^{(2)} & y^{(3)}& ...& y^{(m)} \end{bmatrix}$

$x^{(i)}$ 是 $\begin{pmatrix} n_{x} ,& 1 \end{pmatrix}$ 向量，X是 $\begin{pmatrix} n_{x},& m \end{pmatrix}$ 矩阵， $w^{T}$ 是 $\begin{pmatrix} 1,& n_{x} \end{pmatrix}$ 向量, Y是 $\begin{pmatrix} 1,& m \end{pmatrix}$ 向量

X的线性组合， $Z = \begin{bmatrix} z^{(1)} & z^{(2)} & z^{(3)} & ...& z^{(m)} \end{bmatrix}$

$=w^{T}X + \begin{bmatrix} b& b &b & ... & b \end{bmatrix} =\begin{bmatrix} w^{T} x^{(1)} + b & w^{T} x^{(2)} + b & w^{T} x^{(3)} + b & ...& w^{T} x^{(m)} + b \end{bmatrix}$

计算sigmoid函数矩阵

$A = \begin{bmatrix} \sigma (z^{(1)})& \sigma (z^{(2)}) & \sigma (z^{(3)})& ...& \sigma (z^{(m)}) \end{bmatrix} = \sigma (Z)$

计算偏导函数矩阵

$dZ = \begin{bmatrix} dz^{(1)}& dz^{(2)}& dz^{(3)} & ... & dz^{(m)} \end{bmatrix}$

$= \begin{bmatrix} a^{(1)}-y^{(1)}& a^{(2)}-y^{(2)} & a^{(3)}-y^{(3)} & ... & a^{(m)}-y^{(m)} \end{bmatrix}$

$=A-Y$

$dw= \frac{1}{m}\begin{bmatrix} x_{1}^{(1)} & x_{1}^{(2)} & x_{1}^{(3)} & ... & x_{1}^{(m)}\\ x_{2}^{(1)} & x_{2}^{(2)}& x_{2}^{(3)} & ... & x_{2}^{(m)}\\ x_{3}^{(1)} & x_{3}^{(2)}& x_{3}^{(3)}& ... & x_{3}^{(m)}\\ ...& ...& ... & ... & ...\\ x_{n}^{(1)} & x_{n}^{(2)} &x_{n}^{(3)} & ... & x_{n}^{(m)} \end{bmatrix} \begin{bmatrix} dz^{(1)}\\ dz^{(2)}\\ dz^{(3)}\\ ...\\ dz^{(m)} \end{bmatrix} =\frac{1}{m}\begin{bmatrix} x_{1}^{(1)}dz^{(1)} + x_{1}^{(2)}dz^{(2)} + x_{1}^{(3)}dz^{(3)} + ...+ x_{1}^{(m)}dz^{(m)}\\ x_{2}^{(1)}dz^{(1)} + x_{2}^{(2)}dz^{(2)} + x_{2}^{(3)}dz^{(3)} + ...+ x_{2}^{(m)}dz^{(m)}\\ x_{3}^{(1)}dz^{(1)} + x_{3}^{(2)}dz^{(2)} + x_{3}^{(3)}dz^{(3)} + ...+ x_{3}^{(m)}dz^{(m)}\\ ...\\ x_{n}^{(1)}dz^{(1)} + x_{n}^{(2)}dz^{(2)} + x_{n}^{(3)}dz^{(3)} + ...+ x_{n}^{(m)}dz^{(m)}\end{bmatrix}$

可知：

$dw=\frac{1}{m}XdZ^{T} = \frac{1}{m} X(A-Y)^{T}$ , 是（n, 1）维向量，（ $dw^{T} = \frac{1}{m} (A-Y)X^{T}$ , (1,n)维向量）

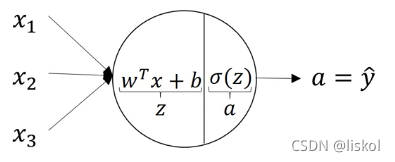

神经网络的一个节点表示两步计算：

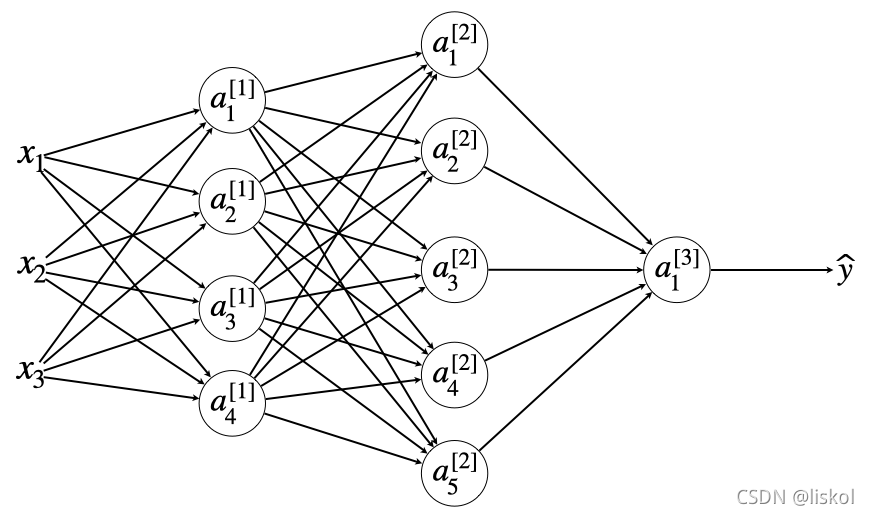

神经网络每一个layer的每个节点有单独的 $w$ 向量和 $b$ 作为参数。第 $i$ 层的第 $j$ 个节点用 $a_{j}^{[i]}$ ，举例：

对单个样本, . $x = \begin{bmatrix} x_{1}\\ x_{2}\\ x_{3}\end{bmatrix}$ 是（3，1）维向量：

$z_{1}^{[1]} = w_{1}^{[1]T}x + b_{1}^{[1]},$ . $a_{1}^{[1]} = \sigma (z_{1}^{[1]})$ ，这里 $w_{1}^{[1]T}$ 是 $\begin{pmatrix} 1,& 3 \end{pmatrix}$ 维向量， $b_{1}^{[1]},z_{1}^{[1]},a_{1}^{[1]}$ 是矢量

$z_{2}^{[1]} = w_{2}^{[1]T}x + b_{2}^{[1]},$ $a_{2}^{[1]} = \sigma (z_{2}^{[1]})$ 以下同上，略

$z_{3}^{[1]} = w_{3}^{[1]T}x + b_{3}^{[1]},$ $a_{3}^{[1]} = \sigma (z_{3}^{[1]})$

$z_{4}^{[1]} = w_{4}^{[1]T}x + b_{4}^{[1]},$ $a_{4}^{[1]} = \sigma (z_{4}^{[1]})$

做矩阵计算，则用W表示参数矩阵，这个layer的 $W^{[1]} = \begin{bmatrix} -- & w_{1}^{[1]T} & --\\ -- & w_{2}^{[1]T} & -- \\ -- & w_{3}^{[1]T} & -- \\ -- & w_{4}^{[1]T} & -- \end{bmatrix}$ 是（4，3）维矩阵， $b^{[1]} = \begin{bmatrix} b_{1}^{[1]}\\ b_{2}^{[1]}\\ b_{3}^{[1]}\\ b_{4}^{[1]} \end{bmatrix}$ 是（4，1）维向量。表达式简化为：

$z^{[1]} = W^{[1]}x + b^{[1]}$ , $a^{[1]} = \sigma (z^{[1]})$

以向量表示layer 1输出： $a^{[1]} = \begin{bmatrix} a_{1}^{[1]}\\ a_{2}^{[1]}\\ a_{3}^{[1]}\\ a_{4}^{[1]}\end{bmatrix}$ 是（4，1）维向量

$z_{1}^{[2]} = w_{1}^{[2]T}a^{[1]} + b_{1}^{[2]},$ $a_{1}^{[2]} = \sigma (z_{1}^{[2]})$ 这里 $w_{1}^{[2]T}$ 是（1，4）维向量， $b_{1}^{[2]}$ ， $z_{1}^{[2]}$ ， $a_{1}^{[2]}$ 是矢量

$z_{2}^{[2]} = w_{2}^{[2]T}a^{[1]} + b_{2}^{[2]},$ $a_{2}^{[2]} = \sigma (z_{2}^{[2]})$ 以下同上，略

$z_{3}^{[2]} = w_{3}^{[2]T}a^{[1]} + b_{3}^{[2]},$ $a_{3}^{[2]} = \sigma (z_{3}^{[2]})$

$z_{4}^{[2]} = w_{4}^{[2]T}a^{[1]} + b_{4}^{[2]},$ $a_{4}^{[2]} = \sigma (z_{4}^{[2]})$

$z_{5}^{[2]} = w_{5}^{[2]T}a^{[1]} + b_{5}^{[2]},$ $a_{5}^{[2]} = \sigma (z_{5}^{[2]})$

做矩阵计算，W表示参数矩阵，这个layer的 $W^{[2]} = \begin{bmatrix} -- & w_{1}^{[2]T} & -- \\ -- & w_{2}^{[2]T} & -- \\ -- & w_{3}^{[2]T} & -- \\ -- & w_{4}^{[2]T} & -- \\ -- & w_{5}^{[2]T} & -- \end{bmatrix}$ 是（5，4）维矩阵， $b^{[2]} = \begin{bmatrix} b_{1}^{[2]}\\ b_{2}^{[2]}\\ b_{3}^{[2]}\\ b_{4}^{[2]}\\ b_{5}^{[2]} \end{bmatrix}$ 是（5，1）维向量。表达式简化为：

$z^{[2]} = W^{[2]}a^{[1]} + b^{[1]}$ , $a^{[2]} = \sigma (z^{[2]})$

以向量表示layer 2输出： $z^{[2]} = \begin{bmatrix} z_{1}^{[2]}\\ z_{2}^{[2]}\\ z_{3}^{[2]}\\ z_{4}^{[2]}\\ z_{5}^{[2]}\end{bmatrix}$ 是（5，4）* （4，1）= （5，1）维向量，每个节点输出一个矢量（线性组合），因此是（5，1）

$a^{[2]} = \begin{bmatrix} a_{1}^{[2]}\\ a_{2}^{[2]}\\ a_{3}^{[2]}\\ a_{4}^{[2]}\\ a_{5}^{[2]}\end{bmatrix}$ 是（5，1）维向量

$z_{1}^{[3]} = w_{1}^{[3]T}a^{[2]} + b_{1}^{[3]},$ $a_{1}^{[3]} = \sigma (z_{1}^{[3]})$ 输出矢量 $\widehat{y}$

可知：layer n的参数矩阵 $W^{[n]}$ 的维度是（ $l_{n}$ ， $l_{n-1}$ ）， $l_{n}$ 是n层节点数， $l_{n-1}$ 是n-1层节点数，矩阵的每一行是本层每个节点的参数，行数=本层节点数；每个节点和上一层全部节点矩阵乘（线性组合），每个节点的列数是上一层节点数，列数=上一层节点数。

对m个样本，遍历进行相同计算：

for i = 1 to m :

$z^{[1](i)} = W^{[1]}x^{(i)} + b^{[1]}, a^{[1](i)} = \sigma (z^{[1](i)})$

$z^{[2](i)} = W^{[2]} a^{[1](i)}+ b^{[2]}, a^{[2](i)} = \sigma (z^{[2](i)})$

$z^{[3](i)} = W^{[3]} a^{[2](i)}+ b^{[3]}, a^{[3](i)} = \sigma (z^{[3](i)}) = \widehat{y}^{(i)}$

将遍历过程转换为矩阵计算：

$X = \begin{bmatrix} | & |&| & ... &| \\ x^{(1)} & x^{(2)} & x^{(3)} & ... & x^{(m)} \\ |& |& | & ... &| \end{bmatrix}$ . 是（ $n_{x}$ ， $m$ ）维矩阵， $n_{x}$ 是向量 $x^{(i)}$ 的维数，m是样本数，每一列表示一个样本向量

$Z^{[1]} = \begin{bmatrix} | & |&| & ... & |\\ z^{[1](1)} & z^{[1](2)} & z^{[1](3)} & ... &z^{[1](m)} \\ | & |& | & ... & | \end{bmatrix}$ . 是（ $l_{1}$ ， $m$ ）维矩阵， $l_{1}$ 是layer 1的节点数，每一列是该层每个节点和一个样本的线性组合值，这个列向量的维数=（本层节点数，1）,这是因为每个节点输出一个线性组合矢量。

$A^{[1]} = \begin{bmatrix} | & |&| & ... & |\\ a^{[1](1)} & a^{[1](2)} & a^{[1](3)} & ... &a^{[1](m)} \\ | & |& | & ... & | \end{bmatrix}$ . 是（ $l_{1}$ ， $m$ ）维矩阵， $l_{1}$ 是layer 1的节点数， $A^{[1]}$ 是 $Z^{[1]}$ 经过sigmoid函数计算后的值，和 $Z^{[1]}$ 维度相同。

$Z^{[2]}$ ， $A^{[2]}$ 是（ $l_{2}$ ， $m$ ）维矩阵， $l_{2}$ 是layer 2的节点数，

...

表达式简化为矩阵式：

Forward Propagation（计算 $\widehat{Y}$ ）:

$Z^{[1]} = W^{[1]} X + b^{[1]}, A^{[1]} = \sigma (Z^{[1]} )$ . （ $l_{1}$ ，m）

$Z^{[2]} = W^{[2]} A^{[1]} + b^{[2]}, A^{[2]} = \sigma (Z^{[2]} )$ ( $l_{2}$ ，m)

$Z^{[3]} = W^{[3]} A^{[2]} + b^{[3]}, A^{[3]} = \sigma (Z^{[3]} ) = \widehat{Y} = \begin{bmatrix} \widehat{y}^{(1)}& \widehat{y}^{(2)} & \widehat{y}^{(3)} & ...& \widehat{y}^{(m)} \end{bmatrix}$ . (1, m)
