蜂鸟e203MCU的CPU定时器管理

1. 前言

笔者最近需要封装一些时间戳相关的API，对于RISC-V架构的CPU定时器相关配置方式基本忘光光了，所以简单复习了一下相关内容。需要深入了解的话可以阅读RISC-V架构手册的卷二第三章。

因为蜂鸟e203MCU仅支持RISC-V架构的机器模式(Machine Mode),本文仅讨论机器模式下的CPU定时器管理。

2.RISC-V架构的CPU 定时器

首先看CPU定时器中断的开启与关闭。

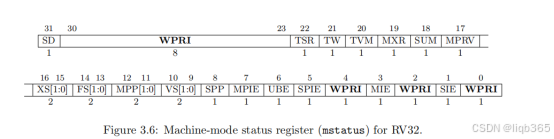

对于机器模式下全局中断的开关，可以通过mstatus寄存器的MIE字段进行控制。

MIE字段对应机器模式下的全局中断开关控制，SIE字段对应的是监督模式下的全局中断开关控制。

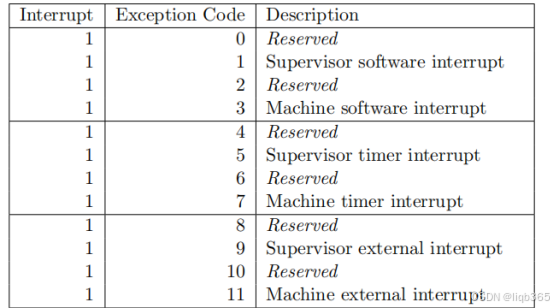

RSIC-V架构将中断分为外部中断，定时器中断，软件中断和调试中断四种类型。机器模式下，每种类型的中断发生的时候mcause寄存器会填入对应类型中断的编号，其编号值为：

相应的，每种类型的中断其开关控制可以在CSR寄存器MIE中进行配置。

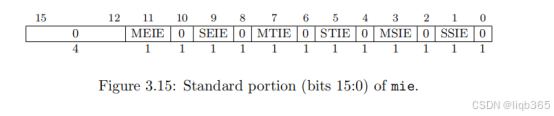

MIE寄存器的字段格式为：

相关字段可以解释为：

字段	功能
MEIE	机器模式下外部中断的中断使能控制
MTIE	机器模式下定时器中断的中断使能控制
