ARMv8架构TLB （Transaction Lookaside Buffers）基本信息 （一）

本文节录自自撰《Linux内核原理》的部分章节。

A.58 ARMv8架构TLB （Transaction Lookaside Buffers）基本信息 （一）

A.58.1 格式

ARMv8的TLB没有固定格式。这点在架构手册中有说明：

（截图自架构手册D5.9.2 About Armv8 Translation Lookaside Buffers (TLBs)章节）

一般包含的字段：虚拟地址，物理地址，缓存策略，访问权限，ASID和VMID。

A.58.2 TLBI指令

I: Invalid

格式：

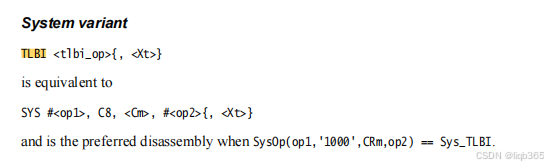

（截图自架构手册C3.1.6 System instructions ）

常用Invalid操作：

编号	操作符	操作
1	ALLEn	使ELn中所有TLB无效。
2	ALLEnIS	使ELn中所有内部共享的TLB无效。
3	ASIDE1	使EL1中ASID包含的TLB无效。
4	ASIDE1IS	使EL1中ASID包含的内部共享TLB无效。
5	VAAE1	EL1中虚拟地址指定的所有TLB无效。
6	VAAE1IS	EL1中虚拟地址指定的所有内部共享TLB无效。
7	VAEn	ELn中所有虚拟地址指定的TLB无效。
8	VAEnIS	ELn中所有虚拟地址指定的内部共享TLB无效。

A.58.3 Linux的相关API

在arch/arm64/include/asm/tlbflush.h中定义。

编号	操作符	操作
1	flush_tlb_all	CPU上全部TLB无效。
2	flush_tlb_mm	进程的用户空间全部TLB无效。
3	flush_tlb_page	虚拟地址对应的page的TLB无效。
4	flush_tlb_range	进程地址空间中一段地址的TLB无效。
5	flush_tlb_kernel_range	内核地址空间中一段地址的TLB无效。
