CCNP课程实验-04-BGP_CFG

实验条件

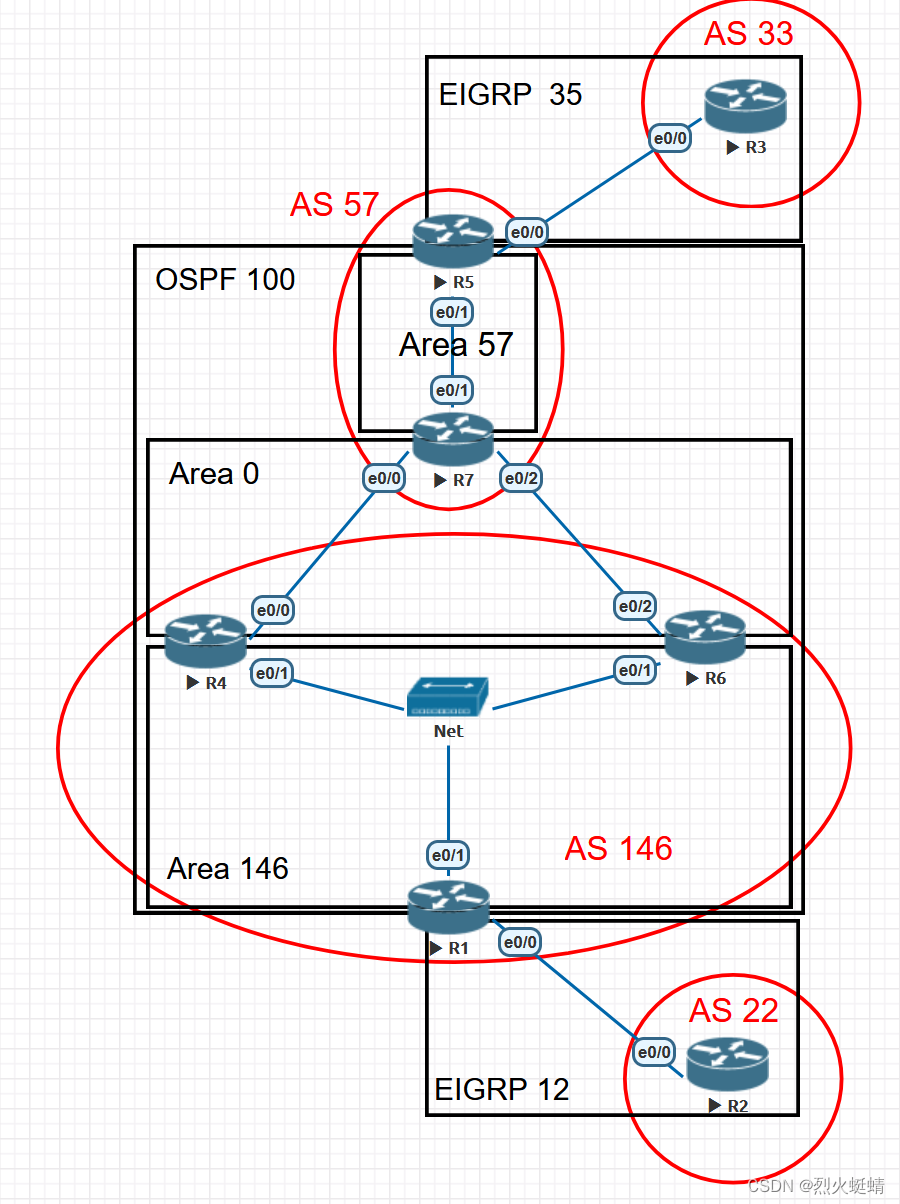

网络拓朴

拓扑中的IP地址段采用：172.8.AB.X/24，其中AB为两台路由器编号组合。
例如：R3-R5之间的AB为35，X为路由器编号，例如R3的X=3
所有路由器都有一个Loopback 0接口，地址格式为：X.X.X.X/32，其中X为路由器编号。
R1/R4/R6之间的网段为：172.8.146.X/24，其中X为路由器编号。
没有特殊要求，不允许使用静态路由。

基础配置

R1

interface Loopback0
 ip address 1.1.1.1 255.255.255.255
interface Ethernet0/0
 ip address 172.8.12.1 255.255.255.0
interface Ethernet0/1
 ip address 172.8.146.1 255.255.255.0

R2

interface Loopback0
 ip address 2.2.2.2 255.255.255.255
interface Ethernet0/0
 ip address 172.8.12.2 255.255.255.0

R3

interface Loopback0
 ip address 3.3.3.3 255.255.255.255
interface Ethernet0/0
 ip address 172.8.35.3 255.255.255.0

R4

interface Loopback0
 ip address 4.4.4.4 255.255.255.255
interface Ethernet0/0
 ip address 172.8.47.4 255.255.255.0
interface Ethernet0/1
 ip address 172.8.146.4 255.255.255.0

R5

interface Loopback0
 ip address 5.5.5.5 255.255.255.255
interface Ethernet0/0
 ip address 172.8.35.5 255.255.255.0
interface Ethernet0/1
 ip address 172.8.57.5 255.255.255.0

R6

interface Loopback0
 ip address 6.6.6.6 255.255.255.255
interface Ethernet0/1
 ip address 172.8.146.6 255.255.255.0
interface Ethernet0/2
 ip address 172.8.67.6 255.255.255.0

R7

interface Loopback0
 ip address 7.7.7.7 255.255.255.255
interface Ethernet0/0
 ip address 172.8.47.7 255.255.255.0
interface Ethernet0/1
 ip address 172.8.57.7 255.255.255.0
interface Ethernet0/2
 ip address 172.8.67.7 255.255.255.0

需求实现

IGP部分

1. 按照图示配置OSPF区域，RID为Loopback 0地址。其中Area 146要配置为OSPF的特殊区域。

R1

router eigrp 12
 network 172.8.12.1 0.0.0.0
 eigrp router-id 1.1.1.1
router ospf 100
 router-id 1.1.1.1
 //需要引入外部的路由。所以特殊区域只能选择NSSA
 area 146 nssa	// 非ABR，配置NSSA区域，只要配置成nssa即可
 network 1.1.1.1 0.0.0.0 area 146

interface Ethernet0/1
 ip ospf 100 area 146

R2

router eigrp 12
 network 2.2.2.2 0.0.0.0
 network 172.8.12.2 0.0.0.0
 eigrp router-id 2.2.2.2

R3

router eigrp 35
 network 3.3.3.3 0.0.0.0
 network 172.8.35.3 0.0.0.0
 eigrp router-id 3.3.3.3

R4

router ospf 100
 router-id 4.4.4.4
 //需要引入外部的路由。所以特殊区域只能选择NSSA，由于NSSA默认不会下发默认路由，这样的话，会影响访问外部路由
 //因此，需要配置成Totally NSSA， 或是配置default-information-originate,
 area 146 nssa default-information-originate
 network 4.4.4.4 0.0.0.0 area 0

R5

router eigrp 35
 network 172.8.35.5 0.0.0.0
 eigrp router-id 5.5.5.5
router ospf 100
 router-id 5.5.5.5
 network 5.5.5.5 0.0.0.0 area 57

interface Ethernet0/1
 ip ospf 100 area 57

R6

router ospf 100
 router-id 6.6.6.6
 //需要引入外部的路由。所以特殊区域只能选择NSSA，由于NSSA默认不会下发默认路由，这样的话，会影响访问外部路由
 //因此，需要配置成Totally NSSA， 或是配置default-information-originate,
 area 146 nssa default-information-originate
 network 6.6.6.6 0.0.0.0 area 0

interface Ethernet0/1
 ip ospf 100 area 146
interface Ethernet0/2
 ip ospf 100 area 0

R7

router ospf 100
 network 7.7.7.7 0.0.0.0 area 0

interface Ethernet0/0
 ip ospf 100 area 0
interface Ethernet0/1
 ip ospf 100 area 57
interface Ethernet0/2
 ip ospf 100 area 0

2. 配置其它路由协议，重分布使得路由互相注入，实现全网互通。

R1 ASBR配置 双向重分布路由
OSPF重分布进eigrp的时候，默认的metric值无穷大，导致路由无效，因此需要特别指定引入的路由的metric计算值。

router eigrp 12
 redistribute ospf 100 metric 10000 100 255 255 1500
router ospf 100
 redistribute eigrp 12 metric-type 1 subnets

R5 ASBR配置双向重分布路由

router eigrp 35
 redistribute ospf 100 metric 10000 100 255 255 1500
router ospf 100
 redistribute eigrp 35 metric-type 1 subnets

全网互通结果检测

R3#ping 1.1.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 1.1.1.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
R3#ping 2.2.2.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2.2.2.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms
R3#ping 3.3.3.3
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 3.3.3.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 5/5/6 ms
R3#ping 4.4.4.4
Type escape sequence
