GBT 4706.1-2024逐句解读系列（12） 第5.11-5.12条款

5.11打算用柔性软线连接到固定布线的器具,则把相适用的柔性软线连接到器具上再进行试验。

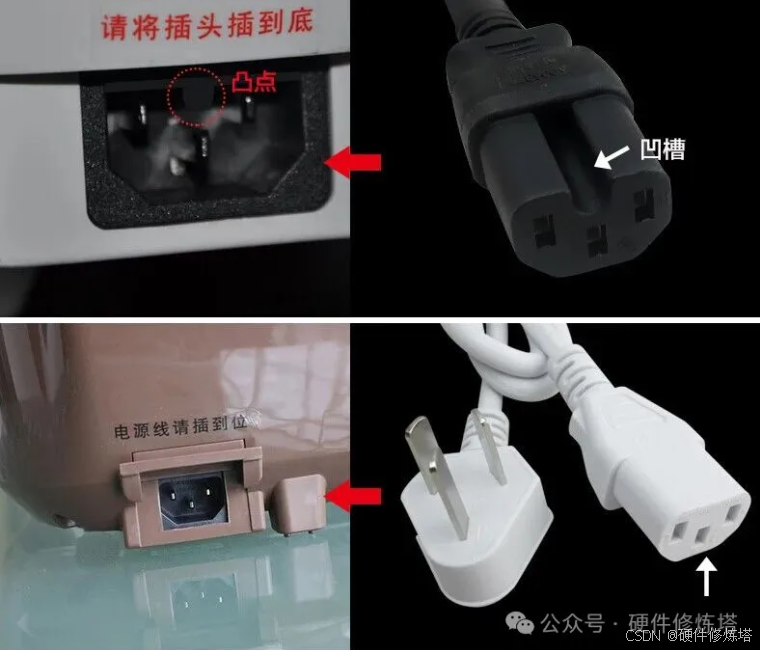

最常见的产品就是每家每户都有的电饭煲：可拆软线——电饭煲

你在超市买回一个电饭煲，箱子里肯定会有两样东西：

一个锅体（底部带一个八字形品字插座）；

一根 1 米长的软线，一头是品字插头，一头是普通三脚插头。如下图：

说明书中有操作说明：把软线插到锅体上，再把三脚插头插到电源插座。

那么实验室的做法

先把这根软线插到锅体上；

然后才在“锅体＋软线”这个整体上做泄漏电流、耐压、温升等所有试验。

如果单测锅体、不插软线，就不符合 5.11——因为用户使用时必须带这根线。

切忌不要说我们实验室有大把一样的电源线，随便用！咱得用原配的，这是原则。

因为不同厂家配的电源线有可能是不合格品，比如为节省产品成本使用非国标线，线芯数量不足，或使用铜包铝的线芯，异或使用的电源线绝缘强度不够等等。。。。。。在成本利润的驱使下，只有你想不到，没有别人做不到，总能看到各种奇奇怪怪的做法。这也算是劣币驱逐良币了

5.12电热器具和组合型器具,当规定器具应在输入功率乘以一个系数条件下工作时,此情况只适用于那些无明显的正温度系数电阻的电热元件。

对于PTC电热元件以外的有明显的正温度系数电阻的电热元件,其电源电压的确定是通过按额定电压给器具供电,直至电热元件达到工作温度。然后,让电源电压迅速增加到需给出有关试验所要求的输入功率的那个值,在整个试验中应一直保持该供电电压值。

注:一般情况下,如果在额定电压条件下,器具在冷态下的输入功率与其工作温度下的输入功率相差超过25%,则认为此温度系数是明显的。

• 当规定器具应在输入功率乘以一个系数条件下工作时，此情况只适用于那些无明显的正温度系数电阻的电热元件。

这个规定说的是某些电热器具，比如要求在一定“加压”或“加倍功率”状态下试验时，只适合传统的电阻随温度变化较小的电热元件。

无明显正温度系数电阻就是指电阻值随温度升高变化幅度比较小的电阻，典型的如镍铬合金丝等常规发热丝，而明显正温度系数（PTC效应）代表电阻随温度升高呈显著上升趋势。

也就是说，如果你研发的电热元件是传统的线绕丝电阻，且其电阻值不会随温度上升显著变化，这个输入功率乘系数的试验方法适用的。

反之，如果你的电热元件是像自限温的正温度系数热敏电阻（PTC），或者类似电阻剧烈随温度变化的材料，则不能直接套用该乘系数试验法。

• 案例说明：

某传统电热水壶和吹风机使用的镍铬丝加热元件，其电阻受温度变化影响很小，工作时输入功率基本稳定，适合试验期间用“额定功率 × 1.15”来验证，可靠判断过载安全。

而PTC加热元件像吹风机里的PTC陶瓷块，在温度升高时其电阻增加得非常快，自身限制电流，无法用简单的乘系数输入功率方法测量其承受能力。

• 对于PTC电热元件以外的有明显的正温度系数电阻的电热元件,其电源电压的确定是通过按额定电压给器具供电,直至电热元件达到工作温度。然后,让电源电压迅速增加到需给出有关试验所要求的输入功率的那个值,在整个试验中应一直保持该供电电压值

这里明确了非PTC但具有明显正温度系数电阻的元件（比如某些金属氧化物膜、复合材料），需要采用特殊的电压确定步骤。

关键是“先让电热元件升温到正常工作温度（即器具开始正常工作状态时），而不是冷态直接套用额定电压”；

然后迅速调高电压，达到使输入功率符合试验要求的电压值（通常高于额定电压），令元件承受增强应力；

在整个试验阶段都保持该电压恒定，来考察其安全性、寿命以及耐热耐载能力。

• 案例说明：

某些多层结构复合膜材料电热板，刚通电时阻值低，输入功率高，当元件升温后阻值上升，功率下降。如果冷态直接给高电压，电流很大，容易损坏；

采用标准试验方法会导致电热元件烧毁不符合实际应用场景。因此，需要先以额定电压给足时间升温，再提高电压保证安全试验的代表性和合理性。

• 一般情况下，如果在额定电压条件下，器具在冷态下的输入功率与其工作温度下的输入功率相差超过25%，则认为此温度系数是明显的。

这条注释提供了一个实际判定电热元件电阻温度依赖性强弱的经验方法：

你只需测量器具刚通电时（冷态）的输入功率以及稳定工作后（工作温度）时的输入功率；

如果两者差别超过25%，表明元件是明显正温度系数，说明试验时就不能采用简单加系数的功率法；

这样能帮助工程师快速判别所用电热元件的特性，指导合理的试验方案选择
