本文针对降压Buck芯片，常用的电压模式、电流模式及COT控制架构做介绍。

电压模式控制

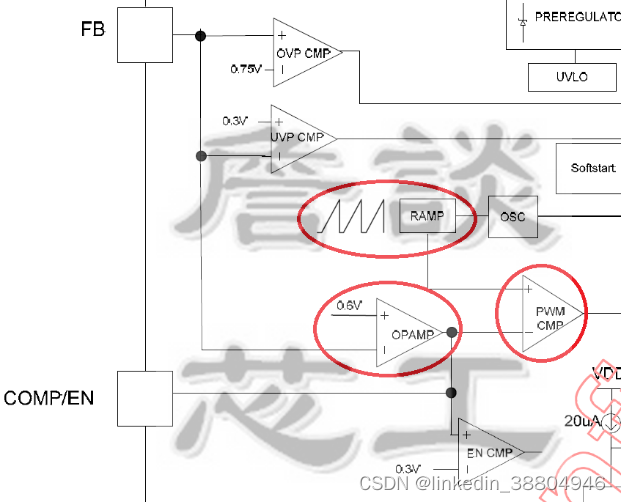

如下图所示，FB反馈电压与0.6V参考电压经过运放OPAMP放大后，得到一个控制电压COMP，并与三角波RAMP透过比较器PWM CMP进行比较，产生PWM控制讯号对MOSFET做开关；假设输出反馈回来的电压低于参考电压值时，运放OPAMP放大使COMP电压增加，此时与三角波RAMP比较后，产生更大的占空比使输出电压增加，反之，则COMP电压减少并调低占空比，由于开关管的开关频率为RAMP频率，所以此控制架构为固定开关频率的控制方式。
