RMS-25MH,-2500MHz MT三路平衡混频器, 现货库存

原创 于 2025-12-16 11:30:57 发布 · 196 阅读 · 1 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#RMS-25MH #混频器 #射频微波

型号介绍

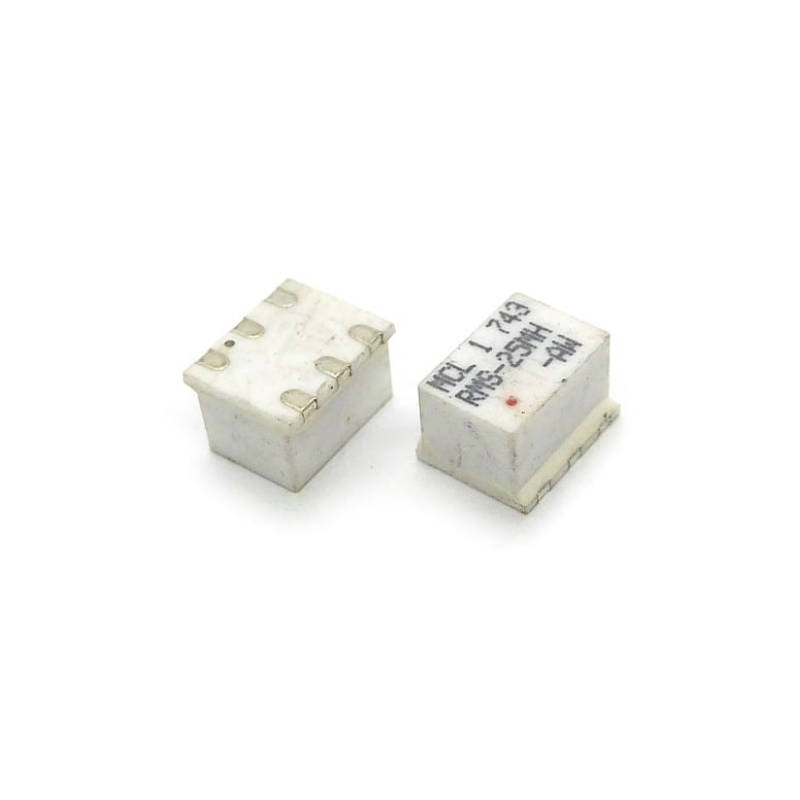

       今天我要向大家介绍的是 Mini-Circuits 的一款混频器——RMS-25MH。 它体积小巧，可以直接焊接在电路板上，非常适合现代紧凑的电子设备。它的名字就揭示了它的核心能力：工作频率范围非常宽广，从 5 MHz 一直覆盖到 2500 MHz，这使得它在各种应用场景中都能游刃有余。它被设计为在 +13 dBm 的本振（LO）功率下工作，属于低功率混频器。

主要特性
宽频率范围: 5 至 2500 MHz
低功率: +13 dBm
低转换损耗: 典型值为 7.0 dB
高隔离度: L-R 隔离度典型值为 32 dB

应用领域
蜂窝基础设施
测试测量
通信设备
