CHA6357-QKB是一款27-31 4W的单片功率放大器

最新推荐文章于 2025-12-02 20:00:00 发布

原创最新推荐文章于 2025-12-02 20:00:00 发布 · 342 阅读

5 ·

CC 4.0 BY-SA版权

文章标签：

#信息与通信 #5G #人工智能

CHA6357-QKB

工作频率: 27-31 GHz
增益: 28 dB (小信号增益)
饱和输出功率: 36 dBm
功率附加效率: 20% (36 dBm 输出功率时)
偏置电压: Vd = 25V, Idq = 70mA

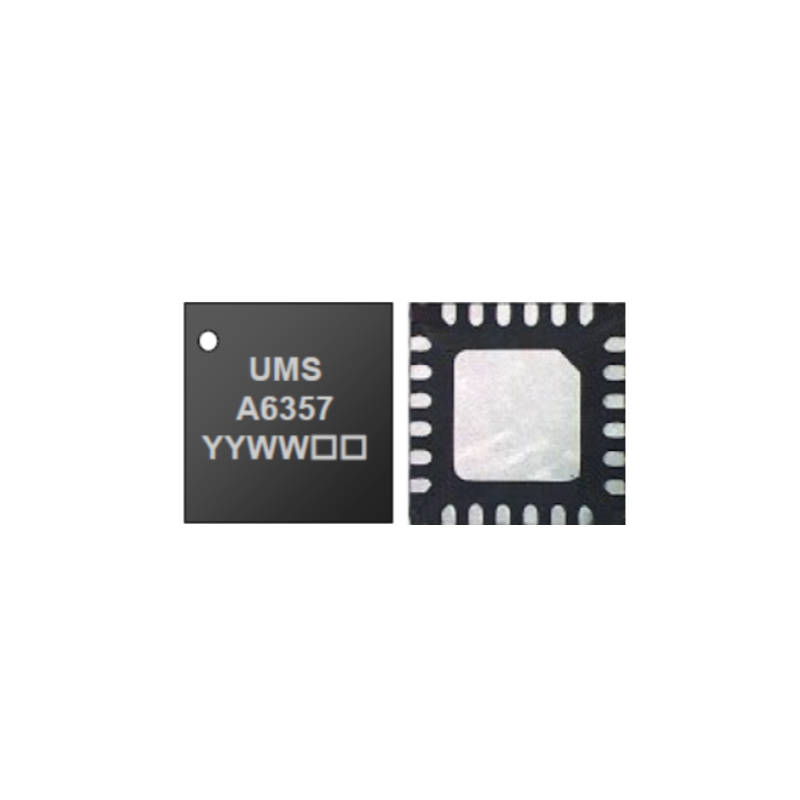

CHA6357-QKB是一款单片封装高功率放大器，在 27-31GHz 带宽内输出功率为 4W，功率附加效率为 22%。它非常适合 VSAT、通信上行链路和 5G 通信应用。该电路内部输入输出匹配至 50Ohm，并集成 ESD 射频保护。该电路采用可靠的 GaN-on-SiC HEMT 工艺制造，采用标准表面贴装 24 引脚 QFN 4x4 塑料封装，符合 RoHS N°2011/65 和 REACh N°1907/2006 等指令。此外，CHA6357 具有输出功率回退功能，可提供高线性度和低功耗，可用作驱动器级。
