零知开源——STM32F407VET6结合MPU6050六轴传感器模块实践教程，轻松实现运动检测

I2C通信

       本教程将指导您如何使用STM32F4与MPU6050六轴传感器模块进行交互。MPU6050是一款含有三轴加速度计和三轴陀螺仪的传感器，能够测量设备的倾斜情况和旋转运动。

通过本教程，您将学习如何读取并处理这些数据，为您的项目添加运动检测和姿态控制功能。

一、硬件连接

       在开始编程之前，首先需要正确连接MPU6050模块到零知增强板。

1.所需材料：

零知增强板

MPU6050六轴传感器模块

跳线若干

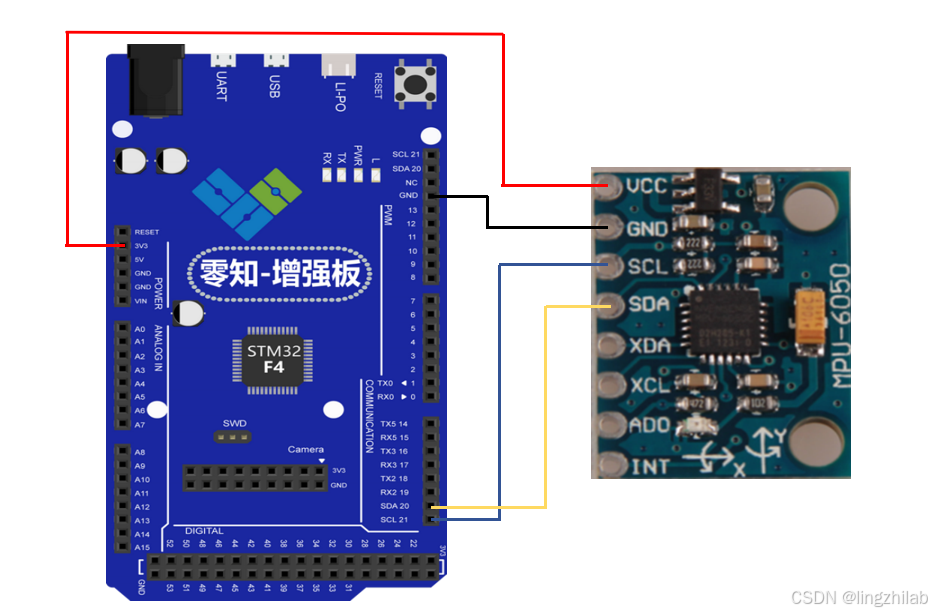

 2.硬件连接示意图：

       MPU6050模块的SCL和SDA分别连接到零知增强板的21、20号引脚

零知增强版	MPU6050
3.3V	VCC
GND	GND
21/SCL	SCL
20/SDA	SDA

       完成以上步骤后，硬件连接就完成了。

二、代码实现

        接下来，我们将编写代码来读取MPU6050的数据。

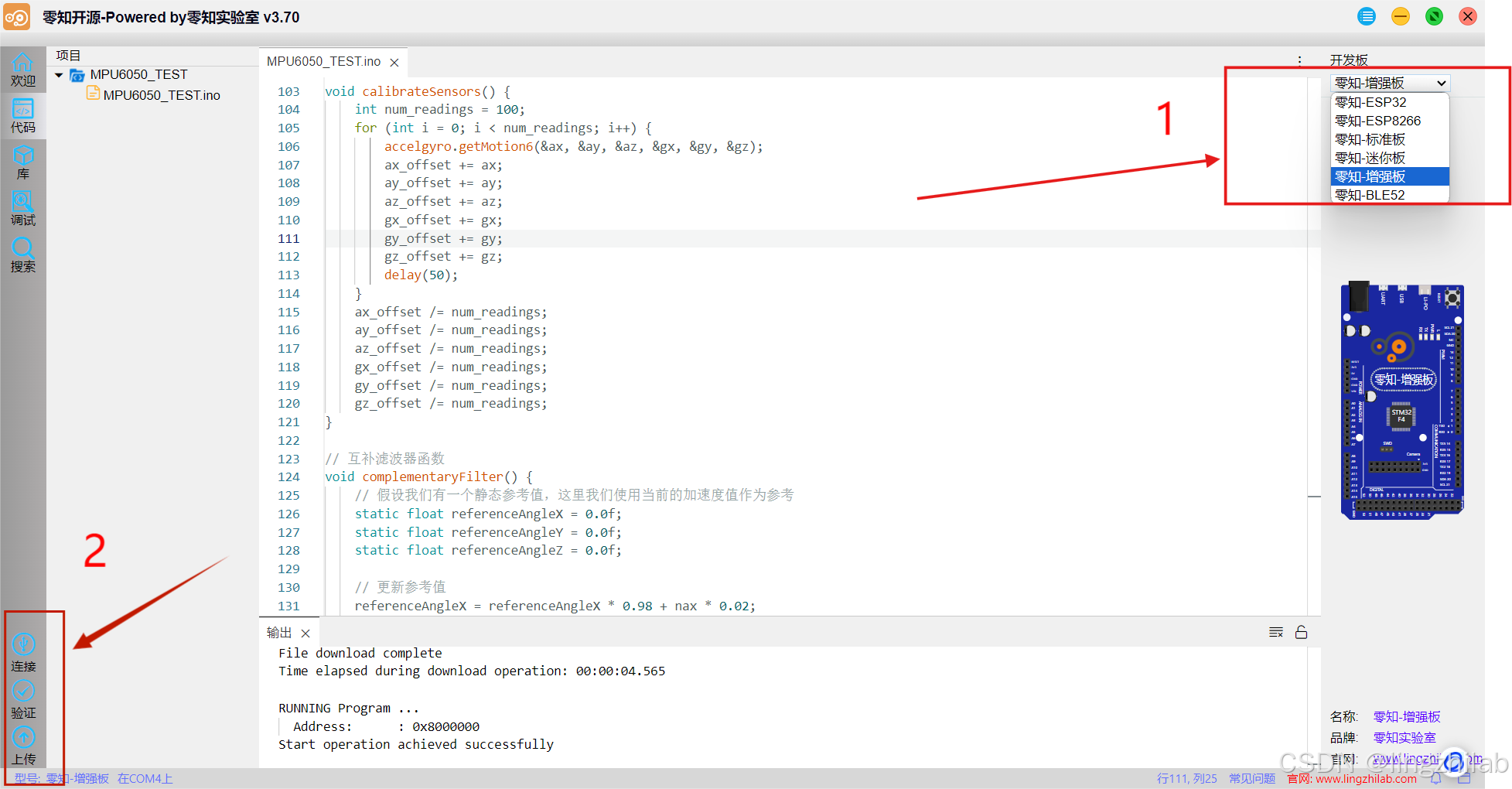

准备工作：

1.打开零知开源平台，选择零知增强板开发板

2.选择电脑连接的串口，验证代码并上传

完整源代码：

/* I2C interface MPU6050 demo
* powered by www.lingzhilab.com
*/
#include "MPU6050.h"

// 默认I2C地址为 0x68
// AD0 low = 0x68
// AD0 high = 0x69

MPU6050 accelgyro;

int16_t ax, ay, az;//三轴加速度值
int16_t gx, gy, gz;//三轴陀螺仪值

float nax,nay,naz;
float ngx,ngy,ngz;//转换后的实际值

#define LED_PIN LED_BUILTIN
bool blinkState = false;

void setup() {

    Serial.begin(9600);

    // MPU6050初始化设置
    Serial.println("Initializing I2C devices...");
    accelgyro.initialize();

    // verify connection
    Serial.println("Testing device connections...");
	if(accelgyro.testConnection()){
		Serial.println("MPU6050 connection successful");
	}else{
		Serial.println("MPU6050 connection failed");
	}

    //使用LED进行指示
    pinMode(LED_PIN, OUTPUT);

//	accelgyro.setFullScaleAccelRange(MPU6050_ACCEL_FS_16);//加速度参数
//	accelgyro.setFullScaleGyroRange(MPU6050_GYRO_FS_500);//陀螺仪
}

void loop() {
    // 获取原始的数值：三轴加速度值和三轴陀螺仪数值
    accelgyro.getMotion6(&ax, &ay, &az, &gx, &gy, &gz);

    // 分别获取
    //accelgyro.getAcceleration(&ax, &ay, &az);
    //accelgyro.getRotation(&gx, &gy, &gz);

    // 显示打印
    Serial.print(" acc:\t");
    Serial.print(ax); Serial.print("\t");
    Serial.print(ay); Serial.print("\t");
    Serial.print(az); Serial.print("\t");
	Serial.print("\t gyro:\t");
    Serial.print(gx); Serial.print("\t");
    Serial.print(gy); Serial.print("\t");
    Serial.println(gz);

	//实际数值转换
	accelgyro.readNormalizeAccel(&nax,&nay,&naz);
	accelgyro.readNormalizeGyro(&ngx,&ngy,&ngz);
	Serial.print("Normalize acc:\t");
    Serial.print(nax); Serial.print("\t");
    Serial.print(nay); Serial.print("\t");
    Serial.print(naz); Serial.print("\t");
	Serial.print("\t Normalize gyro:\t");
    Serial.print(ngx); Serial.print("\t");
    Serial.print(ngy); Serial.print("\t");
    Serial.println(ngz);

    // blink LED to indicate activity
    blinkState = !blinkState;
    digitalWrite(LED_PIN, blinkState);

    delay(300);
}

三、实验结果

         将代码验证上传到零知增强板，打开串口监视器，设置波特率为9600。观察测量到的加速计和陀螺仪输出数据

结果分析：

       上传代码并打开串口监视器后，将看到加速度计和陀螺仪的原始数据以及归一化后的数据。

原始数据：

原始数据显示了MPU6050直接读取的数值，这些数值是传感器内部ADC转换后的数字量。

归一化数据：

归一化数据是将原始数据转换为实际的物理量（加速度单位为g，陀螺仪单位为度/秒）。这些数据更直观，便于进行后续的处理和分析。

       通过本教程，学会了如何使用零知增强板和MPU6050模块来读取运动数据用于各种应用，如姿态控制、平衡机器人、运动跟踪等。您可以根据项目需求进一步处理和分析这些数据。

完整工程参考：

 通过网盘分享的文件：MPU6050.rar
链接: https://pan.baidu.com/s/1nHM_Uh29d-DEb4zKxlAoGQ 提取码: kyrc
