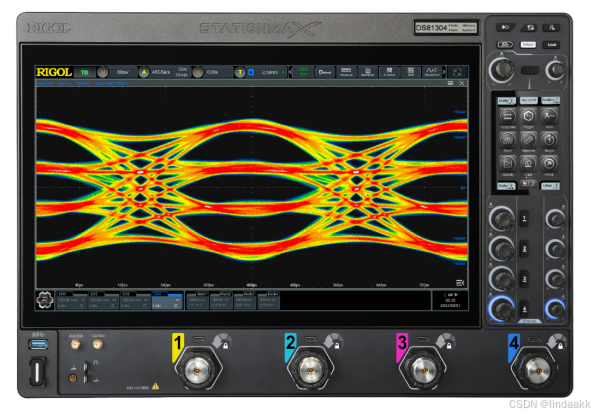

突破5Gbps极限：普源精电DS80000示波器如何成为USB3.0测试的终极武器

——用硬核性能与国产化方案，解决高速信号测试难题

一、USB3.0测试的核心痛点

USB3.0的5Gbps高速传输对测试设备提出了三大挑战：

1. 高频信号完整性：5Gbps信号的基频达2.5GHz，其3次谐波延伸至7.5GHz，需示波器带宽≥13GHz。
2. 瞬态异常捕捉：信号上升时间仅20ps（0.02纳秒），要求采样率≥40GSa/s。
3. 长时协议验证：链路训练、握手协议等过程需记录数千万个数据单位（UI）。

传统示波器因带宽不足、存储深度有限，难以满足需求，而进口高端设备（如Keysight UXR系列）价格超120万元，门槛极高。

• DS80000的三大技术突破

1. 高带宽13GHz：高频谐波的终结者

• 精准捕获：覆盖USB3.0信号的5次谐波（12.5GHz），避免信号边缘失真。
• 实测案例：在USB-IF眼图模板测试中，DS80000测得模板裕量达15%，远超认证要求的10%。

2. 高实时采样率40GSa/s：25ps瞬态异常无处遁形

• 振铃/过冲分析：精准定位阻抗失配导致的波形畸变。
• 抖动分解：分离随机抖动（RJ）、确定性抖动（DJ），定位时钟源问题。

3. 高存储深度4Gpts：记录每一帧数据

• 链路训练全程捕获：支持TS1/TS2协议序列的完整记录与解码。
• 压力测试无忧：连续记录1秒的5Gbps信号（6.25亿个UI），验证长时间传输稳定性。

三、从实验室到产线：全场景测试方案

1. 研发调试场景

• 眼图模板测试：13GHz带宽确保信号无失真，一键生成模板裕量报告。
• 抖动分析：40GSa/s采样率解析抖动成分，定位时钟树设计缺陷。

2. 认证测试场景

• 自动化测试：RigolCTS软件自动执行USB-IF标准测试项，30分钟生成认证报告。
• 协议解码：硬件触发LFPS信号，验证低功耗状态切换时序（脉宽1-100μs）。

3. 产线批量测试

• SCPI指令控制：无人值守测试，日吞吐量超500台设备。
• 良率统计：自动记录能量密度、共模噪声等参数，统计误差<0.1%。

四、国产化优势：低成本、高效率、强支持

1. 价格仅为进口1/3：DS80000高带宽型号60万元，性能对标进口150万元设备。
2. 本土服务网络：全国30个技术中心提供48小时响应，备件更换周期<3天。
3. 开放实验室支持：北京、深圳等四大实验室免费提供样机实测与测试方案验证。

五、为什么选择普源精电DS80000示波器？

• 硬核参数：13GHz带宽+40GSa/s采样率+4Gpts存储，覆盖USB3.0极限测试需求。
• 效率革命：自动化软件将认证周期从3天缩短至30分钟。
• 未来兼容：支持外接光电探头升级光通信测试，适配USB4/雷电接口预研。

立即行动

访问普源精电官网申请样机，或致电获取定制方案。

让DS80000成为您攻克USB3.0测试难题的终极武器！
