本文详细介绍了PID控制器的设计原理及其实现过程，通过Sensor设备模型，利用PID算法进行温度调节，实现设定温度值的精确控制。文章深入探讨了PID参数（Kp、Ki、Kd）的调整方法，并通过具体的代码示例展示了PID控制器的运行机制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

Sensor（Equipment model）

1. Base Properties

在这里插入图片描述

添加每秒触发事件：(PID调节器，温度调节，按照公式实际温度慢慢调节至设置温度值)

old_e = 0;
sum = 0;
e = 0;
function Tim_pulse(event)
{
	old_e = e;
	e = Measure.getValue() - Target.getValue();
	sum = sum + e;
	diff = e - old_e;
	// Valeur de la commande
	control = Kp.getValue()*e + Ki.getValue()*sum + Kd.getValue()*diff;
	Control.setValue(control);
	// Simulation de la mesure
	measure = Measure.getValue();
	measure = measure - control;
	Measure.setValue(measure);
}

2. Visual：Mimic

在这里插入图片描述

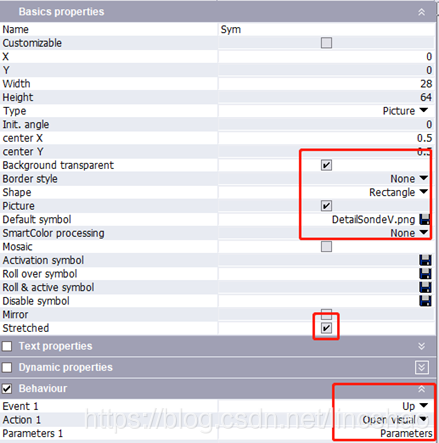

No1：Picture图片

（事件参数等后面视图创建完成后再返回添加）

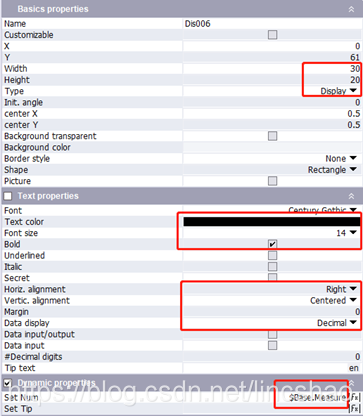

No2：Numeric Display
在这里插入图片描述

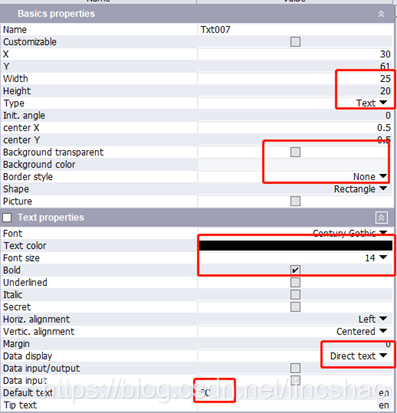

No3：Label
°C

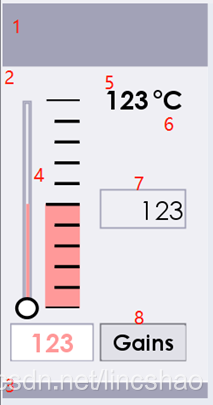

3. Visual：Command

在这里插入图片描述

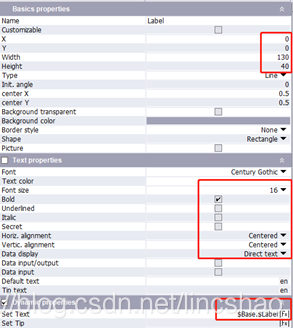

No1：Label

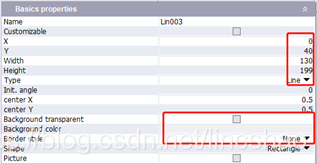

No2：Label

No3：Label（拷贝No2，修改背景颜色为深色）

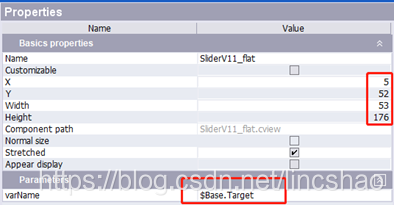

No4：拖入视图模型Slider_R

No5：Numeric Display

No6：Text Display（从Mimic中直接拷贝过来，修改大小）

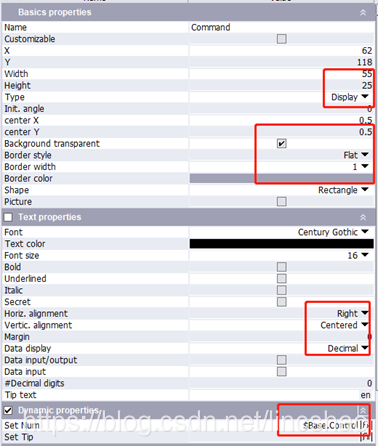

No7：Numeric Display
在这里插入图片描述

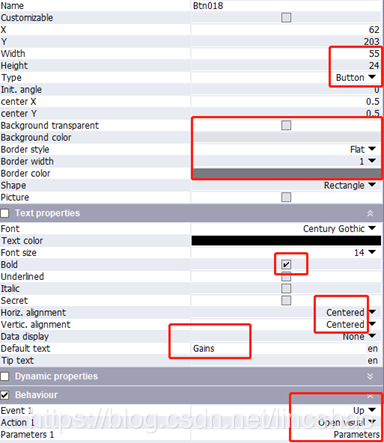

No8：Button

Gains增益

（事件参数等后面视图创建完成后再返回添加）
（返回Mimic里面，添加事件参数）

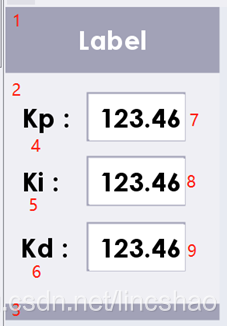

4. Visual：Gains

在这里插入图片描述

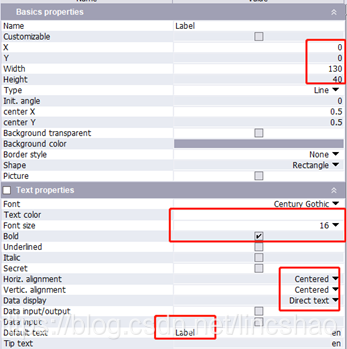

No1：Label

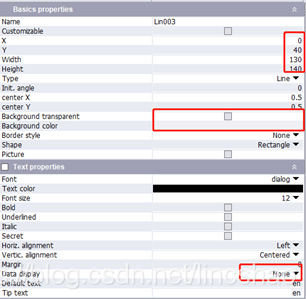

No2：Label

No3：Label（拷贝No2，修改背景颜色为灰色）
No4：Label

No5：Label（拷贝No4，修改文本：Ki：）
No6：Label（拷贝No4，修改文本：Kd：）

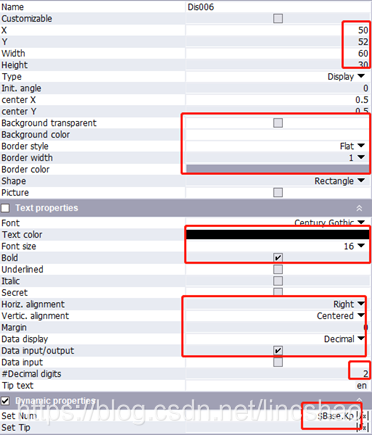

No7：Numeric Display

No8：Numeric Display（拷贝No7，修改Set Num：$Base.Ki）
