Valve（Equipment model）

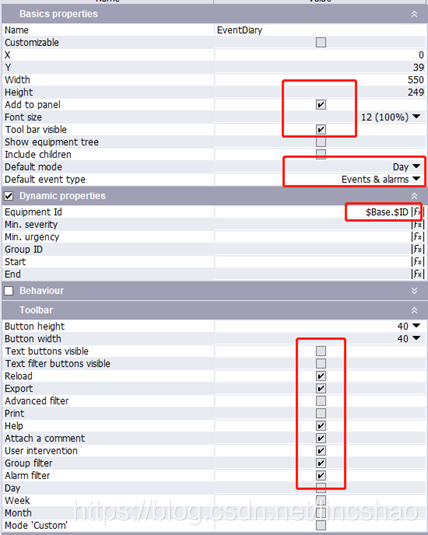

1. Base Properties

在这里插入图片描述

2. Visual：V2VNF_V

在这里插入图片描述

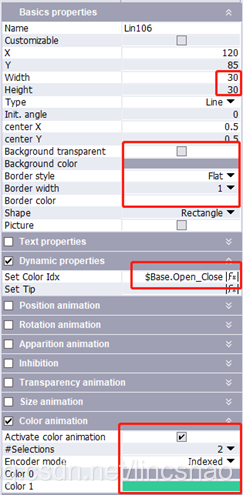

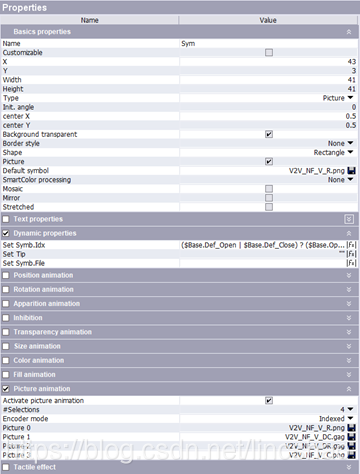

No1：Picture图片

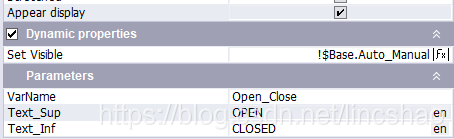

// ($Base.Def_Open | $Base.Def_Close) ? ($Base.Open_Close ? 1 : 2) : ($Base.Open_Close ? 3 : 0)

在这里插入图片描述

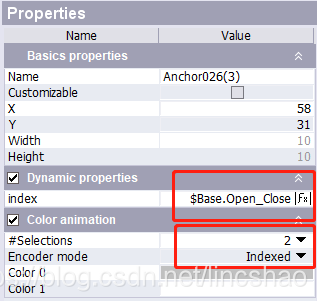

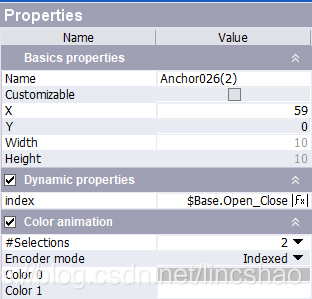

No2：Anchor锚点

No3：Anchor锚点

No4：Picture图片

No5：Text文本框

下面的事件弹出窗口等后面Visual创建以后再返回添加

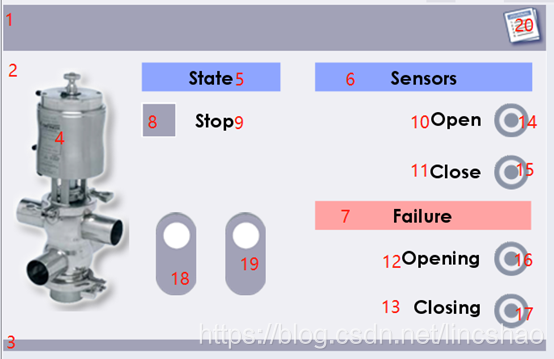

3. Visual：Command

在这里插入图片描述

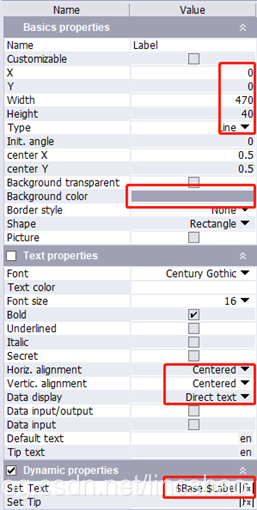

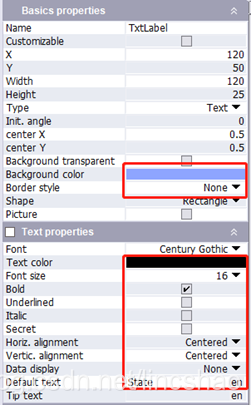

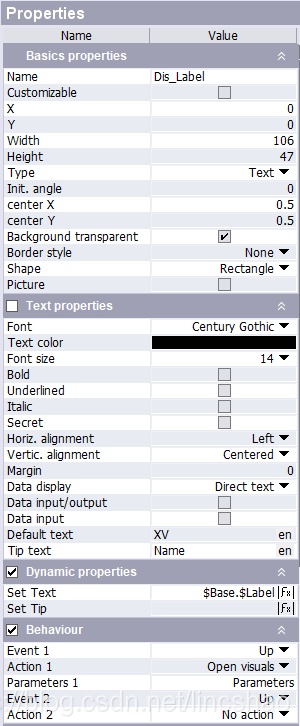

No1：Label

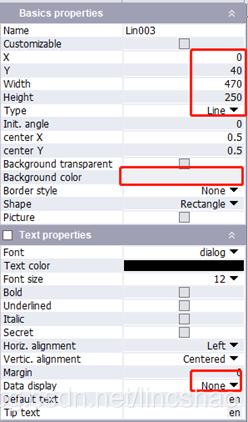

No2：Rectangle

No3：Rectangle（拷贝上面，颜色改为深灰色）

No4：Picture图片

No5：Label

No6：Label（拷贝No5，文字改为：Sensors）
No7：Label（拷贝No5，文字改为：Failure，背景色改为：粉色）
No8：Rectangle
在这里插入图片描述

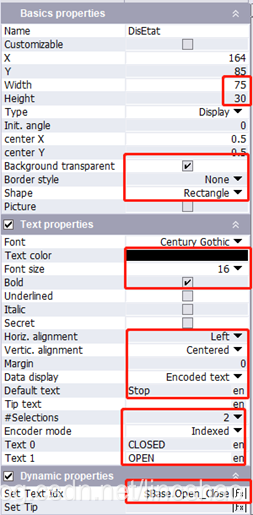

No9：Text Display

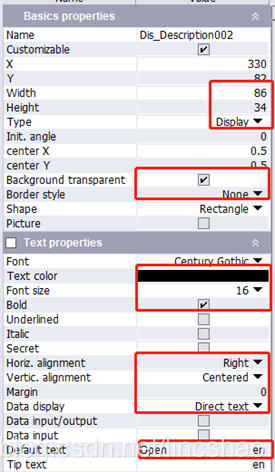

No10：Text Display

No11：Text Display（拷贝No10，文字改为：Close）
No12：Text Display（拷贝No10，文字改为：Opening）
No13：Text Display（拷贝No10，文字改为：Closing）
No14：Picture图片
在这里插入图片描述

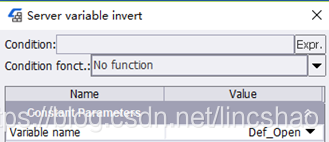

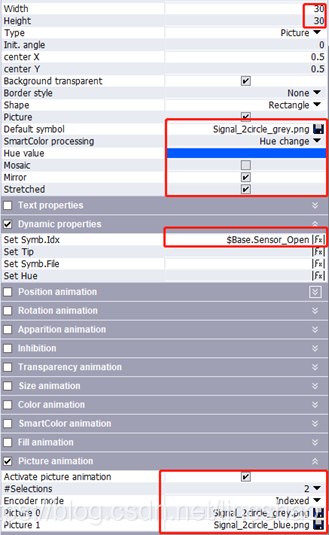

No15：Picture图片（拷贝No14，Set Symb.Idx改为：$Base.Sensor_Close）

No16：Picture图片（拷贝No14，Set Symb.Idx改为：$Base.Def_Open，Behavior添加）
在这里插入图片描述

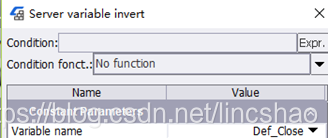

No17：Picture图片（拷贝No14，Set Symb.Idx改为：$Base.Def_Close，Behavior添加）

在这里插入图片描述

No18：ParameteredSwitch（Import导入）
在这里插入图片描述
No19：ParameteredSwitch（拷贝No18）

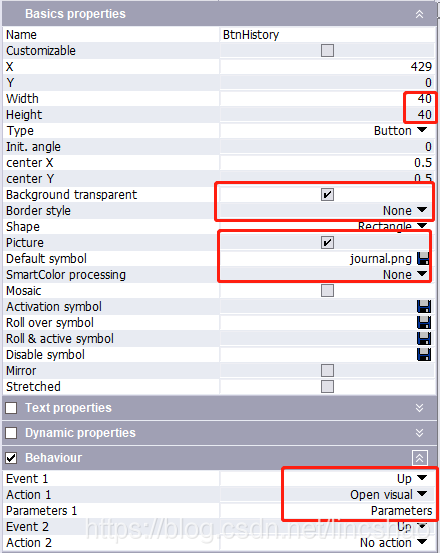

No20：Button

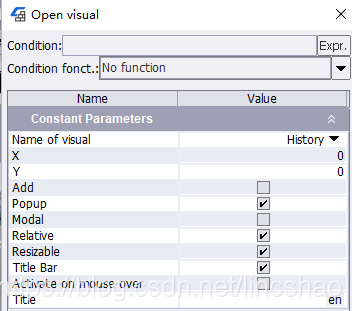

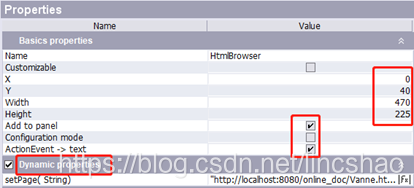

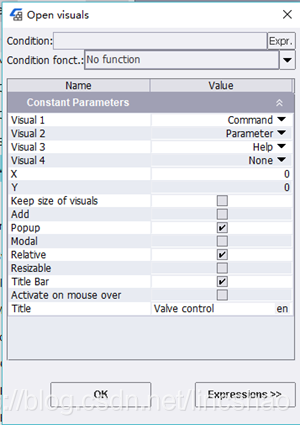

(弹出的页面等History创建完成后再添加)

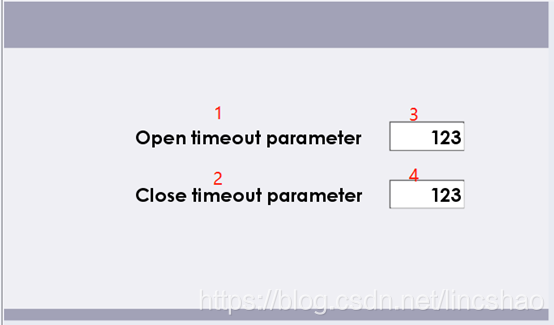

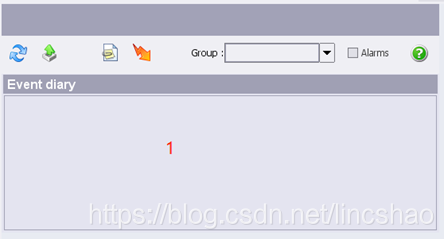

4. Visual：Parameter

在这里插入图片描述

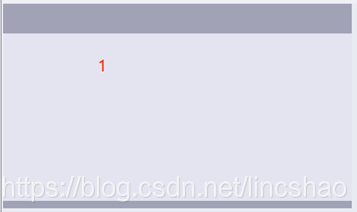

No0：上中下三层背景参考Command页面，中间稍微小点

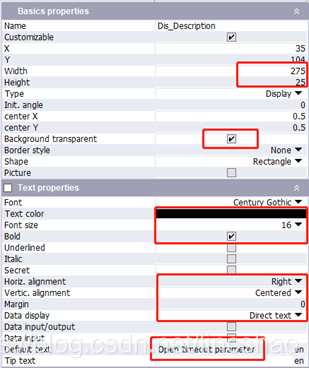

No1：Text Display

No2：Text Display（拷贝No1，文字改为：Close timeout parameter）
No3：Numeric Display

No4：Numeric Display（拷贝No3，Set Num改为：$Base.P_Def_Close）
