前言

使用pyqt5进行开发已经有一段时间了，再加上自己曾有过web开发的经历，将web端完善的架构搬进了pyqt5里进行使用，使开发效率得到了极大的提升，下面我从一个新的项目开始搭建pyqt5的框架。

快速创建流程及规范

按照该创建流程创建的项目，具有一定的规范性，在开发上具有较好的程序鲁棒性，本项目的框架基于web开发的框架进行搭建。

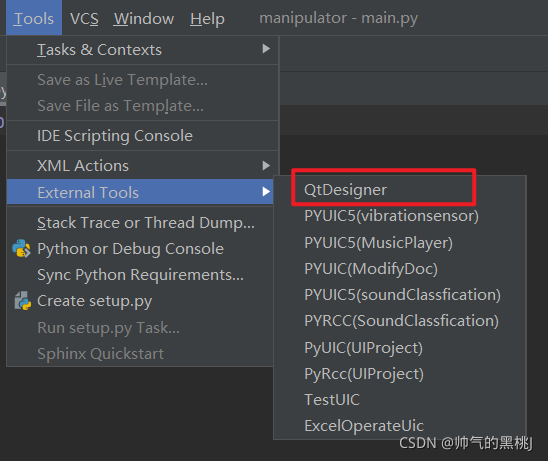

该部分默认您已经配置好pyqt5开发所需要的流程，即已经配置好了QtDesigner 在这里插入图片描述
那么接下来我们开始操作。

1.新建一个项目

新建项目，使用系统编译器(即您已经配置好pyqt5的编译器)

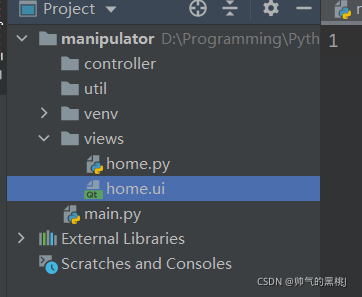

2.构建项目目录

我常用的项目目录如下

main.py 主程序入口
views 存放ui页面文件
controller 用于继承views进行控制
util 工具类
static 静态资源，如图片
serive 服务构建
pojo 简单实体类

这也是web开发比较常见的架构，根据需要来添加目录，但是main.py/view/controller是一定要有的目录

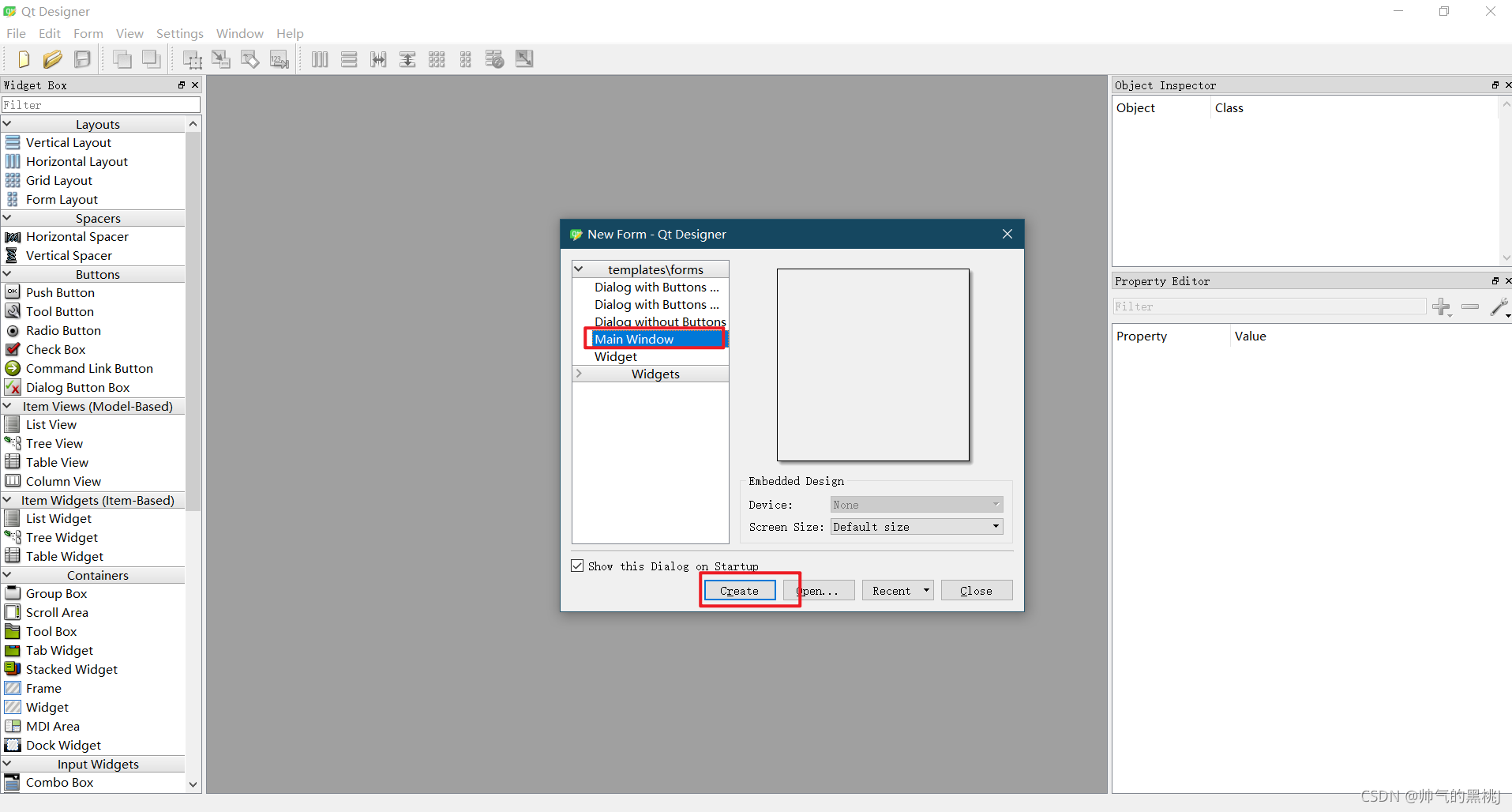

3.打开QtDesigner新建一个页面

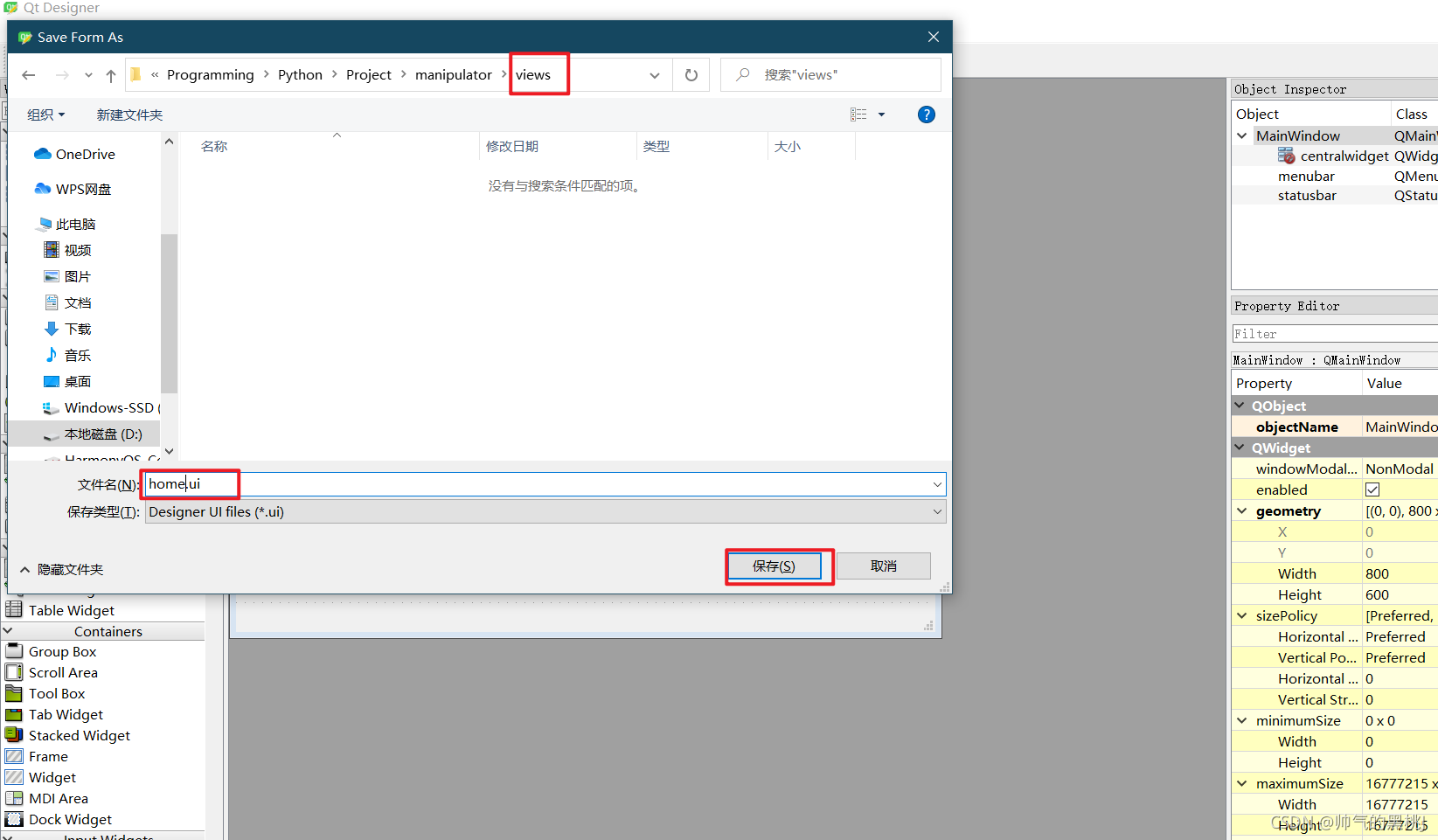

新建一个页面文件保存在views目录下，取名为Home.py
在这里插入图片描述

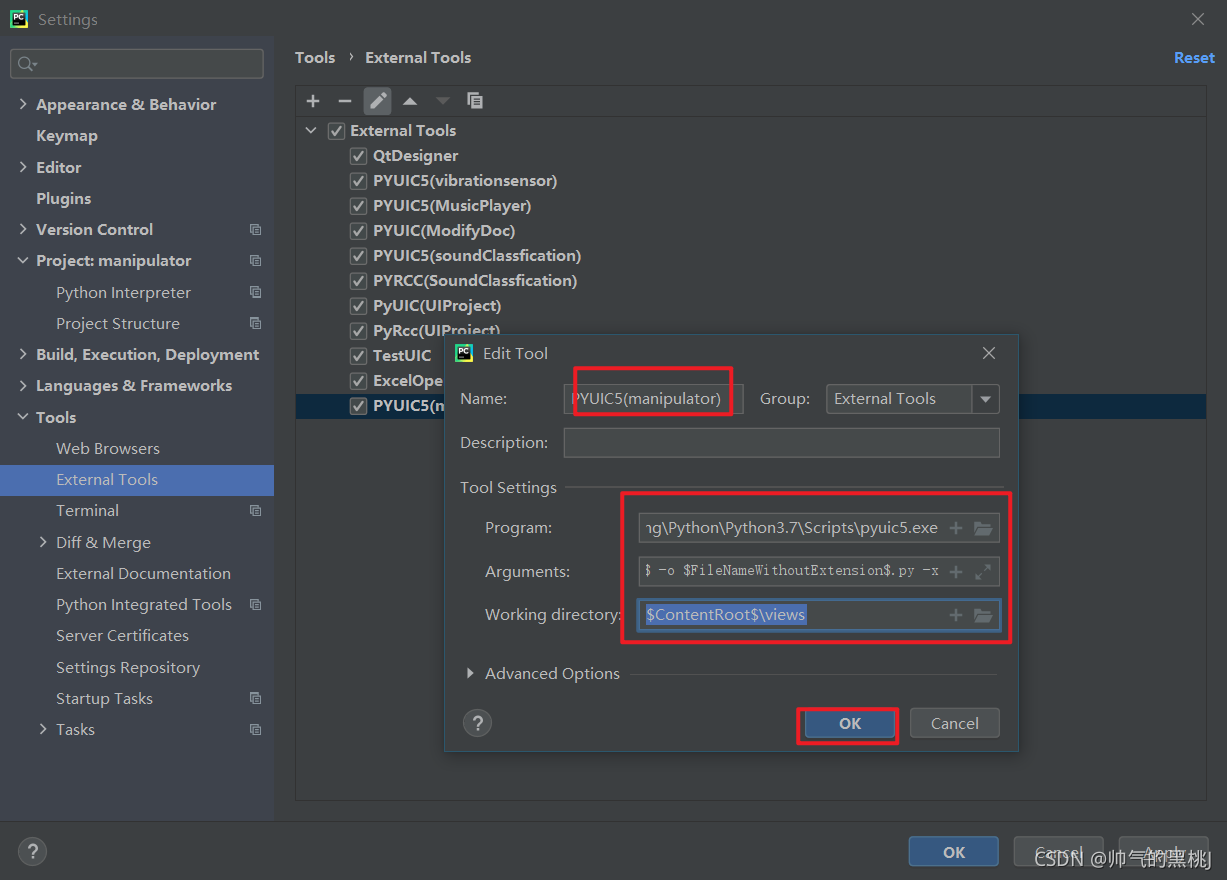

4.配置pyuic

pyuic是将ui文件转为py的文件的工具，只有转为py文件才能进行操作

Programs:pyuic5.exe所在的位置
Arguments:$FileName$ -o $FileNameWithoutExtension$.py -x
Working directory:$ContentRoot$\views

在这里插入图片描述

Working directory配置的前提是你的目录内也有views且views也是放ui文件的地方

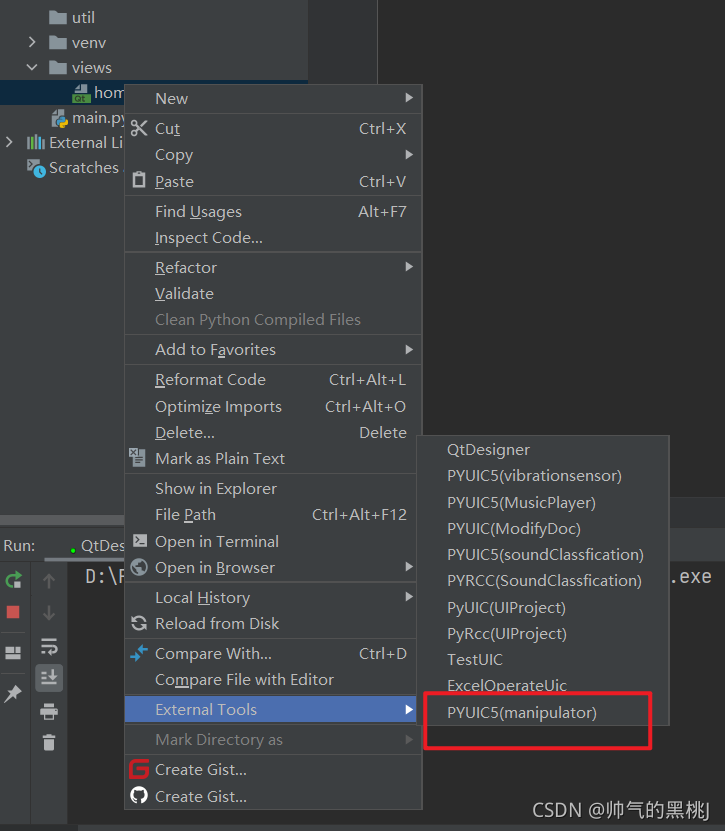

5.转换ui文件

在这里插入图片描述

6.controller配置

controller用于页面的控制和页面内容的开发,将会继承py页面文件的内容进行开发，而不是在py页面文件上直接进行开发，因为直接使用py页面文件进行开发，每次ui文件修改后py页面文件都将被覆盖。

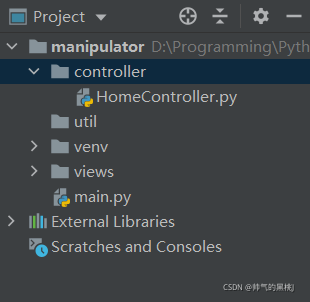

在Controller下创建一个py文件名为HomeCtroller.py
在这里插入图片描述
HomeController.py的内容直接copy以下代码

from PyQt5 import QtCore, QtGui, QtWidgets
from PyQt5.QtWidgets import QWidget, QApplication, QMessageBox, QLineEdit,QMainWindow
from views.home import Ui_MainWindow


class HomeController(QtWidgets.QMainWindow,Ui_MainWindow):
    def __init__(self):
        super().__init__()
        # 往空的QWidget里面放置UI内容
        self.setupUi(self)
        self.initAttr()
        self.initFun()

    # 属性处理
    def initAttr(self):
        self.setWindowTitle("Title")

    # 信号与槽绑定
    def initFun(self):
        pass

    # 信号的实现
    def something(self):
        print("the button is here")

配置main.py

复制以下代码

from PyQt5 import QtWidgets
from controller.HomeController import HomeController

# 主程序入口
if __name__ == "__main__":
    import sys

    app = QtWidgets.QApplication(sys.argv)
    Form = HomeController()
    Form.show()
    sys.exit(app.exec_())

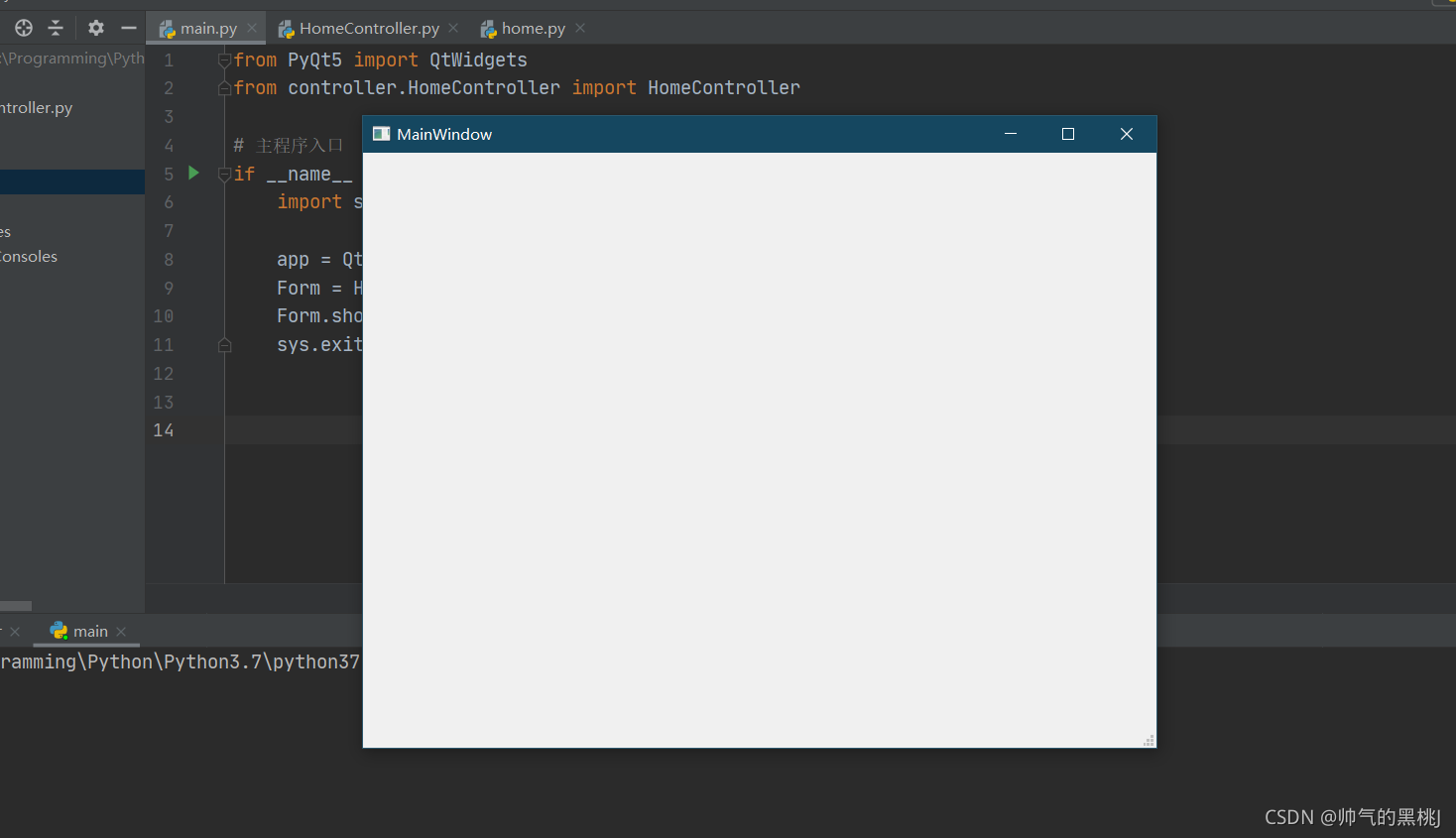

以后在运行的时候就直接运行main.py就可以启动页面了

在这里插入图片描述

注意事项

关于串口通信

串口通过标志信号为转换为一个一个字节
每个字节转换为ASCII码
ASCII码转换为16进制
接受16进制
16进制转换为10进制就是对应所需要的数据

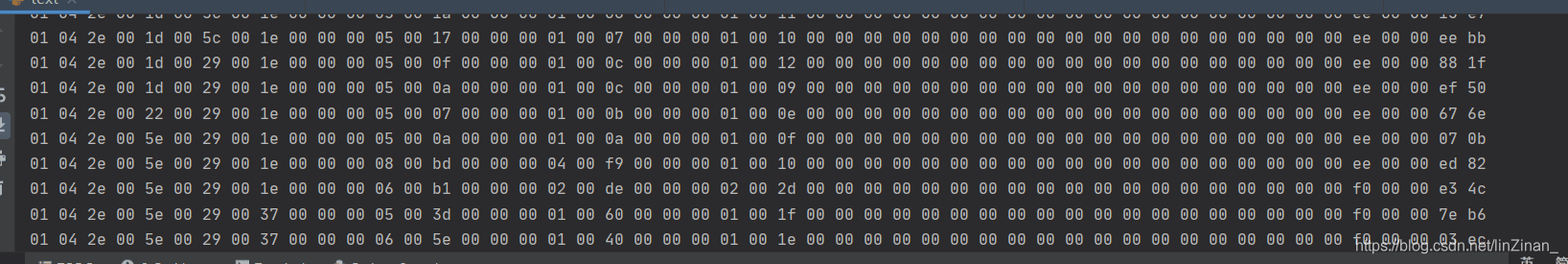

在接受串口数据的时候，可能会涉及进制转换的问题，这里附上我的结局方案。

"""
该测试用于测试连接起与振动传感器之间的通讯关系，并且接受到振动数据
    是一个基础的测试模块
"""

import serial
import sys
import time


# 十六进制显示
#将输入的二进制数据流转换为16进制
def hexShow(argv):
    try:
        result = ''
        hLen = len(argv)
        for i in range(hLen):
            hvol = argv[i]

            #不足两位，则补0,以16进制表示bytes数据流
            hhex = '%02x' % hvol
            result += hhex + ' '
        return result
    except Exception as e:
        print("---异常---：", e)


if __name__ == '__main__':

    #创建端口对象
    ser =serial.Serial()
    try:
        #传入参数
        ser = serial.Serial("COM1", 115200, timeout=0.01)

        #连续发送信息
        while 1:
            #传入一个16进制数组
            ser.write(bytes([0x01, 0x04, 0x01, 0xA1, 0x00, 0x17, 0xE0, 0x1A]))

            #设置发送间隔时间为0.3s
            time.sleep(0.3)

            #打印输出的16进制信息
            print(hexShow(ser.read_all()))
    except Exception as e:
        print('端口连接失败,错误原因：\n',e)
#关闭串口
sys.exit()
