1.重建流程

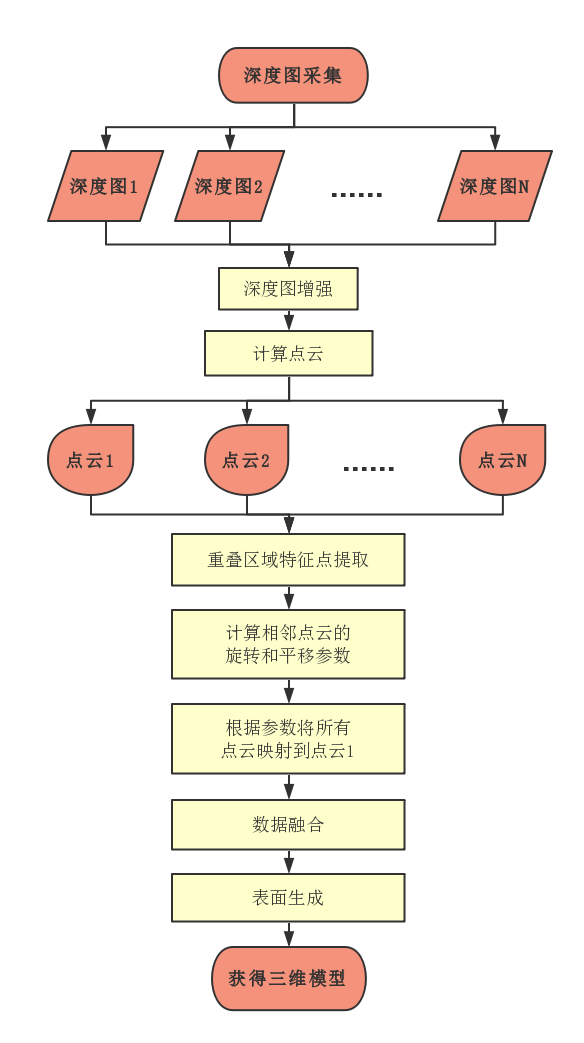

结合了网络上的若干文章加以总结。三维重建一般使用多幅深度图进行处理后得到三维模型,相邻的深度图之间必须有重叠区域,如果要增加彩色贴图还需要与深度图对应的彩色图。重建流程如下所示:

在这里插入图片描述

1.1 深度图增强和点云计算

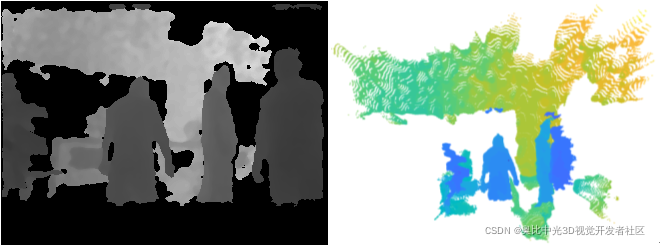

受到设备分辨率等限制,采集到的深度信息也存在着许多缺点。为了获得更好的三维模型,必须对深度图像进行去噪和修复等图像增强过程。深度图像中像素点的值是深度信息,表示物体表面到传感器之间的直线距离,以毫米为单位。以摄像机成像原理为基础,可是使用相机内参计算深度图中的像素点在世界坐标系下的坐标,即点云。下图展示了深度图转点云的结果:

在这里插入图片描述

1.2 公共特征点的检测与匹配

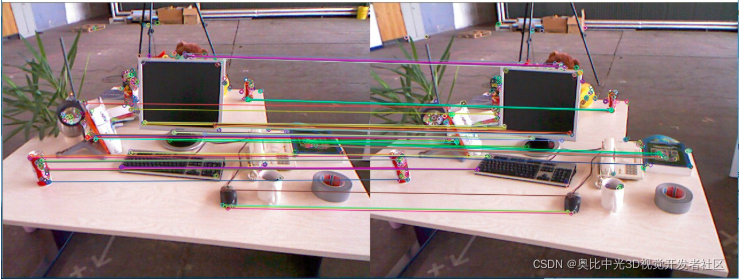

对于多帧通过不同角度,位置拍摄的景物图像,各帧之间包含一定的公共部分,首先需要提取出这些部分中有代表的特征点并一一对应,从而为接下来的参数估计做准备。下图展示了使用SIFT特征提取两幅图中的匹配点(来自网络)。
在这里插入图片描述

1.3 旋转平移参数估计和图像配准

为了利用深度图像进行三维重建,需要对图像进行分析,求解各帧之间的变换参数(如使用经典的ICP方法)。深度图像的配准是以场景的公共部分为基准,计算出相应的平移向量与旋转矩阵,从而把不同时间、角度、照度获取的多帧图像叠加匹配到统一的坐标系中,同时消除冗余信息。点云配准除了会制约三维重建的速度,也会影响到最终模型的精细程度和全局效果。因此必须提升点云配准算法的性能。

1.4 表面生成

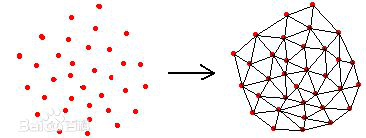

通过上面的步骤可以得到完整的三维点云,但是需要对点云进行三角剖分获得三角面片,才能形成最终的三维模型,下图展示了点云到三角面片的过程。
在这里插入图片描述

2.相关概念

这里介绍了三维重建相关的概念,基本都是从网上拷的,还有一些待完善。

2.1 彩色图像与深度图像

彩色图像也叫作RGB图像,R、G、B三个分量对应于红、绿、蓝三个通道的颜色,它们的叠加组成了图像像素的不同灰度级。RGB颜色空间是构成多彩现实世界的基础。深度图像又被称为距离图像,与灰度图像中像素点存储亮度值不同,其像素点存储的是该点到相机的距离,即深度值。深度值指的目标物体与测量器材之间的距离。由于深度值的大小只与距离有关,而与环境、光线、方向等因素无关,所以深度图像能够真实准确的体现景物的几何深度信息。通过建立物体的空间模型,能够为深层次的计算机视觉应用提供更坚实的基础。

2.2 点云数据

扫描资料以点的形式记录,每一个点包含有三维坐标,有些可能含有颜色信息(RGB)或反射强度信息(Intensity)。点云数据除了具有几何位置以外,有的还有颜色信息。颜色信息通常是通过相机获取彩色影像,然后将对应位置的像素的颜色信息(RGB)赋予点云中对应的点。强度信息的获取是激光扫描仪接收装置采集到的回波强度,此强度信息与目标的表面材质、粗糙度、入射角方向,以及仪器的发射能量,激光波长有关。
