本系列文章主要介绍使用Jenkins搭建持续集成环境的具体方法。

本文为系列文章的第三篇，主要介绍Jenkins持续集成环境的常见用法，如发布测试报告、发送构建结果邮件、发送圈复杂度检查报告等。

说明：本文的Jenkins持续集成环境是在CentOS 7操作系统中部署的。

1 发布gtest测试报告

发布（gtest）测试报告属于Jenkins默认提供的功能，无需安装插件。

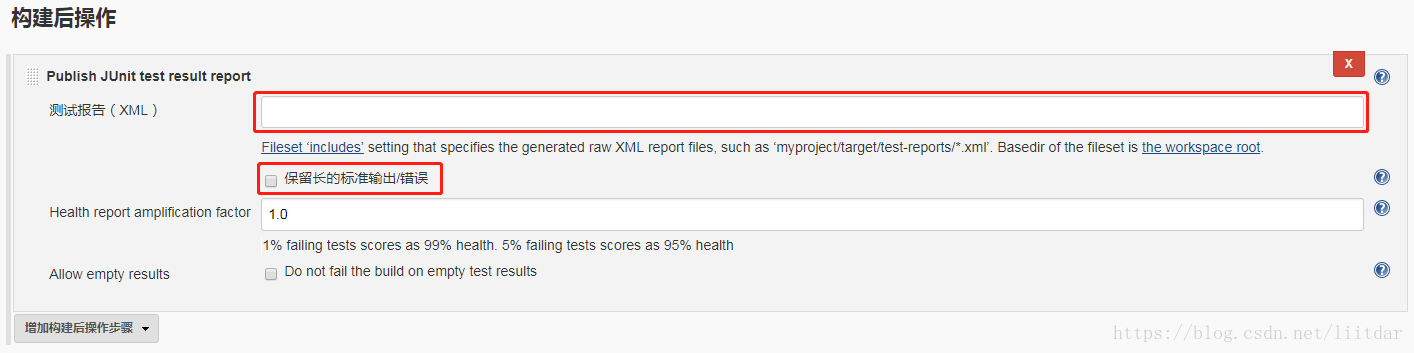

在项目配置中，点击“增加构建后操作步骤”、选择“Publish JUnit test result report”，进行发布测试报告的设置，如下图所示：

在上图中，在“测试报告（XML）”框中填写需要项目生成的测试报告路径及文件。例如：现有一个项目的代码位于“code/”目录中、测试报告为xml格式、测试报告生成的位置是“code/test/test_results”，那么就可以填写“code/test/test_results/*.xml”。

另外，可以勾选“保留长的标准输出/错误”。

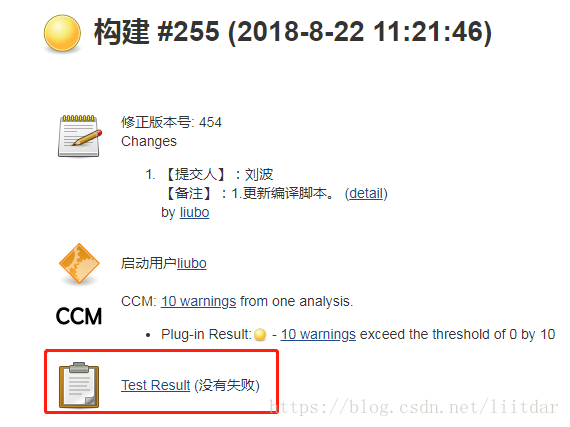

完成上面的测试报告发布设置后，在构建项目后，就可以在项目的构建报告中查看到测试报告检查结果，如下图所示：

说明：本文中使用的测试报告是通过gtest测试框架生成的，gtest生成测试报告的方法，请参考相关资料，本文不做展开介绍。

2 发送构建邮件

使用Jenkins默认提供的邮件通知服务，可以实现发送构建邮件的功能。

2.1 系统设置

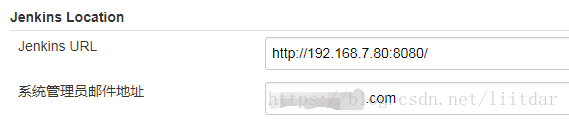

1. 在Jenkins主页点击“系统管理”、“系统设置”，进入到系统设置页面，然后设置“Jenkins Location”，如下图所示：

在上图中，设置“系统管理员邮件地址”，此邮件地址需要与后续“SMTP认证”时使用的“用户名”一致。

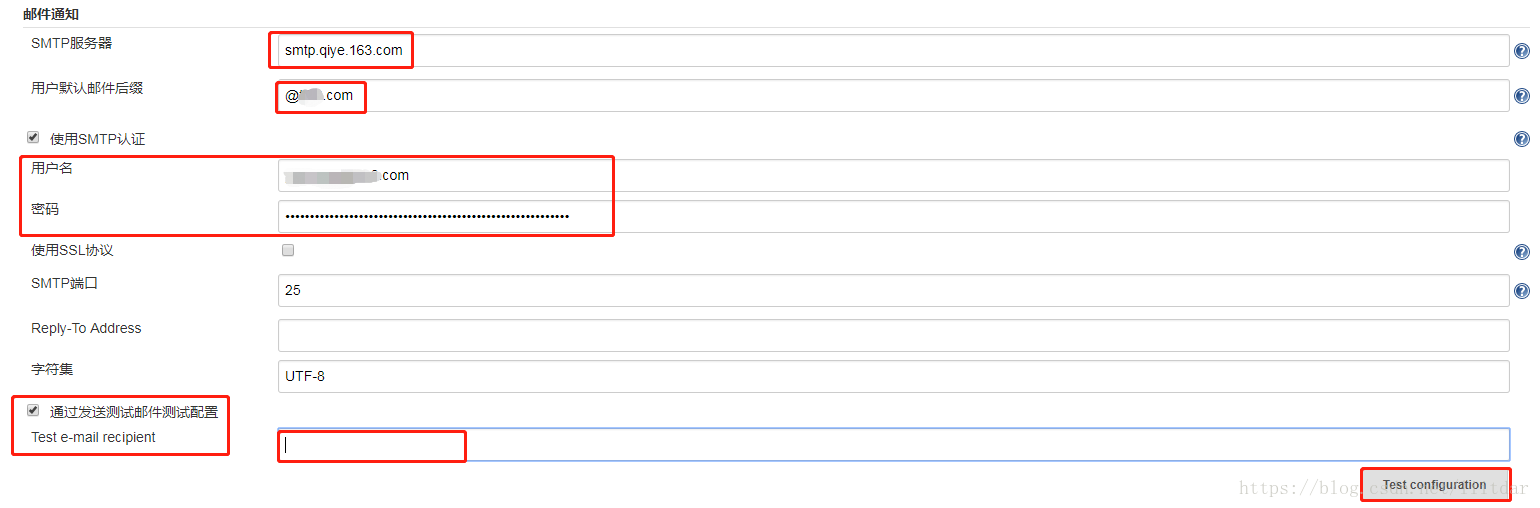

2. 设置邮件通知的详细内容，如下图所示：

说明：正常情况下，邮件通知属于Jenkins的默认提供功能，不过如果在系统设置中没有找到“邮件通知”的相关设置，那么就需要查看一下邮件插件（Mailer）是否已安装，若未安装，则需手动安装该插件。

在上图中，根据实际情况填写相应的内容：

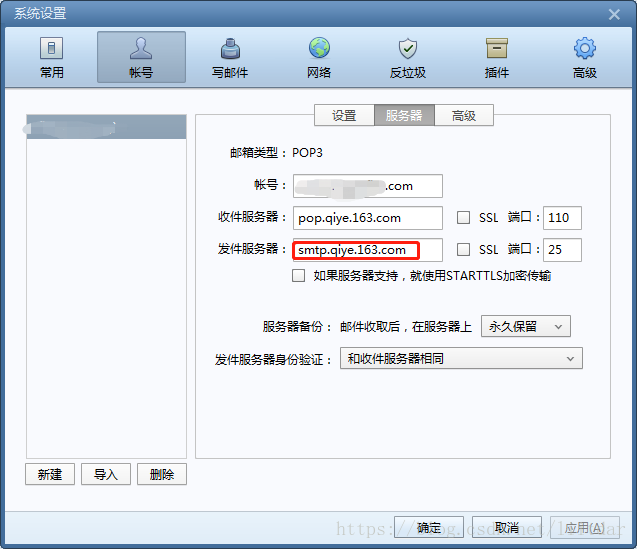

SMTP服务器：企业的发件服务器名称。例如使用Foxmail邮箱，可以在“系统设置”、“账号”中查看发件服务器信息，如下图所示：
用户默认邮件后缀，与上图中的“账号”邮件的后缀保持一致即可；
用户名和密码：使用企业邮箱的用户名和密码即可；

在完成上述配置后，可通过勾选“通过发送测试邮件测试配置”，然后在“Test e-mail recipient”中填写收件人邮箱，点击“Test configuration”，测试我们对邮箱的配置是否生效。如果收件人邮箱收到了测试邮件，说明我们的邮箱配置生效了。

2.2 项目配置

在完成前面的系统配置后，还需要针对特定的项目进行邮件设置。

选择具体的项目，点击“配置”，进行项目配置页面，点击“增加构建后操作步骤”，选择“E-mail Notification”，如下图所示：

在上图中，在“Recipients”中填写收件人邮箱地址，即可实现发送项目构建邮件的功能了。

如果想在每次不稳定（unstable）的构建后，都发送邮件通知，则勾选“每次不稳定的构建都发送邮件通知”。

3 角色权限管理

通过使用“Role-based Authorization Strategy”插件，可以实现Jenkins的角色权限管理功能。

3.1 用户管理

这里需要说明一下，如果使用svn管理源码，那么只要提交过svn代码并在Jenkins中进行过构建，那么该用户的信息就会保留在Jenkins中了，如下图所示：

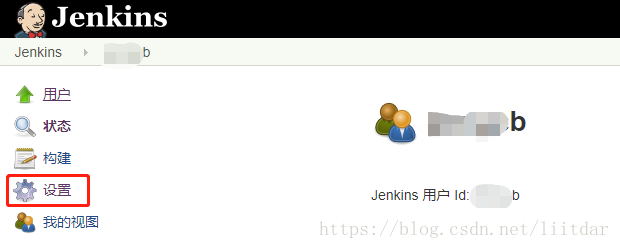

以此为基础，可以很方便地进行用户管理。点击上图中的某个用户名称（如“xxb”），则会进入到该用户的设置界面中，如下图：

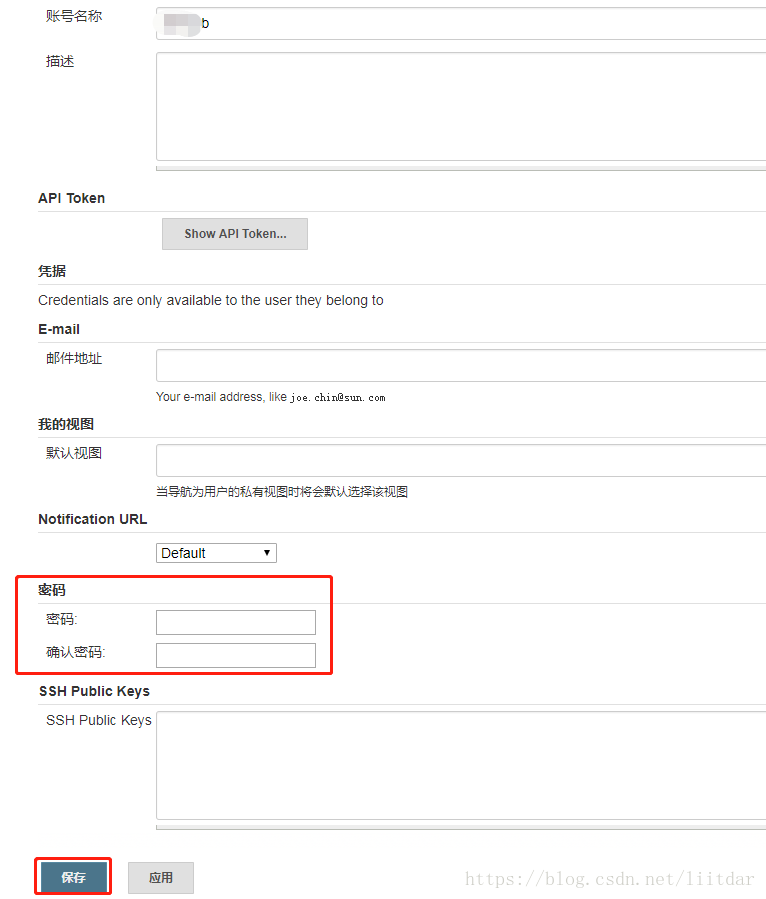

在上图中，点击“设置”，对该用户进行管理，如下图所示：

在用户设置页面，主要设置该用户的密码，然后点击“保存”，即可完成对该用户的设置操作。

此时，就可以使用该用户登录Jenkins了，如下图：

3.2 用户权限控制

在上一步添加了一个Jenkins用户之后，使用该用户登录Jenkins时，发现该用户有很多操作权限，这显然不利于Jenkins的系统安全，所以，需要对该用户进行权限控制。

3.2.1 安装插件

首先，需要安装“Role-based Authorization Strategy”插件，如下图所示：

插件安装完成后，需要重启Jenkins。

3.2.2 全局安全设置

安装完上面的插件后，进入Jenkins主页中，点击“系统管理”、“全局安全配置”，进入全局安全配置页面，如下图所示：

在上图中，主要是将“授权策略”修改为“Role-Based Strategy”，即使用前面安装的插件进行用户权限控制。

之后，点击“保存”即可。

3.2.3 管理、分配角色

选择了授权策略之后，就需要进行具体的角色管理了。

进入Jenkins主页中，点击“系统管理”，能看到“Manage and Assign Roles”功能，如下图所示：

点击上图中的“Manage and Assign Roles”，转到具体的角色管理页面，如下图所示：

1. 点击“Manage Roles”，进行角色管理。

首先需要新建一个角色（如developer），如下图所示：

然后，为新建的角色（developer）根据实际需要分配权限，如下图所示：

在上图中，我们为developer角色分配了项目构建权限、Jenkins服务信息读取权限。（我们能够看到，admin角色默认拥有所有权限）

点击“save”保存该developer角色信息。

2. 回到“Manage and Assign Roles”页面，点击“Assign Roles”，如下图所示：

进入“Assign Roles”页面，为Jenkins用户分配指定的角色，如下图所示：

在上图中，我们看到了刚刚添加的新角色developer。我们将前面创建的用户“xxb”设置为developer角色。

点击“save”保存设置。至此，就完成了对于用户“xxb”的权限控制。

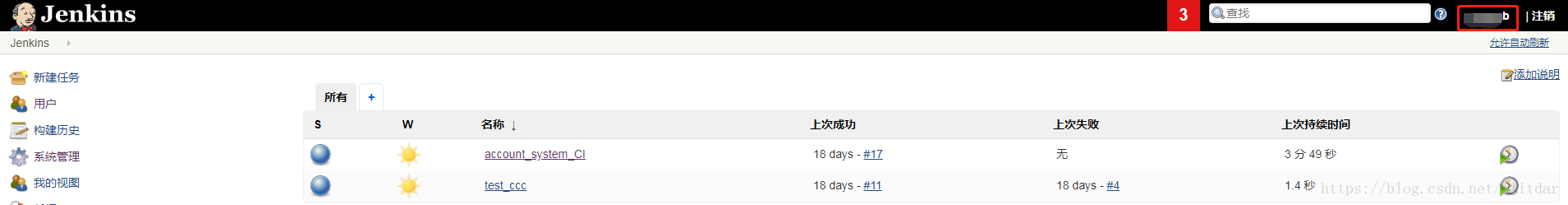

此时，再次使用“xxb”用户登录Jenkins，发现其权限发生了变化，如下图所示：

从上图中可以看到，“xxb”用户不再拥有“创建任务”、“系统管理”等功能，这说明上述对于该用户的权限控制生效了。

4 圈复杂度

通过CCM插件可以实现发布代码圈复杂度报告的功能。

4.1 安装插件

首先需要安装插件CCM，CCM插件信息如下图所示：

4.2 生成代码圈复杂度

这里需要说明的是，Jenkins的CCM插件只是一个圈复杂度报告的分析和发布工具，其本身并不具备生成代码圈复杂度的功能，所以在这里还需要一个生成圈复杂度数据的工具。

4.2.1 编译生成圈复杂度工具

检查代码复杂度的工具有很多，本文选择了GitHub上的CCM工具，相关的GitHub链接为： https://github.com/jonasblunck/ccm

按照该链接中的指导，最终编译（需要使用 vs 进行编译）出检查代码圈复杂度的程序“CCM.exe”，该程序是Windows程序，为了能在Linux运行，需要在Linux上安装mono，相关命令如下：

mono-core-4.6.2-4.el7.x86_64

安装mono之后，就可以在CentOS 7上运行CCM.exe了。

之后，将圈复杂度检查工具的相关文件上传到Jenkins服务器上，圈复杂度检查工具在Jenkins服务器上的信息，如下图所示：

[root@ACC_APP /var/lib/jenkins/workspace/account_system_CI/ci]# l
total 56
drwxr-xr-x 2 root root    69 Aug 28 19:11 ./
drwxr-xr-x 5 root root    39 Aug 28 19:10 ../
-rw-r--r-- 1 root root   543 Aug 28 14:45 account_sys_ccm.config
-rw-r--r-- 1 root root 31232 Aug 10 08:55 CCMEngine.dll
-rw-r--r-- 1 root root 19456 Aug 10 08:54 CCM.exe
[root@ACC_APP /var/lib/jenkins/workspace/account_system_CI/ci]#

对于上图中的几个文件，说明如下：

CCM.exe：编译GitHub上的源代码生成的可执行文件；
CCMEngine.dll：编译GitHub上的源代码生成的可执行文件；
account_sys_ccm.config：圈复杂度的配置文件，供CCM.exe使用；

4.2.2 编写CCM配置文件

CCM配置文件是核心文件，CCM.exe读取CCM配置文件的内容，进行具体的圈复杂度分析。

有以下两种方式来了解CCM配置文件的写法说明：

1. 通过在CentOS 7命令行运行“mono CCM.exe”，可得到CCM配置文件的示例，以及相关元素的描述，如下图所示：

2. 从GitHub上获取的源码中，有一个“readme.doc”文件，在该文件中也介绍了CCM配置文件的元素信息描述。

本文中使用的CCM示例配置文件信息内容如下：

[root@ACC_APP /var/lib/jenkins/workspace/account_system_CI/ci]# cat account_sys_ccm.config
<ccm>
  <analyze>
    <folder>../code</folder>
  </analyze>
  <exclude>
    <folder>../code/preplatform</folder>
    <folder>../code/test</folder>
  </exclude>
  <recursive>yes</recursive>
  <outputter>Xml</outputter>
  <threshold>15</threshold>
  <numMetrics>20</numMetrics>
  <suppressMethodSignatures>yes</suppressMethodSignatures>
  <switchStatementBehavior>IgnoreCases</switchStatementBehavior>
  <fileExtensions>
    <fileExtension>.cpp</fileExtension>
    <fileExtension>.h</fileExtension>
  </fileExtensions>
</ccm>
[root@ACC_APP /var/lib/jenkins/workspace/account_system_CI/ci]#

4.2.3 运行CCM

编写完CCM配置文件后，就可以运行CCM程序，来生成圈复杂度报告了。在CentOS 7中，CCM程序的运行命令如下：

mono CCM.exe account_sys_ccm.config > ccm.xml

上面的命令根据配置文件account_sys_ccm.config的内容，生成一份圈复杂度报告，并将报告的内容保存在ccm.xml中。这个ccm.xml就是Jenkins服务需要发布和展示的圈复杂度报告了。

说明：在实际的持续集成环境部署中，需要把CCM的程序运行过程放入Jenkins的构建过程中，一般都是在代码编译后，再生成圈复杂度报告的。

4.3 发布圈复杂度检查结果

针对某个项目进行设置，实现发布圈复杂度报告的功能，具体设置方法如下图所示：

在上图中的“CCM results”栏中，填写使用CCM工具生成的圈复杂度报告的位置（注意这里是相对于项目根目录的位置）。同时，还可以根据需要，填写圈复杂度检查结果对于本次构建的影响（unstable、failed）。

至此，在Jenkins中集成代码圈复杂度检查的设置就结束了。

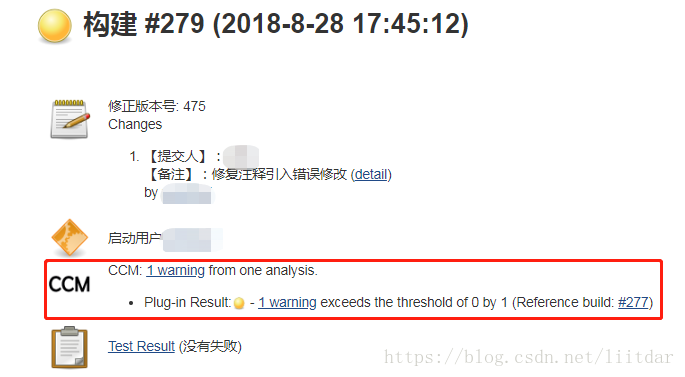

完成上述设置后，当完成了一次项目构建时，可以在构建报告中找到圈复杂度检查结果，如下图所示：

可以通过点击上图中的告警信息，查看详细的圈复杂度检查结果。
