第三届全国技能大赛网络安全项目（模块A）复现与练习（四）

一. 环境说明

本文详细介绍搭建外网根 CA 服务器的完整步骤，核心实现两大功能：生成根 CA 证书及相关密钥、通过 Nginx 提供 HTTP 服务供外部查询证书吊销列表（CRL）。

二. 环境说明

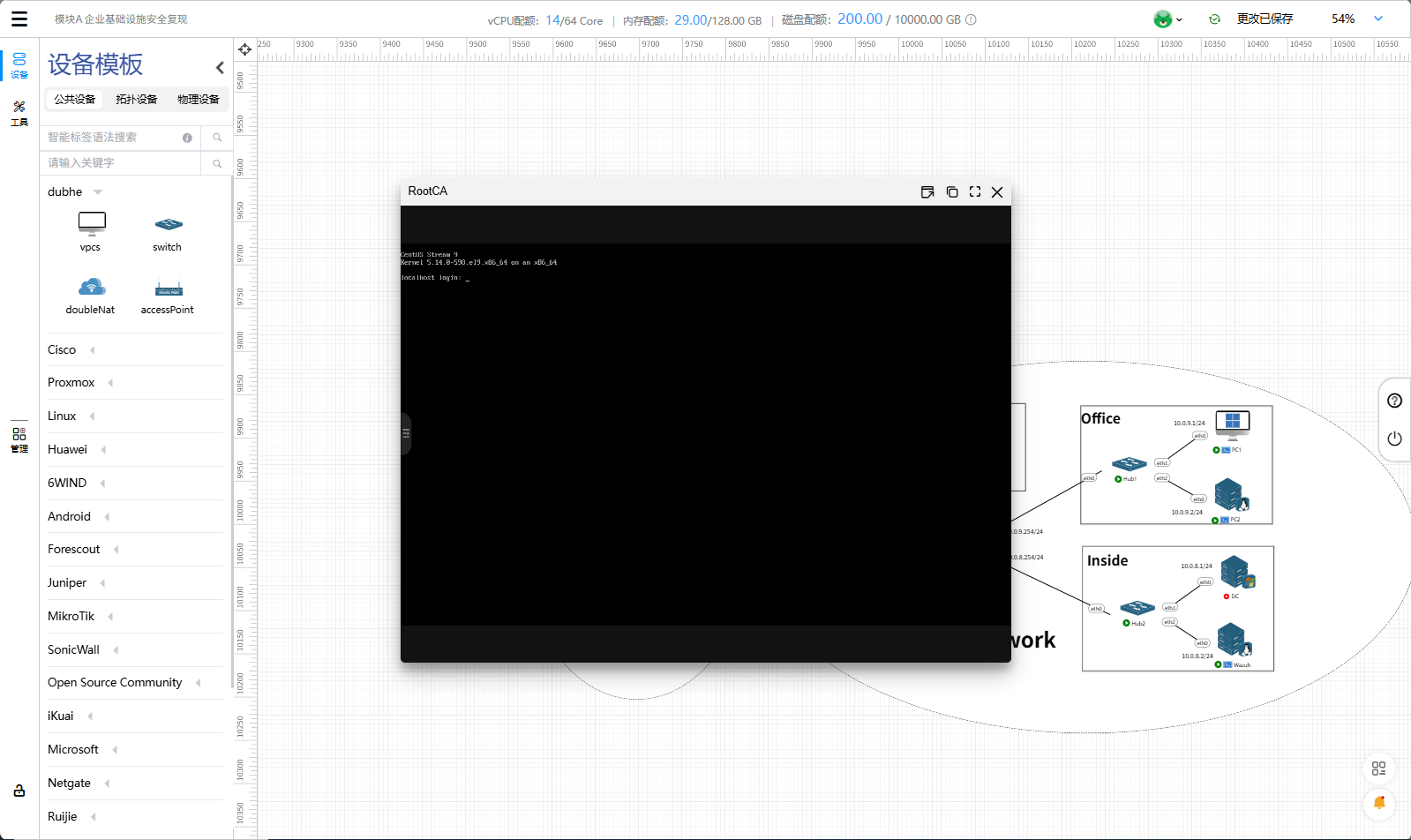

操作系统：CentOS Stream 9

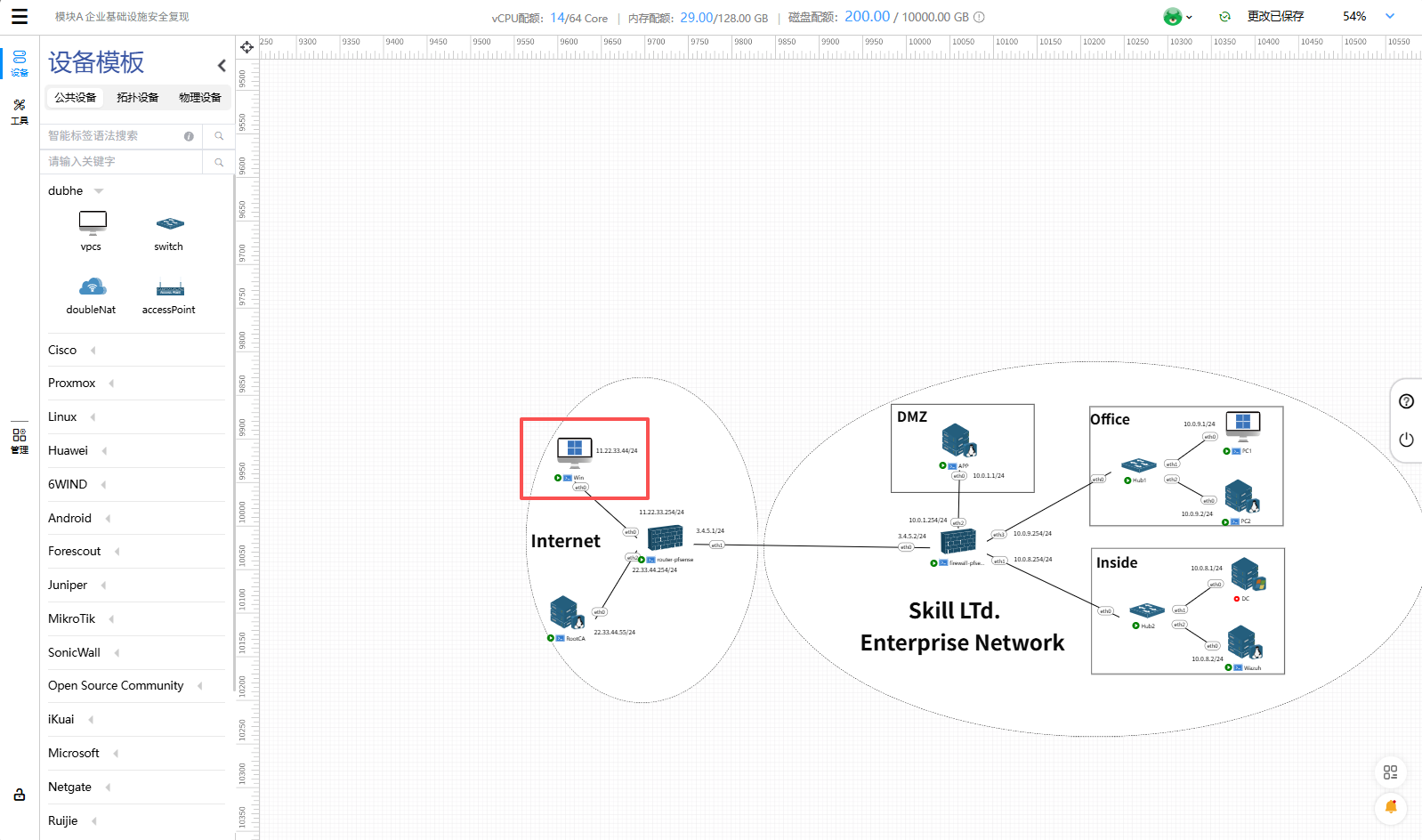

复现平台支持：天枢一体化虚拟仿真靶场平台
关键域名：www.testpki.com（根 CA 关联域名，需与 DNS 解析配置一致）

三. 根 CA 基础环境搭建

3.1 创建 CA 专用目录结构

实现目标：分离 CA 的证书、私钥、CRL、证书请求（CSR）等文件，确保私钥安全性（仅所有者可访问）。

操作命令如下：

# 创建多级目录：certs（证书）、crl（吊销列表）、newcerts（新签发证书）、private（私钥）、csr（证书请求）

[root@localhost ~]# mkdir -p /root/ca/{certs,crl,newcerts,private,csr}

[root@localhost ~]# cd /root/ca

# 私钥目录设置700权限（仅root可读写，防止泄露）

[root@localhost ca]# chmod 700 private

# 创建CA数据库文件（记录证书签发/吊销状态）

[root@localhost ca]# touch index.txt

3.2 配置 OpenSSL

实现目标：定义 CA 的核心规则（如证书策略、扩展属性、文件路径等），确保后续证书生成符合 PKI 规范。

配置文件内容及说明：

[root@localhost ca]# cat > openssl.cnf << 'EOF'

# -------------------------- 全局CA配置 --------------------------

[ ca ]

default_ca = CA_default # 指定默认CA配置段

# -------------------------- CA默认配置 --------------------------

[ CA_default ]

dir = /root/ca # CA根目录

certs = $dir/certs # 已签发证书存储路径

crl_dir = $dir/crl # CRL文件存储路径

new_certs_dir = $dir/newcerts # 新签发证书临时存储路径

database = $dir/index.txt # CA数据库（记录证书状态）

serial = $dir/serial # 证书序列号文件（初始需手动创建，如echo "01" > serial）

RANDFILE = $dir/private/.rand # 随机数文件（增强加密安全性）

private_key = $dir/private/root.ca.key.pem # 根CA私钥路径

certificate = $dir/certs/root.ca.cert.pem # 根CA证书路径

crl = $dir/crl/root.ca.crl.pem # 根CA CRL文件路径

crlnumber = $dir/crlnumber # CRL序列号文件（初始需手动创建，如echo "01" > crlnumber）

default_crl_days = 30 # CRL有效期（30天，到期需重新生成）

default_md = sha256 # 默认哈希算法（SHA-256，比SHA-1更安全）

preserve = no # 不保留证书请求文件

policy = policy_strict # 证书请求验证策略（严格匹配）

# -------------------------- 严格验证策略 --------------------------

[ policy_strict ]

countryName = match # 国家代码必须与根CA一致

stateOrProvinceName = match # 省/州必须与根CA一致

organizationName = match # 组织名称必须与根CA一致

organizationalUnitName = optional # 部门名称可选

commonName = supplied # 通用名（CN）必须由请求方提供

# -------------------------- 证书请求（CSR）配置 --------------------------

[ req ]

default_bits = 4096 # 默认密钥长度（4096位，抗暴力破解能力更强）

distinguished_name = req_distinguished_name # 证书持有者信息字段定义

string_mask = utf8only # 仅支持UTF-8字符

default_md = sha256 # CSR默认哈希算法

# -------------------------- 证书持有者信息字段 --------------------------

[ req_distinguished_name ]

countryName = Country Name (2 letter code) # 国家代码（如CN）

stateOrProvinceName = State or Province Name # 省/州（如Chongqing）

localityName = Locality Name # 城市（如Chongqing）

organizationName = Organization Name # 组织名称（如DubheLjsec）

organizationalUnitName = Organizational Unit Name # 部门名称（如IT）

commonName = Common Name # 通用名（根CA需填域名www.testpki.com）

# -------------------------- 根CA证书扩展属性 --------------------------

[ v3_ca ]

subjectKeyIdentifier = hash # 证书持有者密钥标识（哈希值）

authorityKeyIdentifier = keyid:always,issuer # 签发者密钥标识（始终包含，关联根CA）

basicConstraints = critical, CA:true # 核心约束：标记为CA（不可省略）

keyUsage = critical, digitalSignature, cRLSign, keyCertSign # 密钥用途：数字签名、CRL签名、证书签名

# -------------------------- 中间CA证书扩展属性（预留） --------------------------

[ v3_intermediate_ca ]

subjectKeyIdentifier = hash

authorityKeyIdentifier = keyid:always,issuer

basicConstraints = critical, CA:true, pathlen:0 # 核心约束：允许签发证书，但不能再签发下级CA（pathlen:0）

keyUsage = critical, digitalSignature, cRLSign, keyCertSign

crlDistributionPoints = URI:http://www.testpki.com/crl/root.ca.crl.pem # CRL查询地址（HTTP）

nameConstraints = critical, @permitted_names # 名称约束：仅允许签发.cn域名的证书

# -------------------------- 名称约束规则 --------------------------

[ permitted_names ]

DNS.0 = .cn # 允许的DNS域名后缀（仅.cn）

EOF

关键补充操作：创建证书序列号文件和 CRL 序列号文件（OpenSSL 依赖这两个文件生成证书 / CRL）。

[root@localhost ca]# echo "01" > serial # 证书起始序列号（十六进制，后续递增）

[root@localhost ca]# echo "01" > crlnumber # CRL起始序列号

四. 生成根 CA 核心组件

4.1 生成根 CA 私钥

实现目标：私钥是根 CA 的核心身份凭证，用于签名证书和 CRL，需加密存储防止泄露。

操作命令及参数解释如下：

[root@localhost ca]# openssl genrsa -aes256 -out private/root.ca.key.pem 4096

Enter PEM pass phrase:dubhe # 私钥加密密码（自定义，需牢记，丢失无法恢复）

Verifying - Enter PEM pass phrase:dubhe

-aes256：用 AES-256 算法加密私钥（比 DES 更安全）
-out：指定私钥输出路径
4096：私钥长度（推荐 4096 位，兼容主流设备）

权限验证

确保私钥仅所有者可读写：

[root@localhost ca]# ls -l private/root.ca.key.pem

-rw-------. 1 root root 3456 Nov 18 05:40 private/root.ca.key.pem # 权限应为600

4.2 生成根 CA 自签名证书

实现目标：根 CA 证书是信任链的起点，需自签名（无上级 CA 签发），有效期建议设置较长（如 20 年）。

操作命令及参数解释如下：

[root@localhost ca]# openssl req -config openssl.cnf -key private/root.ca.key.pem -new -x509 -days 7300 -sha256 -extensions v3_ca -out certs/root.ca.cert.pem

Enter pass phrase for private/root.ca.key.pem:dubhe # 输入私钥加密密码

-config：指定 OpenSSL 配置文件
-new：生成新的证书请求（CSR）
-x509：直接生成自签名证书（跳过 CSR 提交步骤，根 CA 专用）
-days 7300：证书有效期（7300 天≈20 年）
-extensions v3_ca：应用根 CA 扩展属性（标记为 CA 身份）
-out：指定证书输出路径

交互信息填写（示例）:

You are about to be asked to enter information that will be incorporated into your certificate request.

-----

Country Name (2 letter code) []:CN # 国家代码（固定为CN）

State or Province Name []:Chongqing # 省/州（与配置文件策略匹配）

Locality Name []:Chongqing # 城市（与配置文件策略匹配）

Organization Name []:DubheLjsec # 组织名称（与配置文件策略匹配）

Organizational Unit Name []:IT # 部门名称（可选）

Common Name []:www.testpki.com # 通用名（必须为根CA关联域名）

证书验证:

确认证书是否有效（查看证书详情）：

[root@localhost ca]# openssl x509 -in certs/root.ca.cert.pem -text -noout

# 输出应包含“CA:TRUE”（确认CA身份）、有效期、密钥用途等信息

4.3 生成根 CA 证书吊销列表（CRL）

实现目标：CRL 记录已吊销的证书信息，客户端通过 HTTP 查询 CRL，验证证书是否有效。

操作命令如下：

[root@localhost ca]# openssl ca -config openssl.cnf -gencrl -out crl/root.ca.crl.pem

Using configuration from openssl.cnf

Enter pass phrase for /root/ca/private/root.ca.key.pem:dubhe # 输入私钥加密密码

CRL 验证:

查看 CRL 内容（初始无吊销证书，仅包含 CRL 有效期等信息）：

[root@localhost ca]# openssl crl -in crl/root.ca.crl.pem -text -noout

# 输出应包含“Next Update”（下次更新时间，当前+30天）

五. 部署 Nginx 提供 HTTP CRL 服务

5.1 安装 Nginx

操作命令如下：

[root@localhost ca]# dnf install nginx -y

自动安装依赖包：centos-logos-httpd（HTTP 图标资源）、nginx-core（Nginx 核心组件）、nginx-filesystem（Nginx 目录结构）

5.2 配置 CRL 文件访问路径

实现目标：将 CRL 文件放到 Nginx 的 Web 根目录，确保客户端可通过http://www.testpki.com/crl/root.ca.crl.pem访问。

操作命令如下：

# 创建CRL访问目录

[root@localhost ca]# mkdir -p /usr/share/nginx/html/crl

# 复制CRL文件到Web目录（保持文件权限可读取）

[root@localhost ca]# cp crl/root.ca.crl.pem /usr/share/nginx/html/crl/

# 确保Nginx可读取CRL文件

[root@localhost ca]# chmod 644 /usr/share/nginx/html/crl/root.ca.crl.pem

5.3 启动 Nginx 并设置开机自启

操作命令如下：

# 启动Nginx服务

[root@localhost ca]# systemctl start nginx

# 设置开机自启（避免服务器重启后服务失效）

[root@localhost ca]# systemctl enable nginx --now

# 验证Nginx状态

[root@localhost ca]# systemctl status nginx

# 输出应包含“active (running)”表示服务正常

5.4 开放防火墙 HTTP 端口

实现目标：允许外部客户端通过 HTTP（80 端口）访问 Nginx 服务。

操作命令如下：

# 永久开放HTTP服务（80端口）

[root@localhost ca]# firewall-cmd --permanent --add-service=http

# 返回结果：success

# 重新加载防火墙规则（使配置生效）

[root@localhost ca]# firewall-cmd --reload

# 返回结果：success

# 验证防火墙规则

[root@localhost ca]# firewall-cmd --list-services

# 输出应包含“http”

六. 在 pfSense 中配置 DNS 解析

实现目标：将www.testpki.com域名解析到根 CA 服务器的 IP（22.33.44.55），确保客户端能通过域名访问 CRL。

6.1 操作步骤（基于 pfSense 界面）

(1) 登录 pfSense 管理界面

通过天枢一体化虚拟仿真靶场平台Internet区域的WIN 访问pfSense 的 Web 管理地址（如https://3.4.5.1），输入管理员账号密码登录。

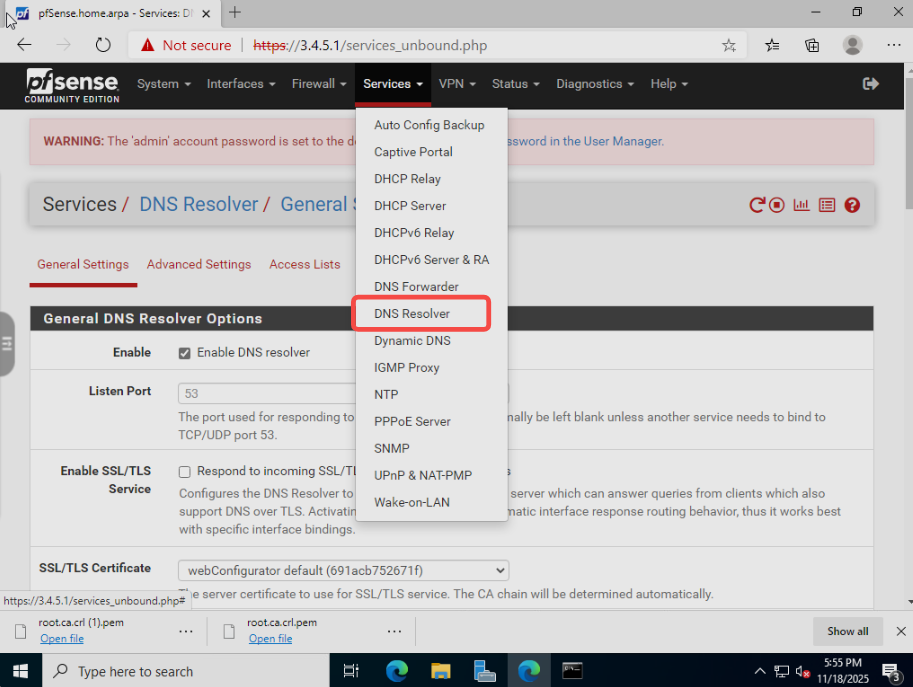

(2) 进入 DNS 解析器配置

点击顶部菜单 Services > DNS Resolver > General，确认 “Enable DNS resolver” 已勾选（启用 DNS 解析功能），“Listen Port” 保持默认53。

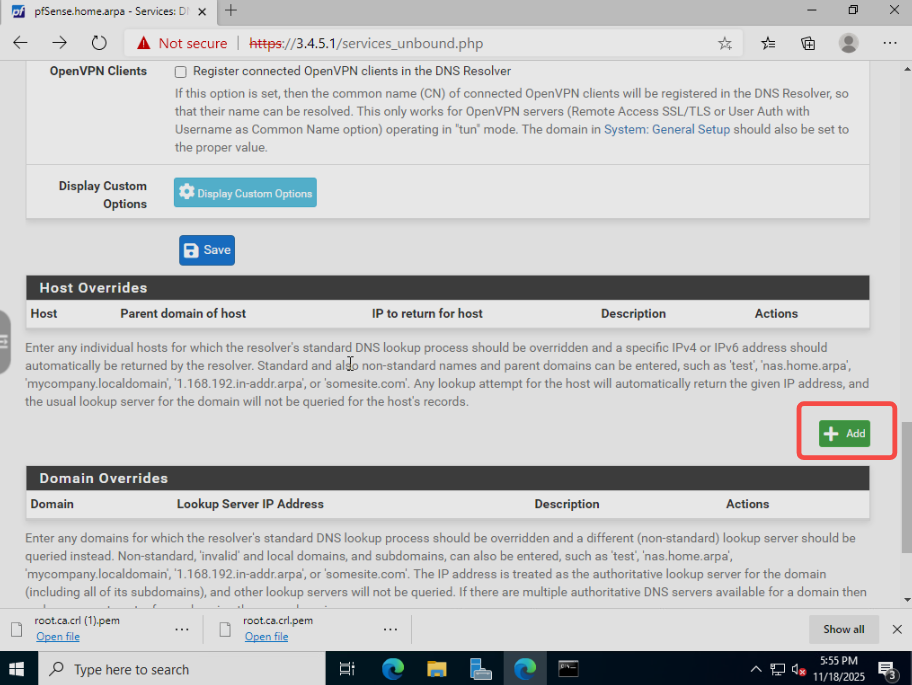

(3) 添加 Host Override（域名映射)

点击 Host Overrides 下方的 Add 按钮，进入 “Edit Host Override” 页面。

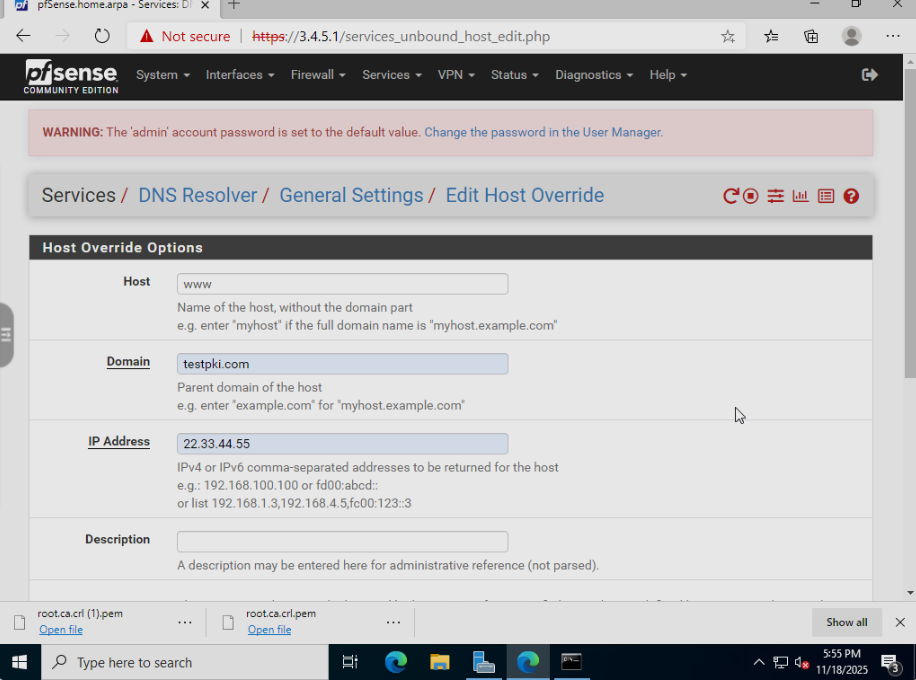

填写配置项：

配置项	填写内容	说明
Host	WWW	主机名（域名前缀）
Domain	testpki.com	父域名（与根 CA 的 CN 一致）
IP Address	22.33.44.55	根 CA 服务器的 IP 地址
Description	Root CA CRL DNS Mapping	备注（便于管理）

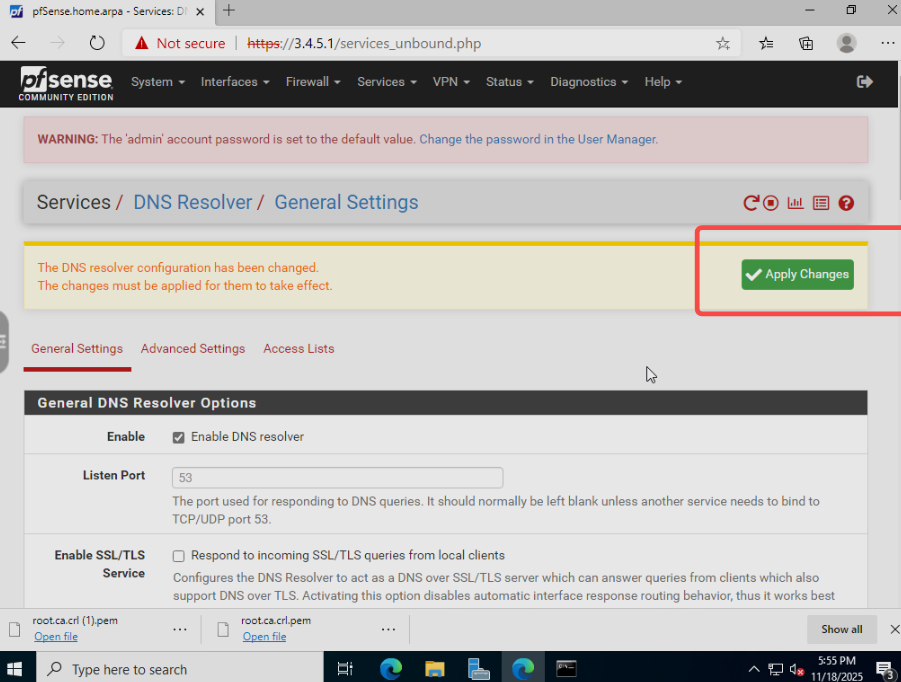

点击 Save 保存配置，再点击页面顶部的 Apply Changes 使配置生效。

七. 验证 CRL HTTP 访问功能

7.1 本地验证（根 CA 服务器上）

# 使用curl访问CRL（验证Nginx配置）

[root@localhost ca]# curl http://localhost/crl/root.ca.crl.pem

# 输出应为CRL文件的PEM格式内容（以“-----BEGIN X509 CRL-----”开头）

7.2 客户端验证（需在 pfSense 管理的网络内）

确保客户端已通过 pfSense 获取 DNS（或手动设置 DNS 为 pfSense 的 IP）。
在客户端浏览器或终端访问：http://www.testpki.com/crl/root.ca.crl.pem
- 成功：下载或显示 CRL 文件的 PEM 内容。
- 失败：检查 DNS 解析（ping www.testpki.com是否返回22.33.44.55）、防火墙规则、Nginx 状态。
