第三届全国技能大赛网络安全项目（模块A）复现与练习（一）

一、前期比赛环境准备

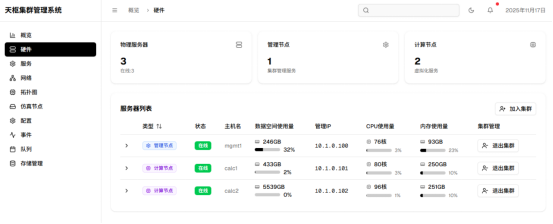

1、硬件环境：主控配置40核80线程、内存128GB；节点服务器2台配置分别为40核80线程、内存256GB，48核96线程、内存256GB；支持多设备拓扑部署。

2、软件环境：搭载天枢一体化虚拟仿真靶场平台，兼容Cisco、Huawei、Microsoft、linux等设备镜像模板。

3、网络要求：规划多区域网络（Inside、Office、DMZ、Internet），确保各区域网络互通基础。

二、基础环境搭建

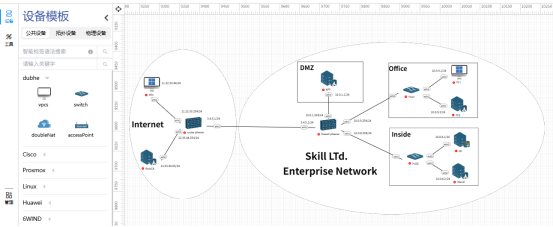

• 1、拓扑还原：1:1复刻大赛网络拓扑，划分Internet、Inside、DMZ、Office四大区域。
• 2、在天枢平台导入公共设备模板，添加防火墙、交换机、服务器、PC等设备。
• 3、按要求配置各设备IP地址及子网掩码。
• 4、连接各区域设备，确保链路通联（Inside区域通过交换机连接DC、Wazuh；DMZ区域部署APP主机）。

三、网络IP配置

1、Internet部分的IP配置

1.1、Win的IP网络配置

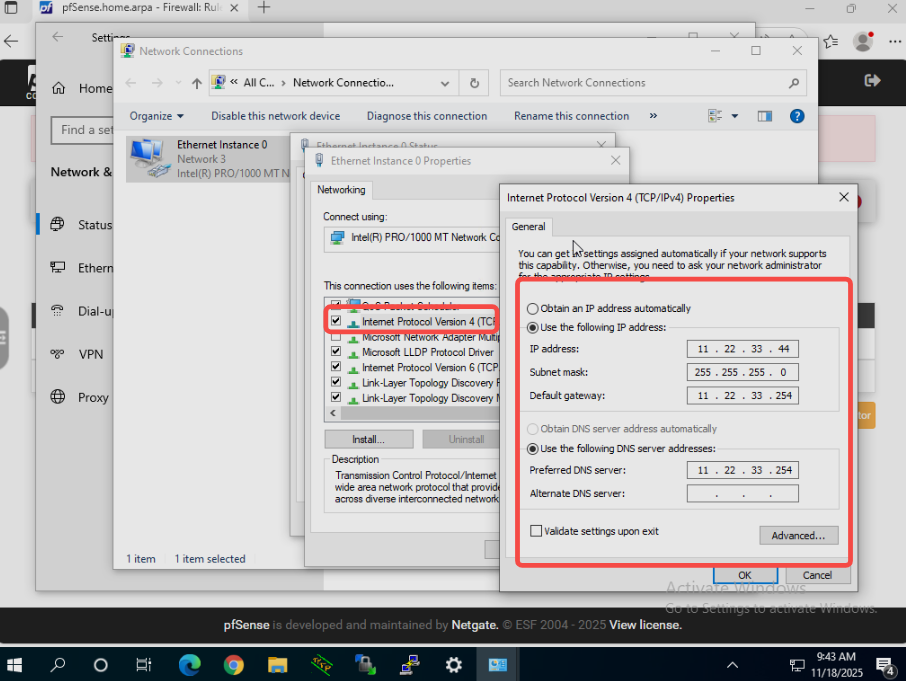

将ip和mask设置为拓扑图中要求的11.22.33.44/24，网关和dns指向11.22.33.254

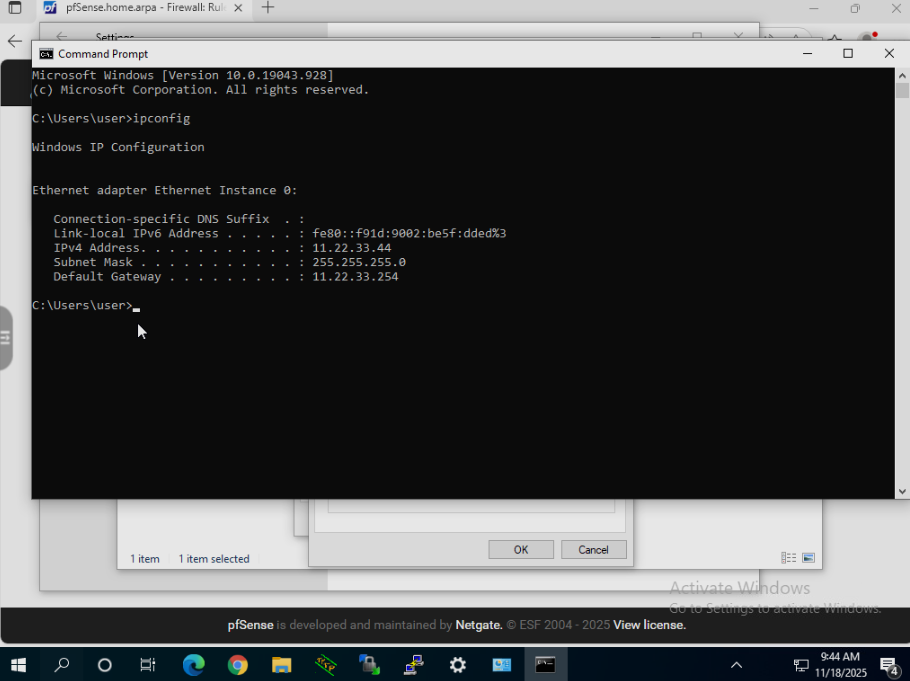

打开cmd查看ip是否成功修改

1.2、Rootca的网络IP配置

进入nmcli管理的网卡文件夹

/etc/NetworkManager/system-connections

修改当前连接到防火墙的那个网卡ens3

修改[ipv4]部分为

method=munual

address1=22.33.44.55/24

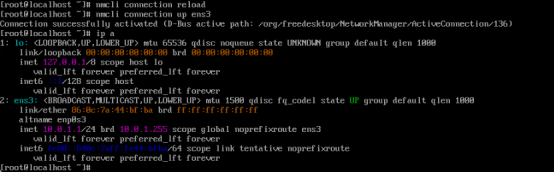

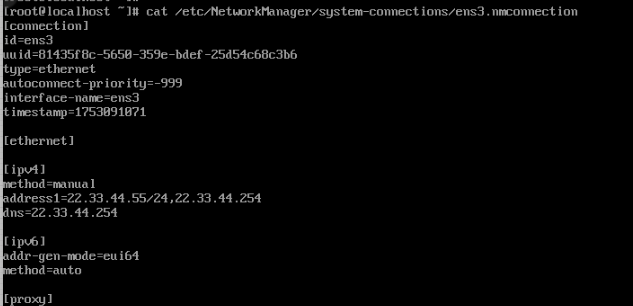

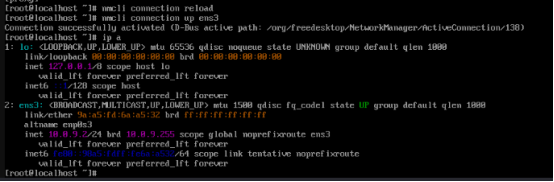

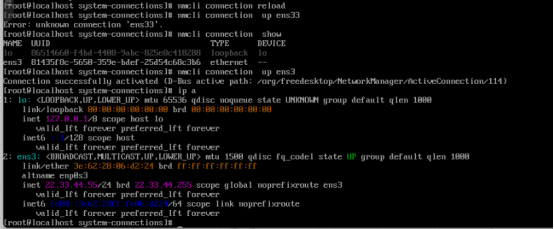

重新加载配置并查看ip

1.3、Router-pfsense的网络IP配置

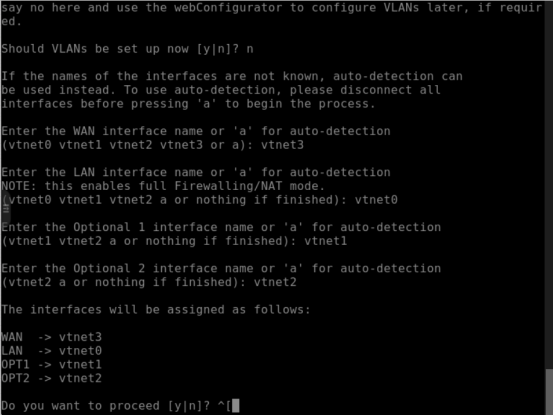

先配置4口（vtnet3）为 wan 口，另外三个口为lan口

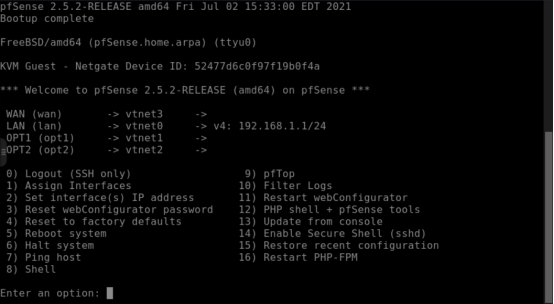

稍后会初始化成功

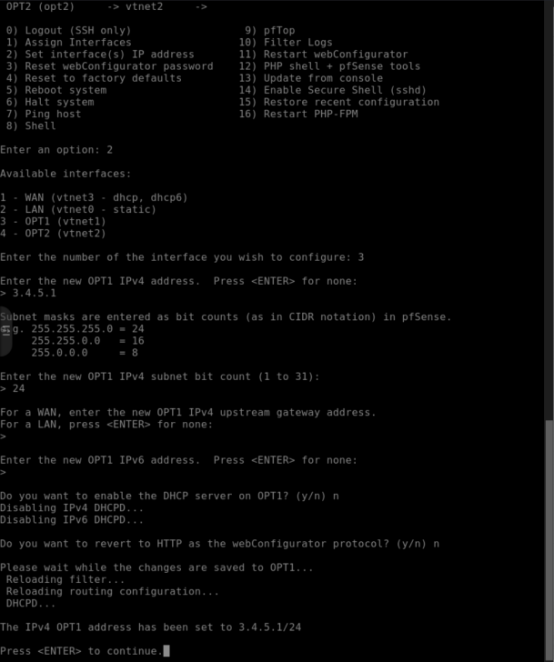

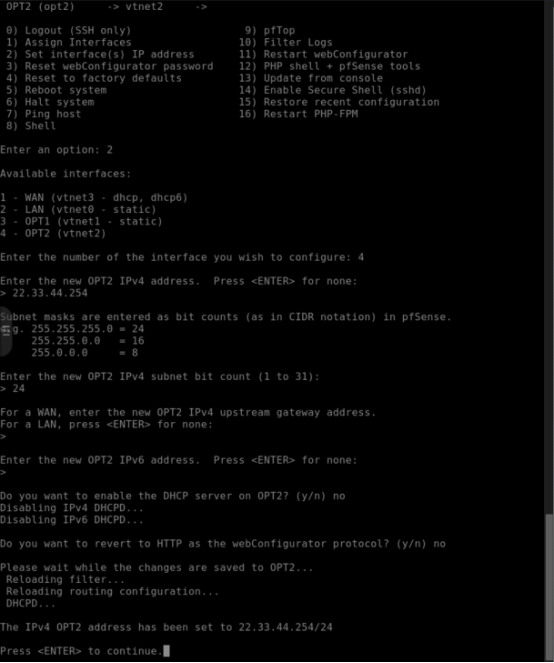

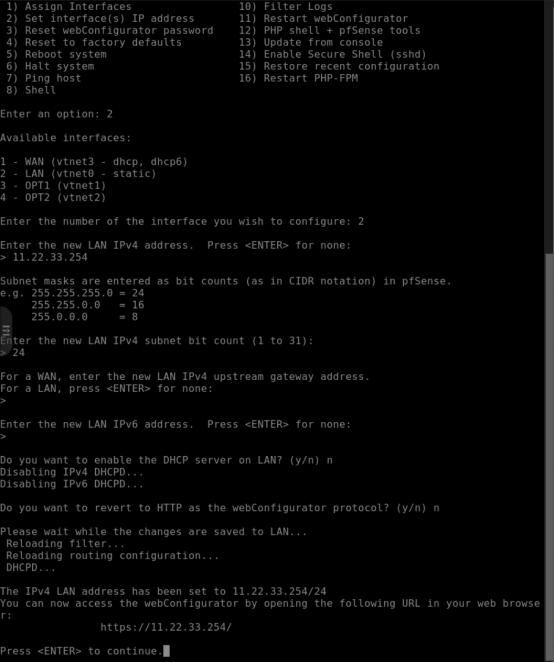

现在分别设置0,1,2口的 ip 地址

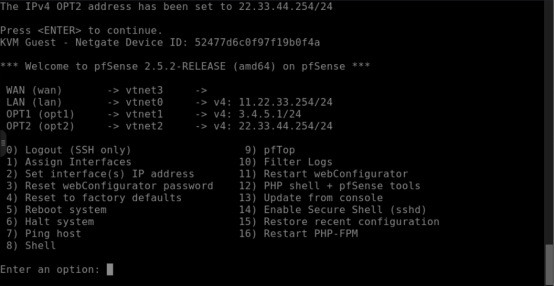

查看结果，核对网络配置是否正确

本章节的internet部分的网络IP配置就完成了

2、企业网络部分IP配置

2.1、firewall-pfsence的IP配置

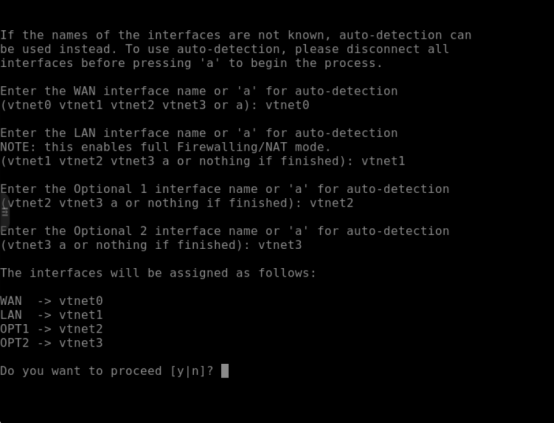

配置0口为 wan 口，1,2,3口为 lan 口

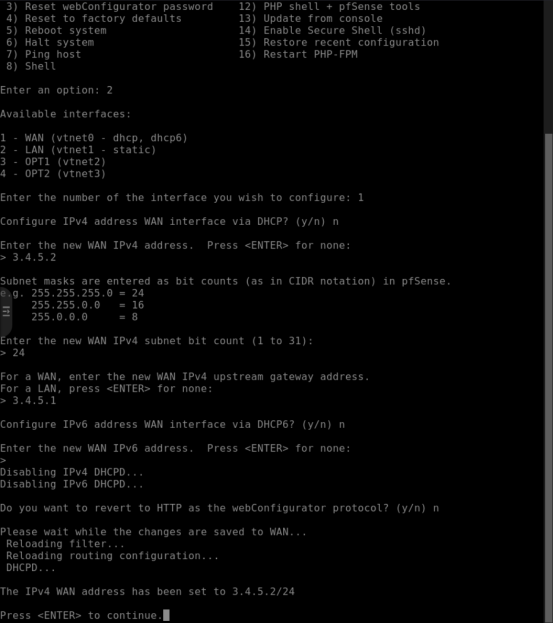

配置0口，注意需要设置网关地址，这样pfsense才会认为一个网口是wan口

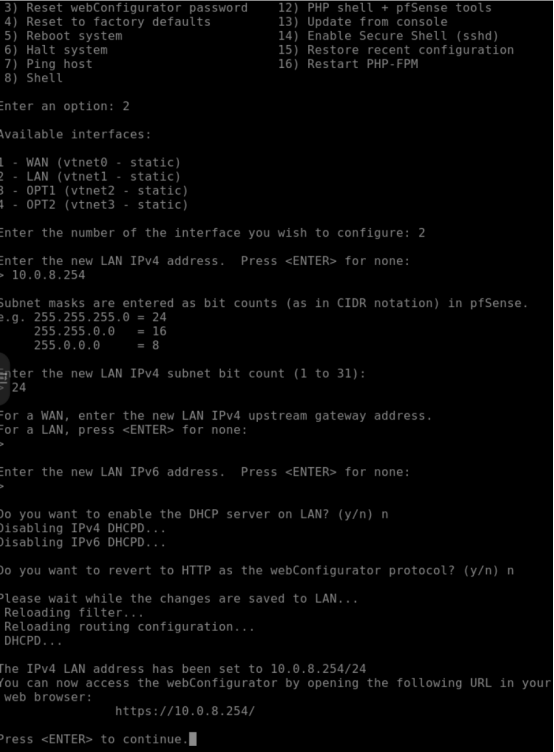

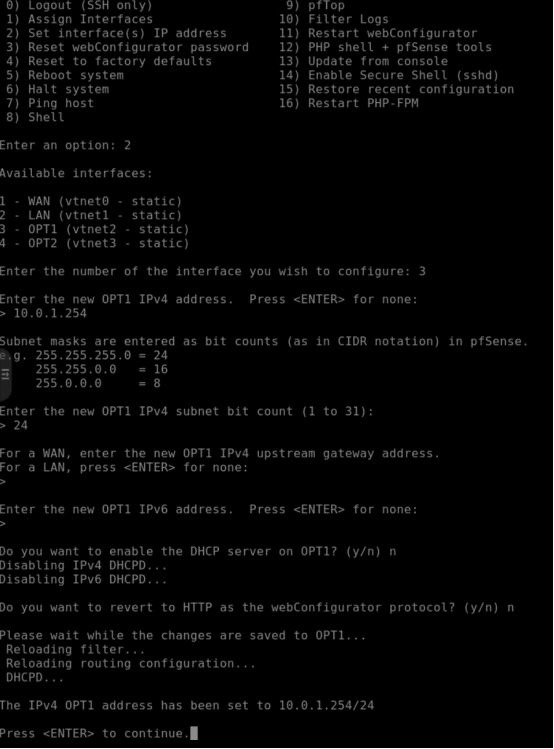

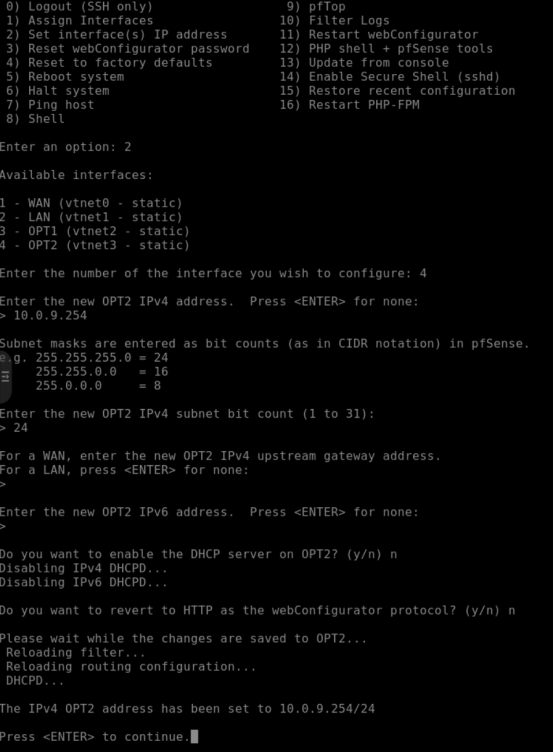

配置其他1,2,3口

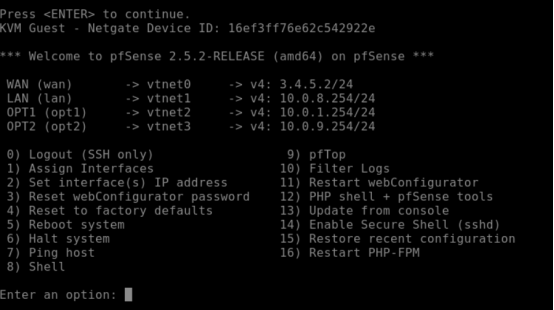

查看结果，核对IP是否正确。

2.2、DMZ区域的IP配置

2.2.1、APP的IP配置

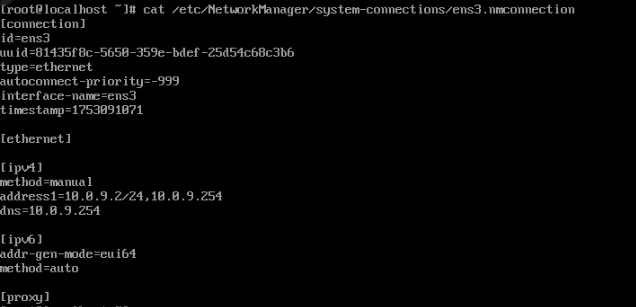

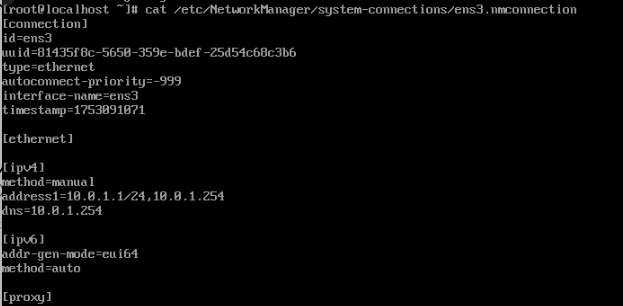

参考rootca的配置方式修改文件

2.3、Office区域的IP配置

2.3.1、PC1的IP配置

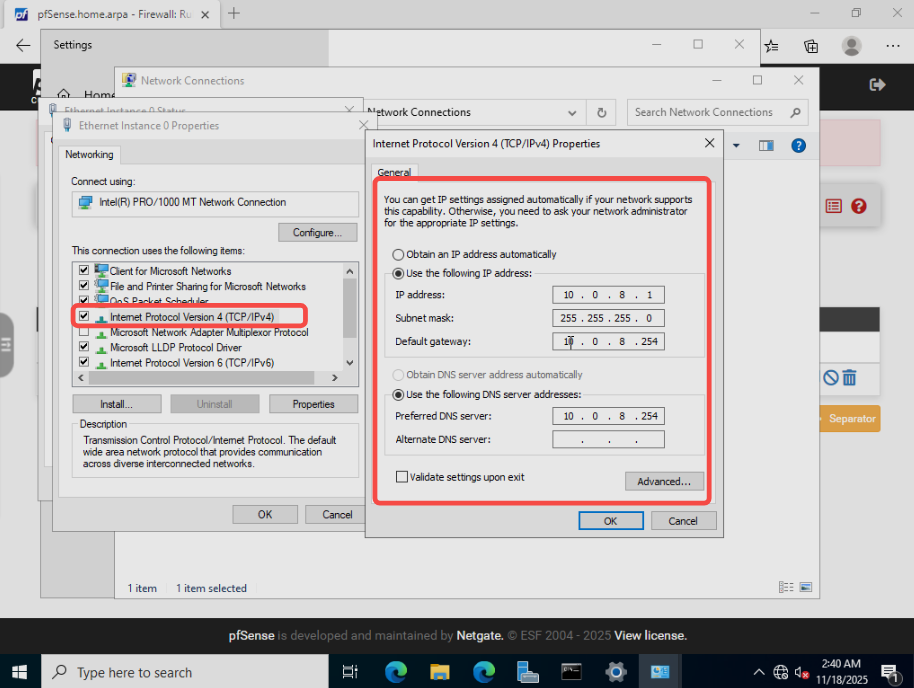

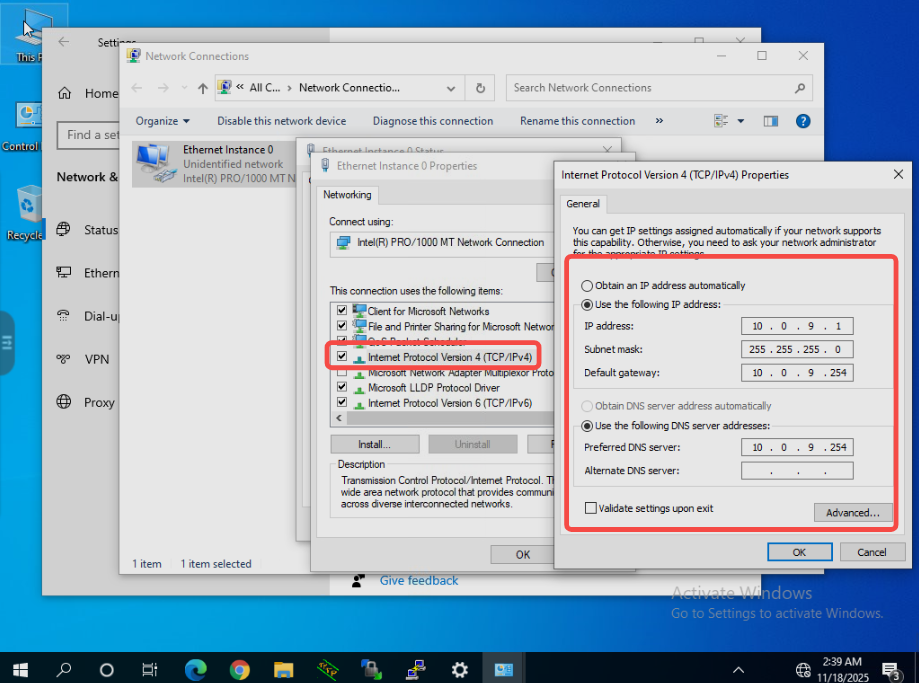

参考win的IP配置

2.3.2、PC2的IP配置

参考rootca的IP配置方法

2.4、Inside区域的IP配置

2.4.1、Wazuh的IP配置

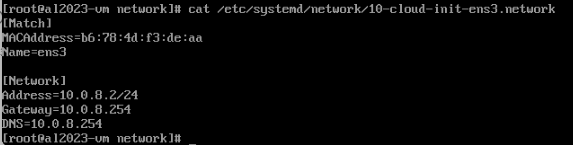

修改/etc/systemd/network/10-cloud-init-ens3.network中的[Network]部分的内容为

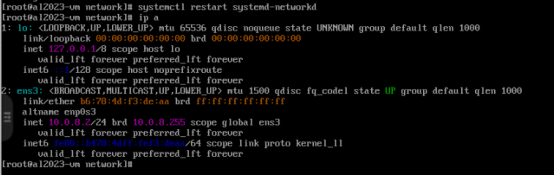

重启网络服务并查看ip

2.4.2、DC

同Win的IP配置方式相同

     到此我们所有的网络IP配置完成均已完成，我们打开PC1的命令行去ping一下网络中的设备，检测一下网络联通情况，完成网络IP的设置。
