本文详细探讨了合成孔径雷达（SAR）系统设计的关键点，包括星载SAR的天线设计、雷达方程、等效噪声后向散射系数（NESZ）以及SAR的模糊情况。SAR天线通常为长条形，以适应空间限制。雷达方程显示SAR接收能量与传统雷达不同，与距离、波长、距离单元长度和平台速度有关。 NESZ衡量SAR灵敏度，低于-20dB的目标才可识别。SAR面临距离模糊和多普勒模糊问题，需精确调整PRF。此外，旁瓣影响图像质量，可通过增加PRF或修改PRF以降低其影响。
今天，我们来看第七大篇——成像雷达的最后一章（注意不是本专栏的最后一章），也是全书的第35章——合成孔径雷达系统设计。本章目录如下：
35.1 SAR的雷达距离方程
- 35.1.1等效噪声系数σ0
35.2 SAR 的模糊情况
- 35.2.1避免距离模糊
- 35.2.2避免多普勒模糊
- 35.2.3栅瓣
35.3带宽和地距分辨率
35.4波束宽度和方位向分辨率
35.5减少旁瓣
35.6 SAR设计实例
35.7总结
星载SAR系统的组成如下：
SAR的信号流如下图所示
从上面两张图可以看出，SAR的系统组成与一般的相控阵雷达的构成并没有什么不同。
那么在系统设计方面，合成孔径雷达有哪些与众不同之处呢？
本文结合原书主要总结了以下4个方面：
1 星载SAR的天线

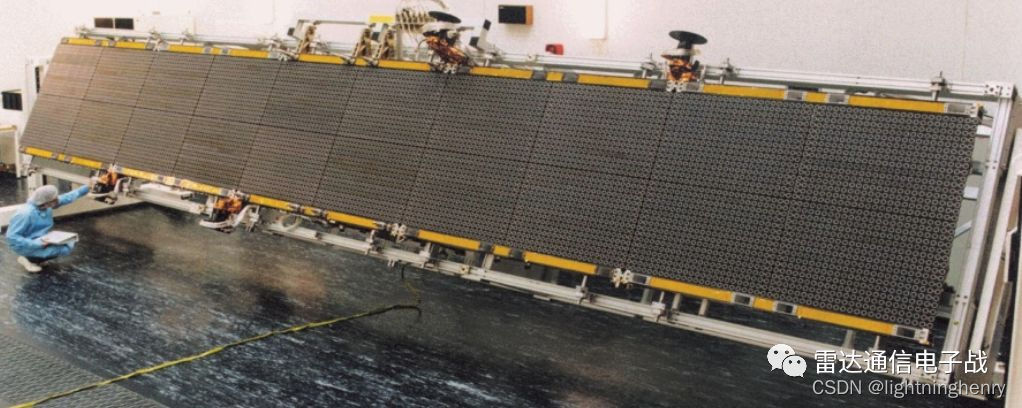

首先，最直观地，从外观上看最大不同可能就是天线的形状了，SAR的天线是长条形的，下图就是星载SAR的相控阵天线。星载SAR由于要搭载火箭发射，天线太大，所以星载SAR的天线和太阳能帆板一样还得有展开机构。
相控阵用在星载SAR上主要是为了扫描SAR和聚束SAR成像模式，但是扫描范围与防空雷达这种全空域扫描不同，SAR主要对感兴趣的区域进行扫描，扫描角度范围相对来说小的多。
2 SAR的雷达方程
然后看看SAR的雷达方程，考虑上单位RCS、分辨单元、平台速度、PRF等后雷达方程演变为：
其中，
