自制肥鲨HDO2电源之功率问题

1. 源由

前端时间因为肥鲨自带电源盒软线断了，下的一身冷汗（飞行中如果突然黑屏），妥妥的炸机啊！！！

自制电源线一开始用的倒是挺不错的，感觉也还行，但是最近遇到比较奇怪的问题，就是有的时候眼镜启动不起来。

2. 分析

直流供电通常主要问题就是：电压、功率、纹波等问题，而目前遇到的是眼镜有的时候压根无法启动（一闪就灭了）。

2.1 电压检测

模块稳压电压：8.56V，满足肥鲨7 ~ 13V的要求。

2.2 功率检测

这里就看下规格书了，不做实际测试，从规格的角度来说，0.88A < 2.1A，应该已经是两倍了。

肥鲨+野火接收机

• 功率： 4.4VA （最大）
• 电流：0.88A （5V最大电流）

充电宝规格：5V x 2.1A = 10.5 VA

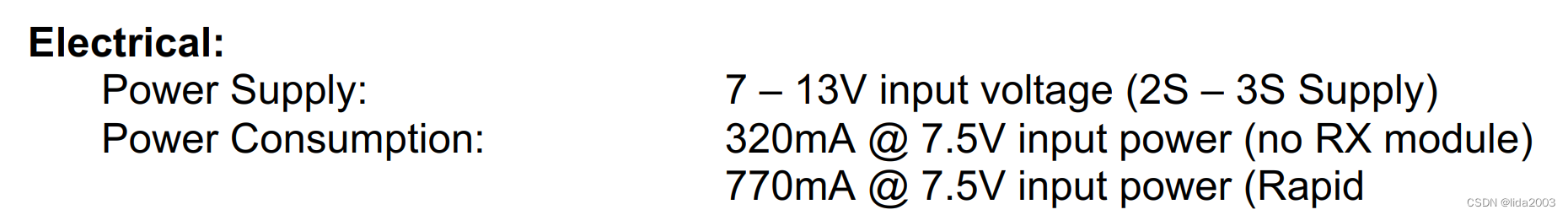

肥鲨规格：7.5V x 0.32A = 2.4 VA

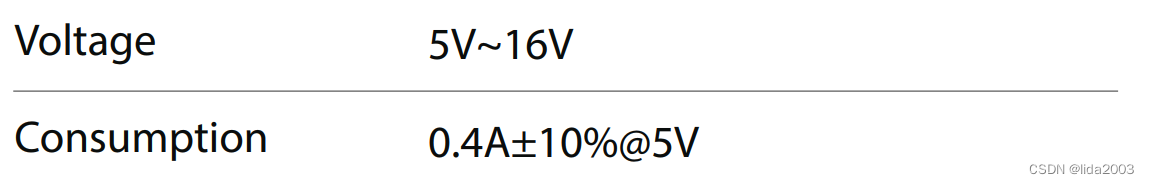

野火接收机规格：5V x 0.4A = 2VA

3. 思考

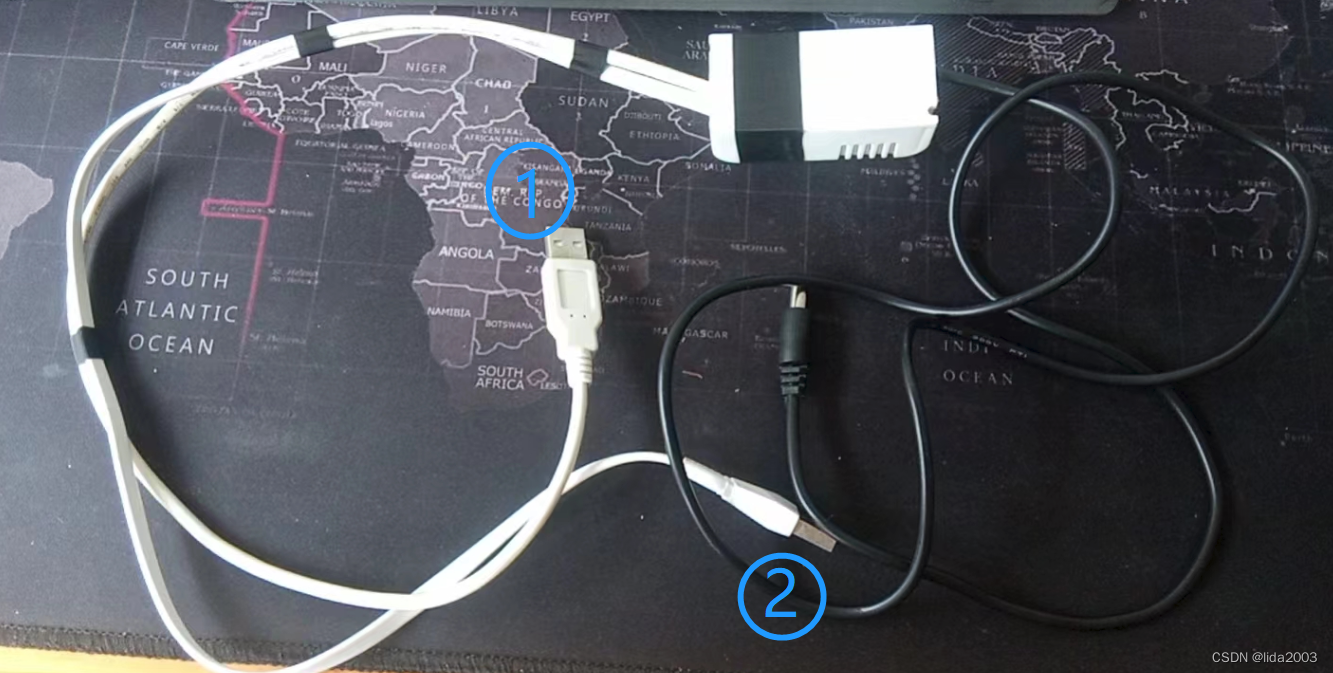

鉴于这里最让人怀疑的就是功率问题，虽然可以做测试，但是还有一个最为简单的方法就是，使用两个USB供电（这是传统的USB硬盘的策略）。

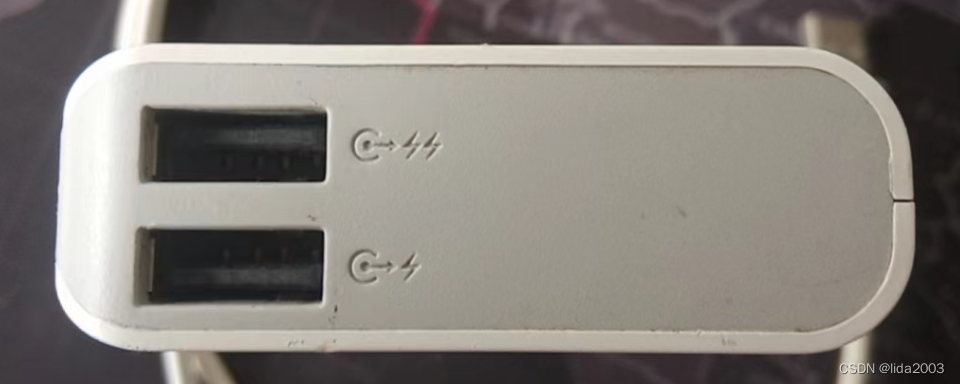

我们这里做了一个类似的复制操作，将USB1接2.1A的口子，将USB2接1A的口子。

按照规格的角度，现在两个USB口可以提供 2.1 + 1 = 3.1A的最大电流。

4. 验证

4.1 PH50 10400mAh充电宝供电

成功启动

4.2 PH80 20000mAh充电宝供电

启动失败

4.3 总结

通过【PH50 10400mAh充电宝供电成功】和【PH80 20000mAh充电宝供电失败】，我们可以进一步论证：

1. 功率问题是导致肥鲨眼镜无法启动的根源
2. PH50 两个USB端口输出2.1A + 1A = 3.1A，成功启动

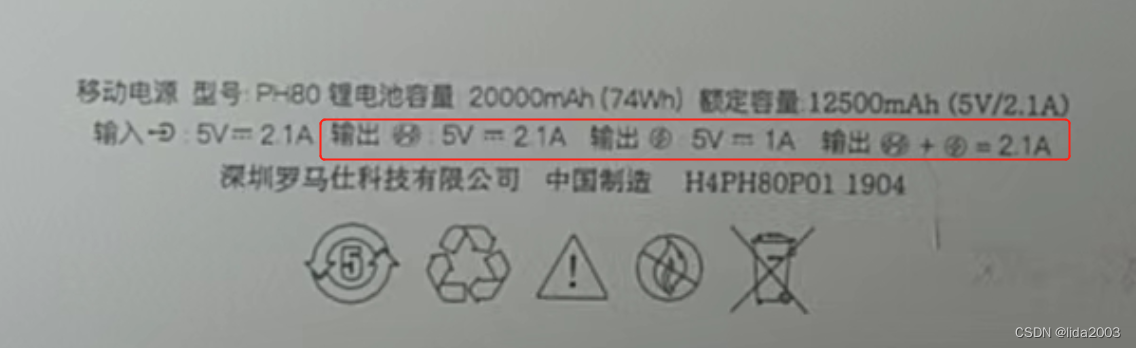

3. PH80 两个USB端口输出2.1A（来自规格书），启动失败
4. PH50 2.1A USB端口供电，时而正常，时而异常，可能还是2.1A的功率标称存在问题。

本次改动，进一步验证了肥鲨眼镜使用充电宝升压线时，需要考虑购买充电宝输出功率问题。如果不达标的充电宝，还需要考虑两个USB是否能够独立供电问题。

5. 参考资料

【1】自制肥鲨HDO2电源升压延长线
【2】自制肥鲨HDO2电源降压延长线，支持3S~6S动力电池
