RS232线序公＜-＞母

1. 背景

今天在捣鼓正点原子的ALPHA开发板的RS232的时候，将RS232的线序接反了不自知，导致排查了比较久的时间，遂记录下来。

2. Null-Modem Cabling

参考博客:

RS-232 DTE versus DCE - NI Serial Hardware and Software Documentation

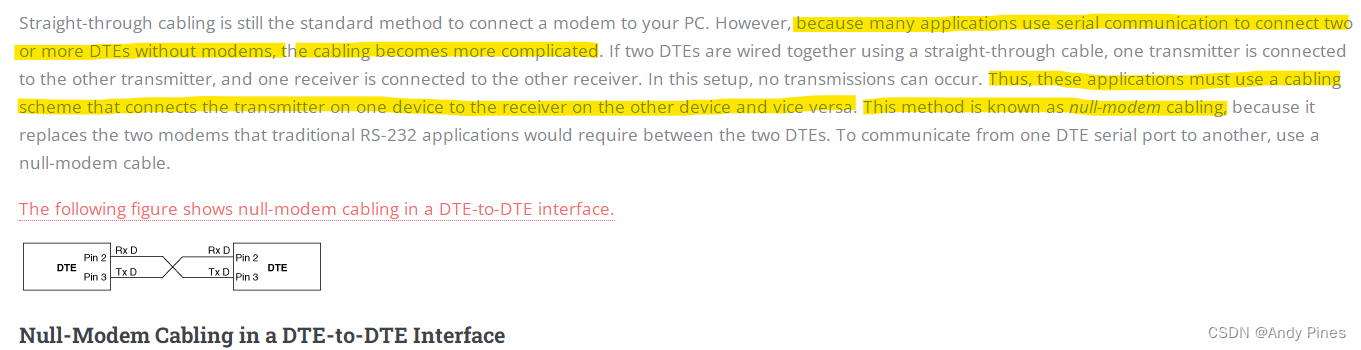

其实说的就是两台DTE(Data Terminal Equipment)设备相连接时，线序要交叉

3. RS232公头母头的引脚定义

参考博客:

基础——DB9九孔母头、九针公头 （RS232）接口定义_db9公母头接口定义_口袋里のInit的博客-优快云博客 什么是RS232协议 - 简书

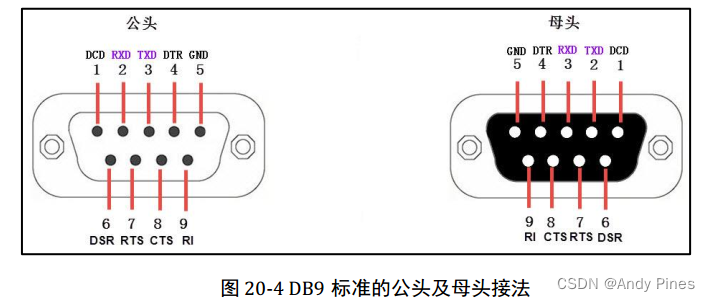

公头和母头引脚定义如下:

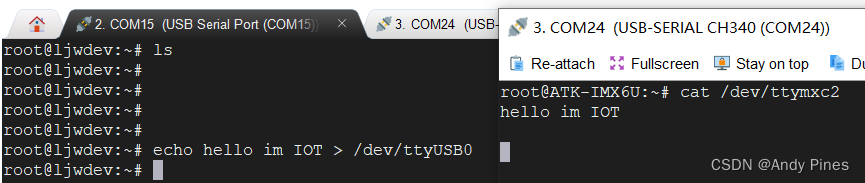

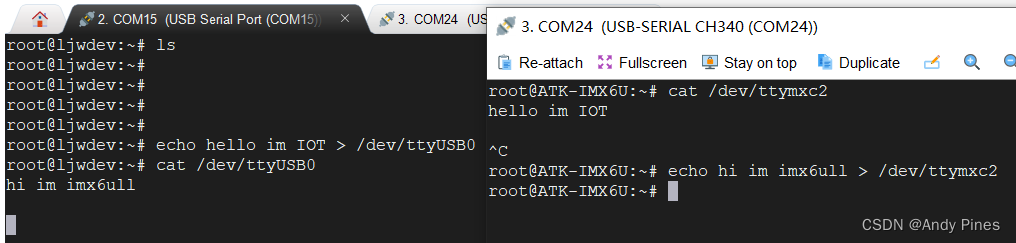

4. 实测

我的SETUP如下:

陪测设备: IOT，公头(需要用母头接出)

测试设备: 正点原子ALPHA开发板，母头(需要用公头接出)

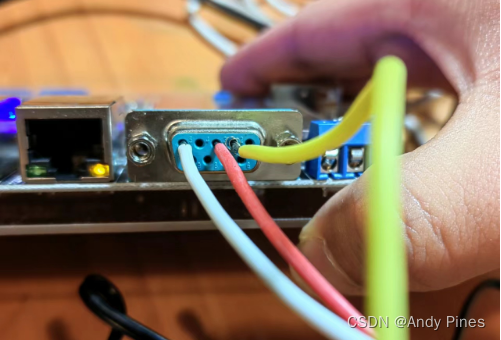

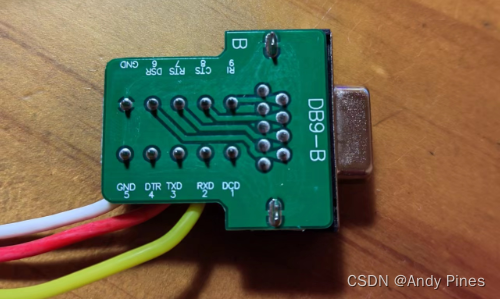

IOT侧的母头接线如下图所示(因为IOT是公头，所以要用母头接出):

黄-RX

红-TX

白-GND

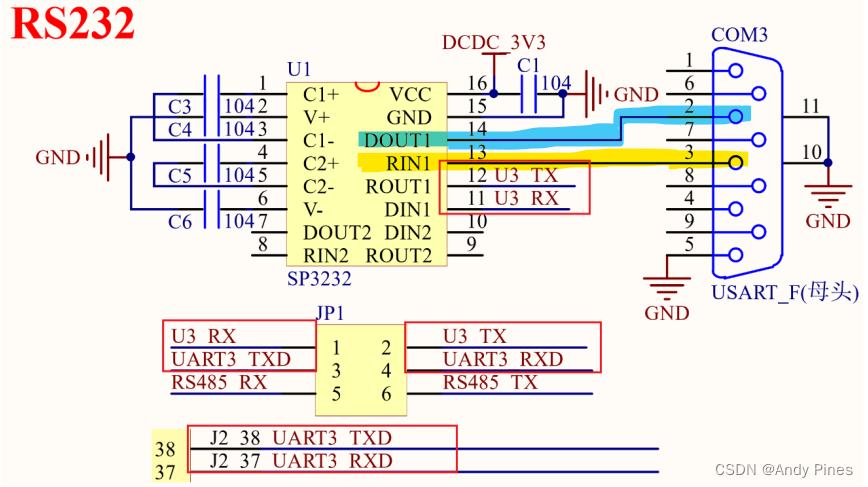

 我们再看正点原子的COM口原理图:

2为TX

3为RX

 所以按照Null-Modem的交叉线接法，我的黄线应该接到COM3的2孔，红线接到COM3的3孔，白线与COM3的5孔直连即可，即:

IOT RX(黄) <------> COM3 2孔

IOT TX(红) <------> COM3 3孔

IOT GND(白) <------> COM3 5孔
