spring mvc DispatcherServlet原理及源码解析

首先先讲一下servlet

Servlet 是什么？

Java Servlet 是运行在 Web 服务器或应用服务器上的程序，它是作为来自 Web 浏览器或其他 HTTP 客户端的请求和 HTTP 服务器上
的数据库或应用程序之间的中间层。
使用 Servlet，您可以收集来自网页表单的用户输入，呈现来自数据库或者其他源的记录，还可以动态创建网页。
Java Servlet 通常情况下与使用 CGI（Common Gateway Interface，公共网关接口）实现的程序可以达到异曲同工的效果。但是相比于 CGI，Servlet 有以下几点优势：

性能明显更好。
Servlet 在 Web 服务器的地址空间内执行。这样它就没有必要再创建一个单独的进程来处理每个客户端请求。
Servlet 是独立于平台的，因为它们是用 Java 编写的。
服务器上的 Java 安全管理器执行了一系列限制，以保护服务器计算机上的资源。因此，Servlet 是可信的。
Java 类库的全部功能对 Servlet 来说都是可用的。它可以通过 sockets 和 RMI 机制与 applets、数据库或其他软件进行交互。

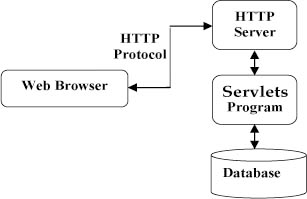

Servlet 架构

在这里插入图片描述

Servlet 任务

读取客户端（浏览器）发送的显式的数据。这包括网页上的 HTML 表单，或者也可以是来自 applet 或自定义的 HTTP 客户端程序的表单。
读取客户端（浏览器）发送的隐式的 HTTP 请求数据。这包括 cookies、媒体类型和浏览器能理解的压缩格式等等。
处理数据并生成结果。这个过程可能需要访问数据库，执行 RMI 或 CORBA 调用，调用 Web 服务，或者直接计算得出对应的响应。
发送显式的数据（即文档）到客户端（浏览器）。该文档的格式可以是多种多样的，包括文本文件（HTML 或 XML）、二进制文件（GIF 图像）、Excel 等。
发送隐式的 HTTP 响应到客户端（浏览器）。这包括告诉浏览器或其他客户端被返回的文档类型（例如 HTML），设置 cookies 和缓存参数，以及其他类似的任务。

Servlet 生命周期

Servlet 通过调用 init () 方法进行初始化。
Servlet 调用 service() 方法来处理客户端的请求。
Servlet 通过调用 destroy() 方法终止（结束）。
最后，Servlet 是由 JVM 的垃圾回收器进行垃圾回收的。

其他servlet内容可以查看servlet教程

spring mvc

spring mvc原理

springmvc 是围绕 DispatcherServlet 而设计的，而DispatcherServlet是一个servlet的子类，所以springmvc依赖servlet来进行mvc的实现。

通过swagger的使用来进行DispatcherServlet类的源码解析

项目源码地址

项目主要使用knife4j对swagger2的一个增强项目来实现swagger的功能，http server 是 tomcat 9。

Dispatcher分析
类图

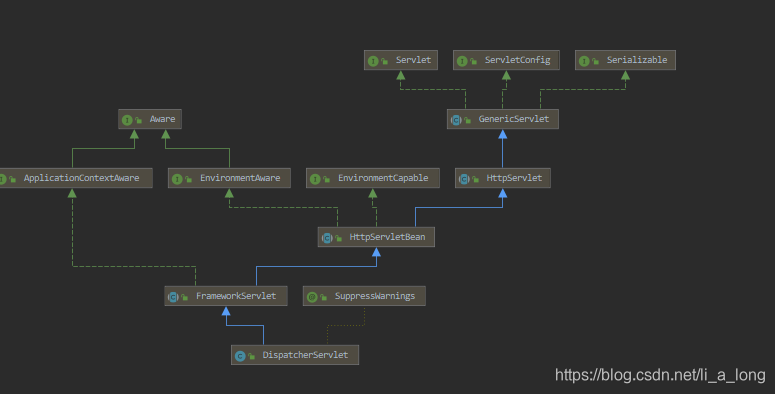

继承类图

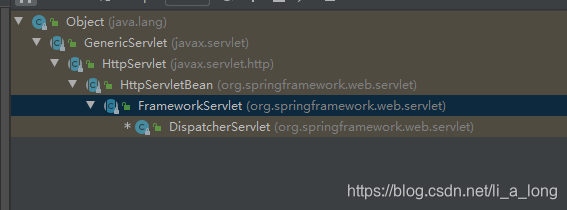

继承结构
结合两图可以看到
顶层接口类是 Servlet定义了如图1-1的方法，根据servlet的生命周期可以知道在实际http请求时http server调用的时service方法，debug模式下看线程栈图1-2发现从tomcat服务调用了DispatcherServlet类的service的方法最终在HttpServlet类中找到了实现类

 @Override
    public void service(ServletRequest req, ServletResponse res)
        throws ServletException, IOException {

        HttpServletRequest  request;
        HttpServletResponse response;

        try {
        	// 强转类型
            request = (HttpServletRequest) req;
            response = (HttpServletResponse) res;
        } catch (ClassCastException e) {
            throw new ServletException(lStrings.getString("http.non_http"));
        }
        调用service方法
        service(request, response);
    }

在ds父类FrameworkServlet找到service方法

@Override
	protected void service(HttpServletRequest request, HttpServletResponse response)
			throws ServletException, IOException {

		HttpMethod httpMethod = HttpMethod.resolve(request.getMethod());
		//根据http请求方法进行不同处理
		if (httpMethod == HttpMethod.PATCH || httpMethod == null) {
			processRequest(request, response);
		}
		else {
		//调用父类service方法
			super.service(request, response);
		}
	}

调用到HttpServlet的service方法

protected void service(HttpServletRequest req, HttpServletResponse resp)
        throws ServletException, IOException {

        String method = req.getMethod();

        if (method.equals(METHOD_GET)) {
        	// 默认实现为返回-1，所以如果时get请求直接就走了doGet方法，不会走else判断逻辑。
            long lastModified = getLastModified(req);
            if (lastModified == -1) {
                // servlet doesn't support if-modified-since, no reason
                // to go through further expensive logic
                //调用doGet方法
                doGet(req, resp);
            } else {
                long ifModifiedSince;
                try {
                    ifModifiedSince = req.getDateHeader(HEADER_IFMODSINCE);
                } catch (IllegalArgumentException iae) {
                    // Invalid date header - proceed as if none was set
                    ifModifiedSince = -1;
                }
                if (ifModifiedSince < (lastModified / 1000 * 1000)) {
                    // If the servlet mod time is later, call doGet()
                    // Round down to the nearest second for a proper compare
                    // A ifModifiedSince of -1 will always be less
                    maybeSetLastModified(resp, lastModified);
                    doGet(req, resp);
                } else {
                    resp.setStatus(HttpServletResponse.SC_NOT_MODIFIED);
                }
            }

        } else if (method.equals(METHOD_HEAD)) {
            long lastModified = getLastModified(req);
            maybeSetLastModified(resp, lastModified);
            doHead(req, resp);

        } else if (method.equals(METHOD_POST)) {
            doPost(req, resp);

        } else if (method.equals(METHOD_PUT)) {
            doPut(req, resp);

        } else if (method.equals(METHOD_DELETE)) {
            doDelete(req, resp);

        } else if (method.equals(METHOD_OPTIONS)) {
            doOptions(req,resp);

        } else if (method.equals(METHOD_TRACE)) {
            doTrace(req,resp);

        } else {
            //
            // Note that this means NO servlet supports whatever
            // method was requested, anywhere on this server.
            //

            String errMsg = lStrings.getString("http.method_not_implemented");
            Object[] errArgs = new Object[1];
            errArgs[0] = method;
            errMsg = MessageFormat.format(errMsg, errArgs);

            resp.sendError(HttpServletResponse.SC_NOT_IMPLEMENTED, errMsg);
        }
    }

  protected long getLastModified(HttpServletRequest req) {
        return -1;
    }

如果是get请求类型则调用doGet方法，因为ds类不存在doget方法则调用父类的默认实现即 FrameworkServlet，然后调用doService方法，子类实现所以调用到了ds中的doService方法。

@Override
	protected void doService(HttpServletRequest request, HttpServletResponse response) throws Exception {
		logRequest(request);

		// Keep a snapshot of the request attributes in case of an include,
		// to be able to restore the original attributes after the include.
		Map<String, Object> attributesSnapshot = null;
		if (WebUtils.isIncludeRequest(request)) {
			attributesSnapshot = new HashMap<>();
			Enumeration<?> attrNames = request.getAttributeNames();
			while (attrNames.hasMoreElements()) {
				String attrName = (String) attrNames.nextElement();
				if (this.cleanupAfterInclude || attrName.startsWith(DEFAULT_STRATEGIES_PREFIX)) {
					attributesSnapshot.put(attrName, request.getAttribute(attrName));
				}
			}
		}

		// Make framework objects available to handlers and view objects.
		request.setAttribute(WEB_APPLICATION_CONTEXT_ATTRIBUTE, getWebApplicationContext());
		request.setAttribute(LOCALE_RESOLVER_ATTRIBUTE, this.localeResolver);
		request.setAttribute(THEME_RESOLVER_ATTRIBUTE, this.themeResolver);
		request.setAttribute(THEME_SOURCE_ATTRIBUTE, getThemeSource());

		if (this.flashMapManager != null) {
			FlashMap inputFlashMap = this.flashMapManager.retrieveAndUpdate(request, response);
			if (inputFlashMap != null) {
				request.setAttribute(INPUT_FLASH_MAP_ATTRIBUTE, Collections.unmodifiableMap(inputFlashMap));
			}
			request.setAttribute(OUTPUT_FLASH_MAP_ATTRIBUTE, new FlashMap());
			request.setAttribute(FLASH_MAP_MANAGER_ATTRIBUTE, this.flashMapManager);
		}

		try {
			doDispatch(request, response);
		}
		finally {
			if (!WebAsyncUtils.getAsyncManager(request).isConcurrentHandlingStarted()) {
				// Restore the original attribute snapshot, in case of an include.
				if (attributesSnapshot != null) {
					restoreAttributesAfterInclude(request, attributesSnapshot);
				}
			}
		}
	}

设置请求属性，然后调用doDispatch方法

protected void doDispatch(HttpServletRequest request, HttpServletResponse response) throws Exception {
		HttpServletRequest processedRequest = request;
		HandlerExecutionChain mappedHandler = null;
		boolean multipartRequestParsed = false;

		WebAsyncManager asyncManager = WebAsyncUtils.getAsyncManager(request);

		try {
			ModelAndView mv = null;
			Exception dispatchException = null;

			try {
				// 根据content-type来进行组装流程的请求
				processedRequest = checkMultipart(request);

				multipartRequestParsed = (processedRequest != request);

				// Determine handler for the current request.
				根据流程请求，获取映射器处理器
				mappedHandler = getHandler(processedRequest);
				if (mappedHandler == null) {
					noHandlerFound(processedRequest, response);
					return;
				}

				// Determine handler adapter for the current request.
				HandlerAdapter ha = getHandlerAdapter(mappedHandler.getHandler());

				// Process last-modified header, if supported by the handler.
				String method = request.getMethod();
				boolean isGet = "GET".equals(method);
				if (isGet || "HEAD".equals(method)) {
					long lastModified = ha.getLastModified(request, mappedHandler.getHandler());
					if (new ServletWebRequest(request, response).checkNotModified(lastModified) && isGet) {
						return;
					}
				}
				// 如果当前请求流程存在拦截器的PreHandle方法则进行拦截，其中自定义的拦截器需要实现HandlerInterceptor重写preHandle方法，并加入到InterceptorRegistry注册器中如代码5-5
				if (!mappedHandler.applyPreHandle(processedRequest, response)) {
					return;
				}

				// Actually invoke the handler.
				//处理器适配器根据流程请求和处理器映射器进行处理，根据不同处理器映射器进行不同处理，静态资源文件通过将资源数组写入response，写回前端。如果是接口资源则解析参数，反射调用接口方法后返回mv。
				mv = ha.handle(processedRequest, response, mappedHandler.getHandler());

				if (asyncManager.isConcurrentHandlingStarted()) {
					return;
				}

				applyDefaultViewName(processedRequest, mv);
			// 拦截器中的postHandle方法	mappedHandler.applyPostHandle(processedRequest, response, mv);
			}
			catch (Exception ex) {
				dispatchException = ex;
			}
			catch (Throwable err) {
				// As of 4.3, we're processing Errors thrown from handler methods as well,
				// making them available for @ExceptionHandler methods and other scenarios.
				dispatchException = new NestedServletException("Handler dispatch failed", err);
			}
			//处理结果，方法内进行triggerAfterCompletion对afterCompletion方法进行拦截
			processDispatchResult(processedRequest, response, mappedHandler, mv, dispatchException);
		}
		catch (Exception ex) {
			triggerAfterCompletion(processedRequest, response, mappedHandler, ex);
		}
		catch (Throwable err) {
			triggerAfterCompletion(processedRequest, response, mappedHandler,
					new NestedServletException("Handler processing failed", err));
		}
		finally {
			if (asyncManager.isConcurrentHandlingStarted()) {
				// Instead of postHandle and afterCompletion
				if (mappedHandler != null) {
					mappedHandler.applyAfterConcurrentHandlingStarted(processedRequest, response);
				}
			}
			else {
				// Clean up any resources used by a multipart request.
				if (multipartRequestParsed) {
					cleanupMultipart(processedRequest);
				}
			}
		}
	}

@Nullable
	protected HandlerExecutionChain getHandler(HttpServletRequest request) throws Exception {
		if (this.handlerMappings != null) {
			//图2-1
			for (HandlerMapping mapping : this.handlerMappings) {
				HandlerExecutionChain handler = mapping.getHandler(request);
				if (handler != null) {
					return handler;
				}
			}
		}
		return null;
	}

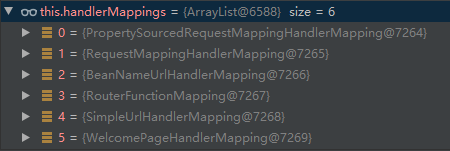

图2-1

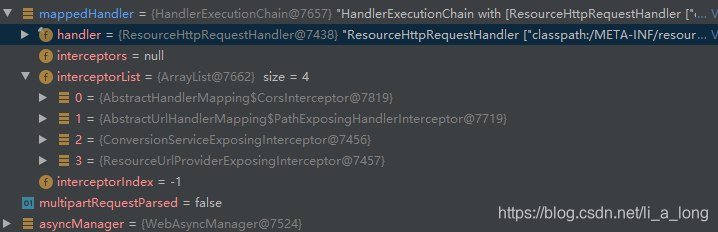

处理器映射器返回结果如图2-2，报含处理器和拦截器列表
图2-2
代码5-5

@Configuration
public class TestInterceptor implements HandlerInterceptor {
    @Override
    public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception {
        System.out.println("this is preHandle");
        return true;
    }

    @Override
    public void postHandle(HttpServletRequest request, HttpServletResponse response, Object handler, ModelAndView modelAndView) throws Exception {
        System.out.println("this is postHandle");
    }

    @Override
    public void afterCompletion(HttpServletRequest request, HttpServletResponse response, Object handler, Exception ex) throws Exception {
        System.out.println("this is afterCompletion");
    }
}

@Configuration
public class InterceptorConfig {
    @Autowired
    private TestInterceptor testInterceptor;

    @Bean
    public WebMvcConfigurer WebMvcConfigurer() {
        return new WebMvcConfigurer() {
            public void addInterceptors(InterceptorRegistry registry) {
                registry.addInterceptor(testInterceptor).addPathPatterns("/user/**");
            }
        };
    }
}
