定时器配合独立按键控制流水灯模式

#include <STC8H.H>
#include<INTRINS.H>


unsigned int mode = 0;
void delay(void)	//@12.000MHz
{
	unsigned char data i, j, k;

	_nop_();
	_nop_();
	i = 10;
	j = 31;
	k = 147;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

int getnum()
{
	unsigned int b = 0;
	if(P34 == 0)
	{
		delay();
		while(P34 == 0)
		{
			;
		}
		delay();
		b = 1;
		return b;
	}

	if(P35 == 0)
	{
		delay();
		while(P35 == 0)
		{
			;
		}
		delay();
		b = 2;
		return b;
	}

	return b;

}

void Timer0_Init(void)		//1毫秒@12.000MHz
{
	//可以具体操作某定时器的四位而不影响另外一个定时器的配置
	TMOD &= 0xF0;
	TMOD |= 0x01;
	TL0 = 0x18;				//设置定时初始值
	TH0 = 0xFC;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
	ET0 = 1;
    EA = 1;
    PT0 = 0;
}

void main()
{
	unsigned   n = 0;
	unsigned int num = 0;

	P0M0 = 0x00; P0M1 = 0x00;
	P1M0 = 0x00; P1M1 = 0x00;
	P2M0 = 0x00; P2M1 = 0x00;
	P3M0 = 0x00; P3M1 = 0x00;
	P4M0 = 0x00; P4M1 = 0x00;
	P5M0 = 0x00; P5M1 = 0x00;
	P6M0 = 0x00; P6M1 = 0x00;
	P7M0 = 0x00; P7M1 = 0x00;

	P40 = 0;

	P6 = 0xfe;
    Timer0_Init();
	while(1)
	{
		n = getnum();
		switch(n)
		{
			case 1:
				mode = 1;
			    break;
			case 2:
				mode = 2;
			    break;
			default:
				break;
		}
	}
}


void Timer0_Isr(void) interrupt 1
{
	static unsigned int count = 0;
	TL0 = 0x18;				//设置定时初始值
	TH0 = 0xFC;
	count++;
	if(count >= 500)
	{
		count = 0;
		if(mode == 1)
		{
			P6 = _crol_(P6,1);
		}
		if(mode == 2)
		{
			P6 = _cror_(P6,1);
		}
	}

}

定时器的配置

void Timer0_Init(void)		//1毫秒@12.000MHz
{
	//可以具体操作某定时器的四位而不影响另外一个定时器的配置
	TMOD &= 0xF0;
	TMOD |= 0x01;
	TL0 = 0x18;				//设置定时初始值
	TH0 = 0xFC;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
	ET0 = 1;
    EA = 1;
    PT0 = 0;
}

stc8h8k64u 单片机共有五个定时器（详情参考使用手册），首先我们先配置定时器模式寄存器（TMOD），在这里我们这使用定时器T0，所以给TMOD赋0000 0001，TL0,TH0两个八位寄存器在16位模式合在一起使用，定时器1us自增一次，16位的最高值位65535，我们这里将这两个寄存器的初始值设置为64535，也就是1ms中断一次，TF0位溢出进位标志，先将其请0，TR0为定时器开始计时标志，1为开始计时，ET0则为允许中断，1表示允许中断，EA和PT0则是打开中断里的两个通路（也可以不配置）

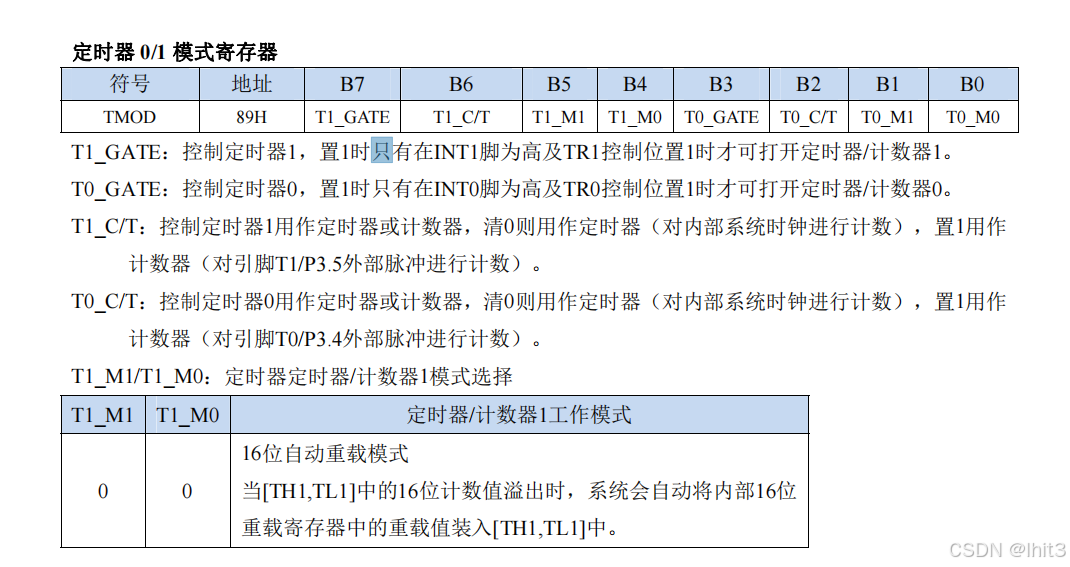

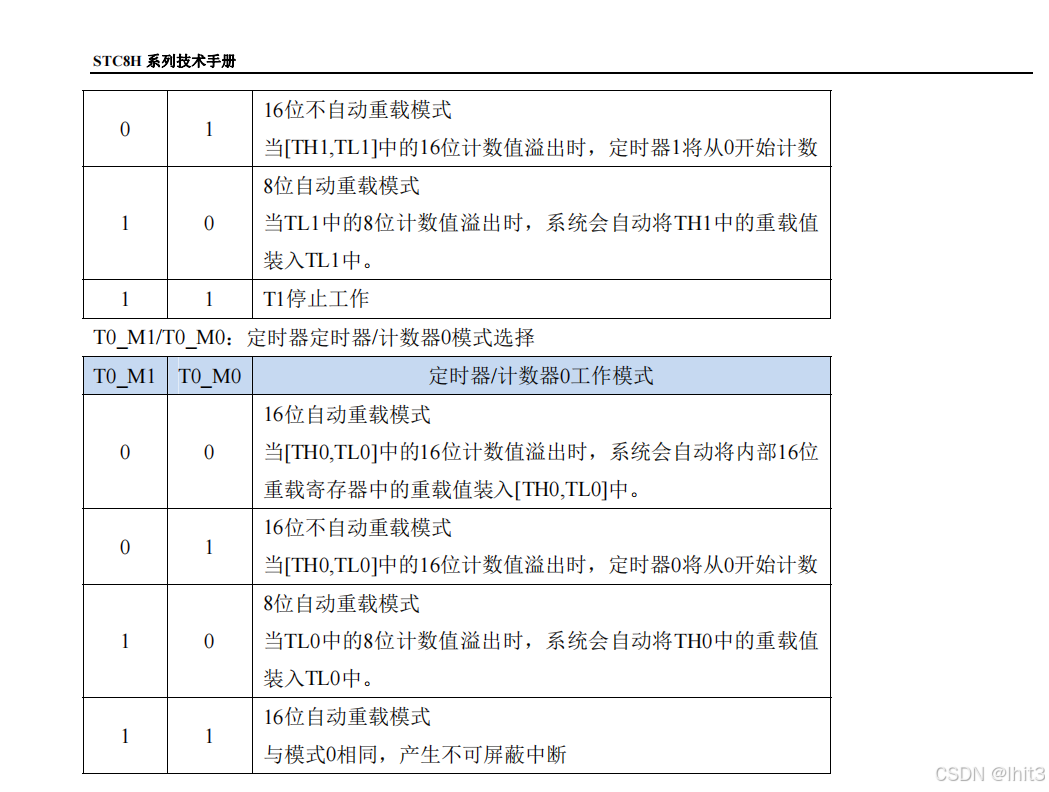

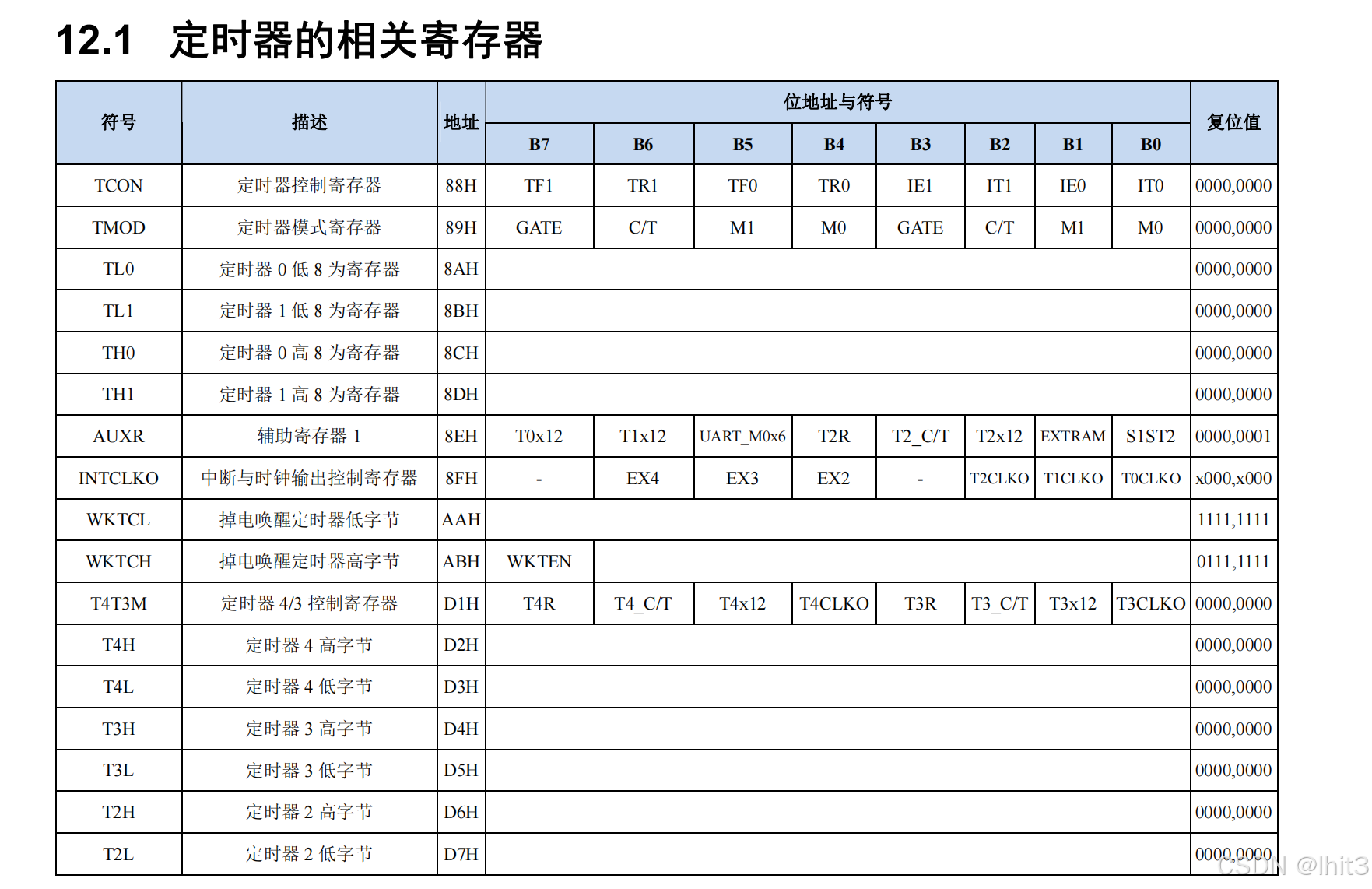

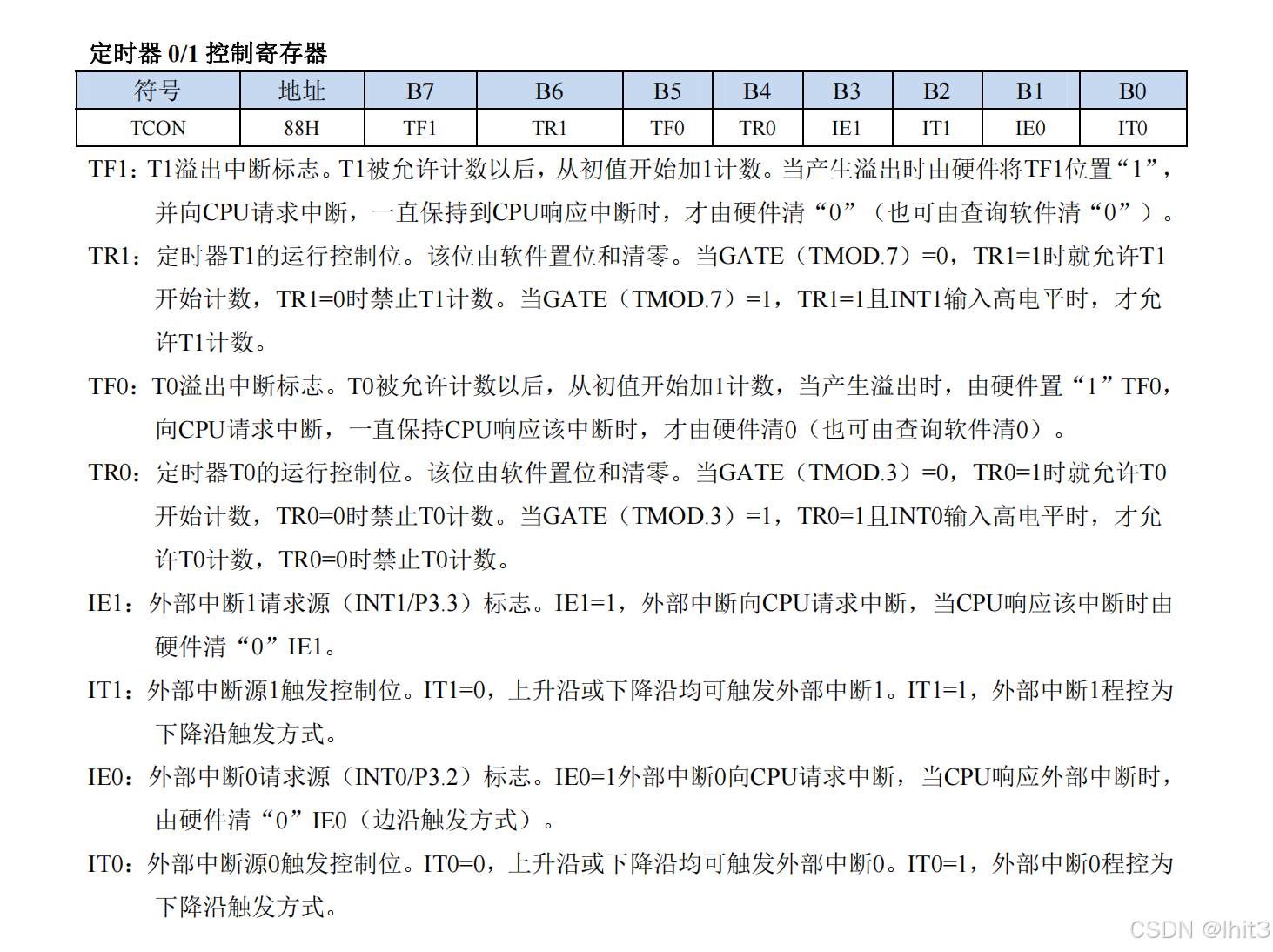

相关寄存器

逻辑实现

void Timer0_Isr(void) interrupt 1
{
	static unsigned int count = 0;
	TL0 = 0x18;				//设置定时初始值
	TH0 = 0xFC;
	count++;
	if(count >= 500)
	{
		count = 0;
		if(mode == 1)
		{
			P6 = _crol_(P6,1);
		}
		if(mode == 2)
		{
			P6 = _cror_(P6,1);
		}
	}

}

在这个中断函数里，由于我们上面设置了定时器为1ms，所以我们使用一个静态变量（调用完函数不会销毁），来控制你想打要实现的定时，比如我这里的count >= 500就是0.5s，然后通过主函数获取独立按键按下，获取流水灯的模式（正向和反向），这里的_crol_（左移）_cror_(右移），为库函数，包含头文件#include<INTRINS.H>即可使用，这两个函数的优点在于使得P6口在1111 1110 - 1111 1110之间循环。

数码管显示0-9循环

#include <STC8H.H>
#include<INTRINS.H>

unsigned int num = 0;
unsigned int arr[] = {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xBF};
void delay(void)	//@12.000MHz
{
	unsigned char data i, j, k;

	_nop_();
	_nop_();
	i = 10;
	j = 31;
	k = 147;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}



void Timer0_Init(void)		//1毫秒@12.000MHz
{
	//可以具体操作某定时器的四位而不影响另外一个定时器的配置
	TMOD &= 0xF0;
	TMOD |= 0x01;
	TL0 = 0x18;				//设置定时初始值
	TH0 = 0xFC;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
	ET0 = 1;
    EA = 1;
    PT0 = 0;
}

void main()
{
	P0M0 = 0x00; P0M1 = 0x00;
	P1M0 = 0x00; P1M1 = 0x00;
	P2M0 = 0x00; P2M1 = 0x00;
	P3M0 = 0x00; P3M1 = 0x00;
	P4M0 = 0x00; P4M1 = 0x00;
	P5M0 = 0x00; P5M1 = 0x00;
	P6M0 = 0x00; P6M1 = 0x00;
	P7M0 = 0x00; P7M1 = 0x00;

	P40 = 0;

	P7 = ~0x01;
    Timer0_Init();
	while(1)
	{
		P6 = arr[num];
	}
}


void Timer0_Isr(void) interrupt 1
{
	static unsigned int count = 0;
	TL0 = 0x18;				//设置定时初始值
	TH0 = 0xFC;
	count++;
	if(count >= 600)
	{
		count = 0;
		if(num < 9)
		{
			num++;
		}
		else
		{
			num = 0;
		}
	}

}
