一、什么是VLAN聚合

VLAN聚合是一种网络技术，它通过在一个物理网络内使用多个VLAN（称为Sub-VLAN）来隔离广播域，并将这些Sub-VLAN聚合成一个逻辑的VLAN（称为Super-VLAN）。

基本概念
- VLAN聚合：VLAN聚合（VLAN Aggregation），也称Super VLAN，指在一个物理网络内，用多个VLAN（称为Sub-VLAN）隔离广播域，并将这些Sub-VLAN聚合成一个逻辑的VLAN（称为Super-VLAN），这些Sub-VLAN使用同一个IP子网和缺省网关。
- Sub-VLAN：只包含物理接口，不能建立三层VLANIF接口，用于隔离广播域。每个Sub-VLAN内的主机与外部的三层通信是靠Super-VLAN的三层VLANIF接口来实现的。
- Super-VLAN：只建立三层VLANIF接口，不包含物理接口，与子网网关对应。与普通VLAN不同的是，Super-VLAN的VLANIF接口状态取决于其所含Sub-VLAN的物理接口状态。
工作原理
- 定义Super-VLAN和Sub-VLAN：通过定义Super-VLAN和Sub-VLAN，使每个Sub-VLAN对应一个广播域，并让多个Sub-VLAN和一个Super-VLAN关联，只给Super-VLAN分配一个IP子网，所有Sub-VLAN都使用Super-VLAN的IP子网和缺省网关进行三层通信。
- 映射关系：建立Super-VLAN和Sub-VLAN间的映射关系，把三层VLANIF接口和物理接口两部分有机地结合起来，实现所有Sub-VLAN共用一个网关与外部网络通信。
- Proxy ARP：由于不同Sub-VLAN间无法直接通信，需要使用Proxy ARP来解决这一问题。Proxy ARP使得不同Sub-VLAN间的主机可以通过ARP代理进行通信。
主要优势
- 节约IP地址资源：通过将多个Sub-VLAN共享一个Super-VLAN的IP子网，可以大幅减少IP地址的使用，从而节约IP地址资源。
- 提高编址灵活性：Sub-VLAN可以根据实际需求灵活划分地址范围，而不需要受限于传统的子网划分方式。
- 隔离广播域：每个Sub-VLAN作为一个独立的广播域，可以有效隔离广播流量，提高网络性能和安全性。
应用场景
- 大型企业网络：适用于需要大量VLAN但IP地址资源有限的场景，如大型企业或机构的内部网络。
- 数据中心：在数据中心环境中，VLAN聚合可以简化网络管理，提高网络资源的利用率。
- 校园网络：在校园网络中，通过VLAN聚合可以实现不同部门或实验室的网络隔离和管理

二、VLAN聚合有什么用

VLAN聚合是一种网络技术，通过在一个物理网络内使用多个VLAN（称为Sub-VLAN）来隔离广播域，并将这些Sub-VLAN聚合成一个逻辑的VLAN（称为Super-VLAN）。

节约IP地址资源：VLAN聚合通过将多个Sub-VLAN共享一个Super-VLAN的IP子网，减少了对子网号、子网定向广播地址和子网缺省网关地址的需求，从而节省了大量的IP地址资源。
提高编址灵活性：Sub-VLAN可以根据实际需求灵活划分地址范围，而不需要受限于传统的子网划分方式。这种灵活性使得网络管理员可以更有效地利用IP地址空间，适应不同规模和需求的网络环境。
隔离广播域：每个Sub-VLAN作为一个独立的广播域，可以有效隔离广播流量，提高网络性能和安全性。这对于大型企业或数据中心等需要高度隔离的网络环境尤为重要。
简化网络管理：VLAN聚合技术通过将多个Sub-VLAN关联到一个Super-VLAN，简化了网络配置和管理。网络管理员只需管理一个Super-VLAN，而不是多个独立的VLAN，这降低了管理的复杂性和工作量。
支持大规模网络：VLAN聚合技术特别适用于需要大量VLAN但IP地址资源有限的场景，如大型企业、数据中心和校园网络。它允许在有限的IP地址空间内支持更多的VLAN，满足大规模网络的需求。
提高网络扩展性：VLAN聚合技术支持后续的网络升级和扩展。当需要增加新的Sub-VLAN时，只需将其添加到现有的Super-VLAN中，无需重新分配IP地址或进行复杂的网络重构。
增强网络安全：通过隔离广播域和控制访问权限，VLAN聚合技术可以提高网络的安全性。只有授权的设备才能访问特定的Sub-VLAN，从而防止未经授权的访问和数据泄露。
优化网络性能：VLAN聚合技术可以减少广播流量和冲突域的大小，从而提高网络性能。这对于高流量和高密度的网络环境尤为重要，可以提高数据传输的效率和稳定性。

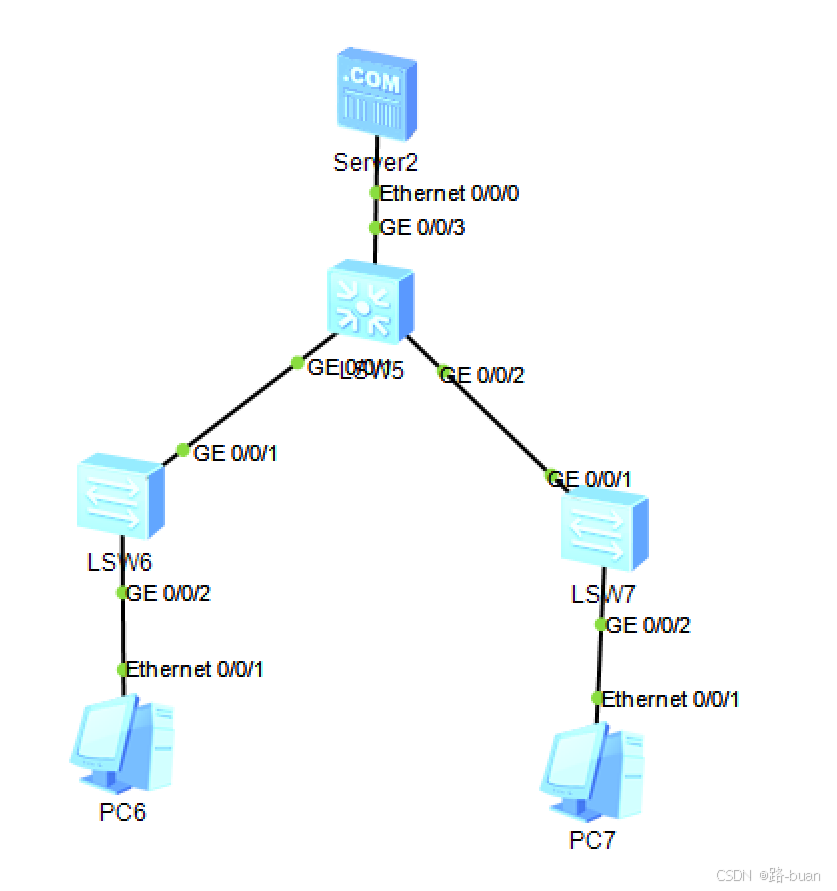

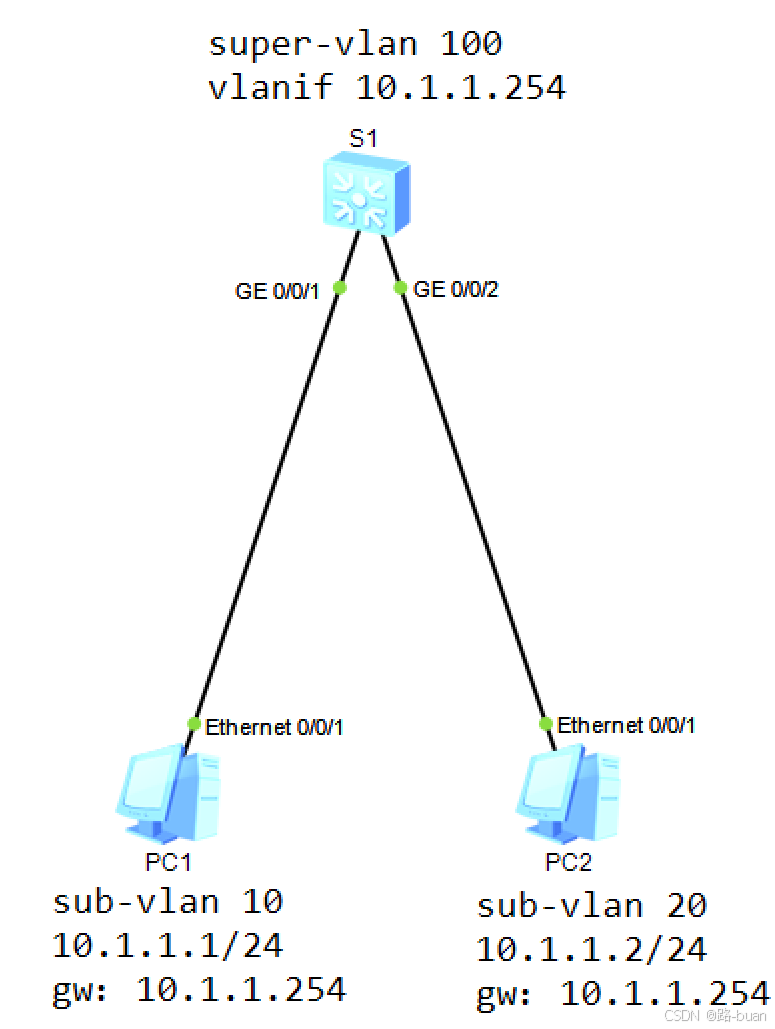

三、实验拓扑

（1）

（2）

四、实验目的

1. 了解vlan聚合的作用
2. 属性vlan聚合的基本配置

五、实验步骤

1. 配置Vlan
2. 将连接PC的接口配置为access接口，并且加入到对应的vlan中
3. 配置vlan 100为聚合vlan，并且将vlan 10 和vlan 20 配置为sub-vlan
4. 创建vlanif100 ，作为vlan10、vlan20的网关
5. 在PC1测试网关和PC2是否能通
6. 配置arp代理，实现不同的sub-vlan之间的通信

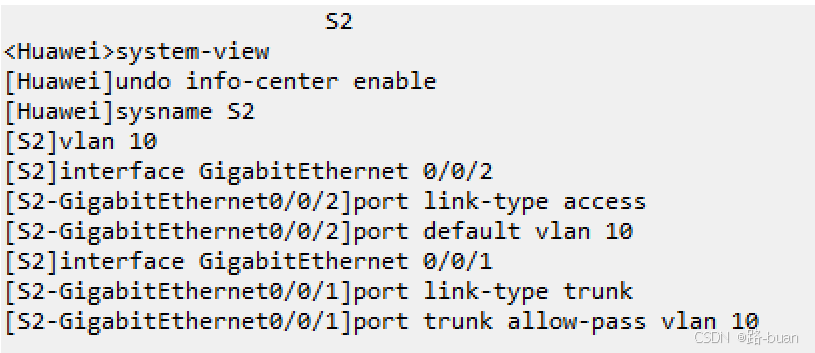

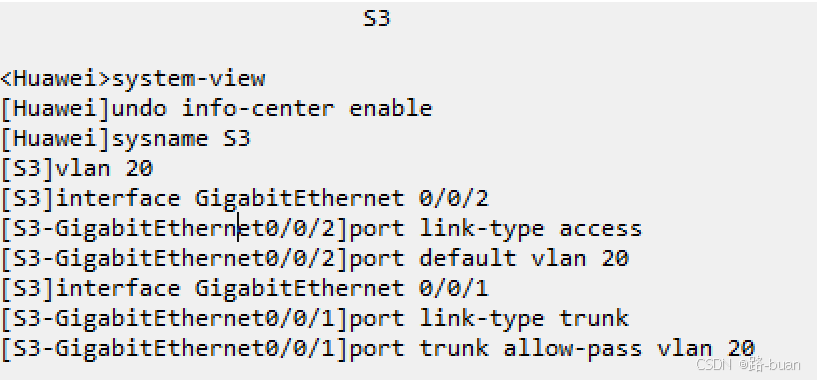

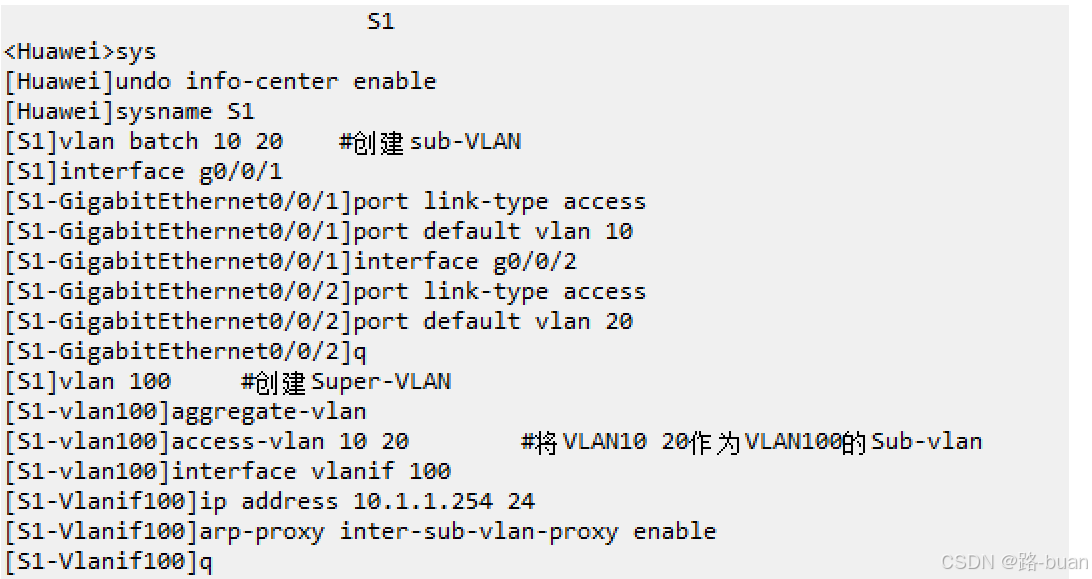

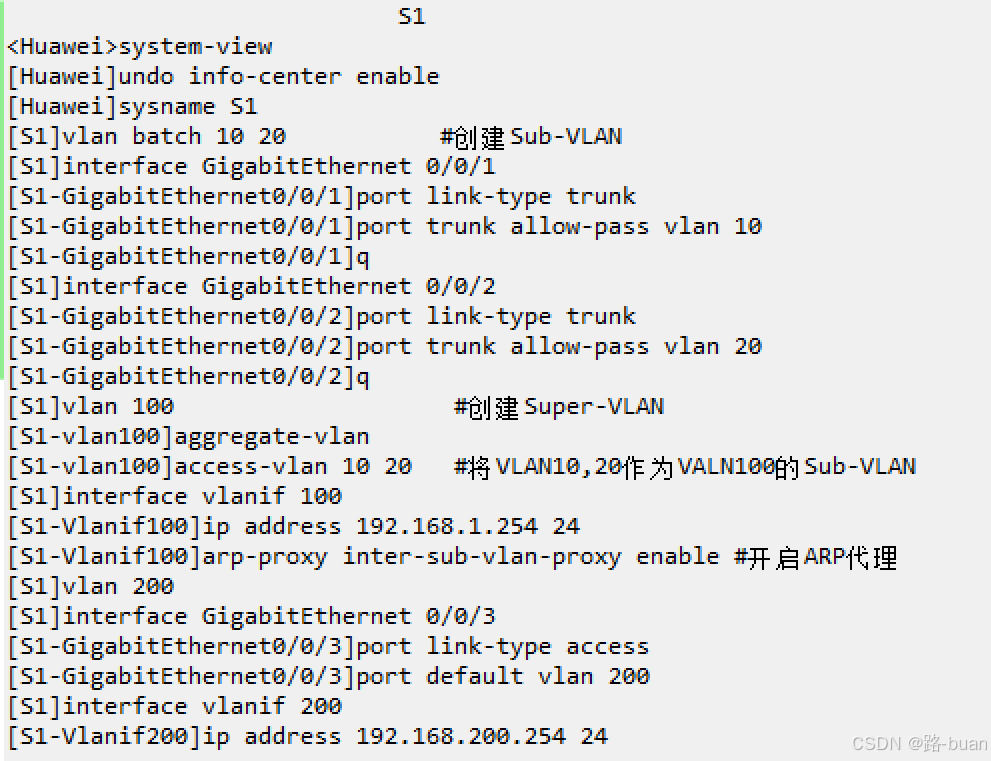

六、实验命令

（1）
