allegro记录第二篇

1.前言

还是另起一篇文章比较好，方便保存修改。

前面的电源结束之后，似乎进入到了BOSS关，对于感觉困难的东西，一步一步分解之后，就变得没那么难了，之前总感觉板子好复杂，规则好难设置，现在全部分解之后发现没那么难，果真世上无难事，只怕有心人。

接下来我打算先整体的了解我抄的这块板子包含哪些东西，之后再分解，深入的去了解，可能不了解也行，但是对于我来说，还是喜欢知其然知其所以然。

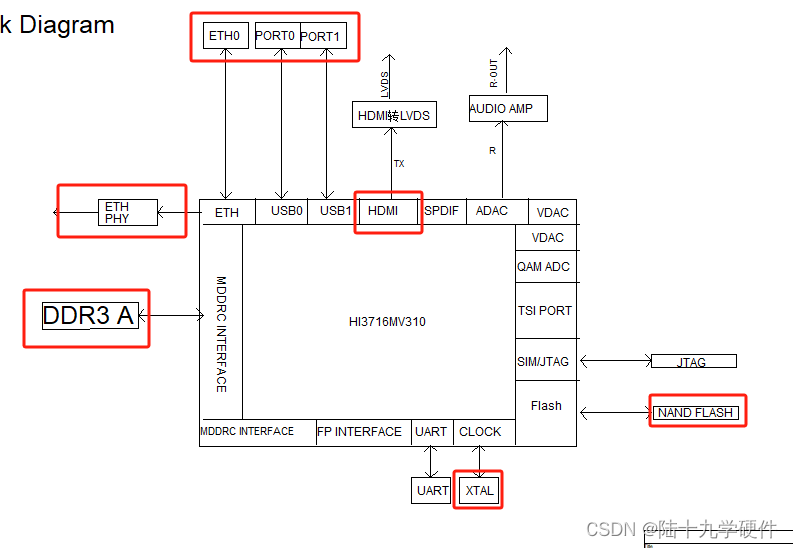

总体的来看，引出的信号有网络信号，HDMI，DDR3，Nand flash，USB，我的目标是了解这些信号layout需要那些处理

2.HDMI信号

先了解一下HDMI信号的定义，只了解常用的HDMI Atype

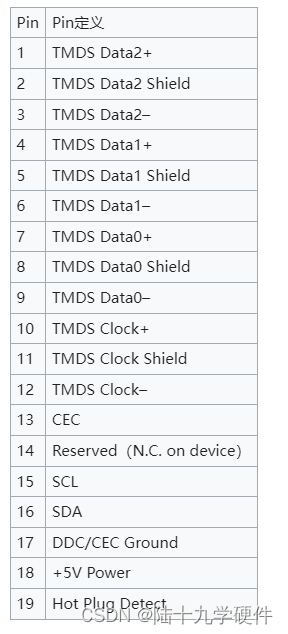

通用的HDMI接口定义（来源WIKI），2、5、8、11不用管，屏蔽线层，LAYOUT的时候不会有。

LAYOUT重点需要关注的是三对数据差分线+一对时钟差分线 要走100欧姆阻抗  ，最好了解所画HDMI的频率，不了解也行，反正注意等长（为了等时）

对内误差小于5mil，对间小于10mil，对对间距大于15mil

单线50欧姆阻抗

I2C总线不用多说，基本都会了解一点SCL，SDA，但是设计的时候需要注意电压的转换，延伸到所有信号

HPD：热插拔信号，首先确认此信号，高，亮。

CEC，DDC对于画板没啥重要的，简单知道有这么个信号。

多提一句：如果是接口设计那么必然要加ESD器件，其他还有什么想到再补充吧

等长设置

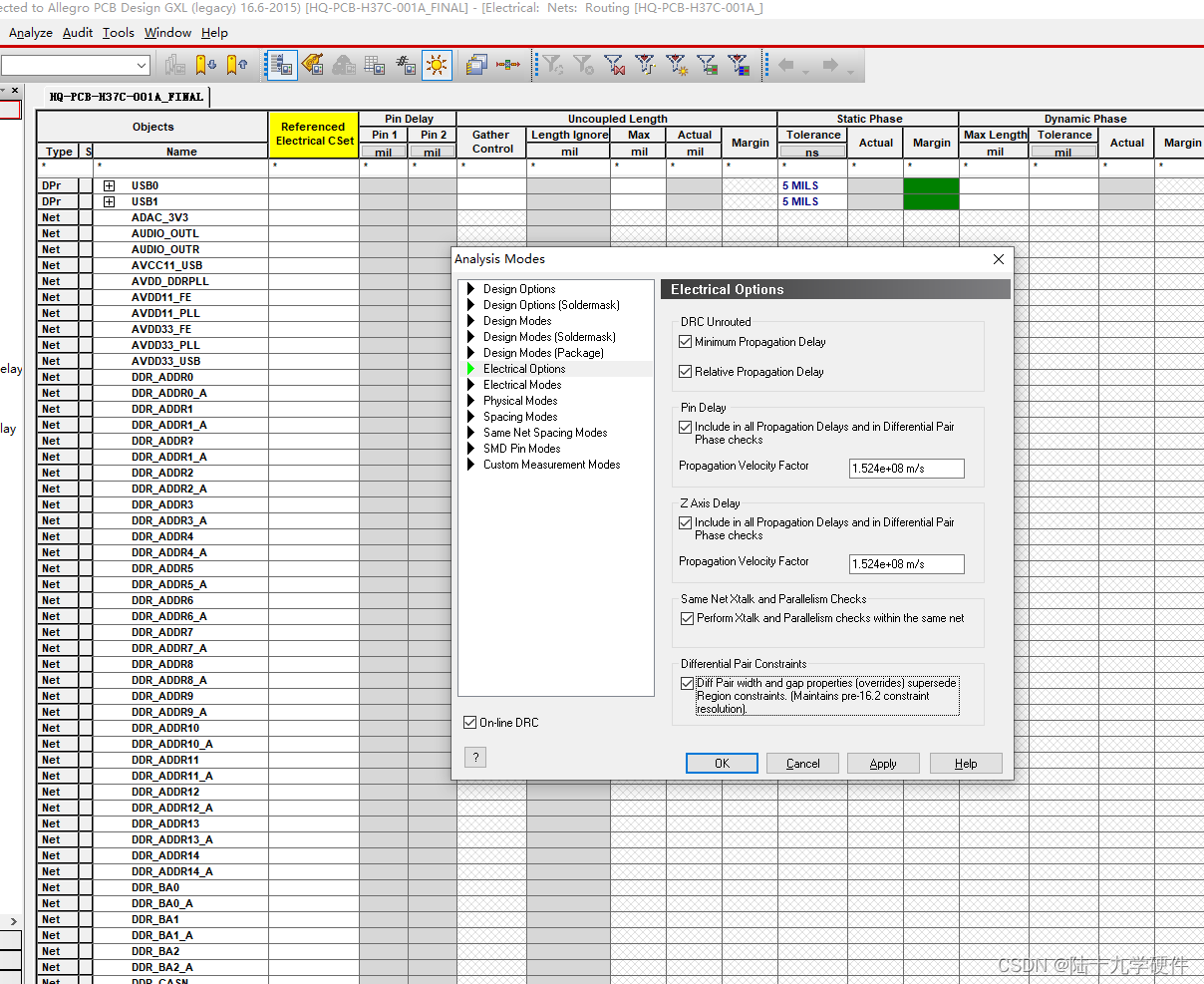

高速：需要考虑PIN delay  和   层叠的影响

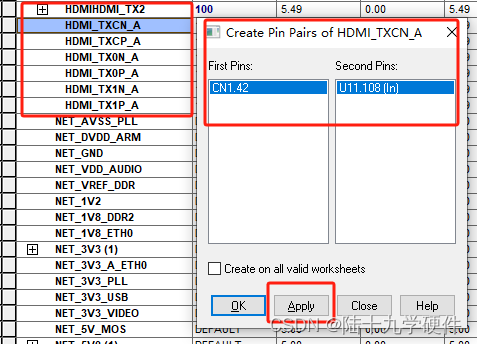

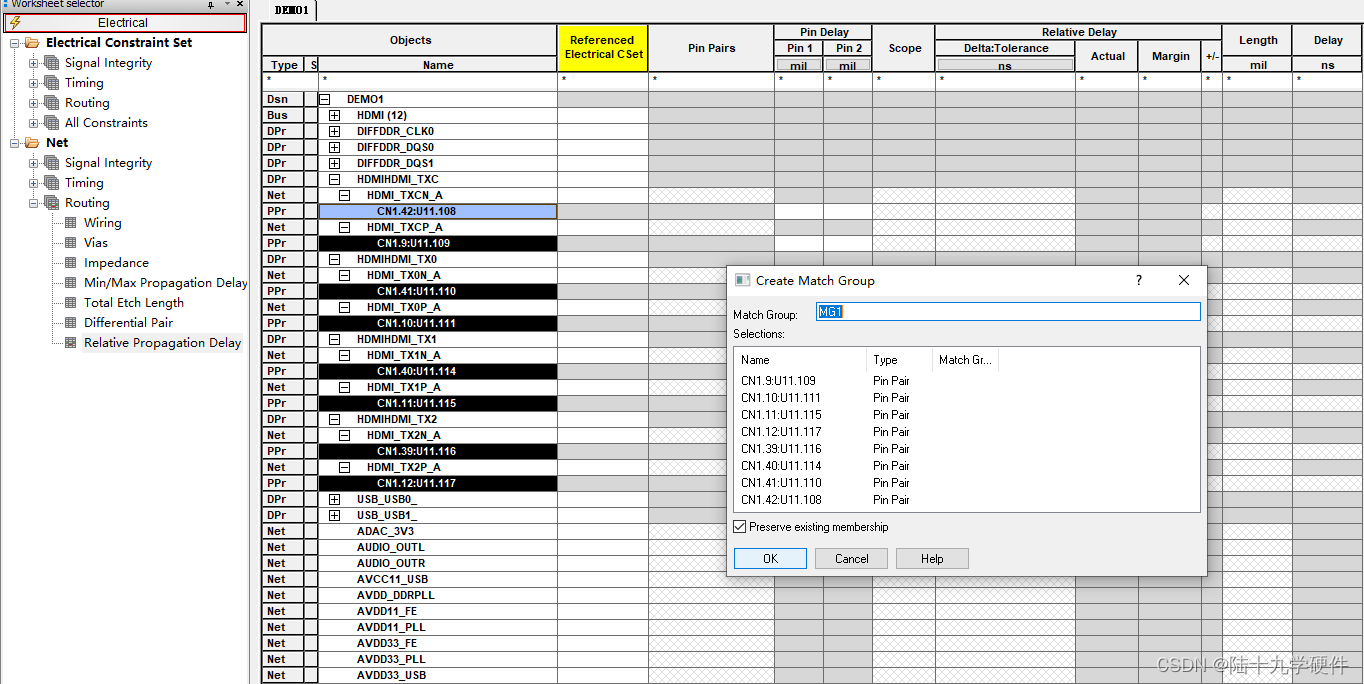

创建CLASS，创建管脚对

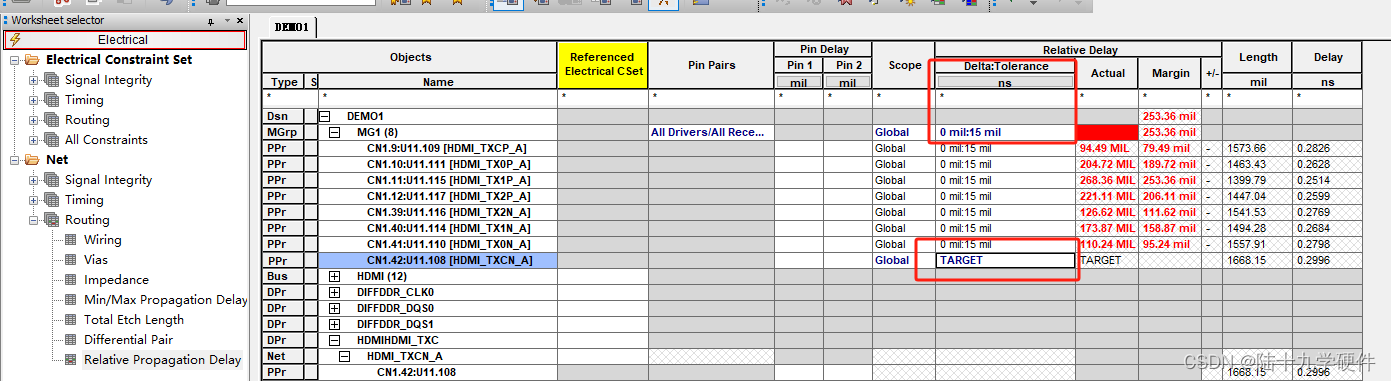

 选中管脚对，创建等长组

 设置差距值，以及目标线

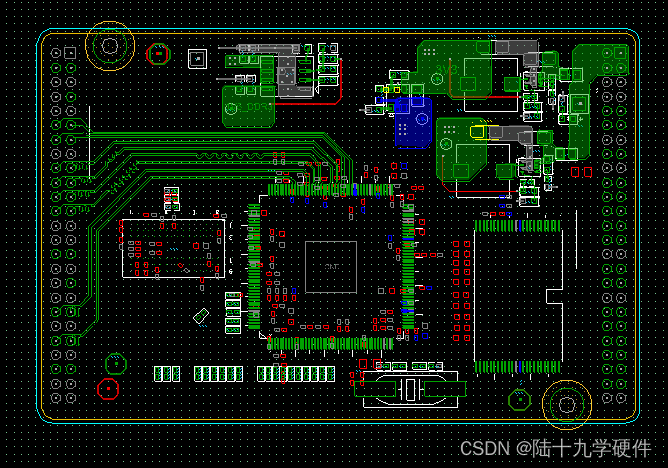

5.21号更新  设置HDMI等长，花费了很久。

3.网络信号

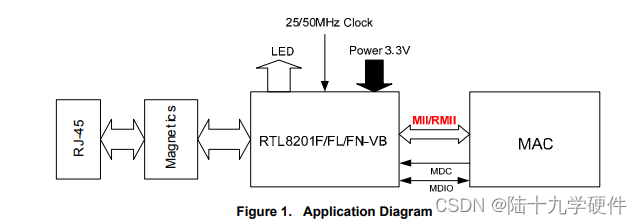

此块板子用的是RMII，可以把这块板子理解为将核心板大部分信号引出，但是并没有PHY芯片，并且3716内置PHY也可以直接出RJ45信号。

RJ45信号：两对差分信号线     实际用的RJ45的引脚为1236

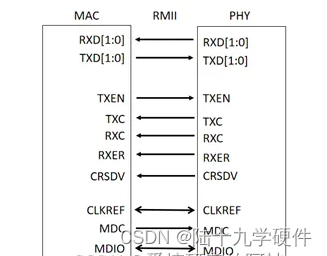

RMII信号：注意TX和RX等长组，输入输出等长即可，索性不如直接全部等长。

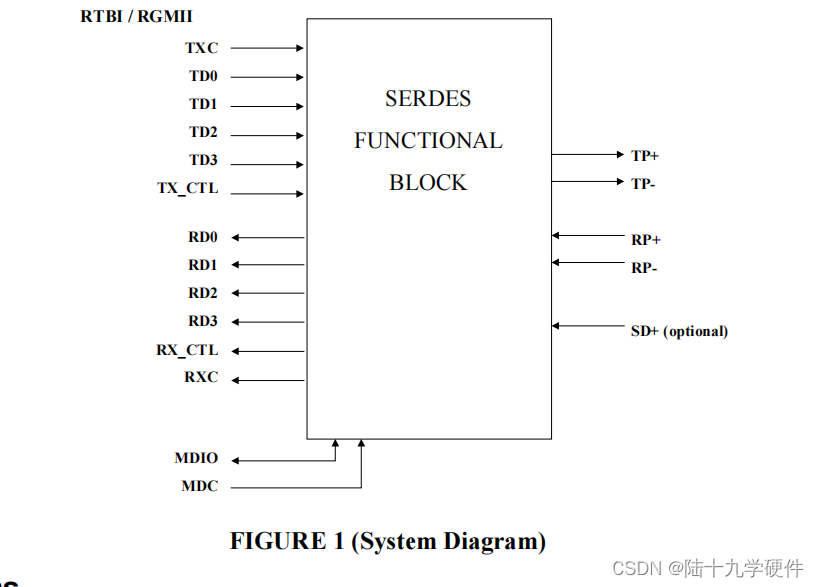

另外RGMII接口定义用的更多一些

TX等长， RX等长，MDIO和MDC数据管理
