Allegro16.6 ——0基础入门教程

      本文主要记录了作者使用candence allegro16.6版本软件从小白到入门的整个过程，期间遇到了各种奇奇怪怪的问题，作者将遇到的问题，整理成了本篇文章。

    本文从纯小白角度，慢慢展开介绍candence allegro PCB工具的使用方法，争取0基础的小伙伴也能看懂，作者也是0基础到入门的。

    作者在持续使用该软件，故本文会不定时更新作者在使用中遇到各类奇奇怪怪的问题，本文对  0基础的小伙伴  比较友好。

 文章更新过程中可能会有错误或争议，如有错误，也欢迎大佬们指正，作者在此万分感谢。

  文章干货满满，希望大家多多点赞支持！谢谢啦！

1、candence allegro软件简介

Cadence其实是一家公司的名字，其官网链接：https://www.cadence.com，Allegro和OrCAD都是该公司旗下的EDA软件（Electronics Design Automation），OrCAD一般用来绘制原理图，Allegro一般用来画PCB。

Cadence是一个总称，旗下包括了各种EDA软件产品，其中最知名的就是Allegro和OrCAD。Allegro是一款专注于PCB（Printed Circuit Board）设计的软件，而OrCAD则是一个包含原理图设计、电路模拟和PCB设计的综合解决方案。

而OrCAD则是一个全面的电子设计套件，涵盖了原理图绘制、电路仿真、PCB布局等多个环节。设计师可以使用OrCAD进行原理图绘制和电路仿真，然后直接转换成Allegro进行PCB设计和布局，实现无缝的设计流程。

总的来说，Cadence、Allegro、OrCAD都是在电子设计领域中非常重要的软件平台，它们能够帮助工程师和设计师完成复杂的电子设计任务，并且持续发展和改进以适应行业的需求变化。对于电子设计专业人士来说，熟练掌握这些软件是非常有益的，能够提高工作效率和设计质量。

1.1、软件安装简介

     俗话说，工欲善其事，必先利其器。但是allegro这个软件安装比较复杂，很容易出现安装报错的情况，所以本人不建议大家自己安装，哈哈哈，避免出现出师未捷身先死的情况。

 所以我这里推荐大家使用：

吴川斌老师的“阿里狗破戒大师”进行自动安装。附上阿里狗下载链接：阿狸狗破戒大师 | 吴川斌的博客  http://tools.mr-wu.cn/

使用阿里狗破戒大师能够实现轻松一键安装破解，并且能够安装最新补丁，建议大家使用16.6版本，因为这个版本比较稳定，市场上使用频率较高。

本人实测安装16.6是没有问题的，其他版本的candence allegro本人未测试，有需要的小伙伴请自行寻找解决安装方法。

allegro16.6安装包+补丁包   百度云盘链接:

https://pan.baidu.com/s/1sgOXBTcmw7WOW--mcLJ_Ig?pwd=6688
提取码:6688


1.2、软件本体简介

Cadence安装完成后菜单里添加了非常多的程序，虽然这么多，我们常用的只有三个：

Design Entry CIS：绘制原理图

PCB Editor：绘制PCB

Pad Designer：绘制焊盘

     这个软件是全英文界面，英文基础实在比较差的也可以汉化，16.6版本有汉化插件，大家有需要的可以使用插件将软件汉化一下（作者推荐比较稳定的就是几楼科技的插件——电路精灵）。访问他们的官网就能下载了，这个不放链接了，需要的小伙伴自行处理。

      但是作者不建议大家汉化，还是用一下英文版本的，汉化的有些内容不是那么准确，英文版的其实习惯一下就没什么了。

1.3、PCB软件模式选择简介

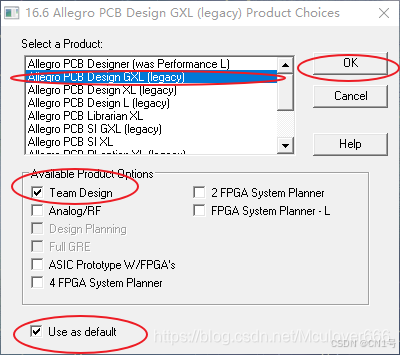

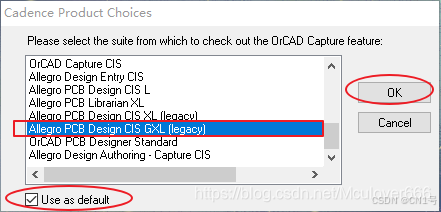

双击打开PCB Editor，首先会选择打开哪个Cadence 产品，我们选择如图，并选择默认：

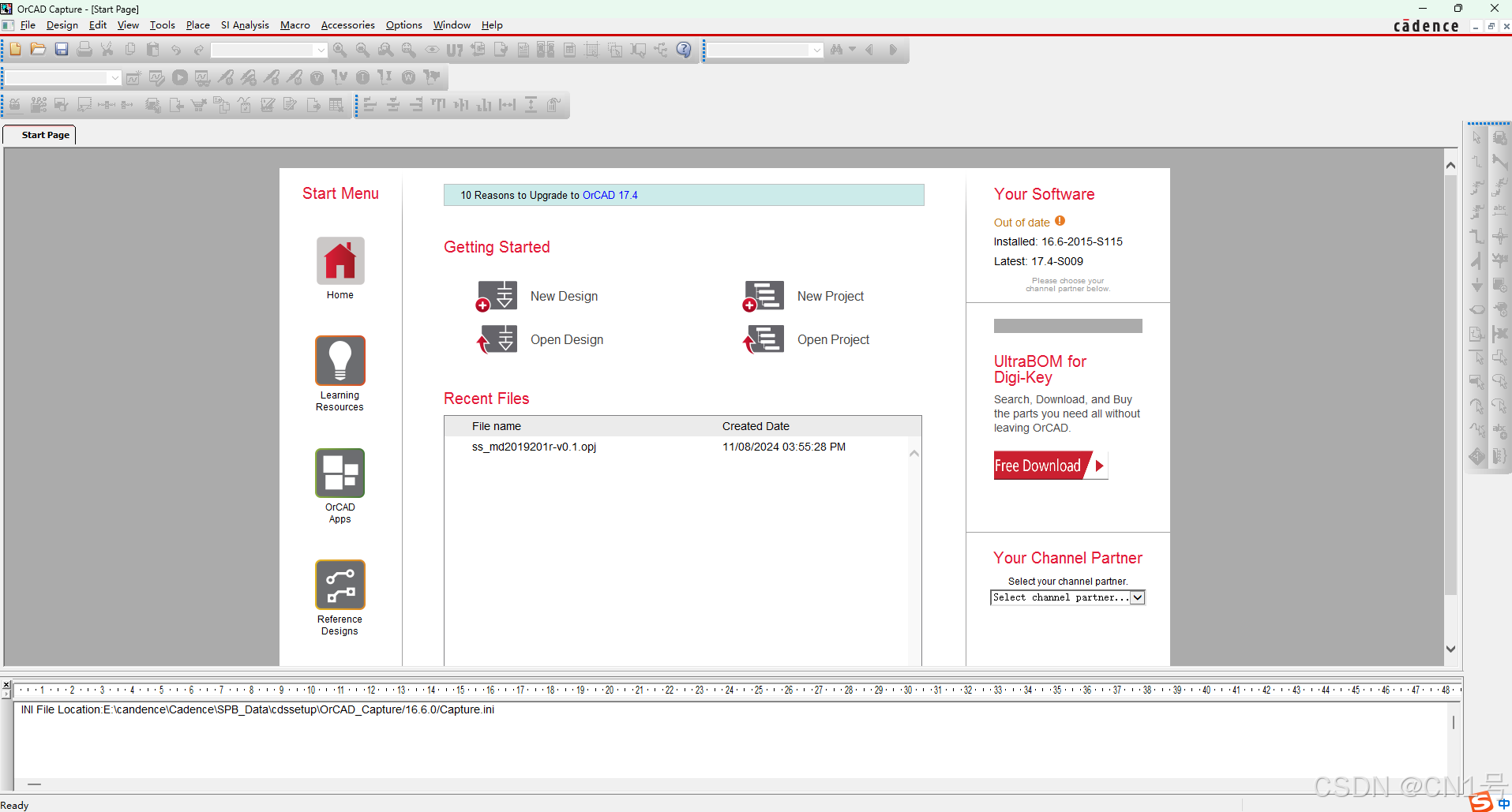

双击打开Design Entry CIS，首先会选择打开哪个Cadence 产品，我们选择如图，并选择默认：

1.4、PCB软件界面简介

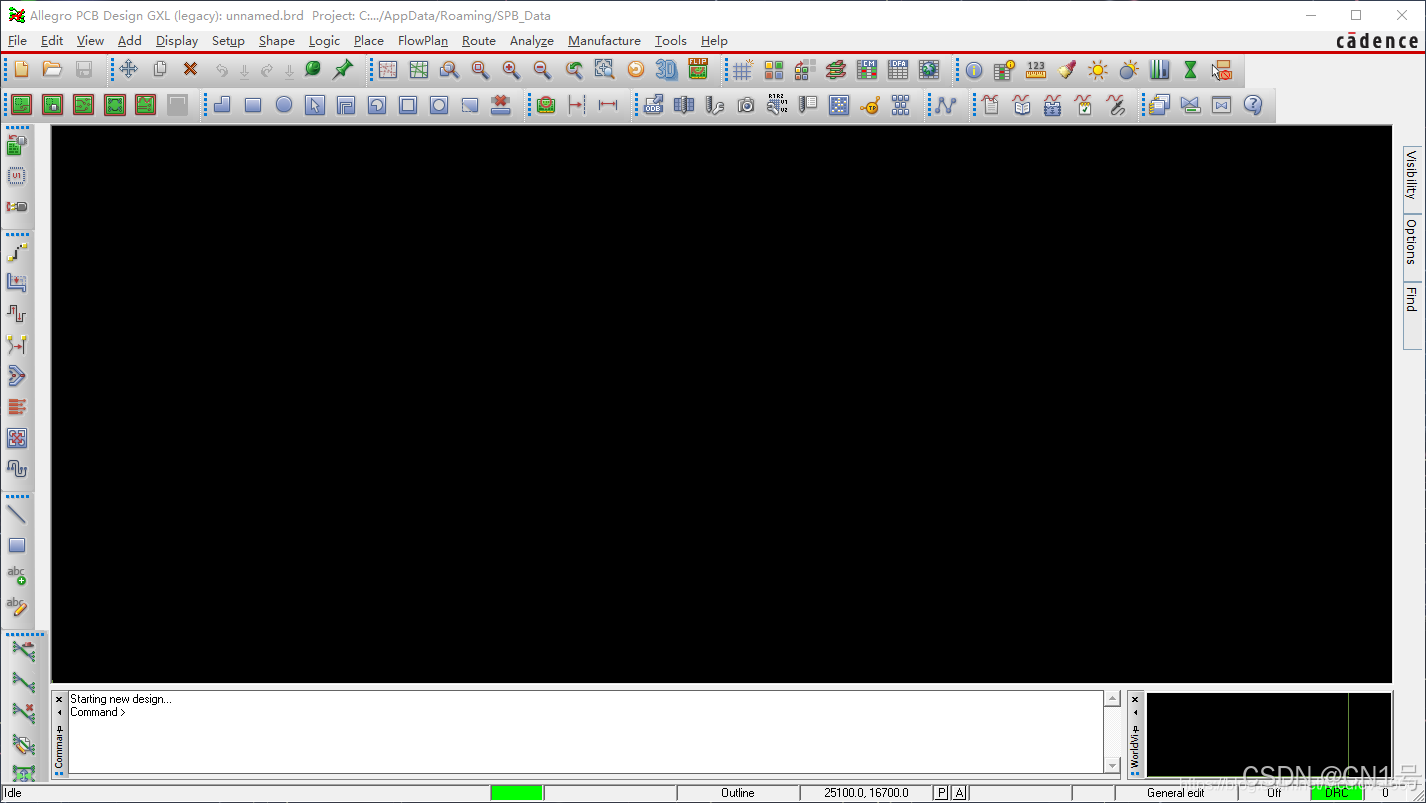

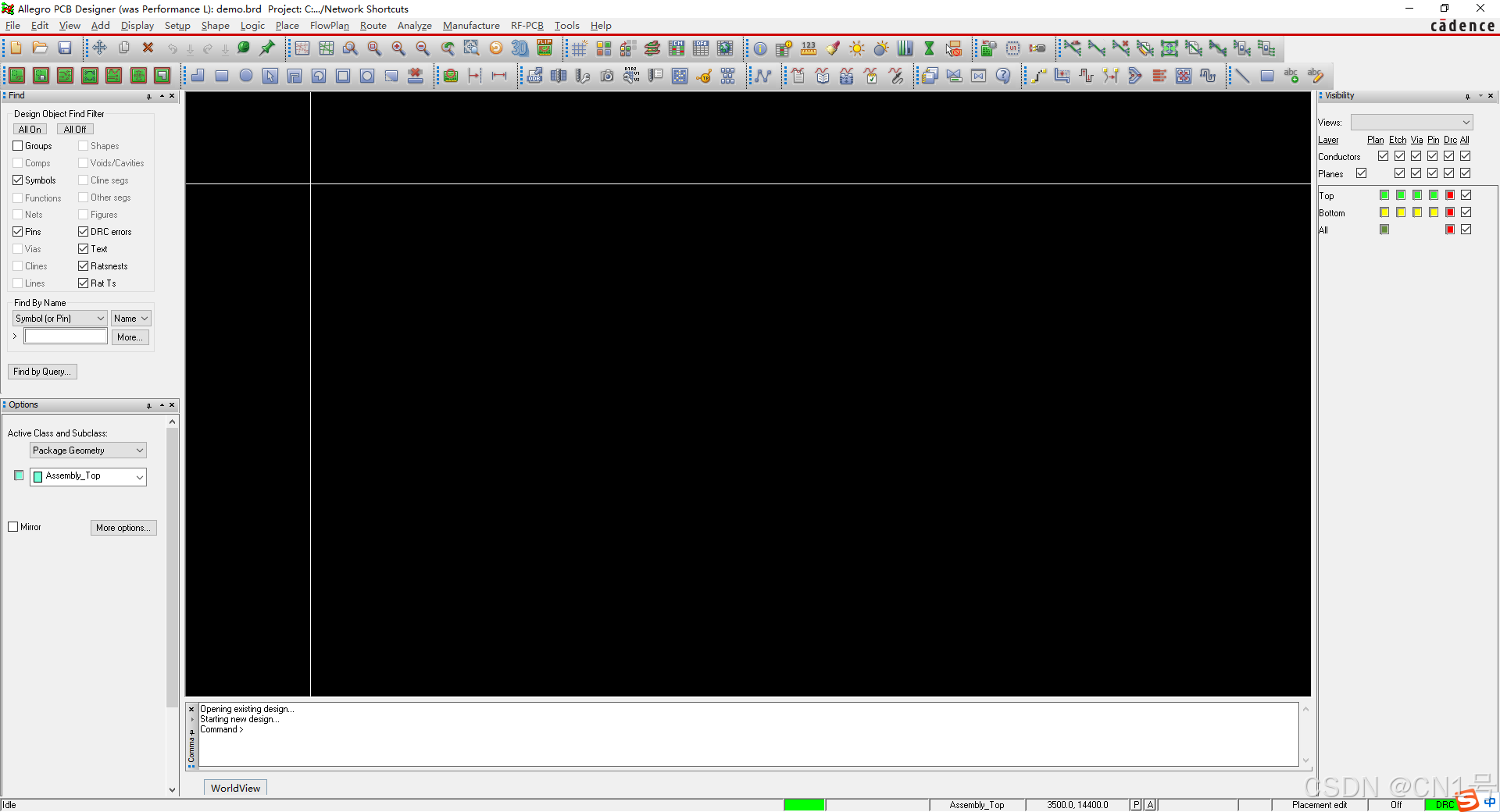

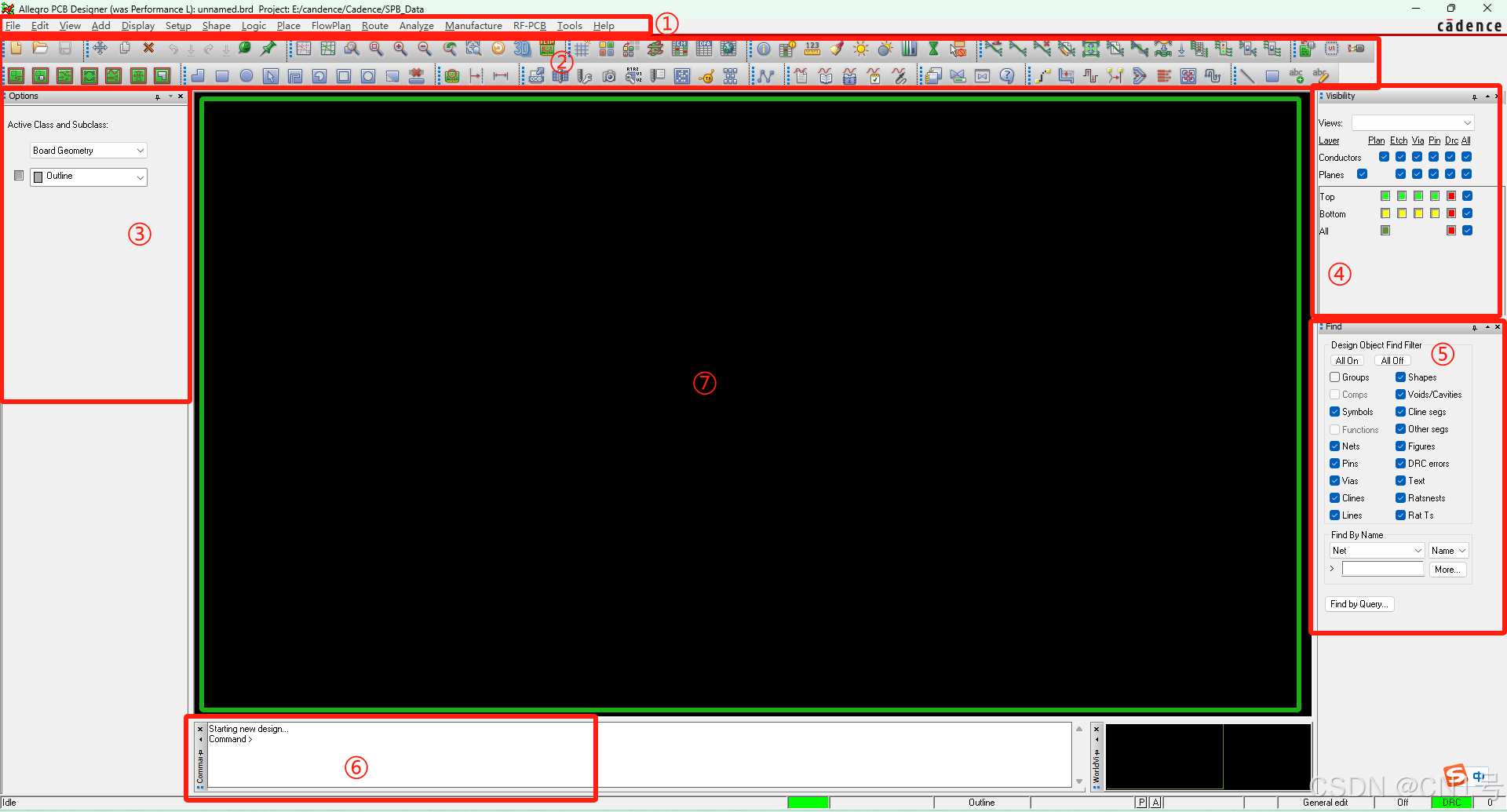

         如上图所示，是allegro16.6的PCB开始界面，新手打眼一看，天哪，看着有好多选项，好像很复杂。但是不用担心，实际用不到那么多，看着很唬人而已啦。

      作者在这里简单的进行了一下分区，大家可以看下根据序号大致分为序号①--⑦这七个区域。下面是这几个区域的简单介绍。

序号①：这是菜单栏，一些很常规的设置都是从这里进入二级菜单进行设置，例如画布尺寸设置、格点大小设置、导入网表、gerber文件导出、放置器件等等，可以说是非常重要，这个后面会详细展开讲。

序号②：这里是操作栏，像常见的基础操作，例如走线、推挤、镜像、挖铜、锁定、添加文字、赋予颜色等等。看着很复杂，但是也不用担心，其实常用指令也就20个左右，都能够使用快捷方式进行快速选择。

序号③：这里是options（选项）面板，这里比较重要，也是常用模块，这里主要是进行图层切换，例如丝印层、板框层、顶层、底层、钢网层、还有一些辅助层的选择等等。

序号④：Visibility（层叠）面板，这里字面意思是能见度，但是我觉得还是叫它层叠面板比较合适，(不要抬杠争论就是你对)这里主要展示板子的层数，以4层板举例：可以查看顶层（top）、底层（bottom）、电源层（pwr）、接地层（gnd）。

序号⑤：find面板，也叫查找面板，这里能够查找元素，例如常见元素包含：symbol（器件）、shape(字面翻译是形状，但是我习惯称其为铜皮)、lie(走线)、net（网络）Vias(过孔)，pins（PIN脚）。

序号⑥：command（命令）窗口，这里其实有两个，还有个WorldView，但是实际基本只用到命令窗口，这里主要是输入快捷键指令，比如说移动、旋转、镜像、走线、推挤、位移等等。有小伙伴可能会有疑问，前面操作栏不是有这些嘛，怎么命令面板还有，因为操作栏需要去点击，效率很低，所以实际画板过程中，都是使用快捷键，命令窗口就是快键键的生效窗口。

序号⑦：这个就是我们的显示窗口，无论是在PCB文件上的什么操作，主要就是在这里显示了。也可以理解成是一个交互窗口。

       PCB工具大概就是这样一个界面啦，作为新手，一定不要被吓到，只是看着好像很复杂，另外补充说一句，不管哪个版本的PCB工具，基本上大差不差，你把16.6的搞明白了，什么17.2/17.4/22.1/23等版本操作逻辑也差不多。

2、PCB设计基础概念

2.1、PCB基础——新建项目

我们先来创建一个设计项目。

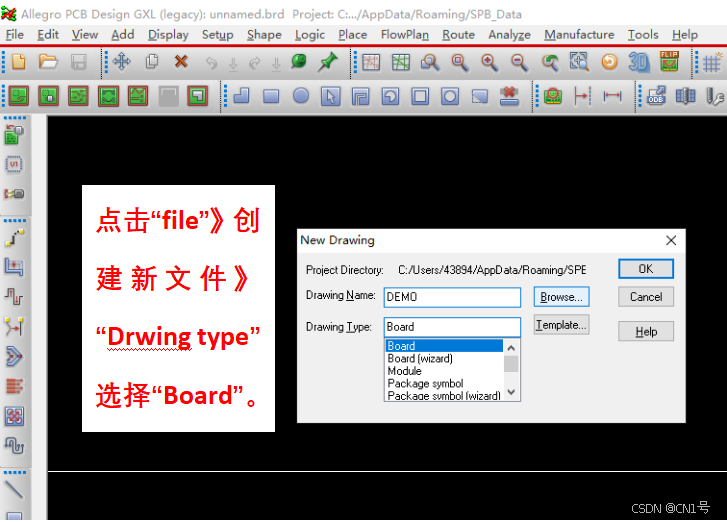

点击“file”-->选择“new”,出现上图所示的窗口。

       这里有两个选项“Drawing Name”和“Drawing type”。分别表示名称和类型，名称好理解就是我们的设计文件的名称，Drawing type这里面有好多选项，但是常用的就只有“Board”和“package  symbol”。package  symbol   器件封装，这个后面会展开讲。

        选择”Browse”可以更改我们这个设计文件的存储路径，一般不建议将它放在C盘。

设置好以后，点击“OK”就生成了一个设计文件。

        如上图所示就是生成了设计文件的界面，到这一步你就已经完成了成为layout工程师的第一步，创建一个电路板设计文件。

2.2、PCB基础——绘制板框

       上上一小节，我们对PCB工具的整个界面按照功能不同，进行了分区，并对每个分区做了简单介绍，

     上一小节，我们已经完成了PCB设计文件的创建，那么本节我们一起来看看，如何在设计文件里面创建一个PCB板框。

首先要说明，绘制PCB板框的方法有很多，作者简单介绍几个常用的方法：

1、使用画线工具自由绘制。

2、使用放置命令自由放置标准的形状的板框。

3、导入DXF文件，然后根据DXF文件使用Z-COPY命令绘制。

今天主要是讲一下 1 和   2  ，第3种方法后面在进行项目实际操作的时候，再详细讲解。本文力求0基础的小伙伴也能看懂。

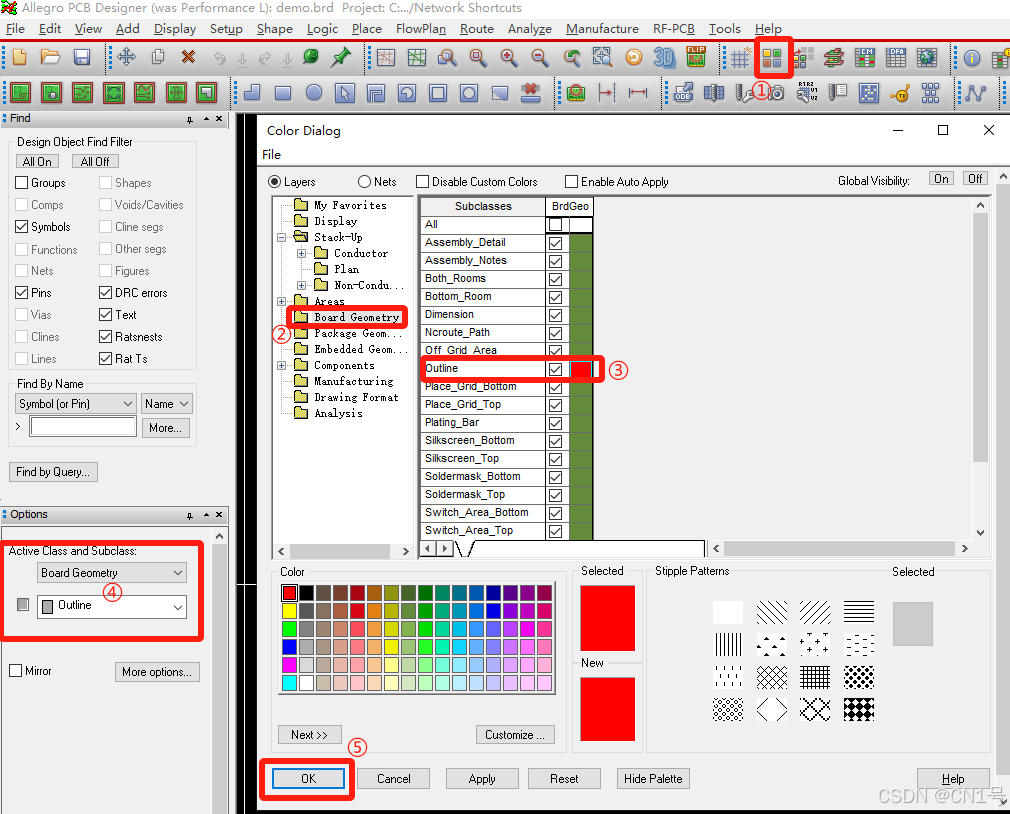

如上图所示，按照序号①---⑤的顺序进行设置，这一步的目的是为了让我们画出来的板框能够在交互窗口（前面提到的序号⑦）正常显示。

方法1：

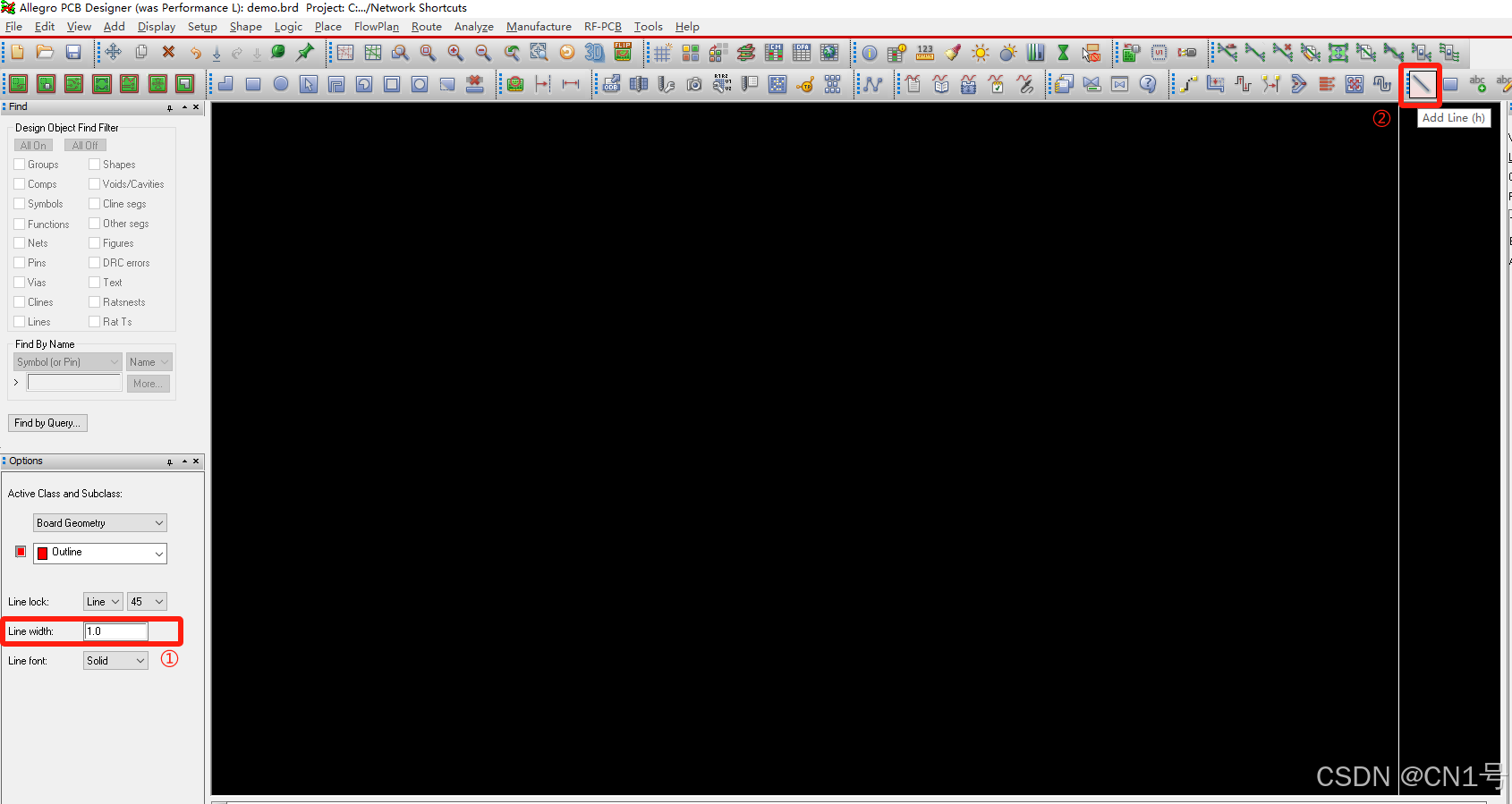

如上图所示，序号①位置是设置线宽，序号②位置是选择画线命令。

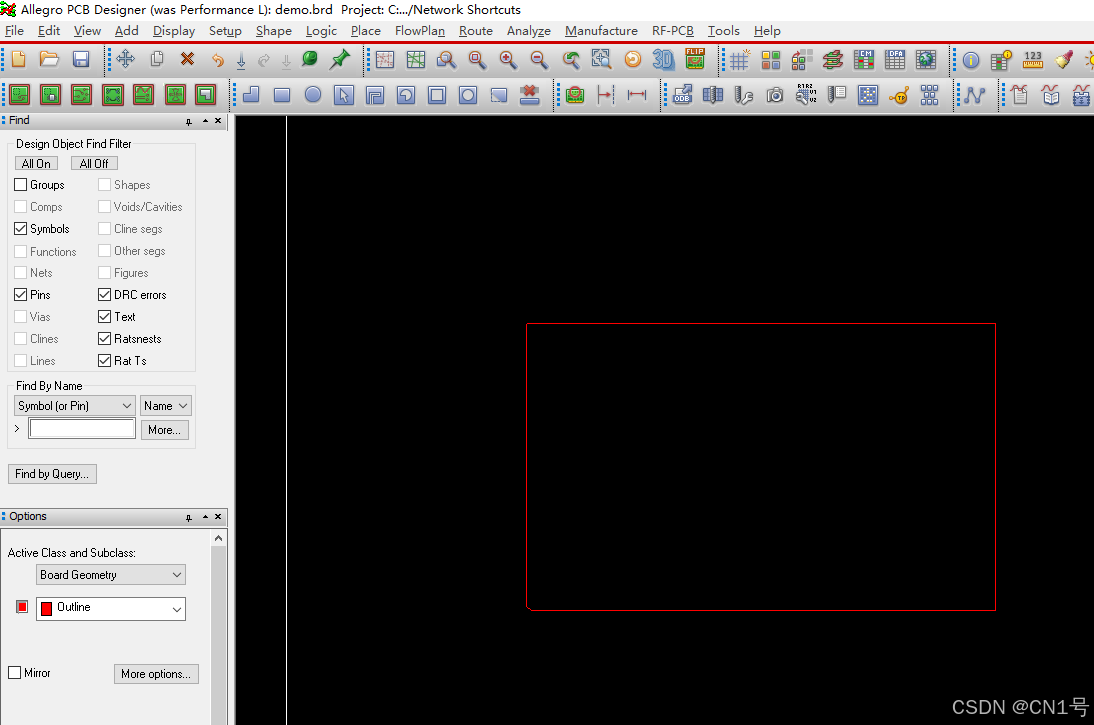

如上图所示，一个矩形板框绘制完成。

方法2：

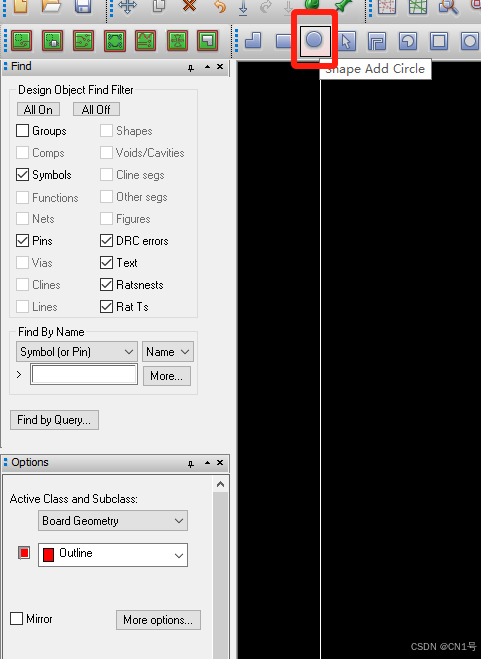

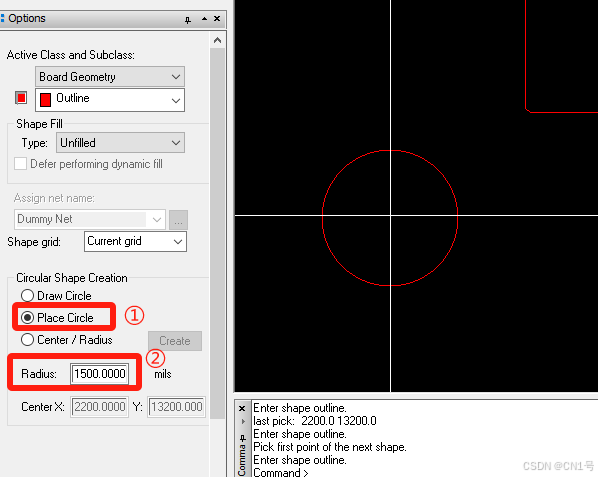

按照上述步骤，先选中形状，这里我选择了一个圆形，当然也可以选择其他形状，然后修改第二幅图里面的内容，这个序号①表示放置一个圆，序号②表示放置的圆的半径尺寸。选定后就能画出一个标准的圆形板框了

2.3、PCB基础——设置格点

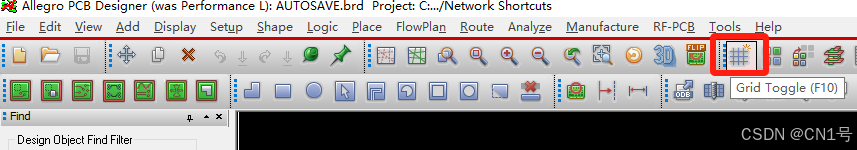

如上图所示，点击这个“grid toggle”能够打开格点显示，当然使用快捷建F10是同样的效果。如果想关闭格点显示，也很简单，点击一次，或者再按一次快捷键F10。

下面是格点打开的效果：

上面两幅图，基本介绍了个点的常规使用方法，就是打开或者关闭，哈哈哈  是不是很简单。

这里也顺带0基础的小白们简单介绍下格点的作用：

在allegro这个软件中，画布其实被分割成了很多格点，有点类似平面上进行微分（微分，高中数学课内容）的一个操作，画布上的所有器件其实是放在一个个格点上的。

这个软件默认的格点间距是100mil，mil是个长度单位为，1mm大约等于39.37mil。

所以就存在一个问题，我们在移动器件的时候，误差就会很大，移动一次，大约是3mm，不要小看3mm，因为PCB上的器件都很小，所以3mm的误差对于PCB来说，非常严重！！！可能因为这3mm的偏差，导致主板无法安装到设备里，这批板子就基本报废了。

所以本章节主要就是教大家修改格点间距，能够更精确的移动PCB上的任何器件、线条等元素。

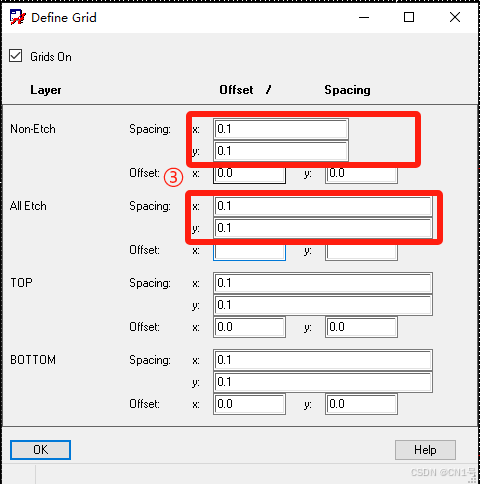

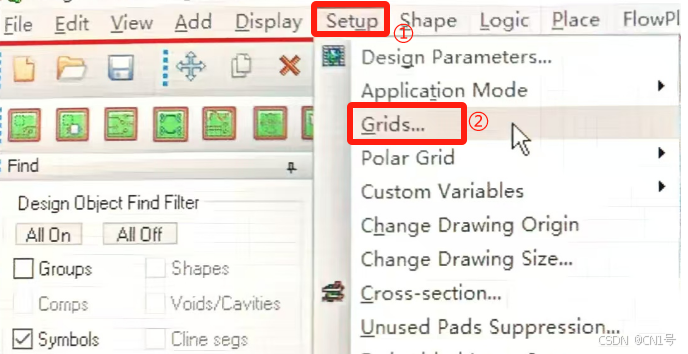

按照上图序号①--②顺序，出现序号③的窗口，修改窗口里红框标注的位置的数值，默认是100和25，全部改成0.1或者1都可以，因为作者比较喜欢精确一下，同常改为0.1。

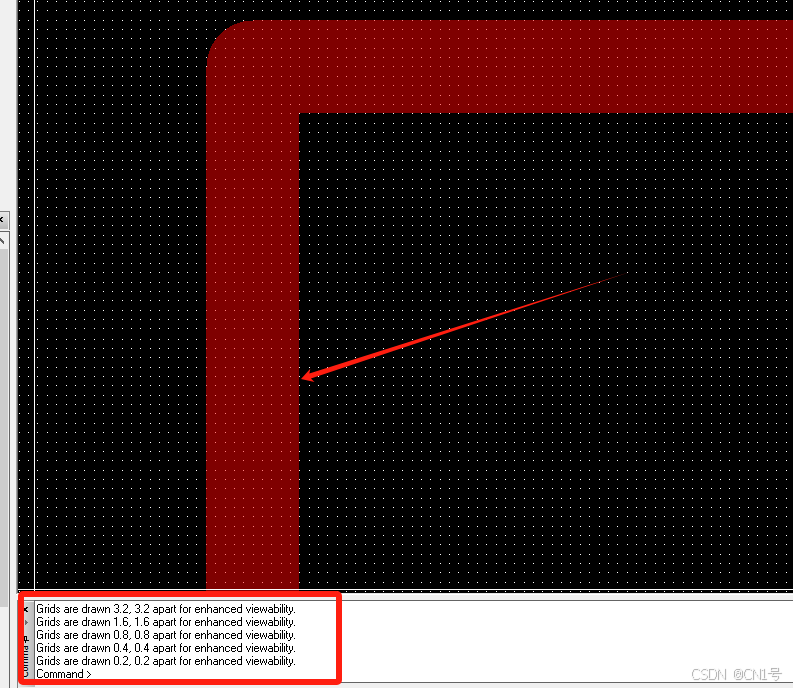

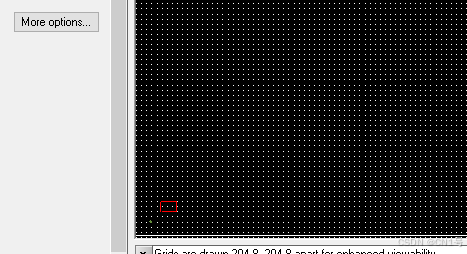

• 看下图，格点就很密了，这样移动器件，或者添加划线就更精确了

2.4、PCB基础——设置画布尺寸

上一章节，我们提到了格点的作用，还有格点的设置方法，这一章节，我们来设置一下画布的尺寸。

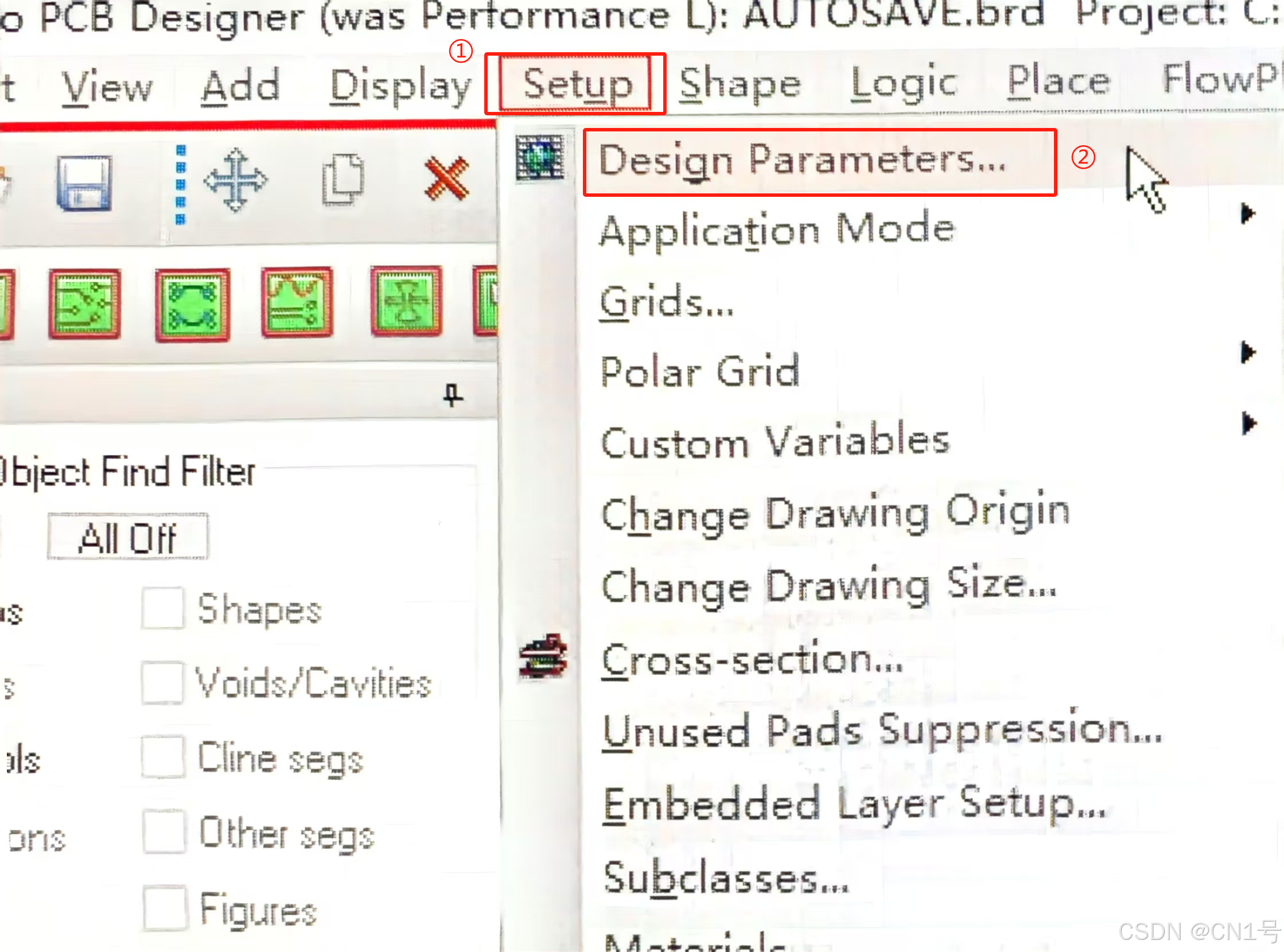

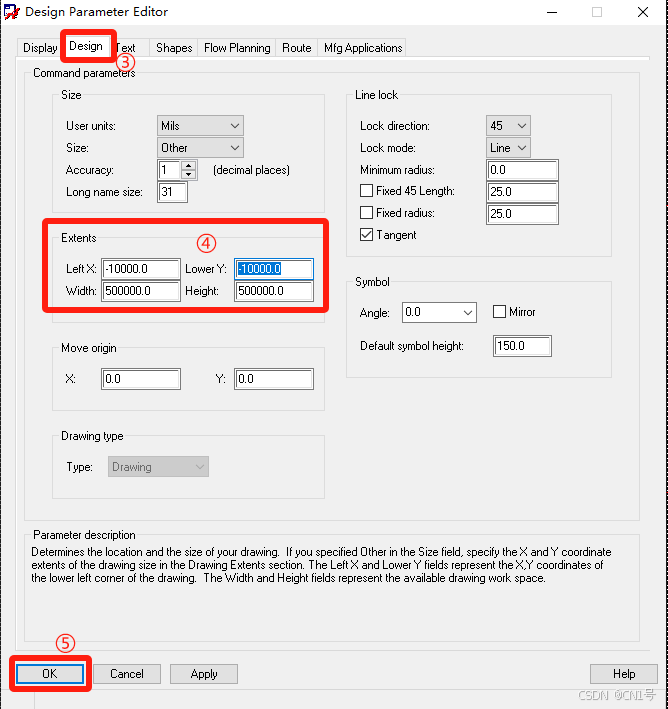

上述两幅图，序号①---③，是设置画布的路径选择，序号④是画布尺寸设置，这里默认参数是2400和1700，尺寸是偏小的，咱们设置的时候尽量往大了设置。

然后OK保存就行。

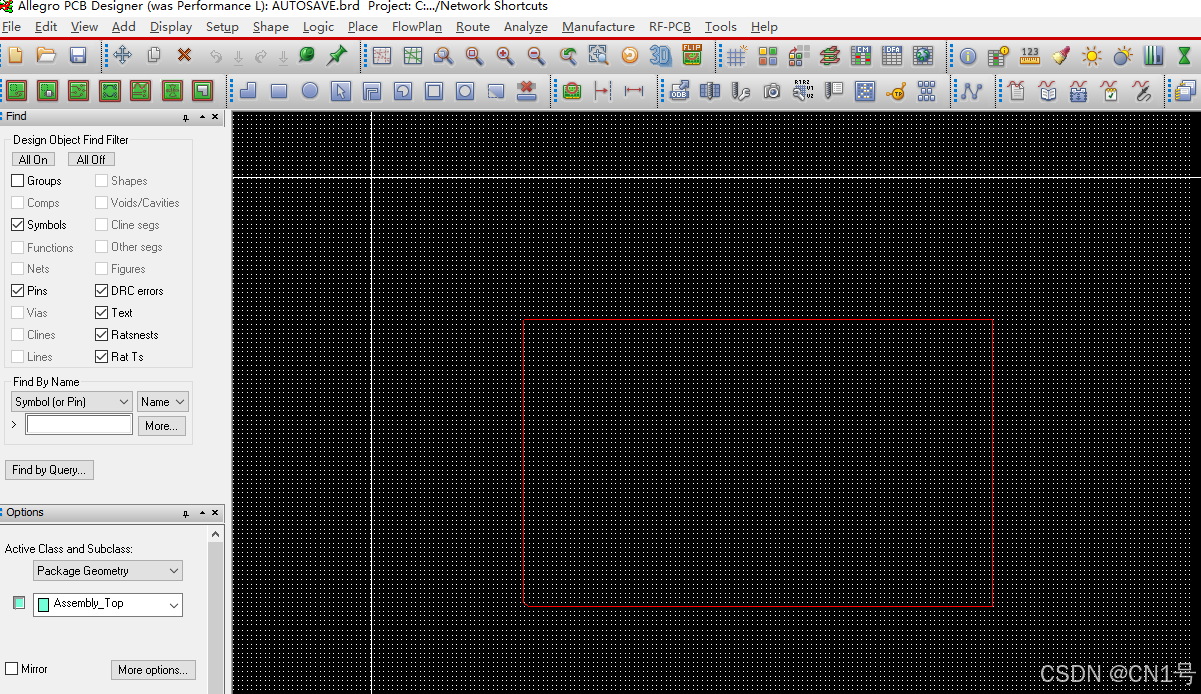

如上图所所示，我们设置好尺寸后，原本很大的板框就显得很小了，这样方便我们移动器件。

2.5、PCB基础——设置原点

         设置原点也是ALLEGRO设计工具中一个很重要的内容，没有设置好原点，后续导出坐标文件，导出生产文件就有可能会出现负值，对贴片不是很友好。

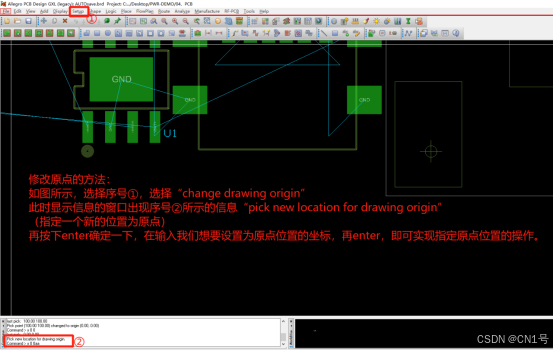

        设置原点也很简单，如下图标注所示：

当然上图是随意放置原点，这是其中一种设置方法，还可以使用放置坐标的方法制定原点位置。

2.6、PCB基础——设置结构

          PCB层叠设置，讲这个之前，先简单说一下PCB是什么，PCB又叫印刷电路板，它是电子元器件的载体，如果是这个行业的小伙伴或者是稍微了解一些的 就知道，硬件工程师经常说，这个板都是高速信号，2层屏蔽效果不好，要4层板或者6层板甚至还有更多的例如10甚至20层，那么这里的2层、4层、6层就是我们今天要说的层叠设置问题。

回归正题，咱们主要是讲最基础的设置，所以暂时先不考虑EMC、EMI、阻抗匹配这些内容，只告诉大家怎么设置板层。

直接看下图：

总结：

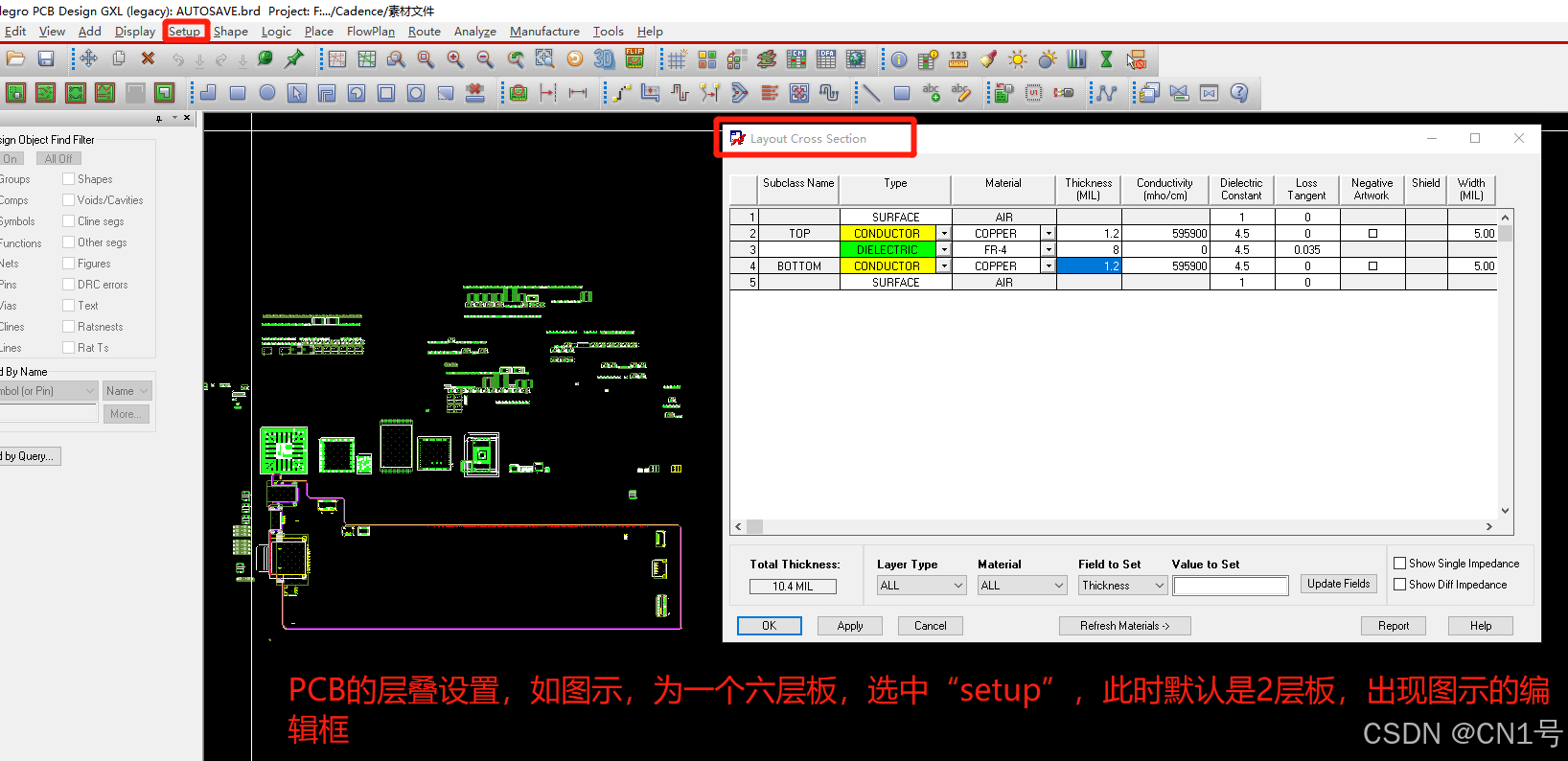

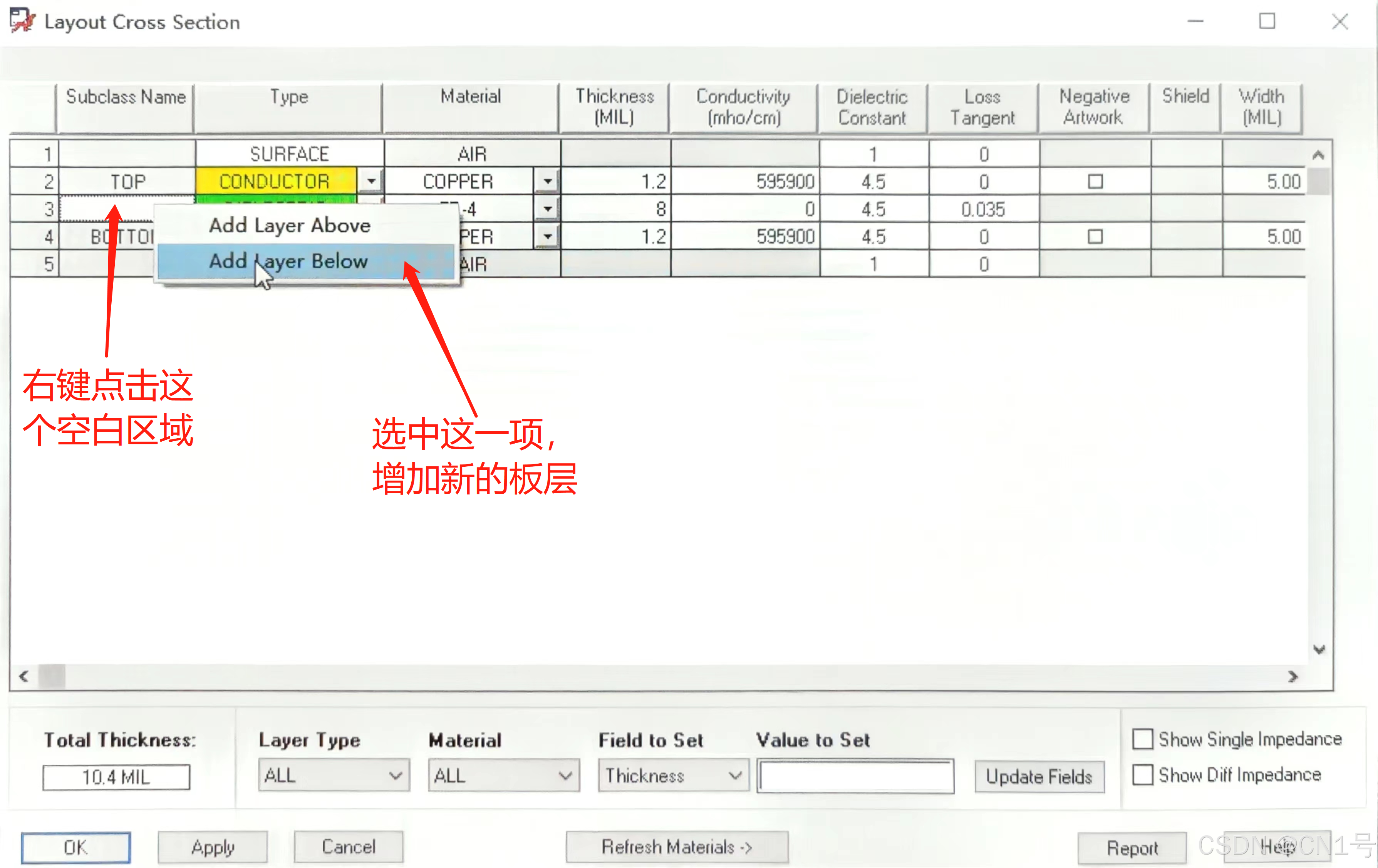

选中菜单栏“setup”--->找到“Layout Cross Section”。

然后点击鼠标右键选择“Add layer Below”，用以增加层数。

我这里截图的素材是6层板，所以设置了12层。“Material”这里一层 cooper 一层 RF4，这里的Cooper是铜芯板，RF4是一种绝缘的隔离材料，PCB就是这两种材料压合而成的。

2.7、PCB基础——设置ART层叠

3、PCB工具初级应用

3.1、基础功能应用

         前面的两个小章节简单描述了PCB设计工具的一些基础操作，从本章节开始，讲一下PCB设计工具的初级应用。

      我们在设计PCB的过程中，会用到很多指令，常用的例如：走线、推挤、铺铜、移动，翻转，镜像等等，基本都是字面意思，都很好理解。

1、走线指令功能演示

这个软件安装好的时候，默认是没有快捷键的，需要在上面的窗口里面点选。

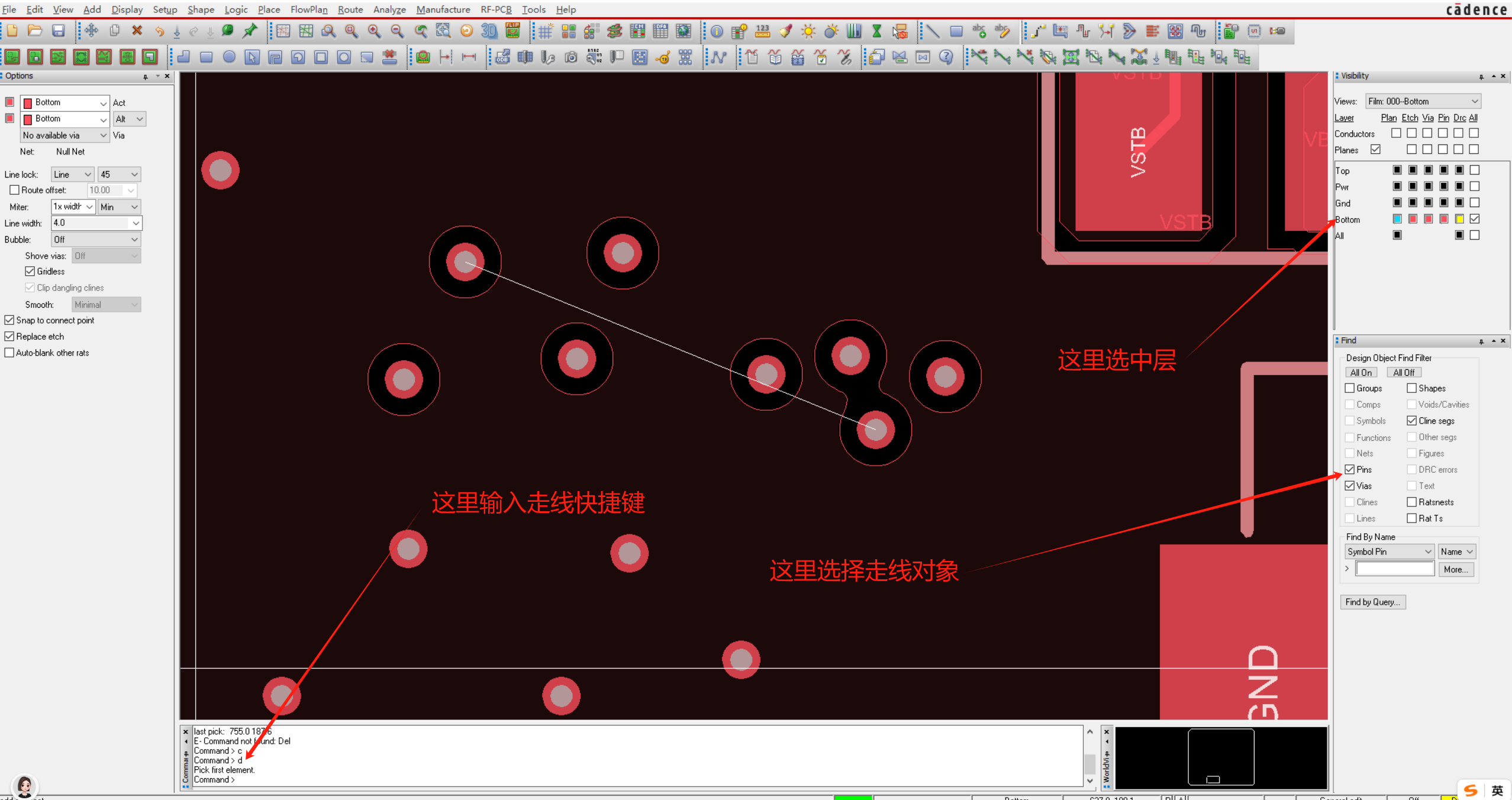

如上图所示，在下面的commabord窗口中输入走线快捷键“d”，这个快捷键是我自己按照我自己的使用习惯自定义的。

上图所示的两个过孔之间的这个白线就是“飞线”，这个飞线的作用是表示这两个过孔之间是需要使用铜线进行连接的。

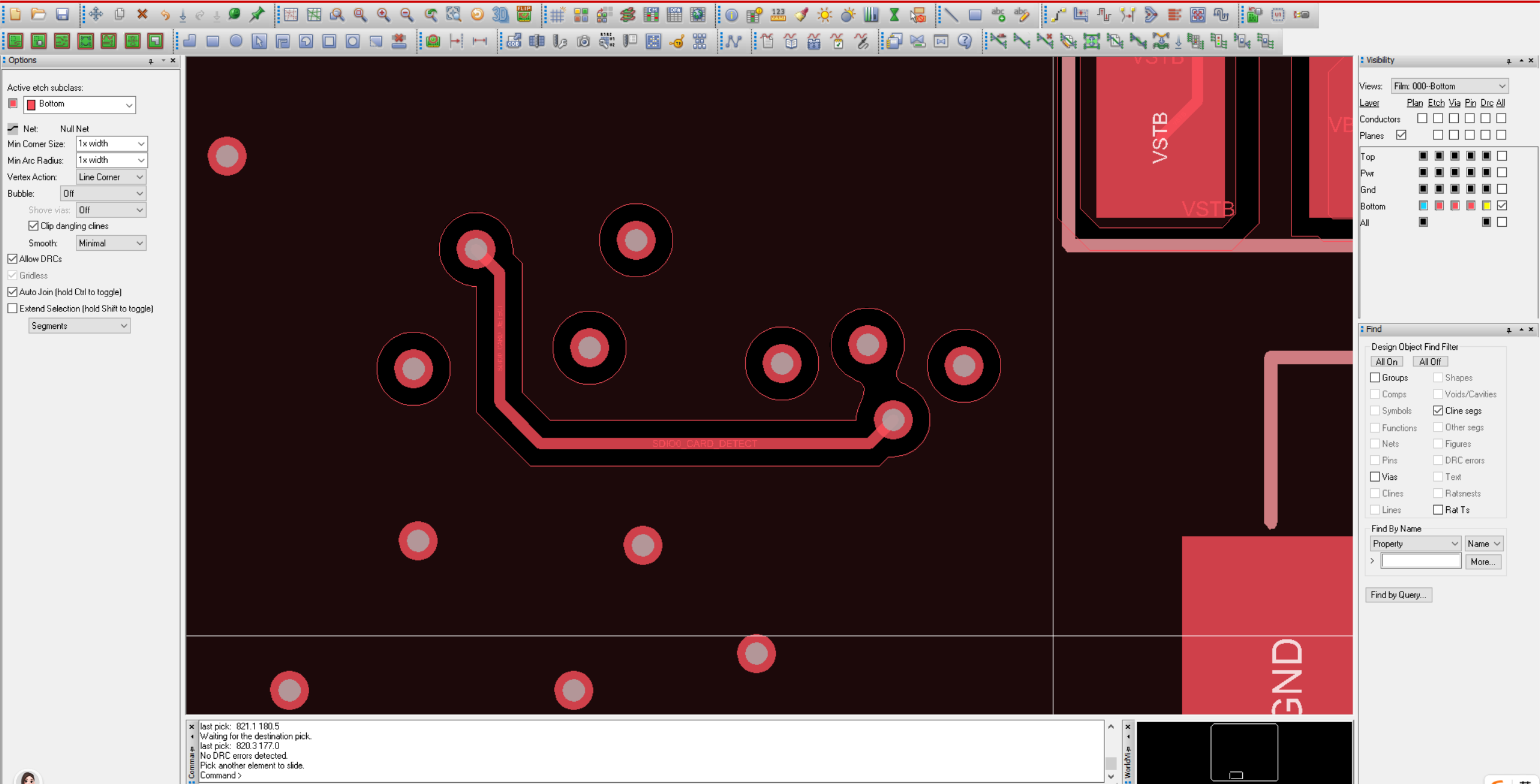

如上图所示，通过走线命令，这两个过孔之间的连线就画好了。

2、推挤指令演示

推挤指令也是PCB设计时常用的指令，这个指令能够使的走线更整齐，使用此指令之前，需要先进行规则设置，规则设置比较复杂，后面再讲，先简单介绍下推挤指令。
