K_A38_001 基于STM32等单片机驱动DS1302时钟模块 OLED0.96显示

所有资源导航

其他资料目录 直戳跳转

一、资源说明

单片机型号	测试条件	模块名称	代码功能
STC89C52RC	晶振11.0592M	DS1302时钟模块	STC89C52RC驱动DS1302时钟模块 串口与OLED0.96双显示
STM32F103C8T6	晶振8M/系统时钟72M	DS1302时钟模块	STM32F103C8T6驱动DS1302时钟模块 串口与OLED0.96双显示

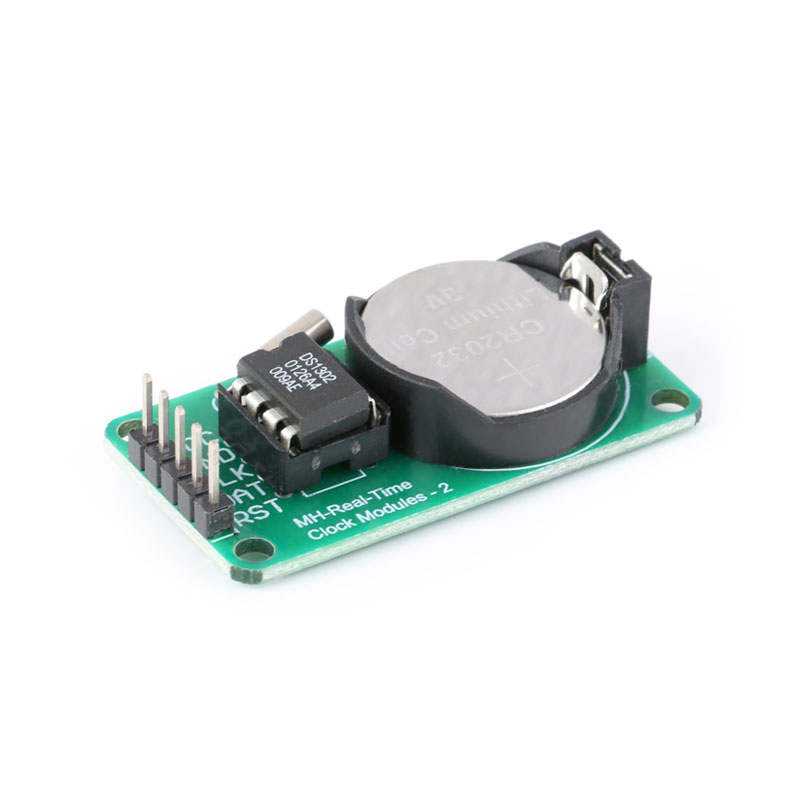

二、基本参数

参数

实时时钟具有能计算 2100 年之前的秒 分 时 日 日期 星期 月 年的能力 还有闰年调整的能力
31 X8 位暂存数据存储 RAM
串行 I/O 口方式使得管脚数量最少
宽范围工作电压 2.0 5.5V
工作电流 2.0V 时,小于 300nA
读/写时钟或 RAM 数据时 有两种传送方式 单字节传送和多字节传送 字符组方式
8 脚 DIP 封装或可选的 8 脚 SOIC 封装 根据表面装配
简单 3 线接口
与 TTL 兼容 Vcc=5V
可选工业级温度范围 -40 +85 °C

引脚说明

DS1302时钟模块	引脚说明
VIN	正极 5V供电
GND	GND 电源负极
RST	复位脚
DAT	数据输入/输出引脚
CLK	串行时钟

三、驱动说明

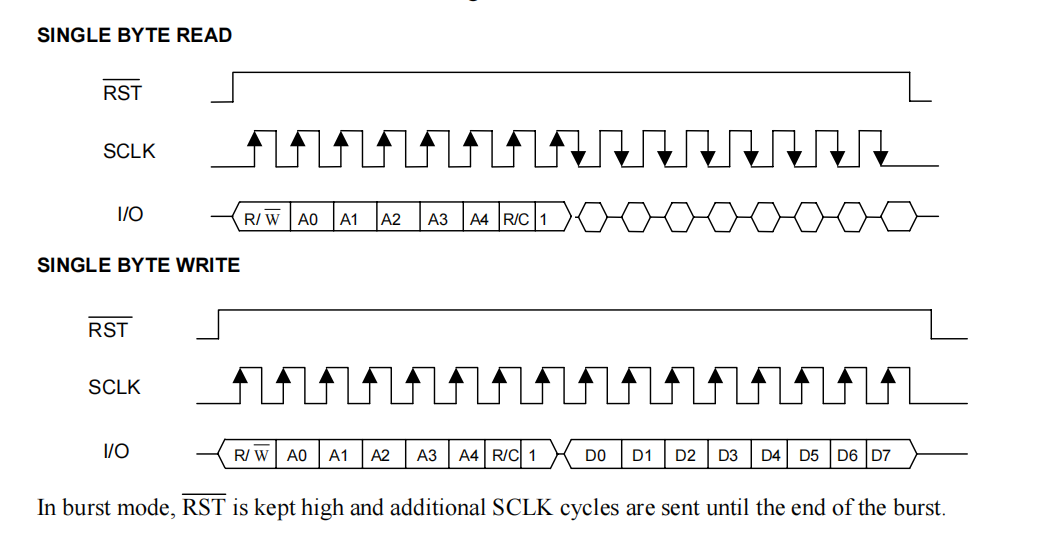

时序

对应程序:

以51为例

/*******************************************************************************
* 函 数 名         : Ds1302Write
* 函数功能		   : 向DS1302命令（地址+数据）
* 输    入         : addr,dat
* 输    出         : 无
*******************************************************************************/

void Ds1302Write(uint8_t addr, uint8_t dat)
{
	uint8_t n;
	RST = 0;
	SCLK = 0;//先将SCLK置低电平。
	RST = 1; //然后将RST(CE)置高电平。

	for (n=0; n<8; n++)//开始传送八位地址命令
	{
		DSIO = addr & 0x01;//数据从低位开始传送
		addr >>= 1;
		SCLK = 1;//数据在上升沿时，DS1302读取数据

		SCLK = 0;

	}
	for (n=0; n<8; n++)//写入8位数据
	{
		DSIO = dat & 0x01;
		dat >>= 1;
		SCLK = 1;//数据在上升沿时，DS1302读取数据

		SCLK = 0;

	}

	RST = 0;//传送数据结束

}

/*******************************************************************************
* 函 数 名         : Ds1302Read
* 函数功能		   : 读取一个地址的数据
* 输    入         : addr
* 输    出         : dat
*******************************************************************************/

uint8_t Ds1302Read(uint8_t addr)
{
	uint8_t n,dat,dat1;
	RST = 0;
	SCLK = 0;//先将SCLK置低电平。
	RST = 1;//然后将RST(CE)置高电平。
	for(n=0; n<8; n++)//开始传送八位地址命令
	{
		DSIO = addr & 0x01;//数据从低位开始传送
		addr >>= 1;
		SCLK = 1;//数据在上升沿时，DS1302读取数据

		SCLK = 0;//DS1302下降沿时，放置数据

	}

	for(n=0; n<8; n++)//读取8位数据
	{
		dat1 = DSIO;//从最低位开始接收
		dat = (dat>>1) | (dat1<<7);
		SCLK = 1;

		SCLK = 0;//DS1302下降沿时，放置数据

	}

	RST = 0;
	 	//以下为DS1302复位的稳定时间,必须的。
	SCLK = 1;

	DSIO = 0;

	DSIO = 1;

	return dat;
}

/*******************************************************************************
* 函 数 名         : Ds1302Init
* 函数功能		   : 初始化DS1302.
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/

void Ds1302Init(void)
{
	uint8_t n;
	Ds1302Write(0x8E,0X00);		 //禁止写保护，就是关闭写保护功能
	for (n=0; n<7; n++)//写入7个字节的时钟信号：分秒时日月周年
	{
		Ds1302Write(WRITE_RTC_ADDR[n],TIME[n]);
	}
	Ds1302Write(0x8E,0x80);		 //打开写保护功能
}

/*******************************************************************************
* 函 数 名         : Ds1302ReadTime
* 函数功能		   : 读取时钟信息
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/

void Ds1302ReadTime(void)
{
	uint8_t n;
	for (n=0; n<7; n++)//读取7个字节的时钟信号：分秒时日月周年
	{
		TIME[n] = Ds1302Read(READ_RTC_ADDR[n]);
	}

}

四、部分代码说明

1、接线引脚定义

需要自定义引脚可在此处更改，STM32要自定义引脚的话也要注意引脚时钟使能的更改

1.1、STC89C52RC+DS1302时钟模块

//DS1302时钟模块引脚定义
sbit DSIO=P1^2;
sbit RST=P1^3;
sbit SCLK=P1^4;


//OLED0.96模块引脚定义
sbit SCL=P1^1; //串行时钟
sbit SDA=P1^0; //串行数据

1.2、STM32F103C8T6+DS1302时钟模块

//DS1302时钟模块引脚定义
#define DSIO_H   GPIO_SetBits(GPIOA,GPIO_Pin_0)
#define DSIO_L   GPIO_ResetBits(GPIOA,GPIO_Pin_0)
#define RST_H    GPIO_SetBits(GPIOA,GPIO_Pin_1)
#define RST_L    GPIO_ResetBits(GPIOA,GPIO_Pin_1)
#define SCLK_H   GPIO_SetBits(GPIOA,GPIO_Pin_2)
#define SCLK_L   GPIO_ResetBits(GPIOA,GPIO_Pin_2)

//OLED0.96模块引脚定义
#define OLED_SCLK_Clr() GPIO_ResetBits(GPIOB,GPIO_Pin_8)//SCL
#define OLED_SCLK_Set() GPIO_SetBits(GPIOB,GPIO_Pin_8)

#define OLED_SDIN_Clr() GPIO_ResetBits(GPIOB,GPIO_Pin_9)//SDA
#define OLED_SDIN_Set() GPIO_SetBits(GPIOB,GPIO_Pin_9)

五、基础知识学习与相关资料下载

1、STC89C52RC程序下载 直戳跳转

2、STM32F103C8T6程序下载
(1)串口下载 直戳跳转
(2)ST-LINK下载 直戳跳转
(3)J-LINK下载 直戳跳转
(4)DAP-LINK下载 直戳跳转

3、OLED0.96程序说明 直戳跳转

4、串口助手下载与使用
(1)安信可调试助手使用 直戳跳转
(2) sscom33串口调试助手使用 直戳跳转
(3)STC-ISP串口调试助手使用 直戳跳转

六、视频效果展示与程序资料获取

视频连接 直戳跳转
资料获取 （ 滑到最后添加个人号）

七、注意事项

1、VCC GND请勿接反，接反易烧
2、OLED显示异常时，排除接线接触不良

八、接线说明

STC89C52RC

/************************************************************************************
//  功能描述   : DS1302块测试程序
//  测试条件   : STC89C52RC   晶振11.0592
接线
DS1302 --------------------------------STC89C52RC
VCC------------------------------------5V
GND------------------------------------GND
CLK------------------------------------P1.4
DAT------------------------------------P1.2
RST------------------------------------P1.3

OLED0.96(IIC) -------------------------STC89C52RC
VCC------------------------------------5V
GND------------------------------------GND
SCL------------------------------------P1^1
SDA------------------------------------P1^0
*************************************************************************************/

STM32F103C8T6


/************************************************************************************
//  功能描述   : DS1302块测试程序
//  测试条件   : STM32F103C8T6   晶振8M  系统时钟72M
接线
DS1302---------------------------------STM32F103C8T6
VCC------------------------------------5V
GND------------------------------------GND
CLK------------------------------------PA_2 //
DAT------------------------------------PA_0 //
RST------------------------------------PA_1 //

OLED0.96
VCC------------------------------------3.3V
GND------------------------------------GND
SCL------------------------------------PB_8 //SCL
SDA------------------------------------PB_9 //SDA
*************************************************************************************/
