K_A16_001 基于STM32等单片机驱动HX711称重模块 串口与OLED0.96双显示

一、资源说明

单片机型号	测试条件	模块名称	代码功能
STC89C52RC	晶振11.0592M	HX711称重模块	STC89C52RC驱动HX711称重模块 串口与OLED0.96双显示
STM32F103C8T6	晶振8M/系统时钟72M	HX711称重模块	STM32F103C8T6驱动HX711称重模块参数 串口与OLED0.96双显示

其他资料目录 直戳跳转

二、基本参数

参数

HX711参数
1.两路可选择差分输入
2.片内低噪声可编程放大器，可选增益为 32,64 和 128
3.片内稳压电路可直接向外部传感器和芯片内 A/D 转换器提供电源
4.片内时钟振荡器无需任何外接器件，必要时 也可使用外接晶振或时钟
5.上电自动复位电路
6.简单的数字控制和串口通讯：所有控制由管 脚输入，芯片内寄存器无需编程
7.可选择 10Hz 或 80Hz 的输出数据速率
8.同步抑制 50Hz 和 60Hz 的电源干扰
9.耗电量（含稳压电源电路）： 典型工作电流：< 1.6mA, 断电电流：< 1µA
10.工作电压范围：2.6 ~ 5.5V
11.工作温度范围：-40 ~ +85℃

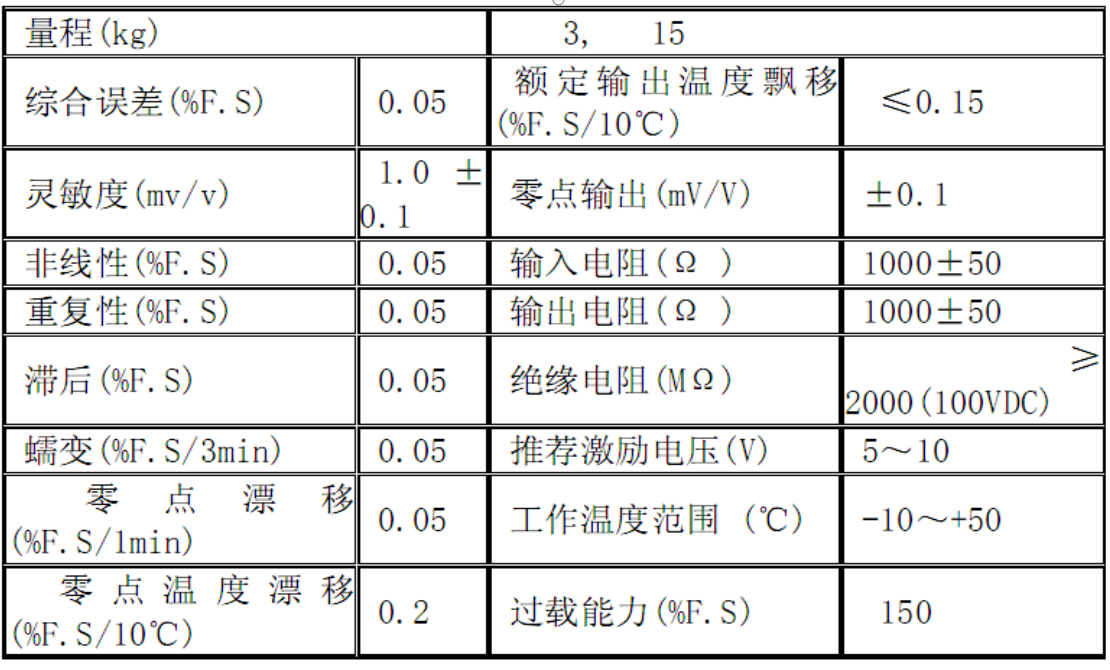

传感器参数

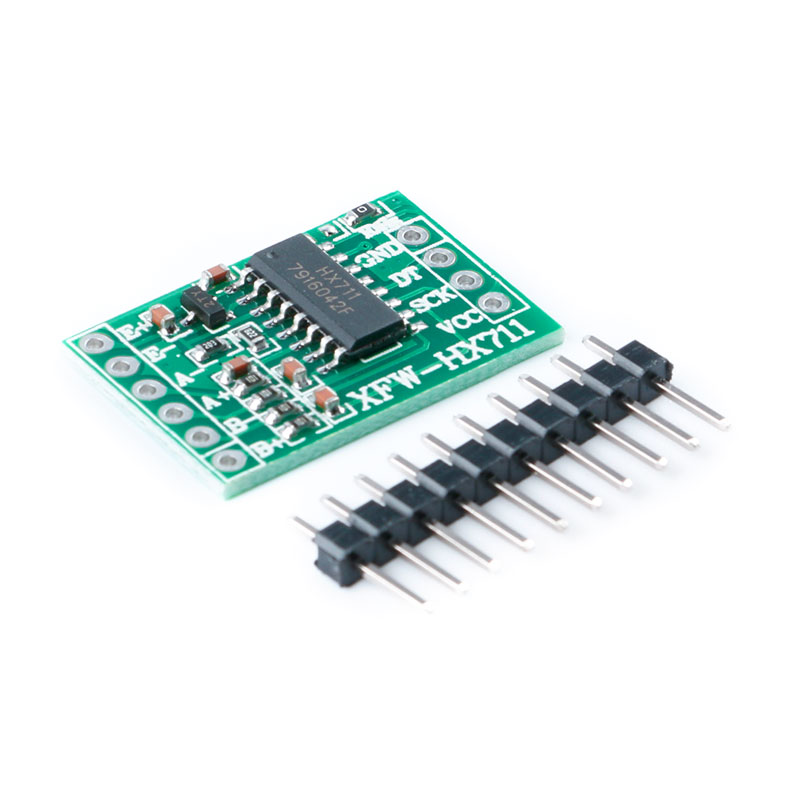

引脚说明

HX711称重模块	引脚说明
VCC(+)	正极 3.3-5V供电
GND(-)	负极 接GND
DT(DOUT)	串口数据输出
SCK	时钟输入

三、驱动说明

对应程序:

此处串口通信对应程序:
以51为例

unsigned long ReadCount(void)
{
		unsigned long Count;
		unsigned char i;
		CLK_0;

		Count=0;
		while(OUT);
		for (i=0;i<24;i++)
	 {
				CLK_1;
				_nop_();
				Count=Count<<1;
				CLK_0;
				_nop_();
				if(OUT) Count++;
		}
		CLK_1;
		_nop_();
		Count=Count^0x800000;
		CLK_0;
		_nop_();

		return(Count);
}

四、部分代码说明

1、接线引脚定义

需要自定义引脚可在此处更改，STM32要自定义引脚的话也要注意引脚时钟使能的更改

1.1、STC89C52RC+HX711称重模块

//HX711称重模块引脚定义
sbit OUT=P1^0;
sbit CLK=P1^1;
//OLED0.96模块引脚定义
sbit SCL=P1^3; //串行时钟
sbit SDA=P1^2; //串行数据
//按键模块引脚定义
sbit KEY_Reset=P1^4;
sbit KEY_Calibration=P1^5;

1.2、STM32F103C8T6+HX711称重模块

//HX711称重模块引脚定义
#define DOUT_GPIO_PORT    	GPIOA		             /* GPIO端口 */
#define DOUT_GPIO_CLK 	    RCC_APB2Periph_GPIOA	/* GPIO端口时钟 */
#define DOUT_GPIO_PIN			  GPIO_Pin_1
#define CLK_GPIO_PORT    	GPIOA			         /* GPIO端口 */
#define CLK_GPIO_CLK 	    RCC_APB2Periph_GPIOA	/* GPIO端口时钟 */
#define CLK_GPIO_PIN		  GPIO_Pin_3
//OLED0.96模块引脚定义
/*STM32F103C8T6芯片的硬件I2C: PB6 -- SCL; PB7 -- SDA */
GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6 | GPIO_Pin_7;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;//I2C必须开漏输出
GPIO_Init(GPIOB, &GPIO_InitStructure);

//按键模块引脚定义
#define KEY_Reset_PIN   	GPIO_Pin_4  	// 	GPIOB_Pin_4 0x0010
#define KEY_Cali_PIN    	GPIO_Pin_5		//	GPIOB_Pin_5 0x0020

#define KEY_Reset    		GPIO_ReadInputDataBit(GPIOA, KEY_Reset_PIN)
#define KEY_Calibration     GPIO_ReadInputDataBit(GPIOA, KEY_Cali_PIN)

五、基础知识学习与相关资料下载

1、STC89C52RC程序下载 直戳跳转

2、STM32F103C8T6程序下载
(1)串口下载 直戳跳转
(2)ST-LINK下载 直戳跳转
(3)J-LINK下载 直戳跳转
(4)DAP-LINK下载 直戳跳转

3、OLED0.96程序说明 直戳跳转

4、串口助手下载与使用
(1)安信可调试助手使用 直戳跳转
(2) sscom33串口调试助手使用 直戳跳转
(3)STC-ISP串口调试助手使用 直戳跳转

六、视频效果展示与程序资料获取

视频连接 直戳跳转
  资料获取            （ 滑到最后添加群号看公告免费获取）

七、注意事项

1、VCC GND请勿接反，接反易烧
2、OLED显示异常时，排除接线接触不良

八、接线说明

STC89C52RC

/************************************************************************************
//  生成日期   : 2021-6-21
//  最近修改   : 2021-11-21
//  功能描述   : HX711称重模块测试程序
//  测试条件   : STC89C52RC   晶振11.0592
接线
HX711 ---------------------------------STC89C52RC
VCC------------------------------------5V
GND------------------------------------GND
DOUT-----------------------------------P1^0
CLK------------------------------------P1^1

OLED0.96(IIC) -------------------------STC89C52RC
VCC------------------------------------5V
GND------------------------------------GND
SCL------------------------------------P1^3
SDA------------------------------------P1^2

按键模块-------------------------------STC89C52RC
GND------------------------------------GND
KEY_Reset_PIN--------------------------P1.4//清零
KEY_Cali_PIN---------------------------P1.5//校准

*************************************************************************************/

STM32F103C8T6

/************************************************************************************
//  生成日期   : 2021-6-21
//  最近修改   : 2021-11-21
//  功能描述   : HX711称重模块测试程序
//  测试条件   : STM32F103C8T6   晶振12M  系统时钟72M
接线
HX711 ---------------------------------STM32F103C8T6
VCC------------------------------------5V
GND------------------------------------GND
DOUT-----------------------------------PA1
CLK------------------------------------PA3

OLED0.96(IIC) -------------------------STM32F103C8T6
VCC------------------------------------3.3V
GND------------------------------------GND
SCL------------------------------------PB6
SDA------------------------------------PB7

按键模块-------------------------------STM32F103C8T6
GND------------------------------------GND
KEY_Reset_PIN--------------------------GPIOA_4//清零
KEY_Cali_PIN---------------------------GPIOA_5//校准

*****************************************************************************************/
