光源 镜头

https://www.bilibili.com/video/BV145411x7vZ?p=3&spm_id_from=pageDriver

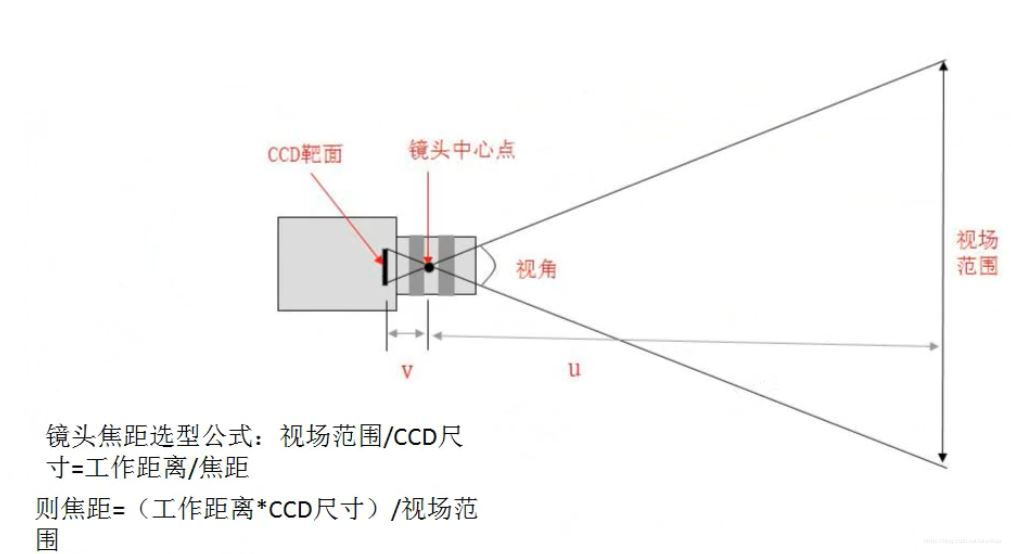

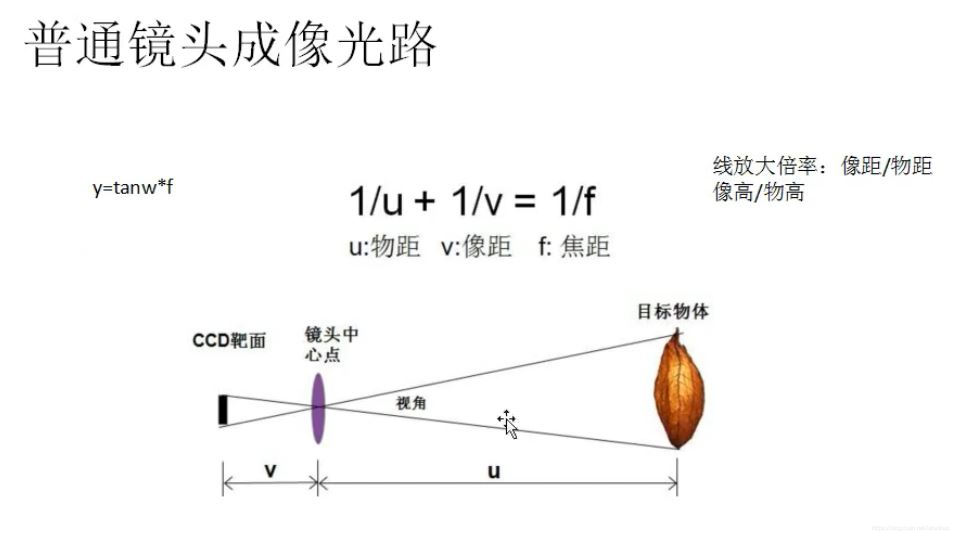

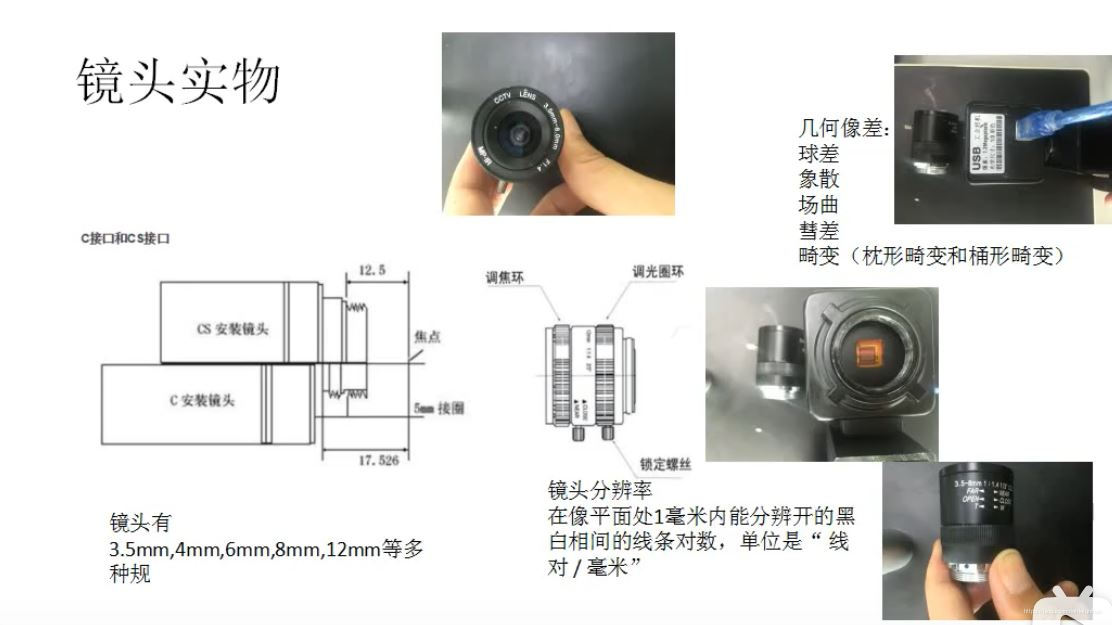

1. 镜头

相机的感光芯片是由一个一个的感光元器件组成的，感光单元的个数就是该相机的分辨率。感光芯片分为CCD和CMOS两种。

光圈越小，分辨率越大
远心镜头比较大，像炮筒，图像比较清楚，拍摄范围比较小，适合测量

2. 光源

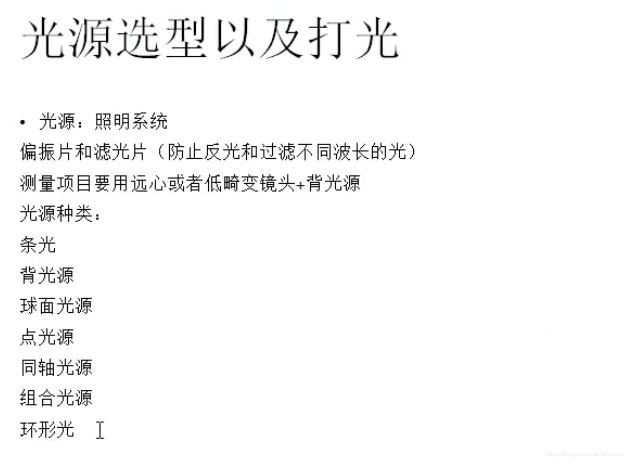

2.1 光源选型

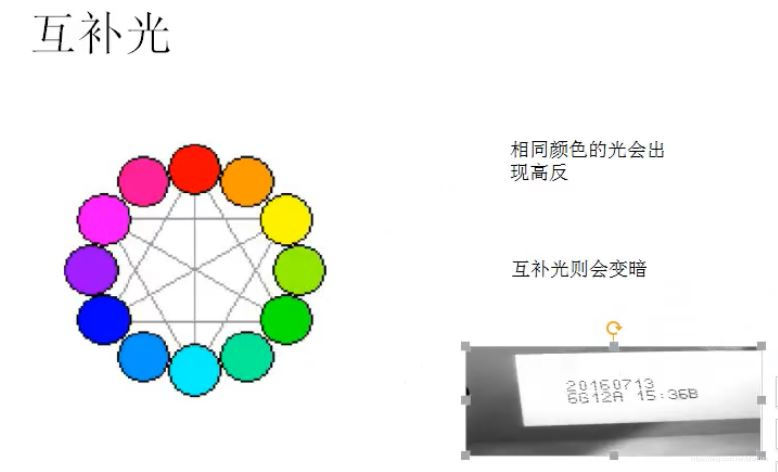

2.2 互补光

下图例子中的图片，数字后面的白亮部分原图是红色的，用红色光源打上去之后，会出现高亮

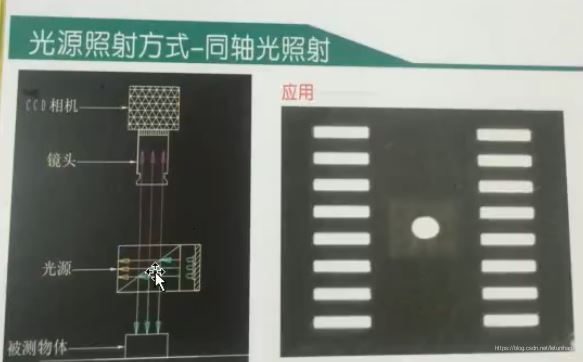

2.3 同轴光：适合表面微小物体检测，光源均匀

同轴光源可以消除物体表面不平整引起的阴影，从而减少干扰；部分采用分光镜设计，减少光损失，提高成像清晰度，均匀照射物体表面。应用领域:系列光源最适宜用于反射度极高的物体，如金属、玻璃、胶片、晶片等表面的划伤检测，芯片和硅晶片的破损检测，Mark点定位，包装条码识别。

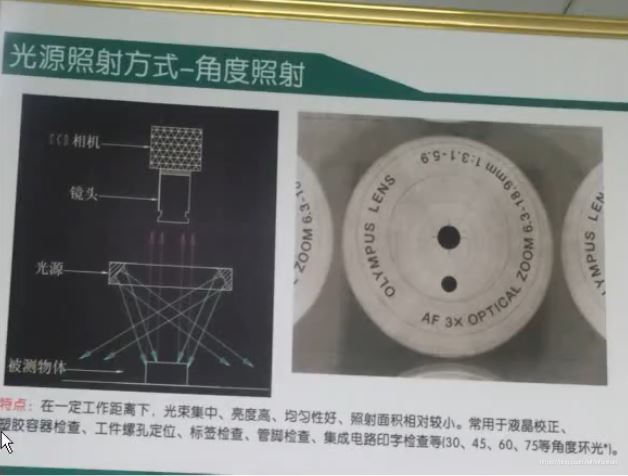

2.4 角度照射

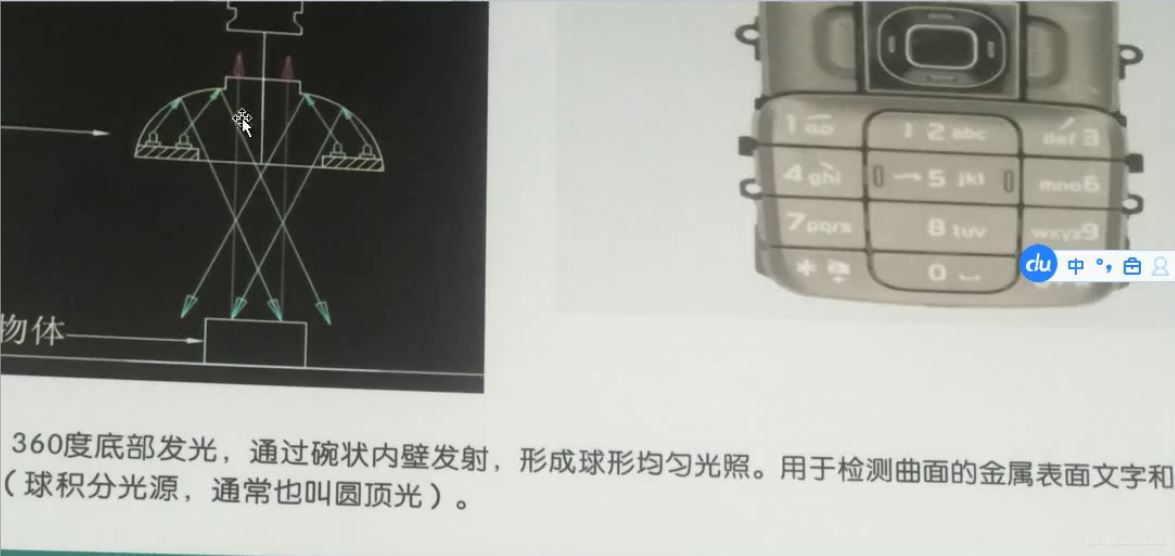

2.5 球积分光源(瓦罐照射)

具有积分效果的半球面内壁，均匀反射从底部360度发射出的光线，使整个图像的照度十分均匀。应用领域:合于曲面，表面凹凸，弧形表面检测，或金属、玻璃表面反光较强的物体表面检测。

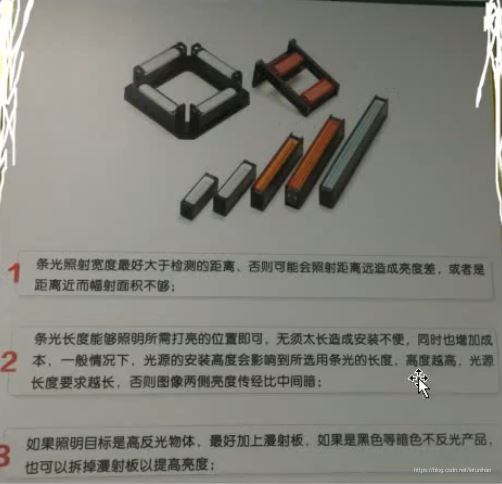

2.6 条形光源

条形光源是较大方形结构被测物的首选光源；颜色可根据需求搭配，自由组合；照射角度与安装随意可调。应用领域:金属表面检查，图像扫描，表面裂缝检测，LCD面板检测等。

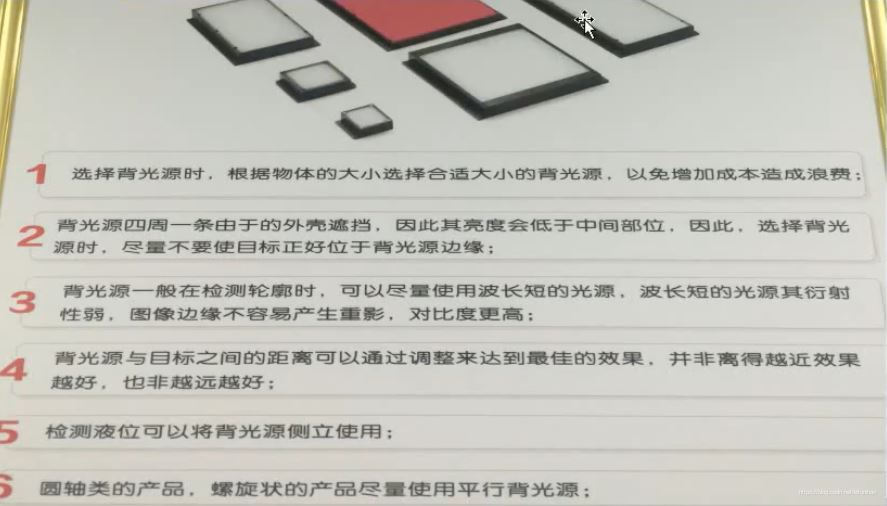

2.7 背光源

用高密度LED阵列面提供高强度背光照明，能突出物体的外形轮廓特征，尤其适合作为显微镜的载物台。红白两用背光源、红蓝多用背光源，能调配出不同颜色，满足不同被测物多色要求。应用领域:机械零件尺寸的测量，电子元件、IC的外型检测，胶片污点检测，透明物体划痕检测等。

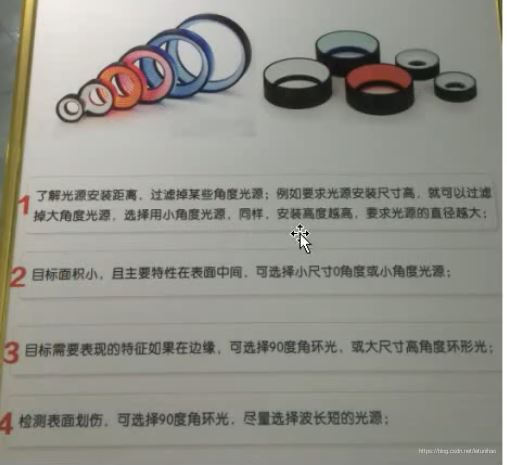

2.8 环形光源

环形光源提供不同照射角度、不同颜色组合，更能突出物体的三维信息；高密度LED阵列，高亮度；多种紧凑设计，节省安装空间；解决对角照射阴影问题；可选配漫射板导光，光线均匀扩散。应用领域:PCB基板检测，IC元件检测，显微镜照明，液晶校正，塑胶容器检测，集成电路印字检查
