本文围绕Docker网络展开，介绍了none/host/bridge网络、自定义网络。阐述了容器间多种通信方式，如IP通信、Docker DNS Server等。还说明了容器与外网的访问情况，包括容器默认可访问外网及外部访问容器的端口映射，最后提及了Docker网络架构。

一、none/host/bridge网络

Docker安装时会自动在host上创建3个网络，使用 docker network ls 查看：

none网络：

就是什么都没有的网络，挂在这个网络下的容器ifconfig只能查到lo，没其他任何网卡，可通过--network=none指定使用none网络。

应用场景：一些安全性高并且不需要联网的应用可以使用none网络。（比如容器的唯一用途用于生成随机密码，这可以避免密码被窃取）

host网络：

  这个容器将不会获得一个独立的network namespace,而是和主机共同使用一个。

连接到host网络的容器共享Docker host的网络，容器的网络配置与host完全一样。可通过--network=host指定使用host网络。

应用场景：性能好，若容器对网络传输效率有较高要求，可选择host网络，但要考虑端口冲突，Docker host（宿主机）上已使用的端口就不能用了。

容器中看到的网卡和主机名跟宿主机host的完全一样。

bridge网络：

   Docker 安装时会创建一个命名为 docker0 的 linux bridge，创建容器时，若不指定--network，会默认挂到docker0上。

   它是Docker的默认网络模式，可以连接到主机的其它接口以及容器之间。

一个新的网络接口veth84f3dc9被挂在docker0，veth84f3dc9是新创建容器的虚拟网卡。

二、自定义网络

Docker提供了3种user-defined网络驱动：bridge、overlay、macvlan，overlay与macvlan用于创建跨主机的网络。

通过bridge驱动创建bridge网络：docker network create --driver bridge my_net

查看Docker host的网络结构变化brctl show

查看my_net的配置信息 docker network inspect my_net

若要指定IP段，只需在创建网段时指定--subnet和--gateway参数：

docker network create --driver bridge --subnet 172.22.16.0/24 --gateway 172.22.16.1 my_net2

创建容器，默认网络docker0，想使用新网络，在创建容器时通过--network指定，--ip用于指定一个静态IP：

只有使用--subnet创建的网络才能指定静态IP.

docker run -it --network=my_net2 --ip 172.22.16.8 busybox

三、容器间的多种通信方式

ip、Docker DNS SErver、joined容器、容器连接

3.1、容器间通信-IP通信

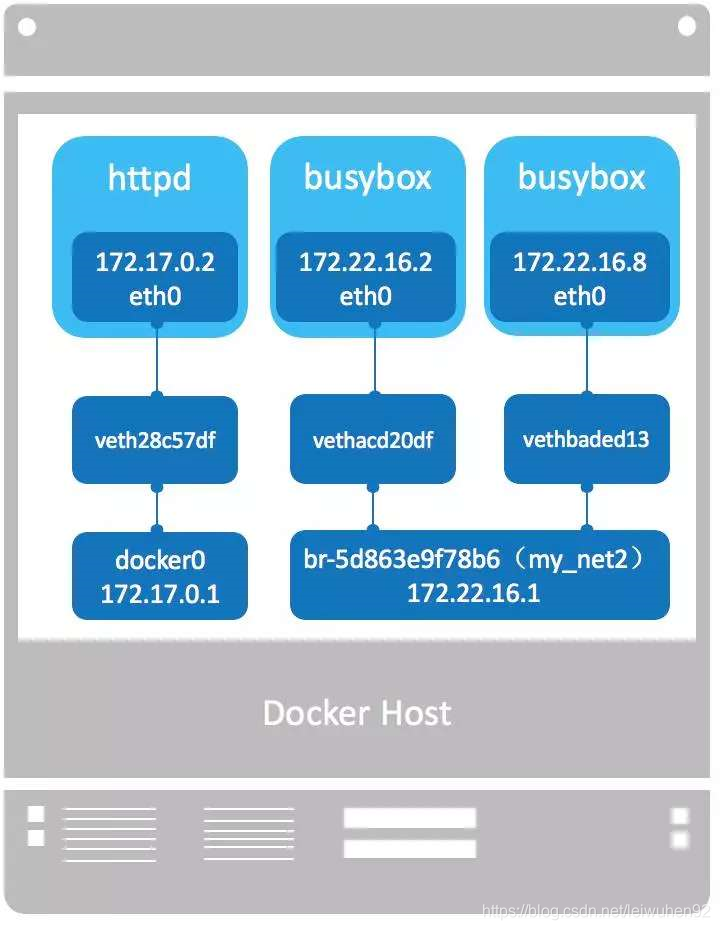

同一网络中的容器、网关间是可以通信的，my_net2与默认bridge（docker0）属于不同的网桥，二者间不连通。

两个容器要能通信，必须有属于同一个网络的网卡。

方法：

创建容器时指定通过--network指定相同的网络；

对于已经创建的容器，为容器添加网卡：docker network connect my_net2 httpd容器ID

3.2、容器间通信-Docker DNS Server

IP通信不够灵活，因为部署应用前可能无法确定IP，可通过docker自带的DNS服务解决。

1.10版本后，Docker daemon有个内嵌的DNS Server，使容器可以通过“容器名”通信，只需要在启动时用--name为容器命名即可。

docker run -it --network=my_net2 --name=bbox2 busybox

局限：只能在自定义网络中使用dockers dns server

3.3、容器间通信-joined容器

joined容器时实现容器间通信的方式，它可以使多个容器共享一个网络栈，共享网卡、配置信息，joined容器间可以通过127.0.0.1直接通信。

先创建httpd容器：docker run -it --name=web1 httpd，然后创建busybox容器，并通过--network=container:web1指定joined容器为web1

docker run -it --network=container:web1 busybox

busybox容器与httpd容器的网卡mac地址、IP完全一样，他们共享了相同的网络栈，busybox可直接使用127.0.0.1访问web1的httpd服务。

使用场景：

不同容器的程序希望通过loopback高效快速通信；

希望监控其它容器的网络流量。

3.4、容器连接

容器启动后，一般通过端口映射来使用容器提供的服务，端口映射只是使用容器服务的一种方式，还可以使用容器连接的方式使用容器服务。

例子：两个容器，一个nginx，一个ubuntu，，启动nginx容器但不分配端口映射，再启动ubuntu，通过容器连接直接在ubuntu中访问nginx服务。

1、启动nginx容器，不分配端口：

docker run -d --name=nginx1 nginx # 宿主机无法访问

2、启动ubuntu容器，并和nginx容器建立连接：

docker run -itd --name=ubuntu --link nginx1:mylink ubuntu bash # nginx1是要建立连接的容器，mylink是连接的别名

3、进入ubuntu容器：docker exec -it ubuntu bash

在ubuntu控制台直接输入 env，查看环境变量信息：

可以看到，docker为nginx创建了一系列环境变量，每个前缀变量是MYLINK（设置的别名）。开发者使用这些环境变量配置应用程序连接到nginx。该连接是安全的、私有的。

四、容器与外网访问

4.1、容器默认就能访问外网

能访问外网的本质是NAT，查看docker host上的iptables规则iptables -t -nat -S:

这条规则的含义：如果网桥 docker0 收到来自 172.17.0.0/16 网段的外出包，把它交给 MASQUERADE 处理。而 MASQUERADE 的处理方式是将包的源地址替换成 host 的地址发送出去，即做了一次网络地址转换（NAT）。

4.2、外部访问容器--端口映射

docker可将容器对外提供服务的端口映射到host的某个端口，外网则可以通过该端口访问容器。容器启动时通过-p参数映射端口：docker run -d -p 80 httpd 或者 docker run -d -p 32768:80 httpd （将容器80端口映射到host上指定端口32768）
[root@syslog ~]# docker port 866acde6b80a    # 通过docker ps或docker port查看到host映射的端口，容器80端口映射到host上的32768，可通过<host ip>:<port>访问容器的web服务了
80/tcp -> 0.0.0.0:32768
[root@syslog ~]# curl 10.21.144.111:32768
<html><body><h1>It works!</h1></body></html>
[root@syslog ~]#
每映射一个端口，host会启动一个docker-proxy进程处理访问容器的流量。

外网访问容器用到了docker-proxy和iptables DNAT。

宿主机访问本机容器使用的是iptables DNAT。

外部主机访问容器或容器之间的访问是docker-proxy实现。

五、docker网络架构

   早在Docker1.7版本中，网络部分代码就已经被抽离并单独成为了Docker的网络库，即libnetwork。在此之后，容器的网络模式也被抽像变成了统一接口的驱动。

   为了标准化网络的驱动开发步骤和支持多种网络驱动，Docker公司在libnetwork中使用了CNM（Container Network Model）。CNM定义了构建容器虚拟化网络的模型。同时还提供了可以用于开发多种网络驱动的标准化接口和组件。

libnetwork和Docker daemon及各个网络驱动的关系可以通过下面的图进行形象的表示。

   如上图所示，Docker daemon通过调用libnetwork对外提供的API完成网络的创建和管理等功能。libnetwrok中则使用了CNM来完成网络功能的提供。而CNM中主要有沙盒（sandbox）、端点（endpoint）、网络（network）这3种组件。

libnetwork中内置的5种驱动（ bridge驱动、host驱动、overlay驱动、remote驱动、null驱动）则为libnetwork提供了不同类型的网络服务。

docker的bridge自定义网络之间默认是有域名解析的-----容器间通信-Docker DNS Server；

docker的bridge自定义网络与系统自带的网桥之间默认是有解析的；

但是docker的系统自带的网桥之间默认是没有解析的。

docker的bridge自定义网络之间：双方可以随便添加对方的网卡

docker的bridge自定义网络与系统自带的网桥之间：只能是系统自带的网桥对应的容器添加 bridge自定义网络对应的容器的网卡，而反过来会报错。

但是docker的系统自带的网桥之间：是可以通信的，因为是在一个网络桥接上。

docker 1.10开始,内嵌了一个DNS server。dns解析功能必须在自定义网络中使用。
