通信算法之119:数字上下变频的公式推导

已于 2023-03-05 13:24:28 修改
阅读量1.9k 收藏 29
点赞数 2
分类专栏： 无线通信基带处理算法 MATLAB仿真 卫星通信无线通信系统协议 文章标签： 算法 微信 新浪微博 微信公众平台 百度
于 2023-03-02 11:04:03 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/leegang12/article/details/129296786
版权
文章探讨了数字上变频(DUC)和数字下变频(DDC)在信号处理中的作用。DUC涉及插值、滤波和上变频过程，而DDC则包括正交转换、滤波和信号抽取。此外，提到了混频后的低通滤波如何影响采样率和频移，以及插值后滤波去除镜像频率的重要性。这些技术对于降低ADC的采样率要求具有重要意义。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

学习记录

来源网络

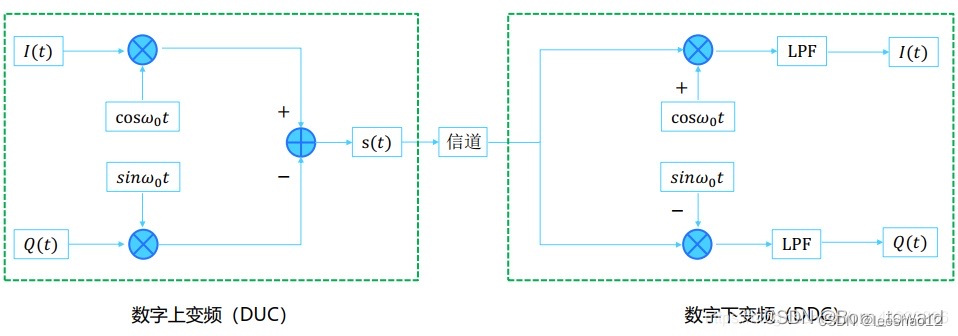

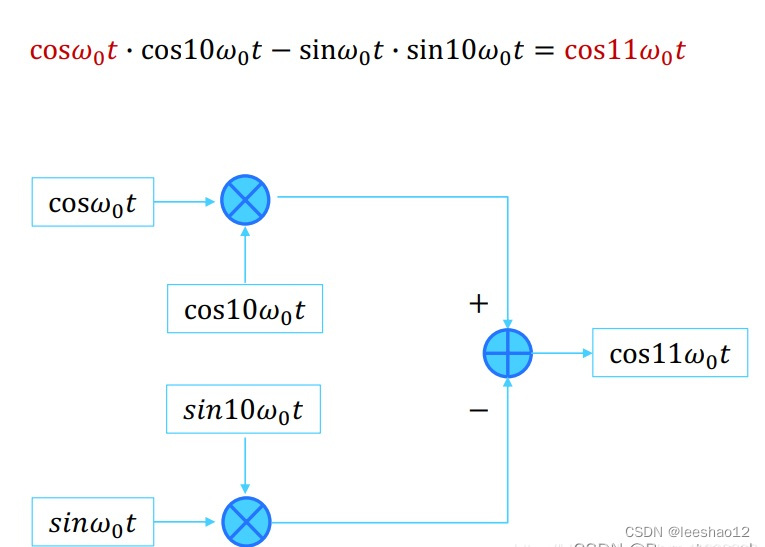

1. DUC



2. DDC


3.

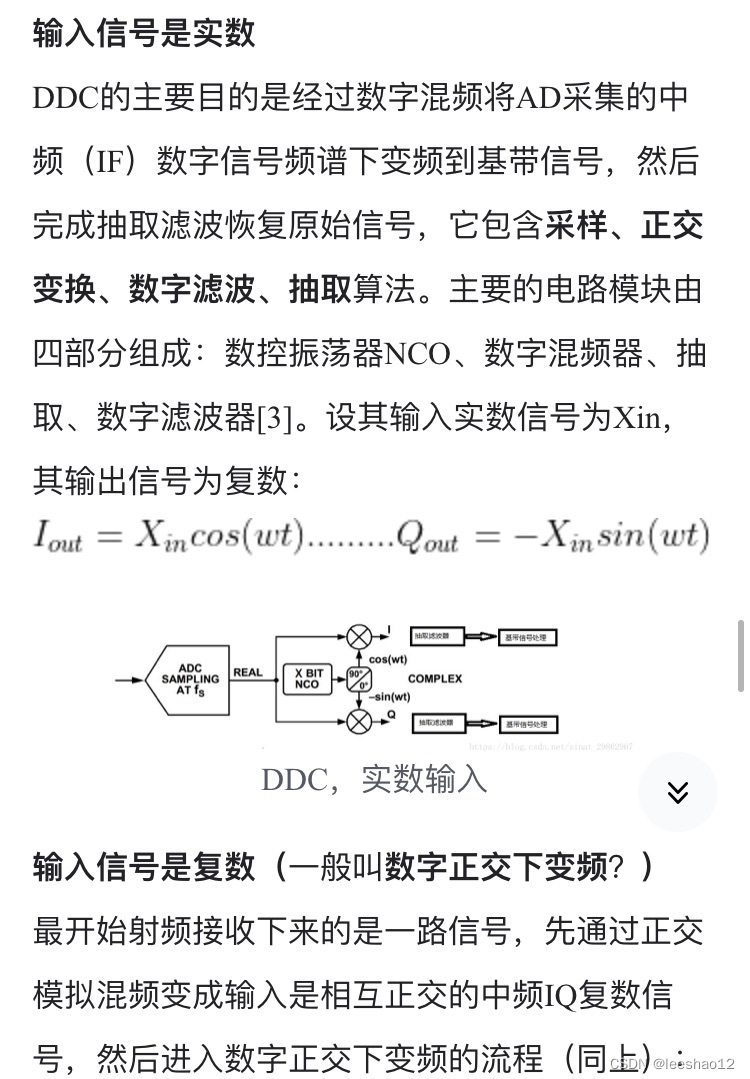

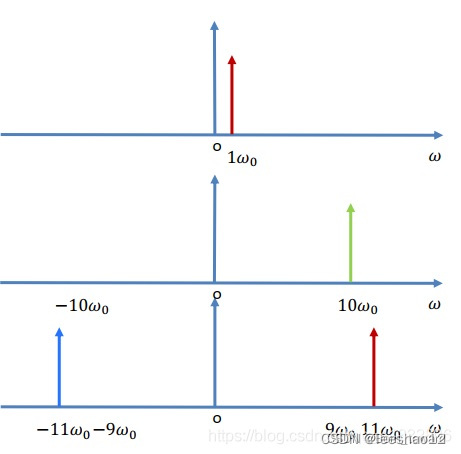

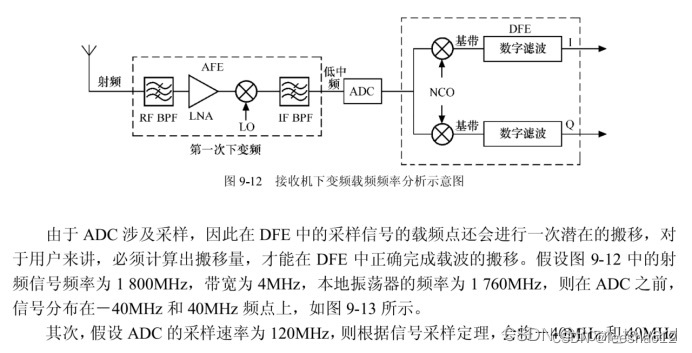

4. 混频之后低通滤波，采样率也引起频移



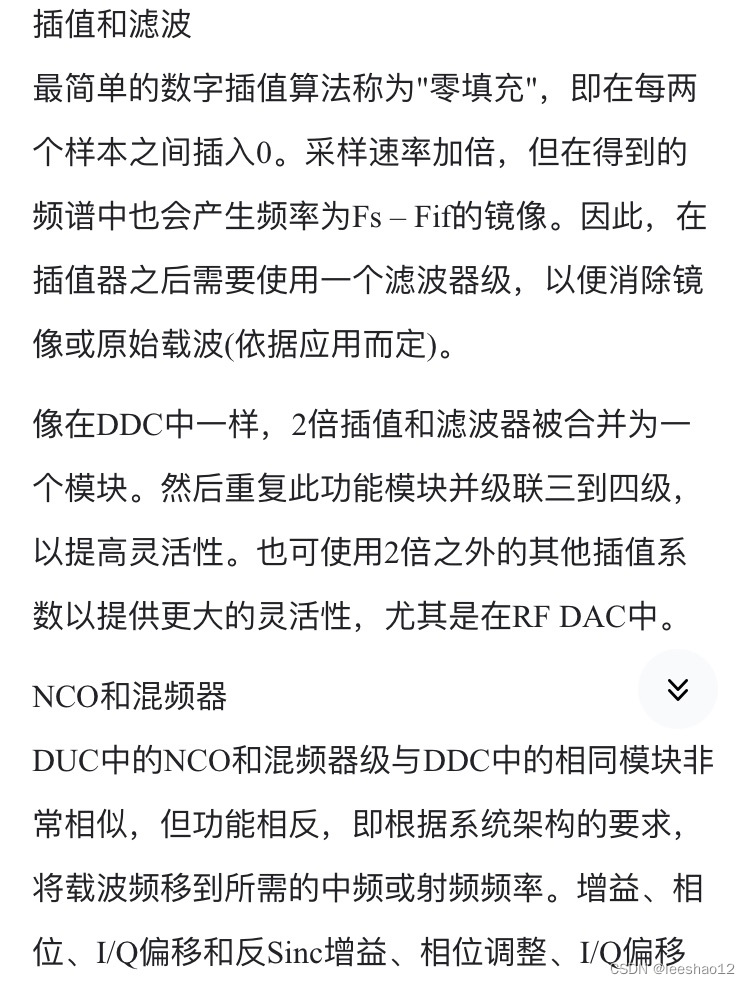

5.插值后滤波，去掉镜像

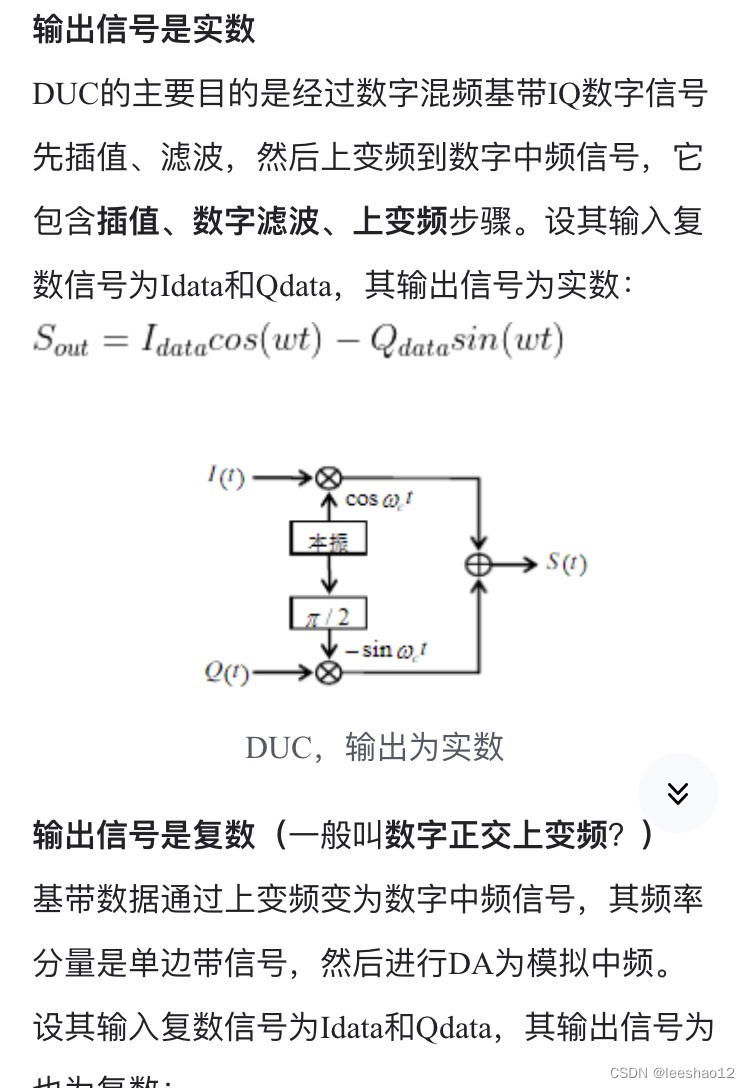

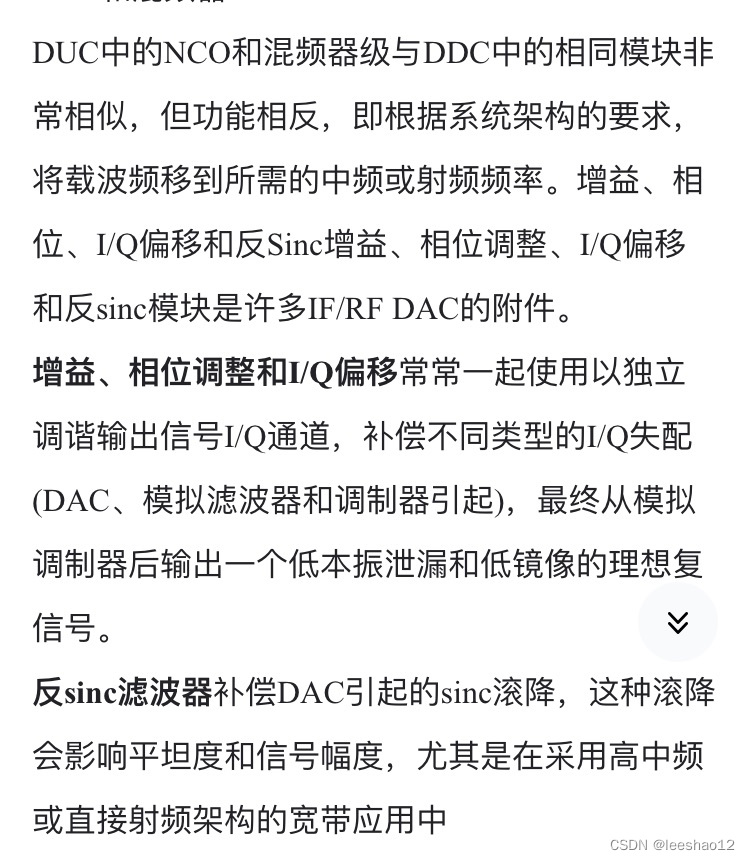

6. DUC：插值、滤波，上变频

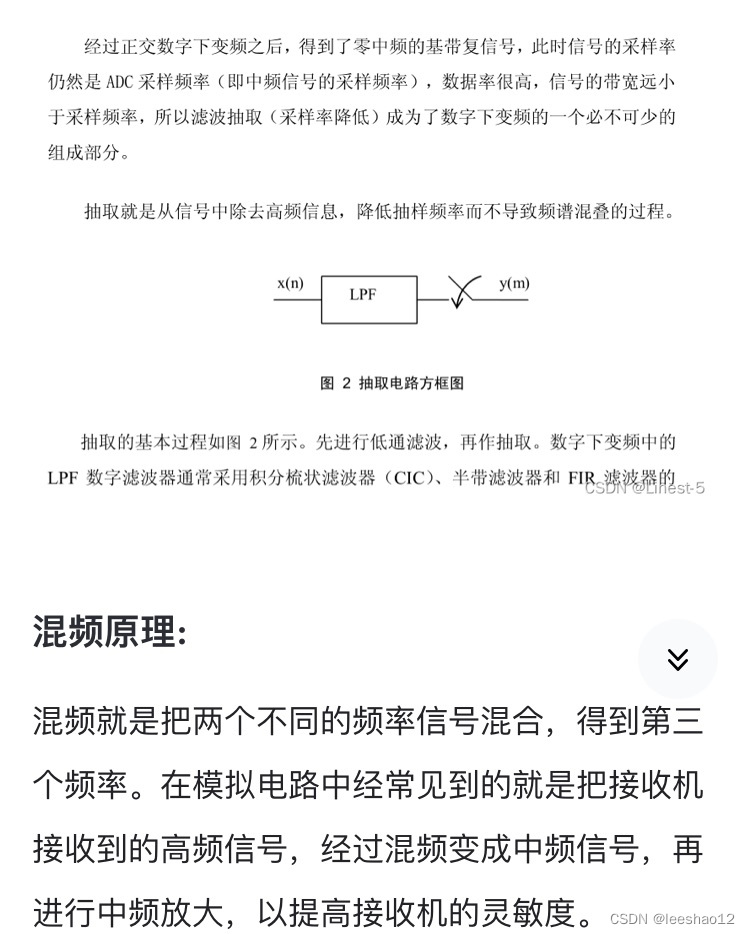

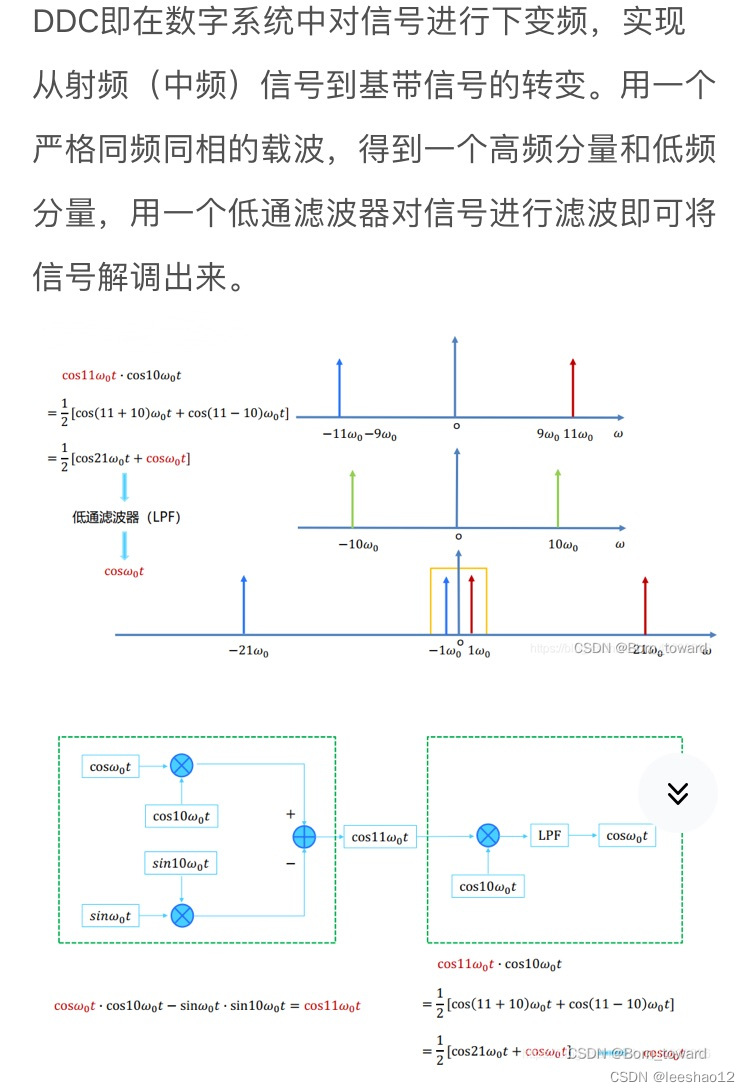

7. DDC：正交，滤波，抽取


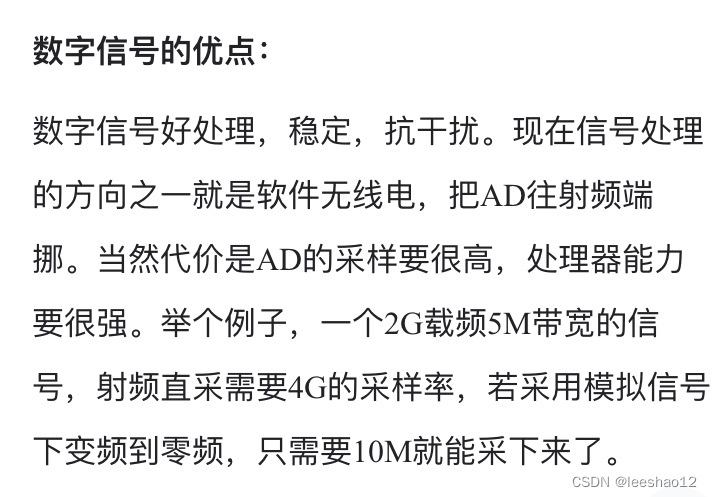

8. 对ADC采样率要求低
