VXLAN+EVPN控制平面和数据平面交互过程分析

1. VXLAN+EVPN控制平面和数据平面分析

1.1 vxlan节点动态发现隧道动态建立过程（type3路由

Type3路由的作用：用于自动建立vxlan隧道和自动生成头端复制列表
Type3路由什么时候发送：BGP-EVPN对等体和二层广播域及evpn实例配置完成之后发送。

控制平面

• 首先在leaf1，leaf2之间建立BGP EVPN对等体关系，然后在leaf1和leaf2分别建立二层广播 域，并配置关联二层vni，在二层广播域下创建evpn实例，配置本端EVPN实例的RD,ERT,IRT。然后配置本端VTEP地址和对应vni从bgp evpn路由获取形成头端复制列表的命令之后。leaf1和leaf2会相互发送BGP-EVPN路由给对端。路由包括本端EVPN实例的ERT，和type3路由，用于形成BUM流量转发表
• Leaf1和Leaf2在收到对端发来的BGP EVPN路由后，首先检查该路由携带的EVPN实例的出方向VPN-Target，如果与本端EVPN实例的入方向VPN-Target相等，则接收该路由，否则丢弃该路由。在接收该路由后，Leaf1和Leaf2将获取其中携带的对端VTEP IP地址和二层VNI，如果对端VTEP IP地址是三层路由可达的，则建立一条到对端的VXLAN隧道；同时，如果对端二层VNI与本端相同，则创建一个头端复制表，用于后续BUM报文转发。

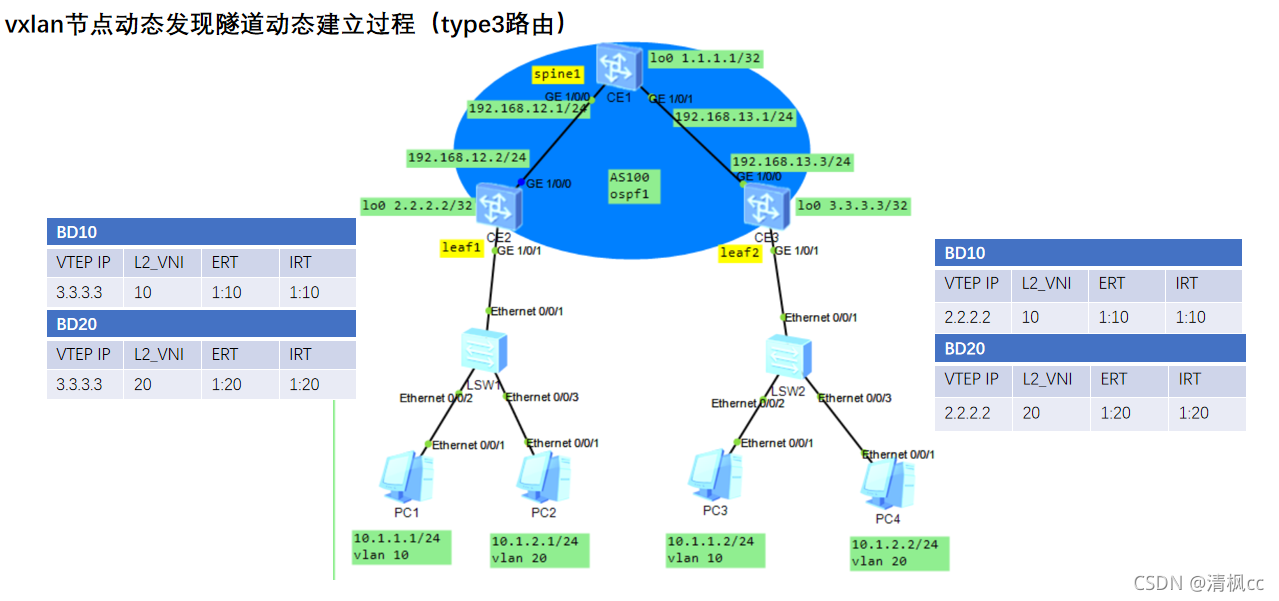

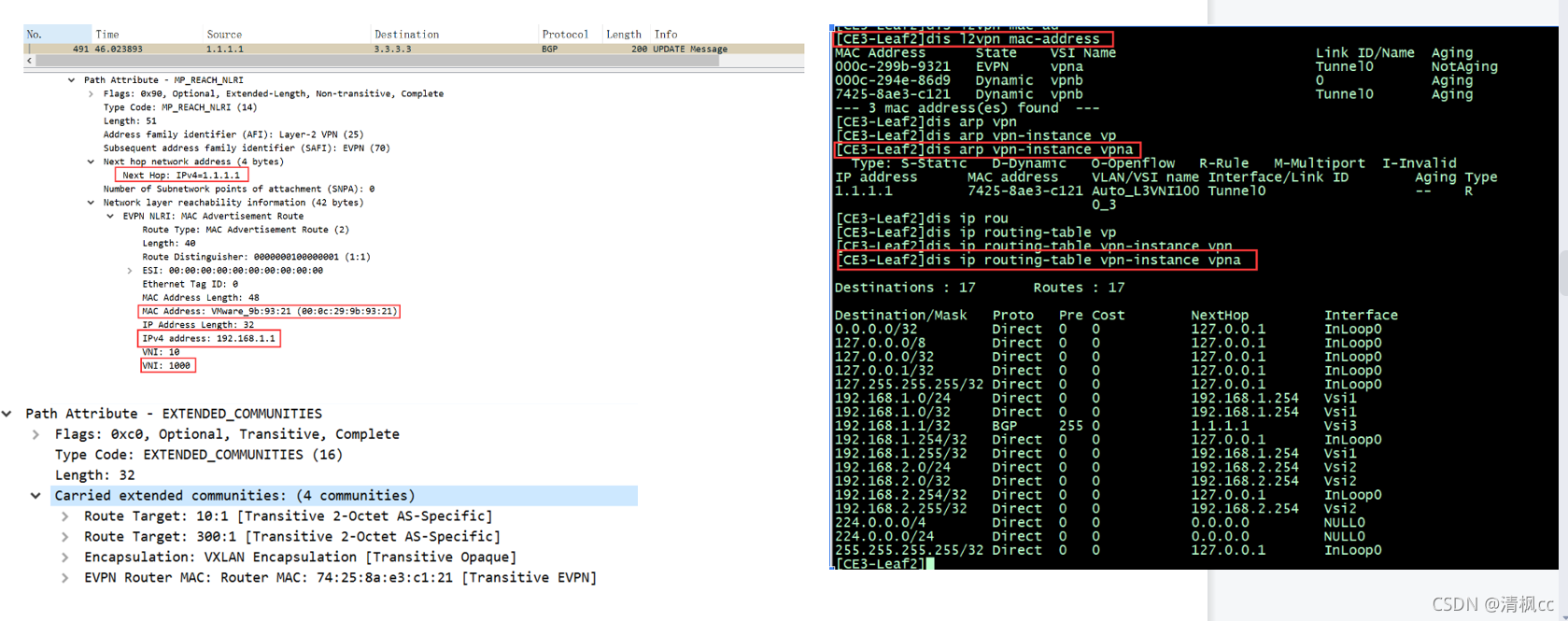

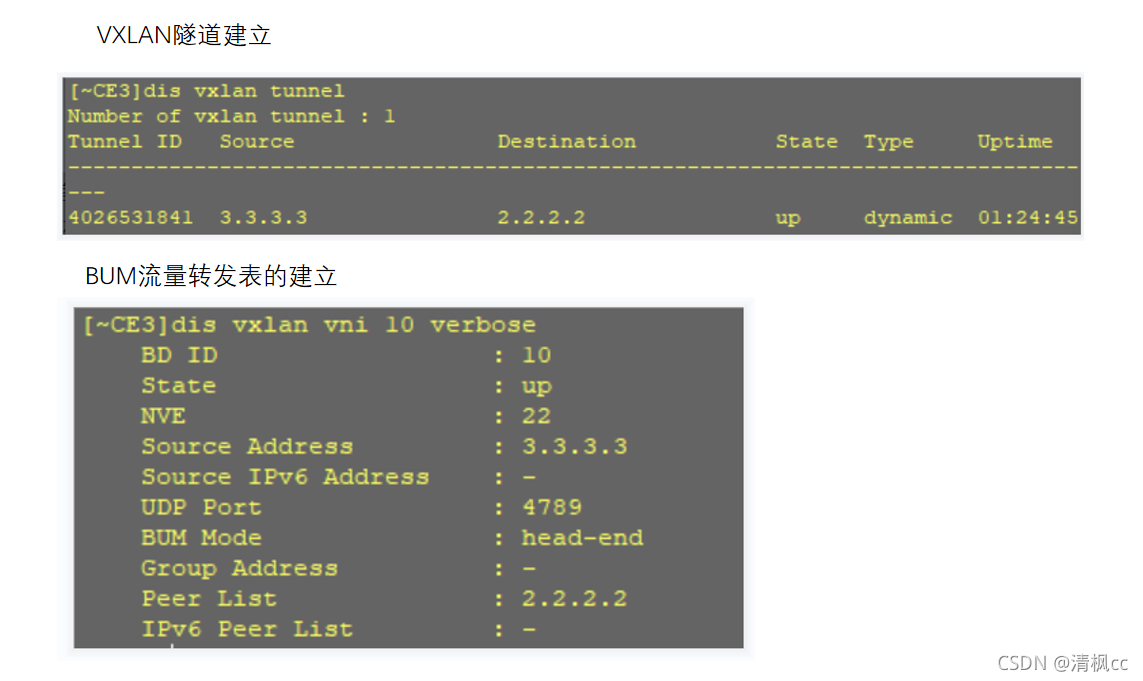

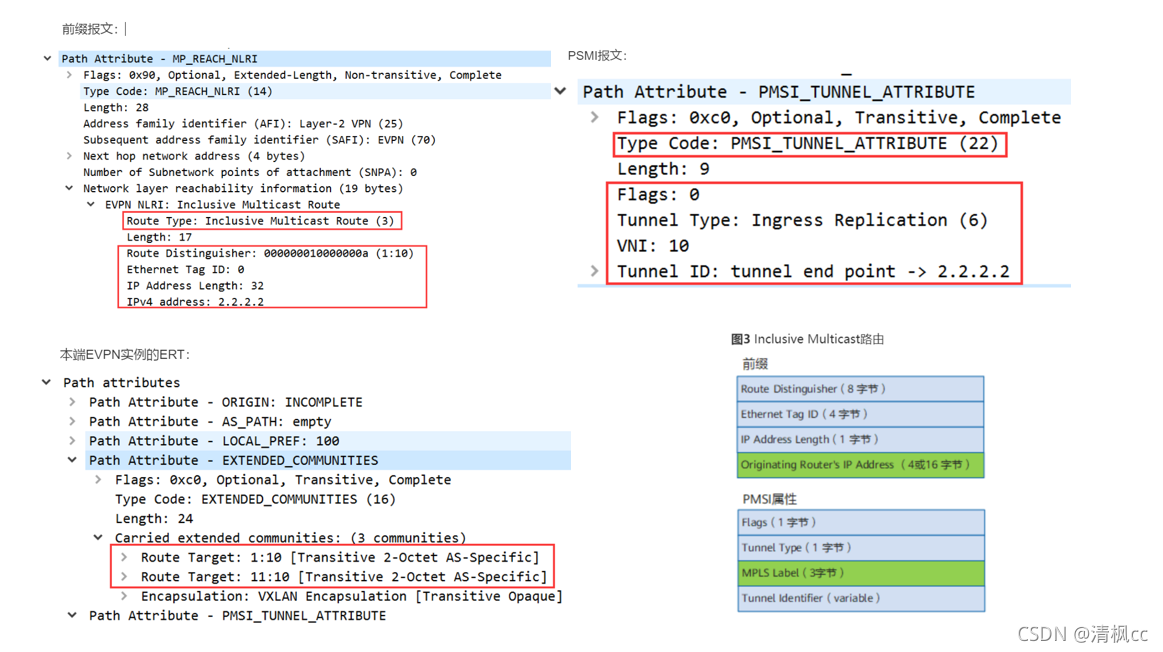

type3报文截图

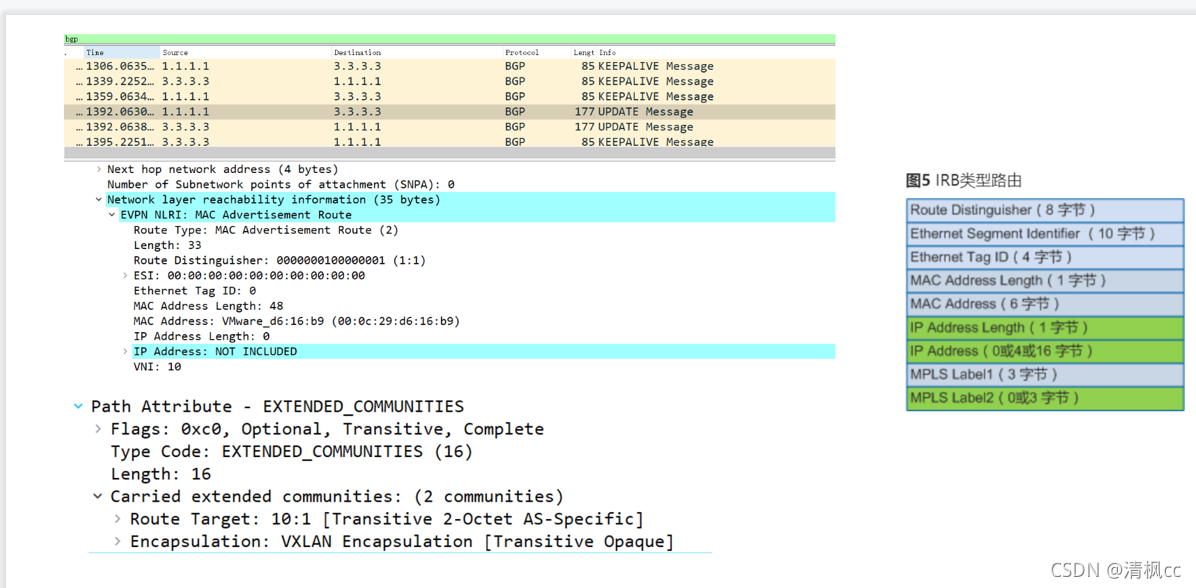

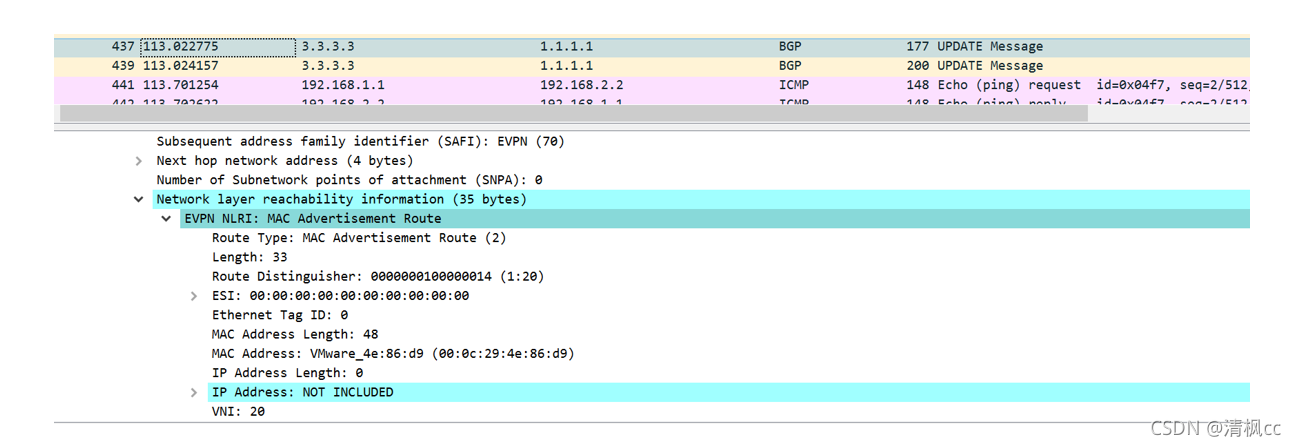

1.2 Type2路由-同子网通信通告MAC路由

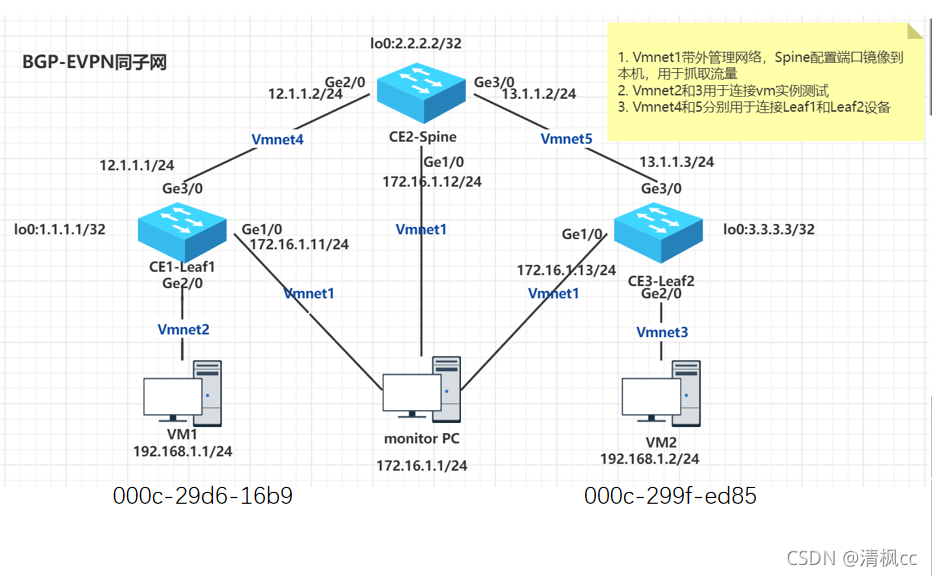

跨Leaf同子网场景



控制平面：

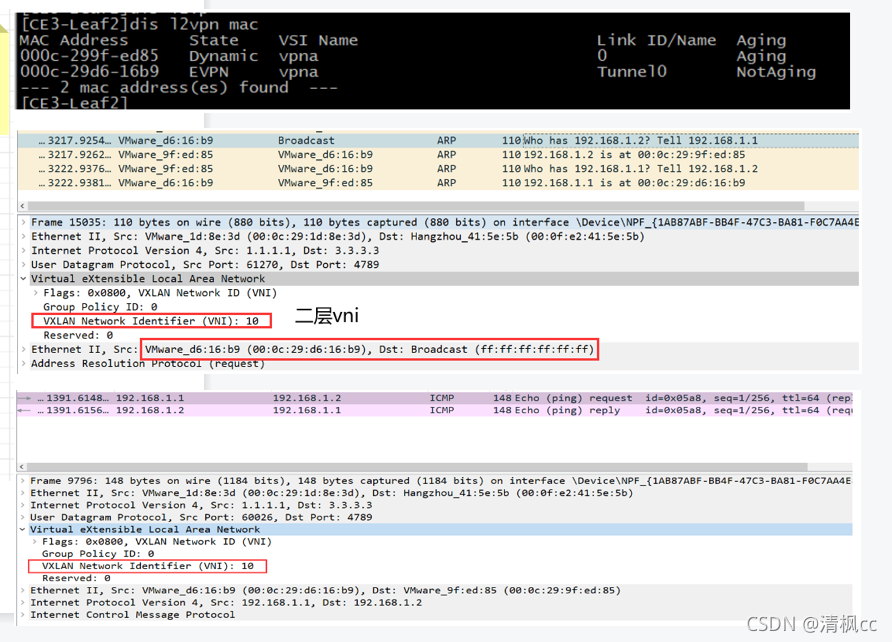

1. 当vm1 ping vm2时，同子网发送arp广播请求去请求192.168.1.2的mac地址，
2. arp报文到达leaf1，leaf1判断其收到报文的接口所属vsi(bd域实例），leaf1学习到vm1的mac地址 1b69与对应的vsi实例进行绑定，并且生成BGP-EVPN的type2路由通告给对端evpn邻居。
3. leaf2收到type2路由，根据type2路由中的出方向RT和本端evpn实例的入方向RT比较，一致则接受该路由，不一致则丢弃该路由。一致情况下，提取mac地址和二层vni信息，记录到本地的l2vpn实例下的mac地址表中。

数据平面：

1. Leaf1收到的arp广播报文从ge2/0口收到，该接口绑定了二层vsi实例，对应的vni是10，根据vni10，找到对应的头端复制列表，将这个BUM报文复制分别往头端复制列表的各个VTEP对端发送。
2. Leaf3收到该vxlan隧道报文，解封装，根据vni编号10在其关联的二层接口广播，vm2收到该arp广播报文，发现其请求的IP是本机，那么学习将该arp报文的源MAC地址和IP记录到本地，并作出arp响应。目的mac是vm1的mac，响应报文到达leaf2，

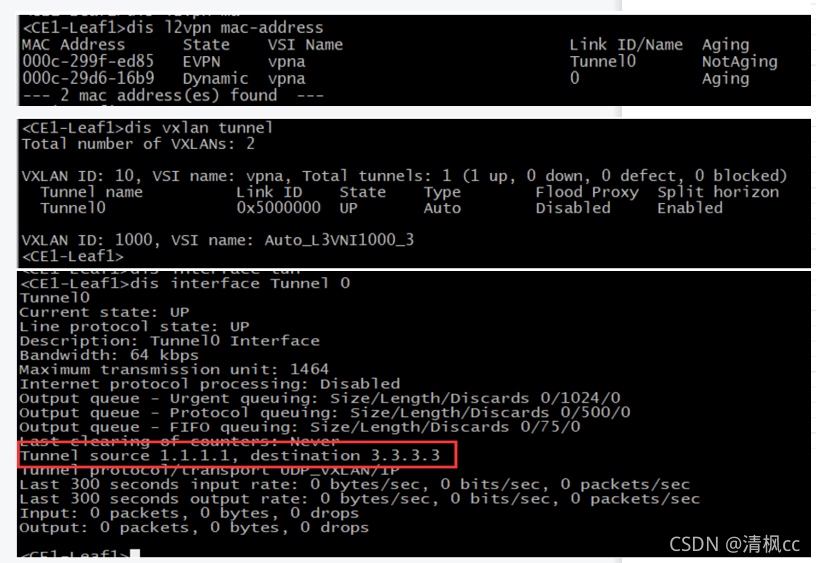

3. leaf2根据先前通过arp广播报文学习到的l2vpn的mac地址表项进行转发，发现去往vm1出接口是tunnel0，是个vxlan隧道，通过vxlan进行封装。
4. 报文到达Leaf1，解封装，发现其arp响应报文的目的MAC是16b9，动态学习到的，不是通过EVPN学习到的，那么找到对应的接口转发出去。
5. vm1收到arp响应报文，构建icmp报文源IP 192.168.1.1，目的IP 192.168.1.2，源MAC为 vm1，目的MAC vm2
   到达leaf1，通过查询mac地址表进行对应的vxlan封装

1.3 Type2路由-跨子网通告MAC/ARP/IP路由（IRB路由）

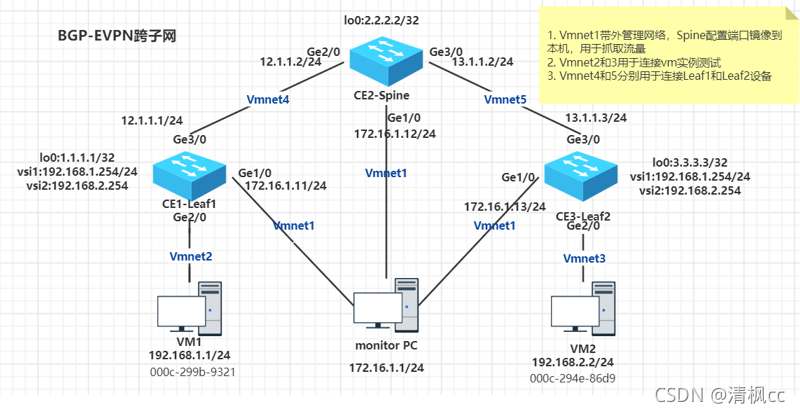

跨Leaf跨子网场景



控制平面

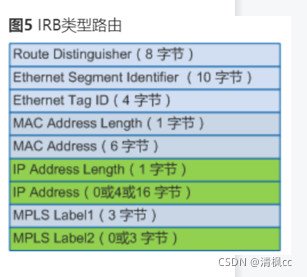

1. VM1去ping VM2，跨网段通信，需要发送arp请求网关的MAC，VM1首次与leaf1通信，因其目的mac是leaf1，leaf1通过arp报文学习到VM1的ARP表项，根据VM1所在的二层广播域（vsi实例）找到绑定vbdif接口（vsi接口）的L3VPN实例，获取关联的三层VNI。然后leaf1上的EVPN实例根据上述信息生成IRB路由。
2. Leaf1向Leaf2发送BGP EVPN路由，该路由携带本端EVPN实例的ERT、扩展团体属性、路由下一跳和IRB路由。扩展团体属性携带了隧道类型（取值是VXLAN）；路由下一跳属性携带的是本端的VTEP IP。
3. Leaf2收到Leaf1发来的BGP EVPN路由后，同时进行如下处理：

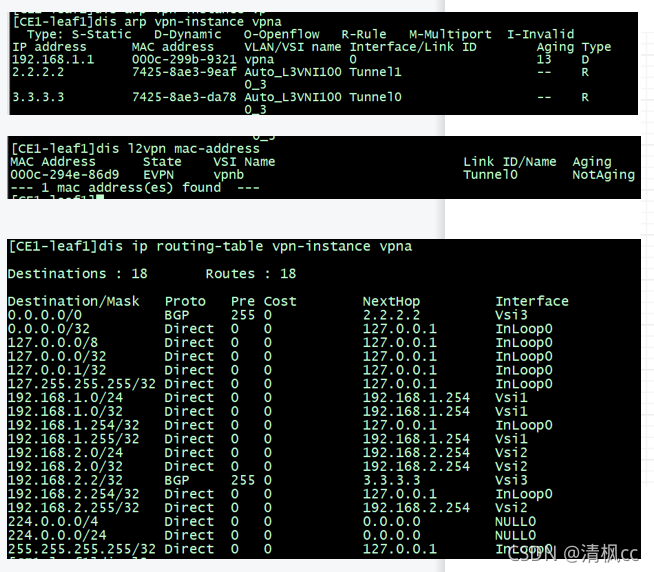

   检查该路由携带的ERT，如果与本端EVPN实例的IRT一致，那么接受路由，EVPN实例获取IRB类型路由后，还可以从中提取ARP类型路由，用于本端vpn实例的arp表项。(ensp vpn实例的arp表项没有？华三模拟器实验vpn实例里也没有对端的arp表项)
   检查该路由携带的ERT，如果与本端L3VPN实例的eIRT一致，那么接受路由。本端L3VPN实例收到该IRB路由，从中提取PC1的主机IP地址、三层VNI，在其路由表中保存PC1的主机路由，并根据路由的下一跳迭代出接口，最终迭代结果是指向Leaf1的VXLAN隧道。
4. MAC地址的学习

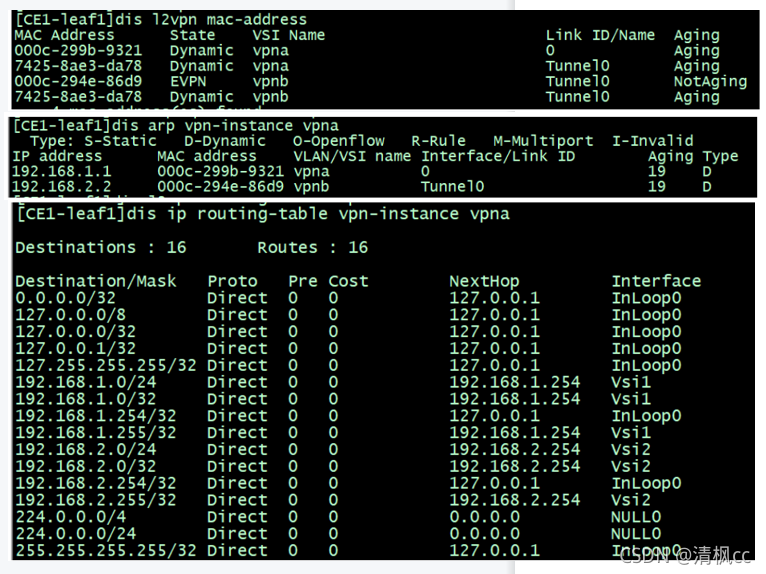

   上一节的type2的mac路由

上面的控制平面数据交互只是leaf1收到了vm1的请求网关的arp报文触发的。
数据平面：

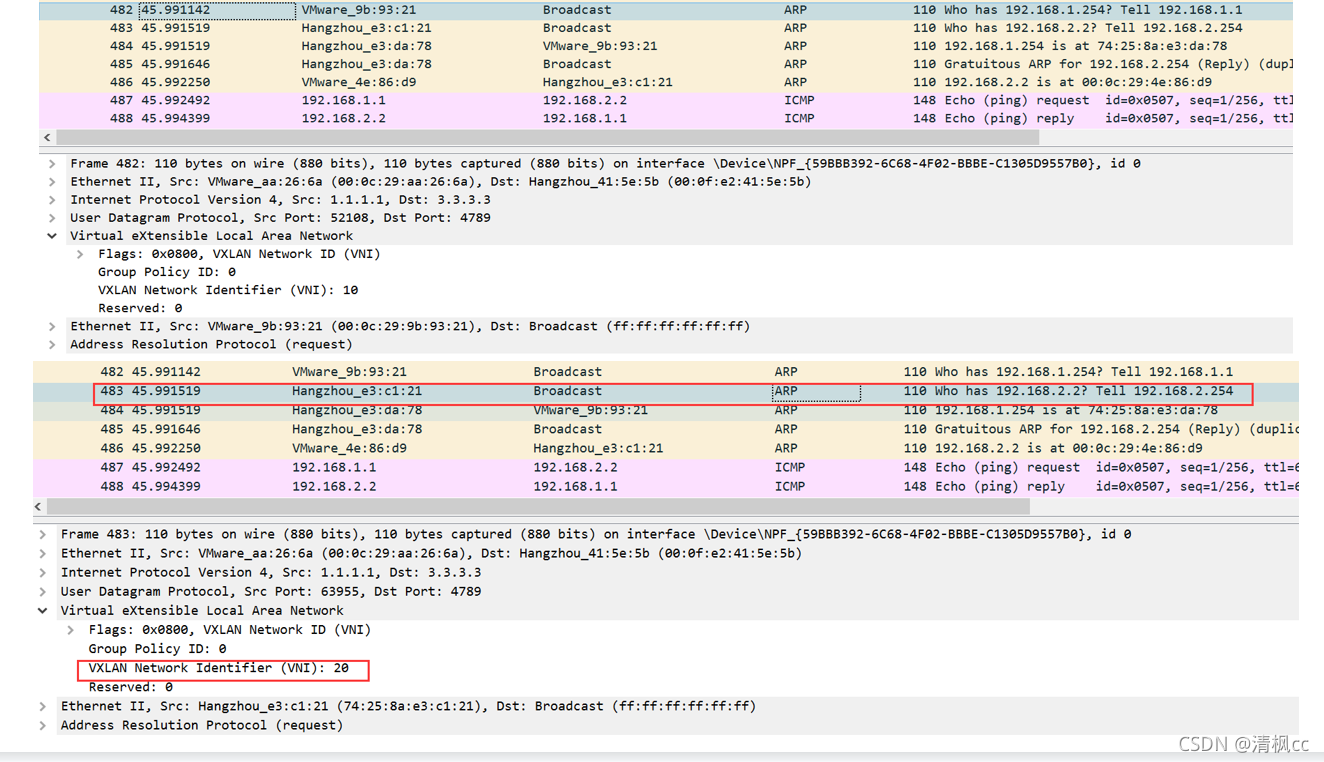

1. leaf1收到了vm1的请求网关的arp广播报文请求，做出arp响应，vm1收到之后构建icmp报文，将请求交给网关leaf1 192.168.1.254，leaf1收到icmp报文之后查对应l3vpn实例的路由表。192.168.2.0网段的路由交给vsi接口的192.168.2.254，由2.254进行arp广播请求192.168.2.2的mac，通过vsi2 vni封装arp报文到达对端。
2. Leaf2收到报文解封装，根据二层vni 20 在其管理的本地接口中广播。
3. vm2收到arp广播报文，做出arp响应。源MAC为VM2的mac，目的MAC是2.254的MAC，leaf2也会学习到vm2的mac地址表项，然后发布type2mac路由通告。
   Leaf2收到响应报文查mac地址表，目的MAC为2.254的mac需要从vxlan 隧道发出。封装
4. Leaf1收到响应报文，解封装，将vm2的IP和mac记录到本地对应vpn实例下的arp表项中。
5. 网关Leaf1构建ICMP请求，目的MAC为VM2的MAC,源MAC是网关MAC。网关根据MAC地址转发表查找对应的目的MAC，发现出口是vxlan隧道，进行封装。通过vpnb二层实例的vni找到对应的头端复制列表，进行发送。
6. Leaf2收到ICMP报文，解封装，查找MAC地址转发表，根据其对应接口发出到达VM2。
7. VM2收到报文之后发现其目的MAC是自己，拆掉帧头，处理报文，回复ICMP响应。目的地址192.168.1.1，源地址192.168.2.2，源MAC为VM2的MAC，目的MAC是Leaf1网关的MAC。
8. ICMP响应报文到达Leaf2，查MAC地址转发表进行转发，发现目的MAC的出接口为vxlan隧道，根据vpnb实例关联的二层vni找到对应的头端复制列表进行转发。
9. 报文到达Leaf1，Leaf1收到之后，对vxlan报文进行解封装，发现请求目的IP地址为192.168.1.1，查询arp表项对应的MAC地址为vm1MAC地址，查询MAC地址转发表选择对应出接口发出。报文最终到达vm1，完成ICMP的响应。

VTEP两端MAC地址一致情况下(分布式网关 网关mac一致)，如何判断Leaf1节点请求VM2的ARP报文回给了Leaf2还是Leaf1，抓包看没有回给Leaf1，因为Leaf2有相同MAC，Leaf2处理了。
Leaf1是通过Leaf2通告的VM2 MAC路由继续进行ICMP构建的。

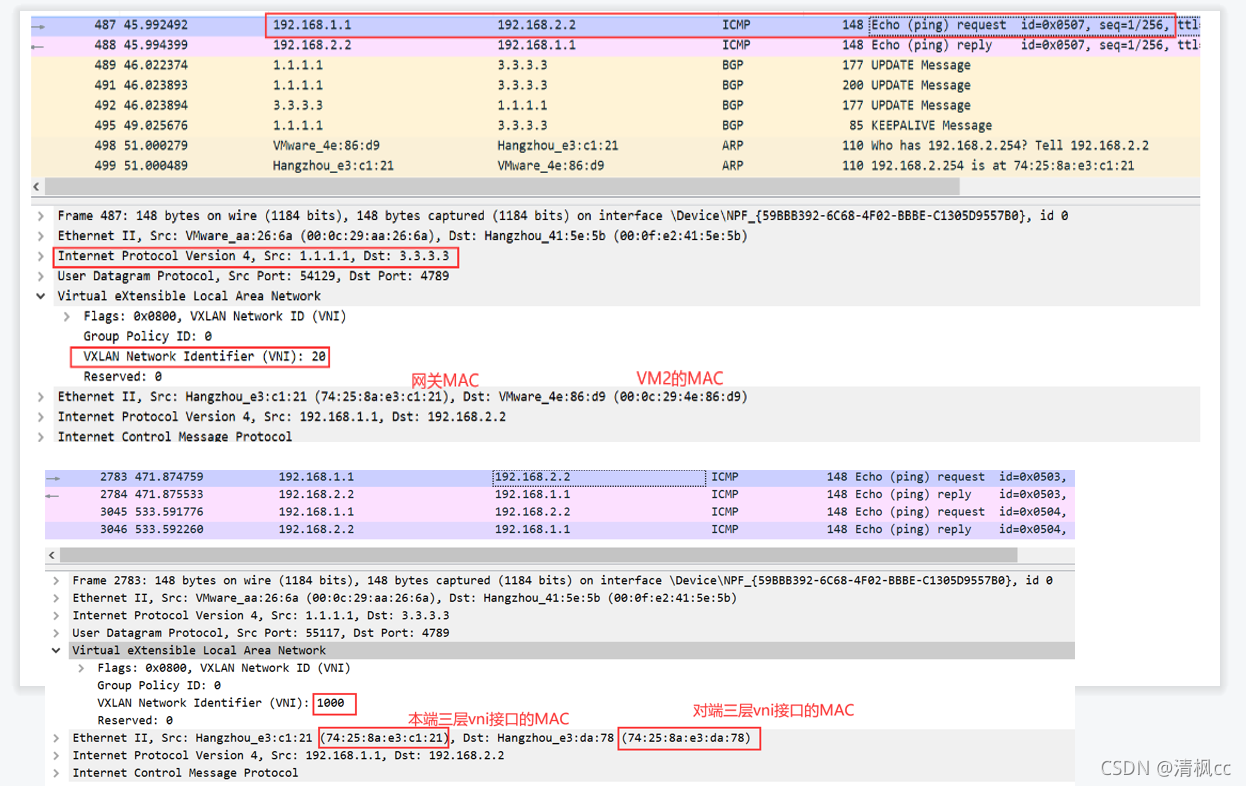

注意：本地初次通信且Leaf没有明细主机路由时且两端VTEP网关MAC没有配成一致情况下通信封装的是二层vni
本地有明细主机路由并且两端VTEP网关的MAC是一致情况下才会封装三层VNI

• 对于两端MAC没有配置成一致情况下客户端学习到的关于网关的MAC 是对端VTEP的MAC地址。下次客户端跨网段通信时本端VTEP因为目的MAC不是自己，不会接受会查表转发。
• 对于两端MAC配置成一致情况下客户端学习到的关于网关的MAC，虽然是对端VTEP发送的，但是两边的MAC一致。所以下次通信时本端VTEP会接受，不会转发，查本地vpn实例路由表。

1.4 type5-通告外部路由

什么时候需要Type5路由？

• a. vxlan网络中的主机想要访问外网，需要spine节点下发其连接的外部网段路由，从而使其他Leaf节点学习到去往外部网络的路由。
• b. 减少leaf节点的路由条目，leaf节点下连接的网段必须是在整个vxlan网络中是唯一的，不然会冲突。

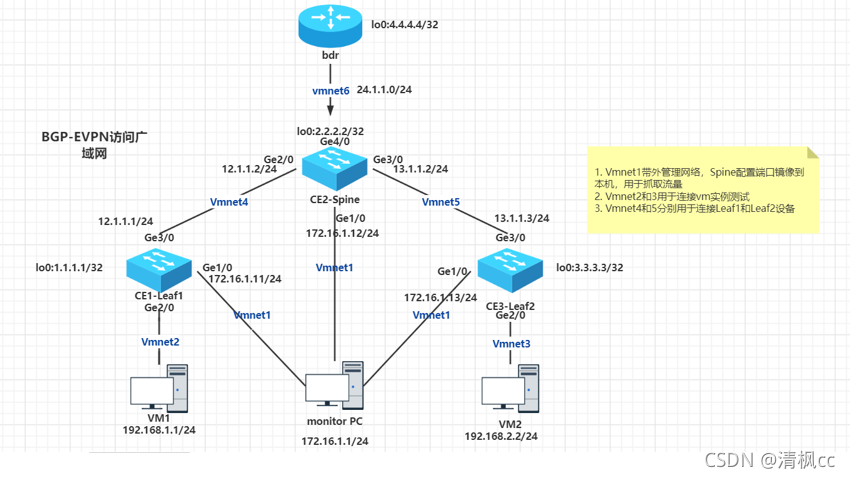

控制平面：

1. Spine节点本身public实例下有一条缺省路由，下一跳是24.1.1.2，在BGP对应的vpn实例下发布缺省路由，引入静态路由。

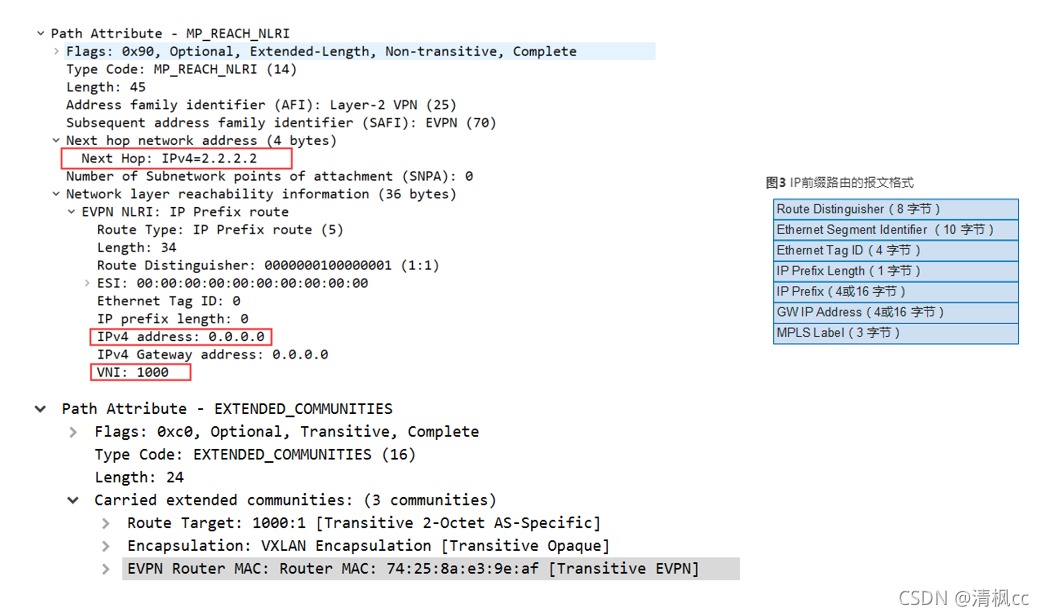

2. 其他Leaf节点会收到Spine节点通告的BGP-EVPN路由，路由包括L3VPN实例的出方向RT和Type5IP前缀路由。会比较收到的路由中的出方向RT是否和本地的L3VPN实例中的 入方向RT一致，一致则接受路由，不一致则丢弃。一致的情况下，提取三层VNI、IP地址和下一跳保存在对应的vpn实例的路由表中。

数据平面：

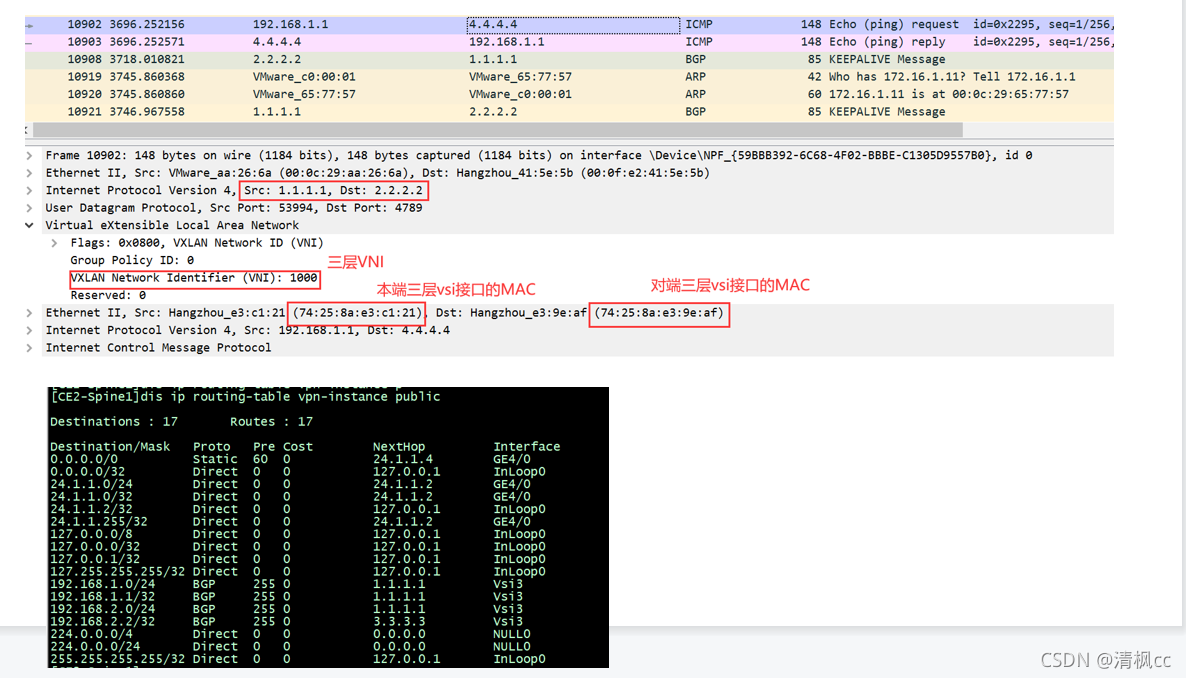

1. VM1访问4.4.4.4，跨网段请求，arp请求网关的MAC，网关回复arp响应，VM1构建ICMP请求，源IP192.168.1.1，目的IP4.4.4.4，源MAC是VM1设备MAC，目的MAC是网关MAC，请求报文到达Leaf1网关设备。
2. Leaf1设备判断其接受接口，查找接口关联的vpn实例的路由表，匹配缺省路由，下一跳是2.2.2.2，出接口是vsi3，使用三层vni 1000封装。
3. 通过查询arp表项，找到2.2.2.2的MAC，查找MAC地址转发表，出接口是tunnel1，隧道对端地址是2.2.2.2
4. 构建ICMP报文，源IP是192.168.1.1,目的IP 4.4.4.4，源MAC是网关MAC（VSI接口），目的MAC是2.2.2.2的MAC。使用三层vni 1000封装。
5. 报文到达Spine节点，解封装，Spine根据三层VNI找到关联的vpn实例，查找目的地址为4.4.4.4的路由表，匹配缺省路由，下一跳是24.1.1.4。
6. 报文到达bdr节点，目的请求地址是本机的地址，返回ICMP响应沿源路径返回。

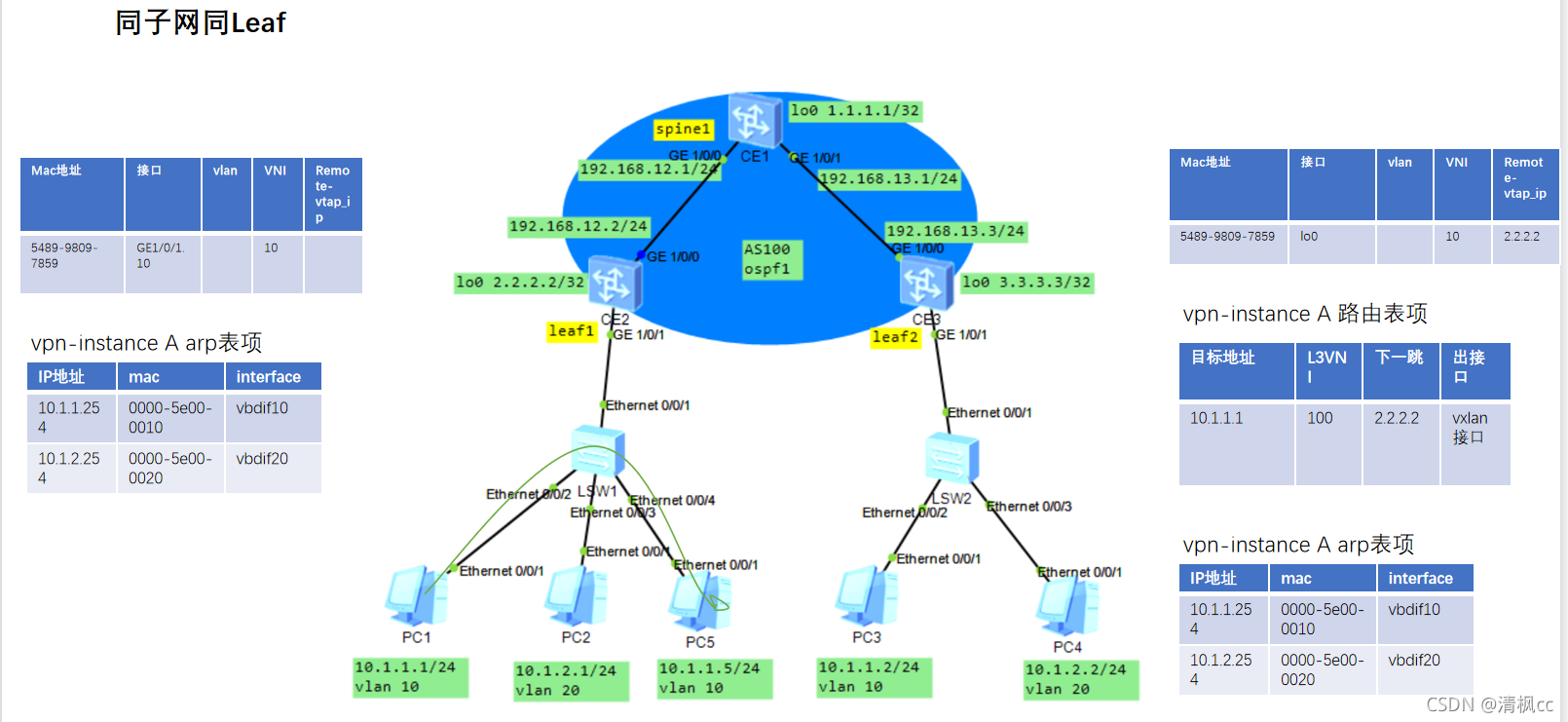

1.5 同子网同Leaf

1. pc1 ping pc5，发起arp广播请求获取pc5的mac地址
2. 从子接口vlan10收到的广播报文会将vlantag去掉，替换为对应的BD域的VNI，根据对应VNI10的头端复制列表将arp报文转发到对端VTEP，对端VTEP收到VXLAN封装的ARP请求报文之后，解封装，也会广播该报文，但因为arp请求IP不在该leaf2下，所以不会有arp响应。ensp模拟器到达CE3就没有往下广播了（BUG）。
3. PC5也会收到arp广播报文，发现请求目的IP是本机，直接回复arp响应报文。
4. PC1构建ICMP请求，直接访问PC5

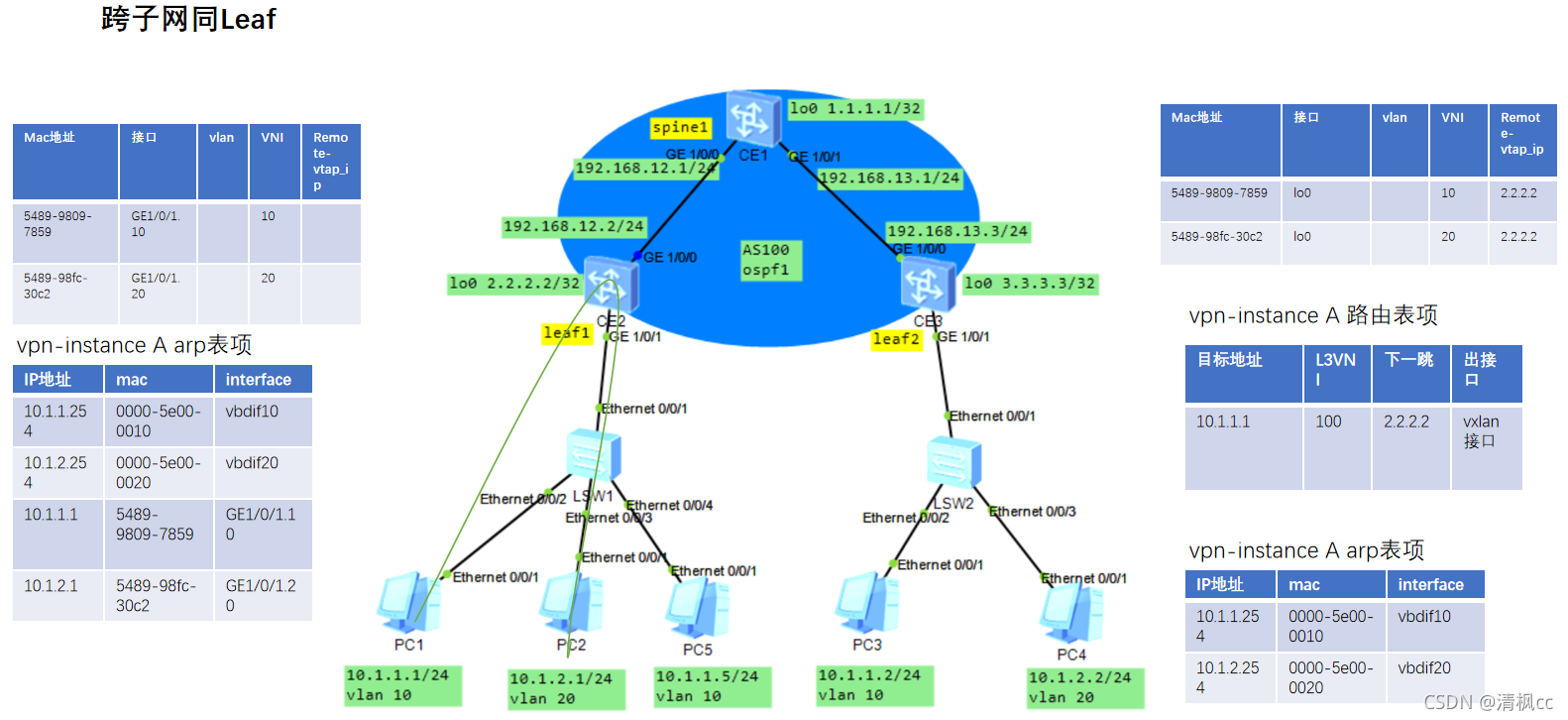

1.6 跨子网同Leaf

1. pc1 ping pc2，跨网段访问，首先发送ARP请求网关的MAC，网关收到之后回复arp响应。
2. PC1构建ICMP请求，源IP 10.1.1.1，目的IP 10.1.2.1 ,源MAC PC1的MAC，目的MAC为vbdif10的MAC。
3. Leaf1收到ICMP请求报文，判断其接受接口，查找该接口关联的VPN实例的路由表，发现10.1.2.0/24网段的下一跳是10.1.2.254，出接口是vbdif20。交给vbdif20处理。
4. vbdif20网关发起arp广播报文请求10.1.2.1的MAC地址，广播报文会通过vni20对应的头端复制列表中发出去，也会广播到vni20关联的接口发出。
5. PC2会收到arp广播报文，做出响应。源MAC是PC2MAC，目的MAC是 vbdif20的MAC。
6. Leaf1收到响应报文之后记录arp表项和MAC地址表项，然后构建ICMP报文，目的IP 10.1.2.1 源IP 10.1.1.1，目的MAC为PC2的MAC，源MAC为vbdif20的MAC。查看MAC地址转发表从对应接口发出。
7. ICMP报文到达PC2，发现请求IP为本机，回复ICMP reply报文，按照上述步骤发给网关最后到达PC1。
