EVPN与VXLAN

EVPN（Ethernet Virtual Private Network）是一种用于二层网络互联的VPN技术。EVPN技术采用类似于BGP/MPLS IP VPN的机制，在BGP协议的基础上定义了一种新的网络层可达信息NLRI（Network Layer Reachability Information）即EVPN NLRI，EVPN NLRI定义了几种新的BGP EVPN路由类型，用于处在二层网络的不同站点之间的MAC地址学习和发布。

原有的VXLAN实现方案没有控制平面，是通过数据平面的流量泛洪进行VTEP发现和主机信息（包括IP地址、MAC地址、VNI、网关VTEP IP地址）学习的，这种方式导致VXLAN网络存在很多泛洪流量。为了解决这一问题，VXLAN引入了EVPN作为控制平面，通过在VTEP之间交换BGP EVPN路由实现VTEP的自动发现、主机信息相互通告等功能，从而避免了不必要的数据流量泛洪。

在EVPN VXLAN场景中，控制平面的流程包括VXLAN隧道建立、MAC地址动态学习；转发平面的流程包括同子网已知单播报文转发、同子网BUM（Broadcast&Unknown-unicast&Multicast）报文转发、跨子网报文转发。EVPN VXLAN有集中式网关部署和分布式网关部署两种部署场景，下面分别对两场景的各个流程进行介绍。

VXLAN隧道建立

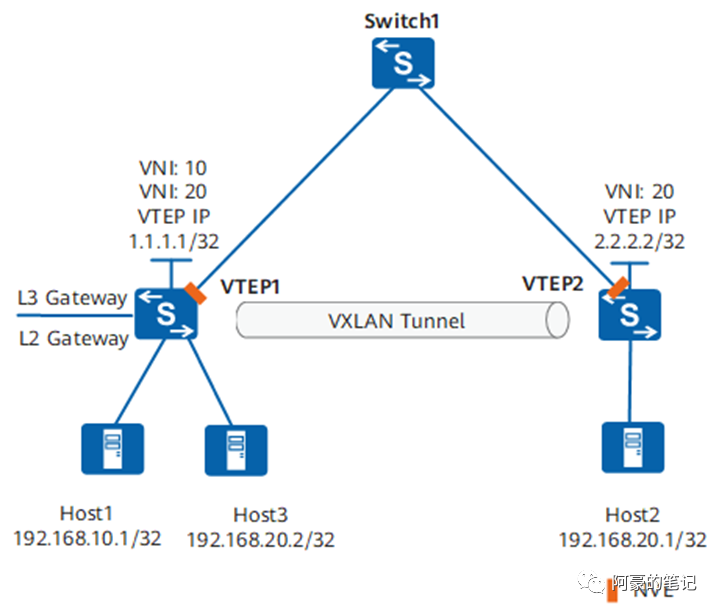

VXLAN隧道由一对VTEP IP地址确定，创建VXLAN隧道实际上是两端VTEP获取对端VTEP IP地址的过程，只要对端VTEP IP地址是三层路由可达的，VXLAN隧道就可以建立成功。

通过BGP EVPN方式动态建立VXLAN隧道，就是在两端VTEP之间建立BGP EVPN对等体，然后对等体之间利用BGP EVPN路由来互相传递VNI和VTEP IP地址信息，从而实现动态建立VXLAN隧道。

集中式网关场景

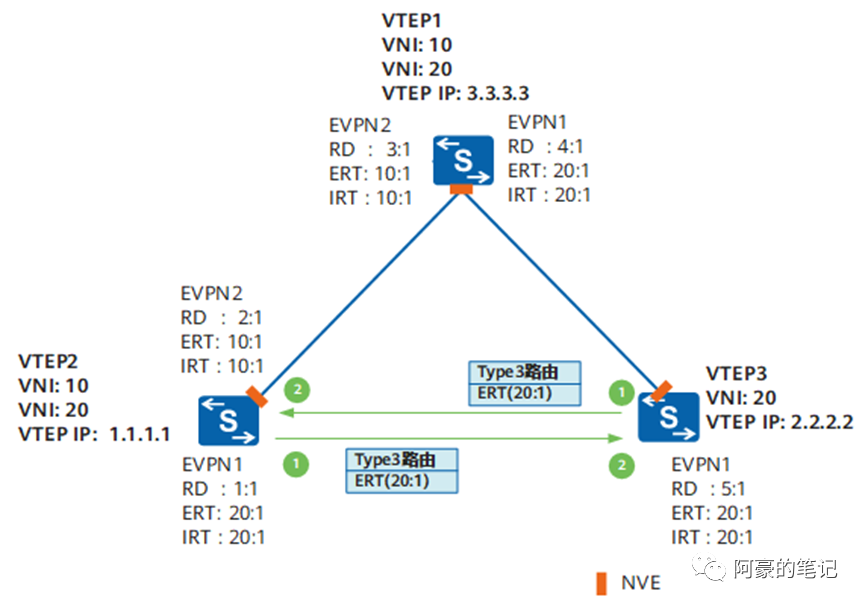

如下图所示，VTEP2上部署了两个Host，VTEP3上部署了一个Host，VTEP1上部署三层网关。

为了实现Host3和Host2之间的通信，需要在VTEP2和VTEP3之间创建VXLAN隧道；
为了实现Host1和Host2之间的通信，需要在VTEP2和VTEP1之间以及VTEP1和VTEP3之间创建VXLAN隧道。
对于Host1和Host3之间的通信，虽然都属于VTEP2，但由于属于不同子网，需要经过三层网关VTEP1，因此也需要在VTEP2和VTEP1之间创建VXLAN隧道。

下面以VTEP2和VTEP3为例，介绍一下通过BGP EVPN方式动态建立VXLAN隧道的过程：

首先在VTEP2和VTEP3之间建立BGP EVPN对等体。然后，在VTEP2和VTEP3上分别创建二层广播域，并在二层广播域下配置关联的VNI。接下来在二层广播域下创建EVPN实例，配置本端EVPN实例的RD、出方向VPN-Target（ERT）、入方向VPN-Target（IRT）。
在配置完本端VTEP IP地址后，VTEP2和VTEP3会生成BGP EVPN路由并发送给对端，该路由携带本端EVPN实例的出方向VPN-Target和BGP EVPN协议新定义的Type3路由(Inclusive Multicast路由)。

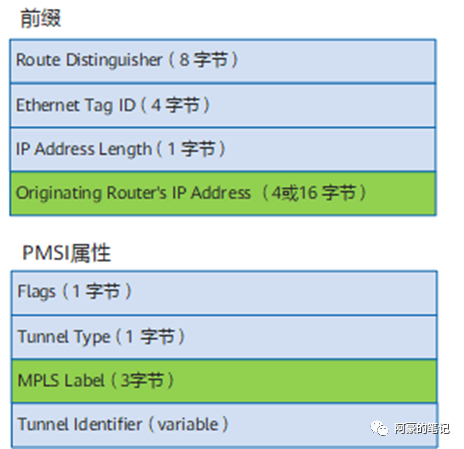

如下图所示，Type3路由由前缀和PMSI属性组成，VTEP IP地址存放在前缀的Originating Router's IP Address字段中，VNI存放在PMSI属性的MPLS Label字段中。
VTEP2和VTEP3在收到对端发来的BGP EVPN路由后，首先检查该路由携带的EVPN实例的出方向VPN-Target，如果与本端EVPN实例的入方向VPN-Target相等，则接收该路由，否则丢弃该路由。
在接收该路由后，VTEP2和VTEP3将获取其中携带的对端VTEP IP地址和VNI，如果对端VTEP IP地址是三层路由可达的，则建立一条到对端的VXLAN隧道；同时，如果对端VNI与本端相同，则创建一个头端复制表，用于后续BUM报文转发。

VTEP2和VTEP1之间、VTEP3和VTEP1之间通过BGP EVPN方式动态建立VXLAN隧道的过程与上述类似。

说明：

VPN-Target是一种BGP扩展团体属性，一个EVPN实例可以配置出方向和入方向两类VPN-Target，两端EVPN实例的VPN-Target要相互匹配（即本端EVPN实例配置的出方向VPN-target值需要与对端EVPN实例配置的入方向VPN-target值相等），才能相互交换EVPN路由，否则VXLAN隧道无法建立成功。
