UML类图-尚硅谷学习部分笔记

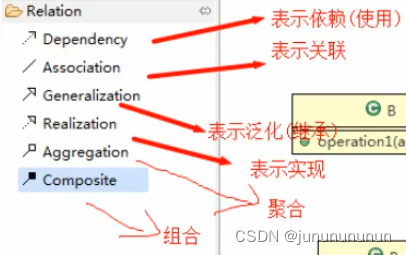

UML类图：

 依赖关系

1.类中使用到对方

2.类的成员属性

3.方法的返回类型

4.方法接收的参数类型

5.方法中使用到

泛化关系

1.泛化关系实际是继承关系，是依赖关系的特例

2.如果A类继承B类，那么A和B存在泛化关系

实现关系

1.实现关系实际是A类实现B类，是依赖关系的特例

关联关系

1.类与类之间的联系，是依赖关系的特例

2.关联具有导航性：即双向关系或单向关系

3.关联具有多重性：“1”表示有且只有一个，“0”...表示0个或多个，“0，1”表示0个或一个，“n...m”表示n到m个，“m...*”表示至少m个

聚合关系

1.整体和部分的关系，整体与部分可以分开。聚合关系是关联关系的特例

2.使用带空心菱形的实线表示

组合关系

1.1.整体和部分的关系，整体与部分不可以分开

2.使用实心菱形的实线表示
