序

旅行商问题（Traveling Salesman Problem，简称TSP）是组合优化中的一个经典问题，就是给定一组城市和城市之间的距离，找到一条最短路径使得每个城市只被访问一次后返回到起点。

一些传统的解法都是基于完全图的，我在网上也很少找到非完全图的解法，非完全图应该在实际应用中会更实用，这里我简单实现一个算法。

算法细节

与完全图的差异

非完全图意味着某些节点之间不相连，这样求解时就需要考虑这样情况，不能直接假设两个节点直连。

图的预处理

最开始要对图进行预处理，这里我们针对于该图使用Kruskal算法构建一颗最小生成树，之后针对该树进行分支删减，以达到最终路线是一个环路。

我这里使用的输入的形式是邻接矩阵，假设路线图是这样的：

对应的邻接矩阵则是

using GraphVec = std::vector<std::vector<int>>;
GraphVec graph_8 = {
        {0, 3, 1, 1, 1, 0, 0, 0},
        {3, 0, 1, 0, 0, 1, 0, 0},
        {1, 1, 0, 1, 0, 0, 2, 0},
        {1, 0, 1, 0, 0, 0, 0, 1},
        {1, 0, 0, 0, 0, 1, 1, 1},
        {0, 1, 0, 0, 1, 0, 0, 1},
        {0, 0, 2, 0, 1, 0, 0, 1},
        {0, 0, 0, 1, 1, 1, 1, 0},
    };

最开始我们先来看下使用到的数据结构：

struct Edge{
    Edge() = default;
    Edge(int s, int e, int w) :
        start(s),
        end(e),
        weight(w) {}

    int start = -1;
    int end = -1;
    int weight = -1;
};

这里很简单，我就是将两个节点的边做了一下抽象

然后简单看一下最小生成树的构建过程：

using TreeDeque = std::deque<Edge>;
TreeDeque makeMSTByKruskal(const GraphVec& graph) {
    std::priority_queue<Edge, std::vector<Edge>, decltype(compare)> queue(compare);
    for (int i = 0; i < graph.size(); ++i) {
        for (int j = 0; j < graph[0].size(); ++j) {
            if (i < j && graph[i][j] > 0) {
                queue.emplace(i, j, graph[i][j]);
            }
        }
    }

    std::set<int> visited;
    TreeDeque tree;
    while (!queue.empty()) {
        auto edge = queue.top();
        queue.pop();

        if (visited.find(edge.start) != visited.end() && visited.find(edge.end) != visited.end()) {
            continue;
        }

        visited.insert(edge.start);
        visited.insert(edge.end);
        tree.push_back(edge);
    }

    return tree;
}

这里使用了优先队列来对图的各个边按照权重及节点编号进行排序，然后从队列中依次取出权重最小的边来构造生成树，如果该边所连接的两个节点都已经被访问过了，则忽略该边，否则将该边加入到生成树中，同时将该边的两个节点标记为已访问。

最终得到一颗最小生成树返回，使用TreeDeque类型保存。

构造TSP环路

接下来就是使用这颗树来构造一个TSP环路了。

接着我们就是将树中节点的度大于2的权重最大的边剪断，这样则得到了两颗树，然后选择这两颗树的各自叶子节点中权重最小的相连。

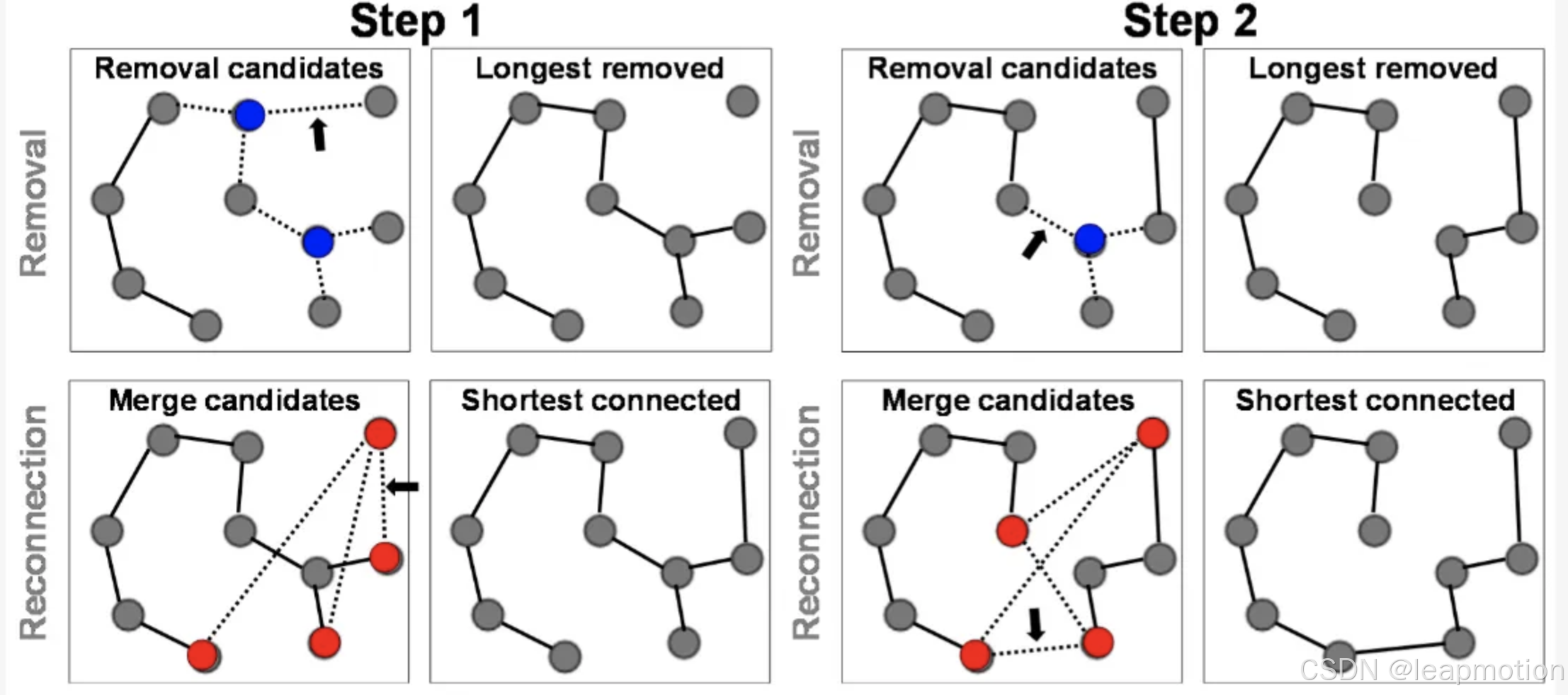

如图所示：

在这里插入图片描述

step1中两个蓝色的节点都是度大于2的节点，然后我们选择权重最大的边断开，得到两颗树，其中另外一颗树只有一个叶子节点，然后这个叶子节点可以和原来的树的叶子节点相连，但是需要选择权重最小的边，这样完成了step1。step2同理

然后看下代码实现：

PathDeque buildTspPath(const GraphVec& graph, TreeDeque& tree) {
    std::vector<int> degree(graph.size(), 0);
    for (const auto &edge: tree) {
        degree[edge.start]++;
        degree[edge.end]++;
    }

    // ...
}

首先得到所有节点的度。

PathDeque buildTspPath(const GraphVec& graph, TreeDeque& tree) {
    //...
    std::set<int> unlinks;
    int index = tree.size() - 1;
    while (index >= 0) {
        auto edge = tree[index];

        int maybe_alone_ver = -1;
        if (degree[edge.start] >= 3) {
            maybe_alone_ver = edge.end;
        }
        else if (degree[edge.end] >= 3) {
            maybe_alone_ver = edge.start;
        }

        if (maybe_alone_ver == -1) {
            --index;
            continue;
        }

        tree.erase(tree.begin() + index);
        degree[edge.start]--;
        degree[edge.end]--;
        auto [ret, target] = connectTwoTree(graph, degree, tree, maybe_alone_ver);
        if (ret) {
            auto begin = target.begin();
            int n1 = *begin;
            int n2 = *(++begin);

            tree.emplace_back(n1, n2, graph[n1][n2]);
            degree[n1]++;
            degree[n2]++;

            --index;
            continue;
        }

        unlinks.insert(target.begin(), target.end());
        index = tree.size() - 1;
    }
    return createCircle(graph, unlinks, tree);
}

然后自后向前遍历生成树，也就是遍历的边的权重是自大到小的。

再然后就是判断边的start节点或者end节点是不是度大于2，如果是的话这里使用tree.erase将该边删除，达到断开生成两颗树的效果。然后通过调用connectTwoTree函数将两颗树连接起来。

这时候有个问题，如果两颗树的叶子节点都不可以相连，怎么办？

我这里的处理手段是如果不可以相连就将节点较少的树打散成点，之后再将这些未连接的点重新补充到这个环上。返回值ret表示是否可以成功连接，target 如果成功连接表示连接边的两个端点，如果不能连接表示未连接的点的集合。可以看到最后会把不可连接的点都放到unlinks这个数据结构里。

最后调用createCircle组成一个环。参数自然也传递了unlinks和tree。这是这里的tree中的节点的度都是小于等于2的，也就是一个链状的结构了。

using PathDeque = std::deque<int>;
PathDeque createCircle(const GraphVec& graph, std::set<int>& unlinks, TreeDeque& tree) {
    int left = tree[0].start;
    int right = tree[0].end;
    tree.erase(tree.begin());

    PathDeque path;
    path.push_back(left);
    path.push_back(right);

    int i = 0;
    while (!tree.empty()) {
        bool is_find = false;
        if (tree[i].start == left) {
            left = tree[i].end;
            path.push_front(left);
            is_find = true;

        }
        else if (tree[i].end == left) {
            left = tree[i].start;
            path.push_front(left);
            is_find = true;
        }
        else if (tree[i].start == right) {
            right = tree[i].end;
            path.push_back(right);
            is_find = true;
        }
        else if (tree[i].end == right) {
            right = tree[i].start;
            path.push_back(right);
            is_find = true;
        }

        if (is_find) {
            tree.erase(tree.begin() + i);
            i = 0;
            continue;
        }

        i++;
    }
    // ...
}

上边说到tree中是一个链状的结构了，但是顺序可能还是错乱的，且是以边为单位存放的，这里首先先把tree里的节点串成一个串到path里，且是以节点为单位的，方便我们最后的输出。

然后我们的path就变成了一个链状的节点链了，不过还没有成环，我们需要后续的操作才可能让path成为环。

PathDeque createCircle(const GraphVec& graph, std::set<int>& unlinks, TreeDeque& tree) {
    // ...
    while (true) {
        bool rc = addUnlinkToPath(graph, path, unlinks);
        if (rc) {
            break;
        }

        if (path.empty()) {
            return {};
        }

        unlinks.insert(path.back());
        path.pop_back();
    }

    return path;
}

这里实现其实也很简单，将path和unlink连接起来，如果path的无法与unlink连接完，那么就需要从path中回退一个节点到unlink中重新连接，直到path成一个环退出。

然后就是看下path和unlink如何连接起来并成一个环。

bool addUnlinkToPath(const GraphVec& graph, PathDeque& path, std::set<int> unlinks)
{
    int left = path.front();
    int right = path.back();
    if (unlinks.empty()) {
        return graph[left][right] > 0;
    }

    if (unlinks.size() == 1) {
        int n = *unlinks.begin();
        if (graph[left][n] > 0 && graph[right][n] > 0) {
            path.push_back(n);
            return true;
        }
        return false;
    }

    if (unlinks.size() >= 2) {
        if (pruneUnlink(graph, left, right, unlinks)) {
            return false;
        }
    }

    // ...
}

当unlinks没有节点时，判断path是否可以成环。

当unlinks只有一个节点时，判断path加上这个节点是否可以成环。

当unlinks有多个节点时，针对于这个未连接的节点做一下剪枝，加快速度，剪枝策略后边讨论。

bool addUnlinkToPath(const GraphVec& graph, PathDeque& path, std::set<int> unlinks)
{
    // ...
    std::vector<int> left_joints;
    std::vector<int> right_joints;
    for (auto& v: unlinks) {
        if (graph[v][left] > 0) left_joints.push_back(v);
        if (graph[v][right] > 0) right_joints.push_back(v);
    }
    std::sort(left_joints.begin(), left_joints.end(), [left, &graph](int v1, int v2){
        return graph[left][v1] < graph[left][v2];
    });
    std::sort(right_joints.begin(), right_joints.end(), [right, &graph](int v1, int v2){
        return graph[right][v1] < graph[right][v2];
    });

    for (auto& left_j: left_joints) {
        path.push_front(left_j);
        unlinks.erase(left_j);
        for (auto& right_j: right_joints) {
            if (left_j != right_j) {
                path.push_back(right_j);
                unlinks.erase(right_j);

                bool rc = addUnlinkToPath(graph, path, unlinks);
                if (rc) {
                    return true;
                }

                path.pop_back();
                unlinks.insert(right_j);
            }
        }
        path.pop_front();
        unlinks.insert(left_j);
    }

    return false;
}

首先把可以与path的左右端点可以连接的点找出来，然后按照边的权重从小到大排序

然后依次从左右端点可以连接的集合中分别选择节点放入到path中，递归调用addUnlinkToPath函数成环。

剪枝策略

另外上边说到剪枝的策略，这里边策略很多，能够很好的加快速度。这里我提供了简单的几种方式：

bool pruneUnlink(const GraphVec& graph, int left, int right, const std::set<int>& unlinks) {
    std::vector<int> parent(graph.size(), -1);
    for (const auto& v: unlinks) parent[v] = v;

    std::function<void(int,int)> set_parent;
    set_parent = [&set_parent, &parent](int index, int val) {
        if (parent[index] == index) {
            parent[index] = val;
            return;
        }

        int old = parent[index];
        parent[index] = val;
        set_parent(old, val);
    };

    std::vector<int> left_joints;
    std::vector<int> right_joints;
    for (const auto& v1: unlinks) {
        if (graph[v1][left] > 0) {
            left_joints.push_back(v1);
        }

        if (graph[v1][right] > 0) {
            right_joints.push_back(v1);
        }

        for (const auto& v2: unlinks) {
            if (graph[v1][v2] > 0) {
                set_parent(v2, v1);
            }
        }
    }

    int val = -1;
    for (auto& p: parent) {
        if (p == -1) {
            continue;
        }

        if (val == -1) {
            val = p;
        }
        else if (val != p) {
            return true;
        }
    }

    if (left_joints.empty() || right_joints.empty()) {
        return true;
    }
    if (left_joints.size() == 1 && right_joints.size() == 1 && left_joints[0] == right_joints[0]) {
        return true;
    }

    return false;
}

这里返回true表示剪枝成功，不需要继续递归调用addUnlinkToPath。
我这里提供了三种策略：
