FB多重实例&参数实例的案例学习

最新推荐文章于 2025-07-01 23:10:32 发布
最新推荐文章于 2025-07-01 23:10:32 发布
阅读量1.3k 收藏 2
点赞数 2
CC 4.0 BY-SA版权
分类专栏： 西门子1200& HMI 精智7寸屏 文章标签： 学习
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/lcumt/article/details/126217056

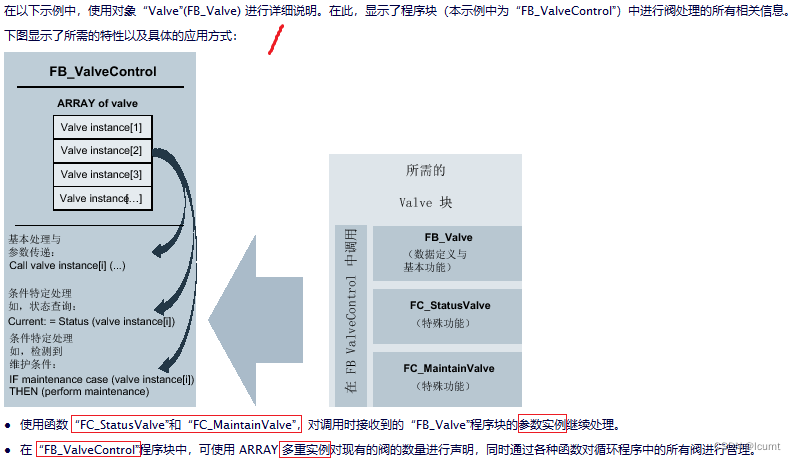

01在这里插入图片描述

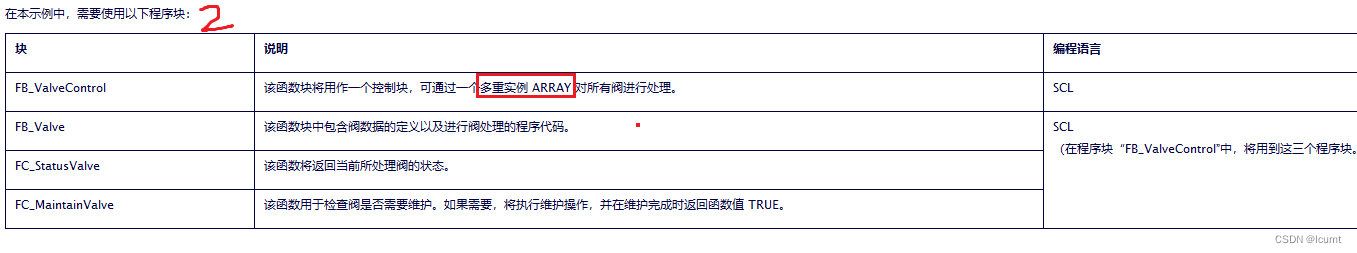

在这里插入图片描述

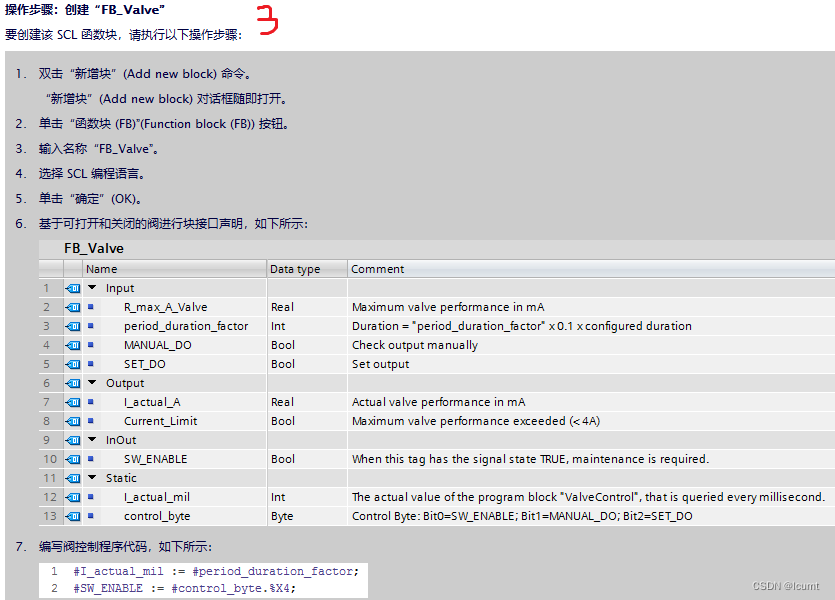

在这里插入图片描述

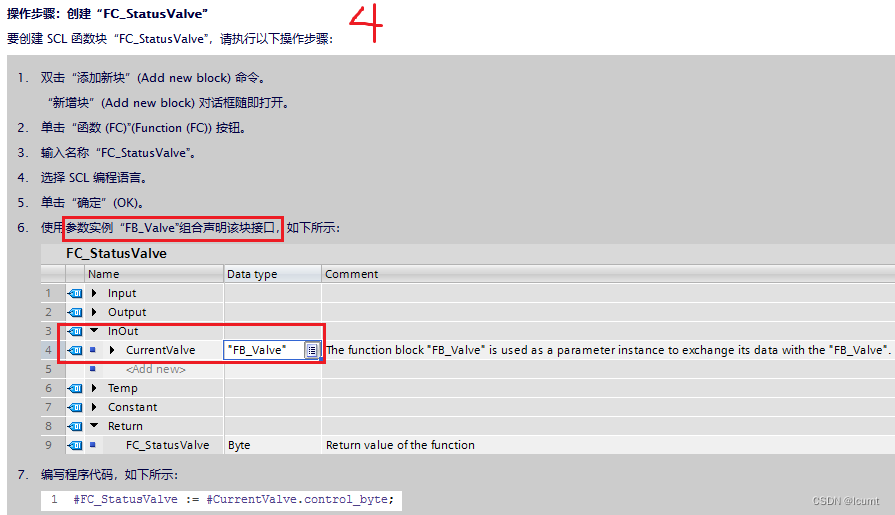

在这里插入图片描述

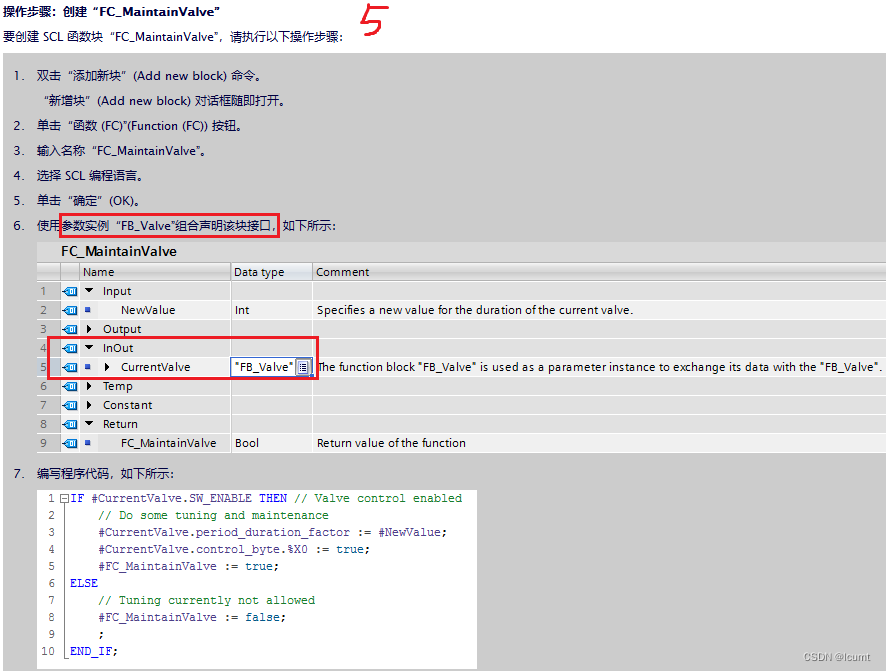

在这里插入图片描述

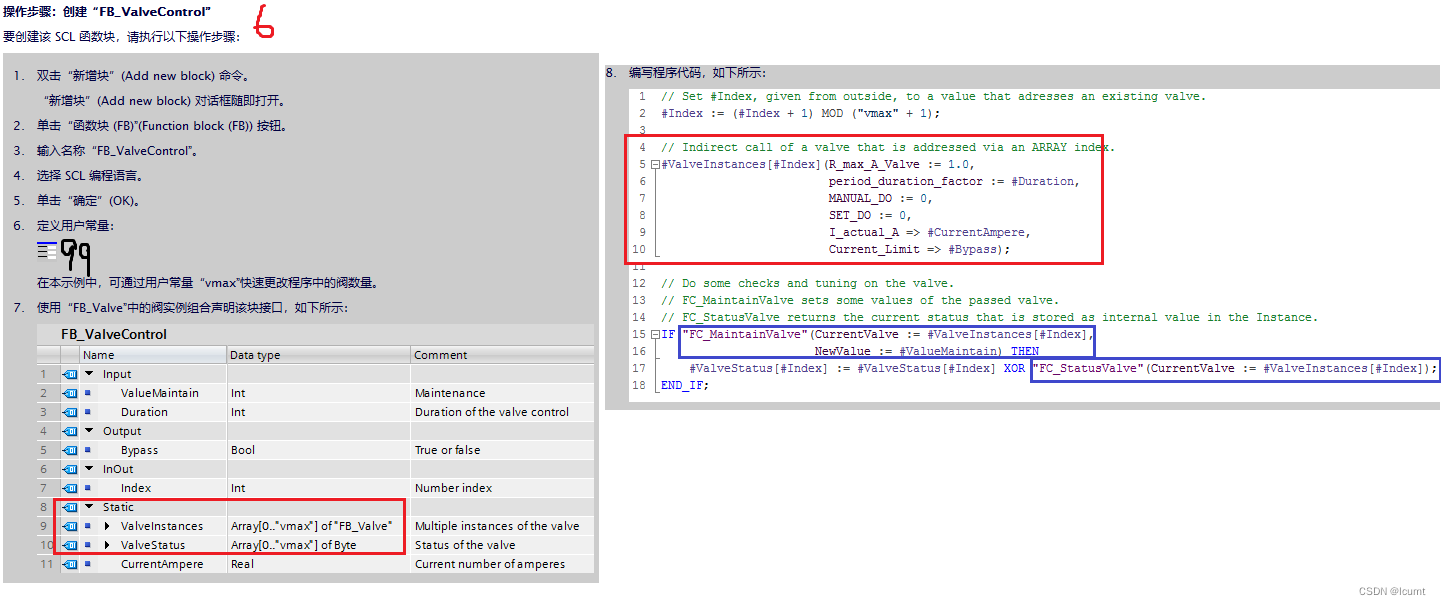

在这里插入图片描述

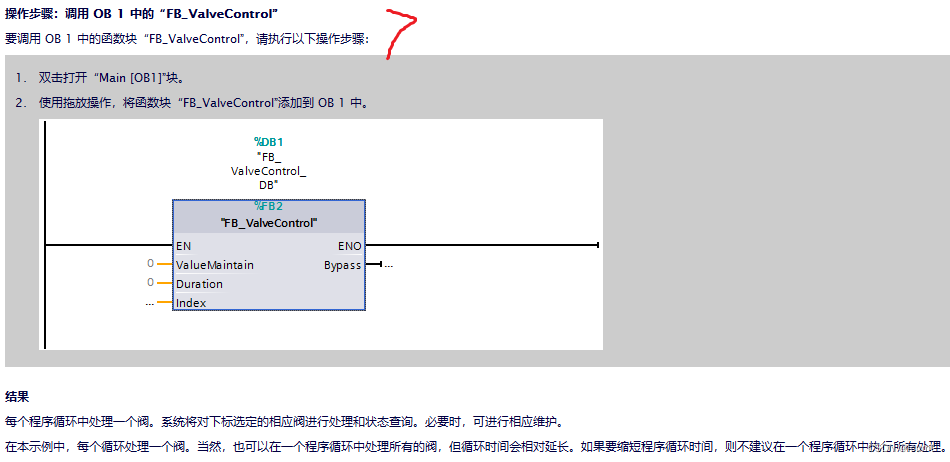

在这里插入图片描述
