引言

ELF（Executable and Linkable Format）是 Linux 及类 Unix 系统中用于可执行文件、目标文件、共享库和核心转储的标准二进制格式。作为连接编译、链接、加载与运行的关键桥梁，ELF 的设计兼顾灵活性与效率。对于从事操作系统内核、系统编程、二进制安全或嵌入式开发的工程师而言，深入理解 ELF 结构至关重要。本文将从整体布局出发，系统阐述 ELF 的核心组成部分，并重点厘清“节区”（Section）与“段”（Segment）这两个易混淆但本质不同的概念。

一、ELF 文件的整体布局

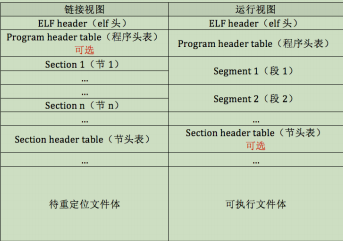

ELF 文件在磁盘上的结构遵循“头-内容-表”的组织范式，具体如下：

+------------------------+
| ELF 文件头             |  ← 偏移 0，固定大小（64位为64字节）
+------------------------+
| 程序头表（可选/必需）   |  ← 由 e_phoff 指定，通常紧接文件头
+------------------------+
| 节区内容（Sections）    |  ← 多个节区按任意顺序分布，由 sh_offset 定位
+------------------------+
| 节区头表（可选/必需）   |  ← 由 e_shoff 指定，通常位于文件末尾
+------------------------+

在这里插入图片描述
该布局支持两类使用场景：
链接视图（Linking View）：面向链接器，以节区为单位组织数据；
运行视图（Execution View）：面向加载器，以段为单位映射内存。
不同类型的 ELF 文件侧重不同：
可重定位文件（.o）：必须包含节区与节区头表，通常无程序头表；
可执行文件/共享库（a.out, .so）：必须包含程序头表，节区头表可被剥离。

二、ELF 文件头（ELF Header）

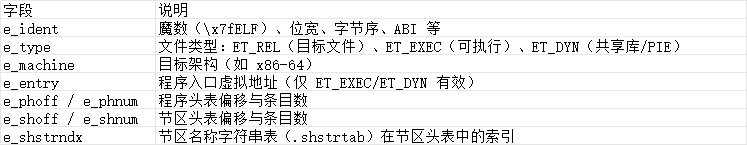

位于文件起始，是解析整个 ELF 的入口。关键字段包括：
在这里插入图片描述
可通过 readelf -h 查看。

三、节区（Section）与节区头表（Section Header Table）

1. 节区：链接视角的逻辑单元

节区是 ELF 中承载特定类型数据的逻辑块，常见节区包括：
.text：可执行指令
.data：已初始化全局/静态变量
.bss：未初始化变量（SHT_NOBITS，不占文件空间）
.rodata：只读数据（如字符串常量）
.symtab / .dynsym：符号表
.strtab / .dynstr：字符串表
.rela.*：重定位信息
.dynamic：动态链接元数据
.shstrtab：节区名称字符串表

2. 节区头表：节区的元数据目录

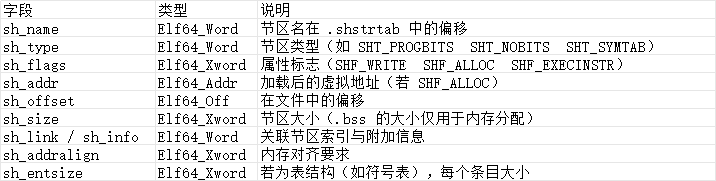

节区头表是一个 Elf64_Shdr 结构数组，每个条目描述一个节区的属性：
在这里插入图片描述
节区头表是链接器工作的基础，但对加载器非必需。strip 命令可删除它而不影响程序运行。

四、段（Segment）与程序头表（Program Header Table）

1. 段：加载视角的内存映射单元

段是操作系统加载程序时的基本单位，由一个或多个节区按内存属性聚合而成。关键类型包括：
PT_LOAD：需加载到内存的段（通常有两个：代码段与数据段）
PT_INTERP：指定动态链接器路径（如 /lib64/ld-linux-x86-64.so.2）
PT_DYNAMIC：包含 .dynamic 节区，供动态链接器使用
PT_NOTE / PT_TLS / PT_GNU_STACK：辅助信息、TLS 模板、栈权限控制

2. 程序头表：段的加载说明书

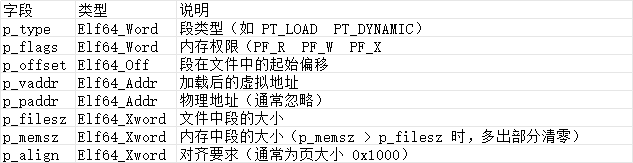

程序头表是一个 Elf64_Phdr 结构数组，每个条目描述一个段的加载方式：
在这里插入图片描述
程序头表是加载器工作的依据，不可剥离。readelf -l 可查看。

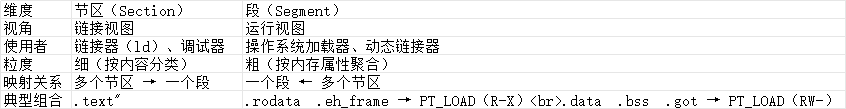

五、节区与段的关系：从链接到加载

在这里插入图片描述
示例：一个简单 C 程序的映射

int global = 42;        // → .data
int uninitialized;      // → .bss
int main() { return global; } // → .text

节区：.text, .data, .bss
段：
Segment 1（R-X）：包含 .text
Segment 2（RW-）：包含 .data + .bss
内存布局（/proc/pid/maps）：

00400000-00401000 r-xp ... /a.out   ← Segment 1
00600000-00601000 rw-p ... /a.out   ← Segment 2

注意：.bss 在文件中不占空间（sh_type = SHT_NOBITS），但 p_memsz > p_filesz，加载时由系统清零。

六、动态链接相关结构

对于共享库或 PIE 可执行文件，以下结构至关重要：
.dynamic 节区：包含 DT_NEEDED（依赖库）、DT_SYMTAB（符号表地址）等；
.dynsym / .dynstr：动态符号表与字符串表；
.got / .plt：全局偏移表与过程链接表，实现延迟绑定；
PT_DYNAMIC 段：包裹 .dynamic 节区，供动态链接器读取。
动态链接器（如 ld-linux.so）在程序启动时解析这些结构，完成符号重定位与库加载。

七、安全与优化机制

ASLR（地址空间布局随机化）：依赖 ET_DYN 类型的 PIE 可执行文件；
NX（不可执行栈）：通过 PT_GNU_STACK 段标记栈为不可执行；
RELRO（重定位只读）：链接时启用 -z relro，使 .got.plt 在初始化后变为只读；
Strip 剥离：strip --strip-all 删除 .symtab, .debug_* 等节区，减小体积。

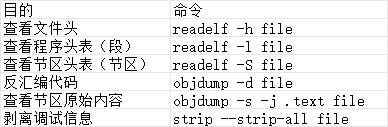

八、实用工具与命令

在这里插入图片描述

结语

ELF 文件格式通过“节区”与“段”的双重抽象，巧妙分离了链接时的逻辑组织与运行时的物理映射。理解这一设计，不仅能帮助我们分析二进制文件、调试程序崩溃、优化启动性能，更是深入操作系统内核（如 execve 系统调用、binfmt_elf.c 实现）、进行漏洞利用或逆向工程的基石。对于致力于系统底层技术的开发者，掌握 ELF，即是掌握程序从磁盘走向内存的生命脉络。
