这一节主要看下如何对ESP8266的程序进行编译和下载，首先打开 AiThinker_IDE.exe。如下图所示，咱们选中其中一个现有的工程文件进行编译：

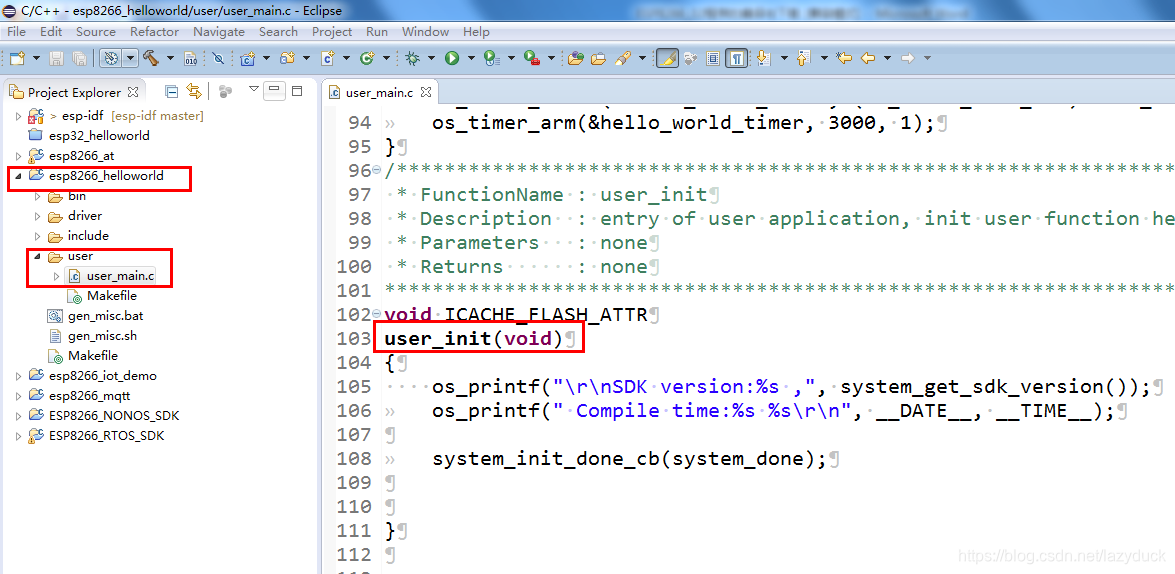

工程选择：esp8266_helloworld，依次打开包含的文件夹：user，以及user下面的user_main.c文件。
这里的user_main.c文件，就相当于单片机工程里的main.c文件；而文件里的user_init(void)函数，就相当于单片机程序里的main函数。理解了这两点，剩下的就好理解了。
user_init(void)函数里面只包含了三行代码：第一行通过串口打印当前SDK的版本，第二行打印当前程序的编译时间。
第三行稍微麻烦一点，它是在注册系统初始化完成的回调函数。如果是搞单片机的，估计大部分是第一次听说回调函数。关于回调函数，这里摘抄一段网上讲的比较好的说明：
对普通函数的调用：
调用程序发出对普通函数的调用后，程序执行立即转向被调用函数执行，直到被调用函数执行完毕后，再返回调用程序继续执行。从发出调用的程序的角度看，这个过程为“调用-->等待被调用函数执行完毕-->继续执行”
对回调函数调用：
调用程序发出对回调函数的调用后，不等函数执行完毕，立即返回并继续执行。这样，调用程序和被调用函数同时在执行。当被调函数执行完毕后，被调函数会反过来调用某个事先指定函数，以通知调用程序：函数调用结束。这个过程称为回调（Callback），这正是回调函数名称的由来。
回调函数与普通函数的区别在于调用者不同。普通函数的调用是直接或者间接由main函数发起的。回调函数由系统发起调用，与main函数无关。
也就是说，官方提供的SDK，是内含一个系统的，而咱们的程序是在这个系统下运行。回到程序里，system_init_done_cb是调用程序，system_done是回调函数，而system_done内部又注册了一个回调函数，实现了一个定时输出hello world的功能。

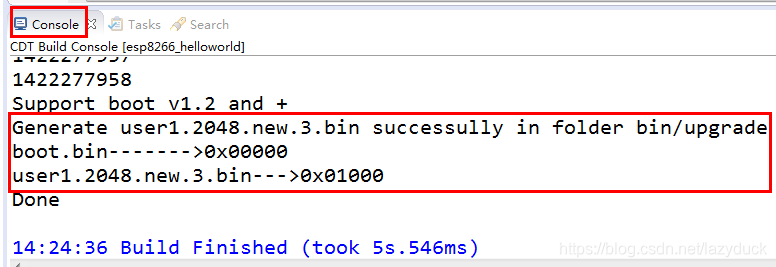

程序是直接就能用的，咱们编译看一下。鼠标右键点击左侧工程栏里的esp8266_helloworld，在弹出的页面先点击：Clean Project，执行完成之后，再点击Build Project。编译完成之后，下方的输出框会有类似信息输出：
这里生成的是bin文件，而不是hex文件。注意user1.2048.new.3.bin生成的位置，在工程目录下的bin/upgrade里。
这里说一下，编译器生成的bin文件，根据Makefile里面的配置不同，分为两种：一种是不支持云端升级的，一种是支持云端升级的。Makefile如何配置，后面会讲，这一节主要说和下载相关的东西。
使用乐鑫提供的下载工具，链接如下：
https://wiki.ai-thinker.com/_media/esp8266/flash_download_tools_v3.6.4.rar
同时要准备一个串口助手，用来显示接收到的信息。
注意：串口助手的波特率要能支持78400.

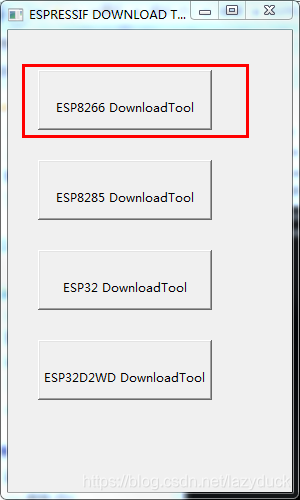

下载软件打开后如图所示：
选择最上面的按钮，点击，弹出下面的工具框：
第一次使用这个工具的人，看到上图可能会有点懵！因为我同时选中了四个bin文件，这就意味着要给芯片烧录四个文件。和单片机的程序烧录不一样，单片机一般一次只烧一个hex文件，而这里，根据配置不同，你可能一次要烧录4~5个bin文件。
怎么回事？
这几个文件里面，有两个是编译器编译生成的，有2~3个是SDK里面自带的（包括系统参数和启动程序），如果同时有多个版本，建议使用最新版。

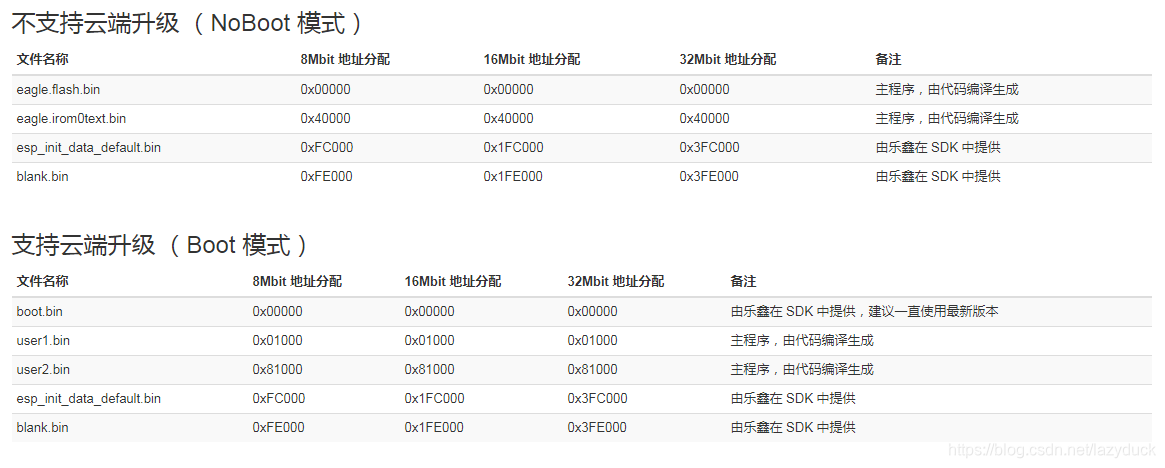

参照下面的截图，以及上面生成bin文件的截图，可以知道当前程序是支持云端升级的模式，需要下载5个bin文件。
同时，你会发现，根据flash的大小不同，即便是同一个文件，它的烧录地址也有可能不同。具体如何配置，参照上图。
注意：虽然上图给出了eagle.irom0test.bin、user1.bin、user2.bin这三个文件在不同flash下的地址，但是每次编译器编译完成后，会再次输出分配好的地址。这里以编译器输出地址为主。

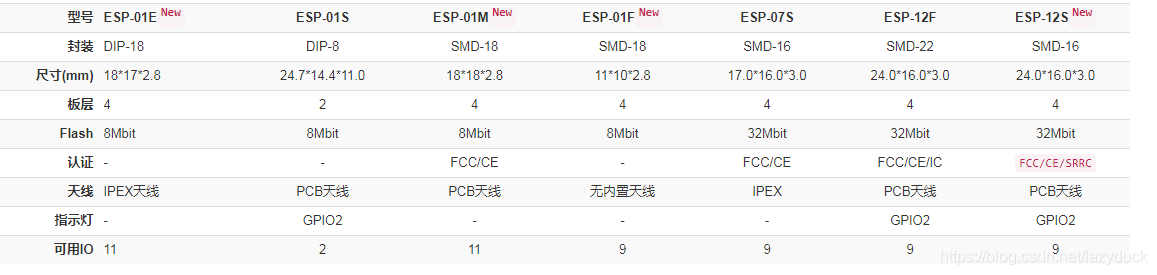

那么，怎么知道你的ESP8266的FLASH是多大空间？依然参照截图，安信可不同型号的模块，flash的大小都在这里表明了。
注意：flash大小的单位是bit，不是byte。意味着，32Mbit=4Mbyte。
打开工程文件所在路径（这是我的路径，你要找你的）：
C:\AiThinkerIDE_V0.5\cygwin\home\aithinker\project\esp8266_helloworld\bin\upgrade
你会发现只有一个user1.2048.new.3.bin，它对应上图中的user1.bin，是咱们要的，剩下四个文件都没有！不要急，看上面的截图你会找到提示：由乐鑫在SDK中提供。

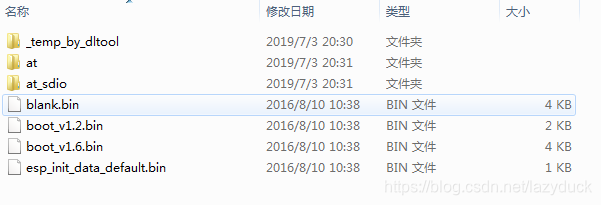

所以找到ESP8266_NONOS_SDK，打开路径：
C:\AiThinkerIDE_V0.5\cygwin\home\aithinker\project\ESP8266_NONOS_SDK\bin
你会发现你要的这都有了：
boot.bin有两个，一个是1.2版本，一个是1.6版本，尽量用新的。但是，还有个问题，user2.bin在哪？笔者推测，这是因为hello world这个程序代码量太小，所以没有生成这么多需要烧录的bin文件，因此空着就行。

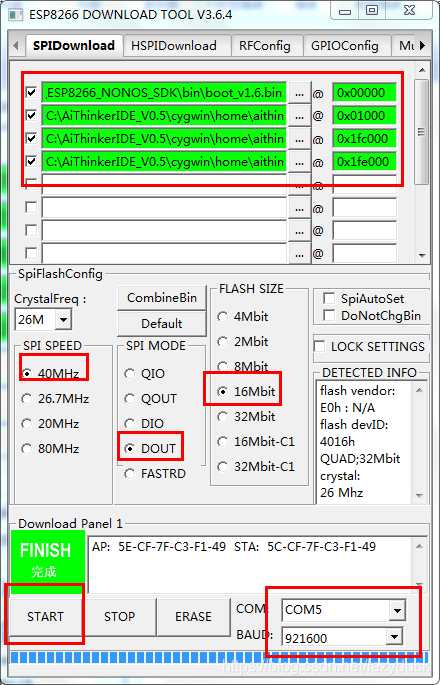

我们对下载软件进行配置，SPI SPEED，SPI MODE，这两个位置参照截图里的配置，SPI FLASH一定要根据你手里的模块选择。每个bin文件的下载地址一定要写对，否则程序无法正常运行。

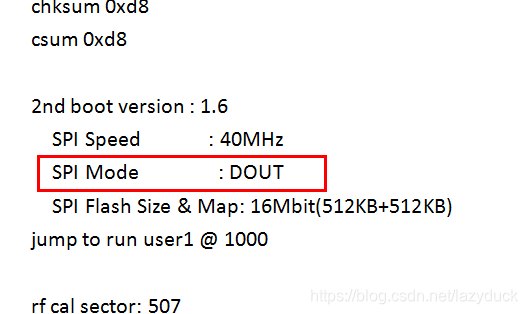

注意：SPI MODE这里，它表示的其实是ESP8266芯片和flash芯片的连接方式，一般以DOUT和QIO居多。如果你不确定，建议你的模块买回来之后，先不要烧程序，先上电看一下串口打印的信息，里面有说明。如下所示：
硬件连接方面，使用一条USB转串口线，一端连接你的ESP8266模块，另一端连接电脑，根据电脑里显示的端口号选择串口号。玩过单片机的应该都懂，如果不会，重新学一下基础。
同时，官方要求把GPIO0和GPIO15管脚拉低，GPIO2置高。但是笔者在使用过程中发现，只要把GPIO0和GPIO15接到GND，其它管脚悬空即可。
然后，先点击软件上的START按钮，再给模块供电，这时模块自动进入下载过程（有点像STC的冷启动）。如果无法下载，建议多尝试几次，或者参照安信可的网站内容。
下载完成后，要把GPIO0悬空，否则无法正常工作，同时给模块重新上电，可以看到串口输出相关信息：
ets Jan 8 2013,rst cause:2, boot mode:(3,7)
load 0x40100000, len 2408, room 16
tail 8
chksum 0xe5
load 0x3ffe8000, len 776, room 0
tail 8
chksum 0x84
load 0x3ffe8310, len 632, room 0
tail 8
chksum 0xd8
csum 0xd8
2nd boot version : 1.6
SPI Speed : 40MHz
SPI Mode : DOUT
SPI Flash Size & Map: 16Mbit(512KB+512KB)
jump to run user1 @ 1000
rf cal sector: 507
rf[112] : 00
rf[113] : 00
rf[114] : 01
SDK ver: 2.0.0(656edbf) compiled @ Jul 19 2016 17:58:40
phy ver: 1055, pp ver: 10.2
SDK version:2.0.0(656edbf) , Compile time:Jul 5 2019 14:34:40
mode : softAP(5e:cf:7f:c3:f1:49)
add if1
dhcp server start:(ip:192.168.4.1,mask:255.255.255.0,gw:192.168.4.1)
bcn 100
[2019-07-05 15:02:42.575]# RECV ASCII>
Hello world !
Hello world !
其中的“SDK version:2.0.0(656edbf) , Compile time:Jul 5 2019 14:34:40”对应user_init函数里前两行打印的信息。而下面，每隔3秒，串口会打印一个“hello world”并换行！
注意，串口波特率要设置为78400。本片教程主要参照乐鑫的文档：3a-esp8266_sdk_flash_tool_user_guide_cn_v1.0，以及安信可网址：
https://wiki.ai-thinker.com/esp_download
https://wiki.ai-thinker.com/esp8266
