车载以太网PHY调试问题记录

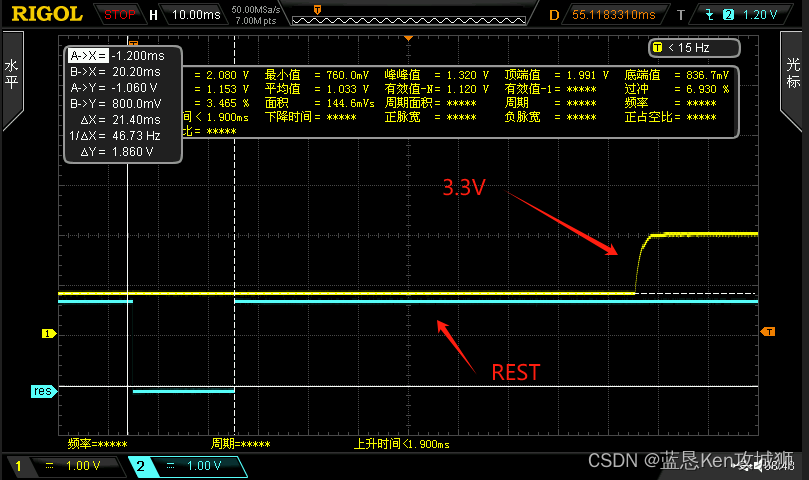

今天朋友说国产千兆车载以太网PHY不通，SoC读不到PHY的ID。用万用表测量电源电压正常，有时钟，复位也正常拉高了，检查焊接也没问题……懵逼了一下又恢复了冷静，这种事情已经司空见惯。一般来说万用表测出来啥啥都正常，那八成是时序问题了。很多时候仅凭万用表是无法解决问题的，关键时刻还得上示波器。直击要害，先抓复位信号的时序，如下图：

纳尼？？电源还没上就释放复位了，能读到PHY的ID才怪。仔细观察，电源的上电波形有台阶。由于这个电源供给板端3颗PHY，并对PHY的一些控制信号进行上拉，推测是SoC的输出IO由于过早输出高电平导致串电引起上电台阶。
出现这种问题的根本原因还是HSI（软硬件接口文档）缺失或者没有写好，可见开发过程中的文档还是要花心思写一下。很多工程师总是反感写文档，殊不知写好文档能给自己省去很多麻烦。
