【51单片机】3-1【定时器/计数器/中断】定时器实现LED闪烁1s

1.硬件

• 51最小系统
• LED灯模块

2.软件

• 定时器控制LED闪烁1s

#include "reg52.h"

sbit led = P3^6;

void main()
{
	int cnt = 0;
	led = 1;

	//1. 配置定时器0工作模式位16位计时
	TMOD = 0x01;
	//2. 给初值，定一个10ms出来
	TL0=0x00;
	TH0=0xDC;
	//3. 开始计时
	TR0 = 1;
	TF0 = 0;

	while(1){
		if(TF0 == 1)//当爆表的时候，硬件会修改bit5(TF0)位上面的数据，改成1
		{
			TF0 = 0;//不用中断，必须软件清零
			cnt++;  //统计爆表的次数
			//重新给初值
			TL0=0x00;
			TH0=0xDC;
			if(cnt == 100){//爆表100次，经过了1s
				cnt = 0;  //当100次表示1s，重新让cnt从0开始，计算下一次的1s
				led = !led;//每经过1s，翻转led的状态
			}
		}
	}
}

• 封装一下

#include "reg52.h"

sbit led = P3^6;

void Time0Init()
{
	//1. 配置定时器0工作模式位16位计时
	TMOD = 0x01;
	//2. 给初值，定一个10ms出来
	TL0=0x00;
	TH0=0xDC;
	//3. 开始计时
	TR0 = 1;
	TF0 = 0;
}


void main()
{
	int cnt = 0;
	led = 1;

	Time0Init();

	while(1){
		if(TF0 == 1)//当爆表的时候，硬件会修改bit5(TF0)位上面的数据，改成1
		{
			TF0 = 0;//不用中断，必须软件清零
			cnt++;  //统计爆表的次数
			//重新给初值
			TL0=0x00;
			TH0=0xDC;
			if(cnt == 100){//爆表100次，经过了1s
				cnt = 0;  //当100次表示1s，重新让cnt从0开始，计算下一次的1s
				led = !led;//每经过1s，翻转led的状态
			}
		}
	}
}

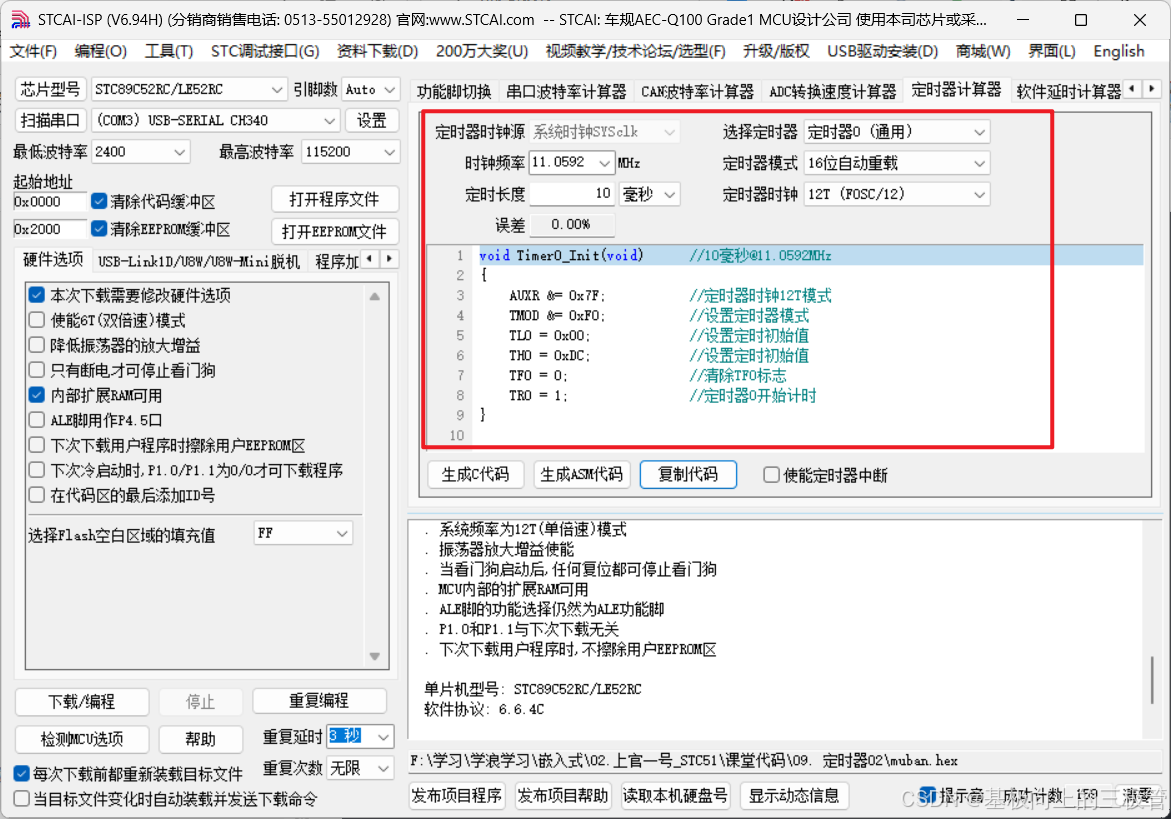

可通过此软件辅助生成

• 定时器中断控制LED闪烁

#include "reg52.h"

sbit led = P3^6;
sbit led1 = P3^7;
int cnt = 0;

void Time0Init()//定时器中断初始化
{
	//1. 配置定时器0工作模式位16位计时
	TMOD = 0x01;
	//2. 给初值，定一个10ms出来
	TL0=0x00;
	TH0=0xDC;
	//3. 开始计时
	TR0 = 1;
	TF0 = 0;
	//4. 打开定时器0中断
	ET0 = 1;
	//5. 打开总中断EA
	EA = 1;
}

void Delay300ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	i = 3;
	j = 26;
	k = 223;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	led = 1;
	Time0Init();
	while(1){
		led1 = 0;
		Delay300ms();
		led1 = 1;
		Delay300ms();
	}
}

void Time0Handler() interrupt 1//中断处理函数
{
	cnt++;  //统计爆表的次数
	//重新给初值
	TL0=0x00;
	TH0=0xDC;
	if(cnt == 100){//爆表100次，经过了1s
		cnt = 0;  //当100次表示1s，重新让cnt从0开始，计算下一次的1s
		led = !led;//每经过1s，翻转led的状态
	}

}

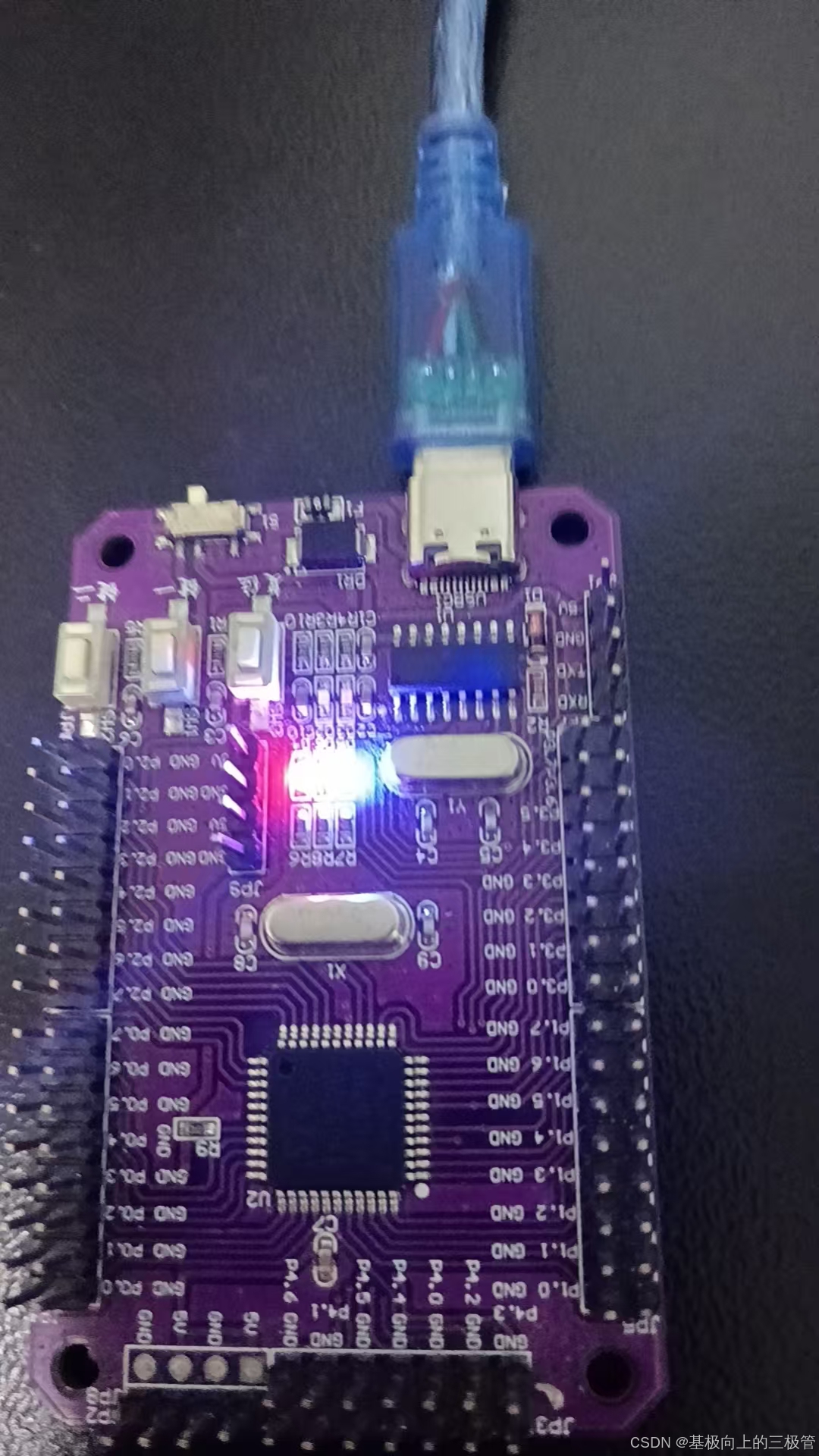

3.实物效果

接线

单片机	LED1	LED2
P3.6	负极
P3.7		负极
5V	正极	正极
