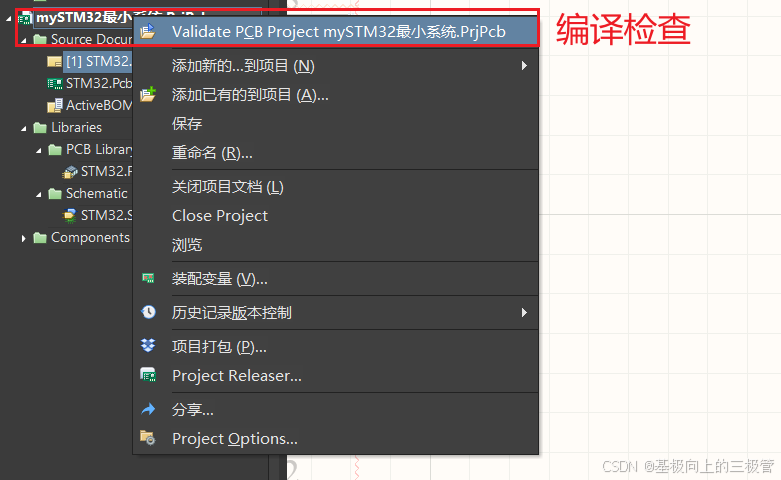

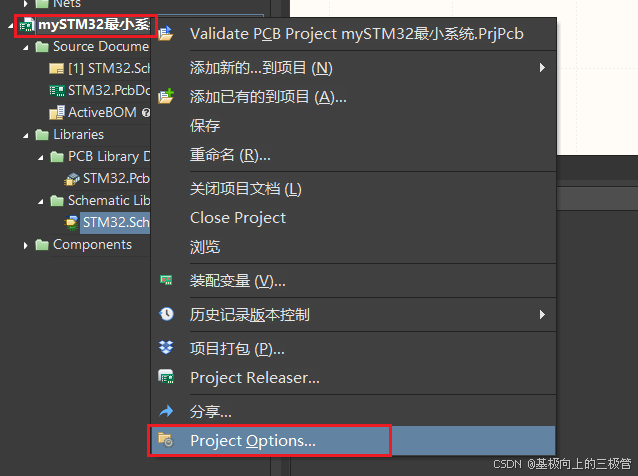

  • 按照如下进行设置
    【AD】3-6 层次原理图

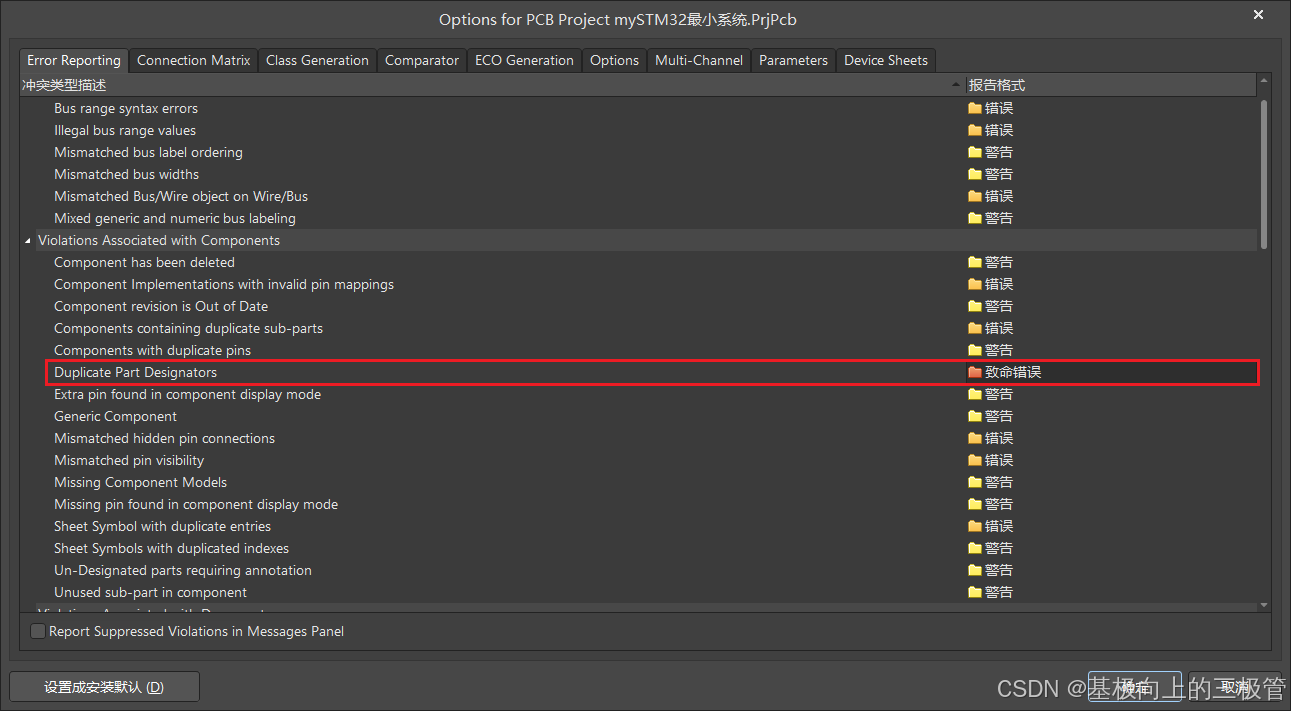

    在这里插入图片描述

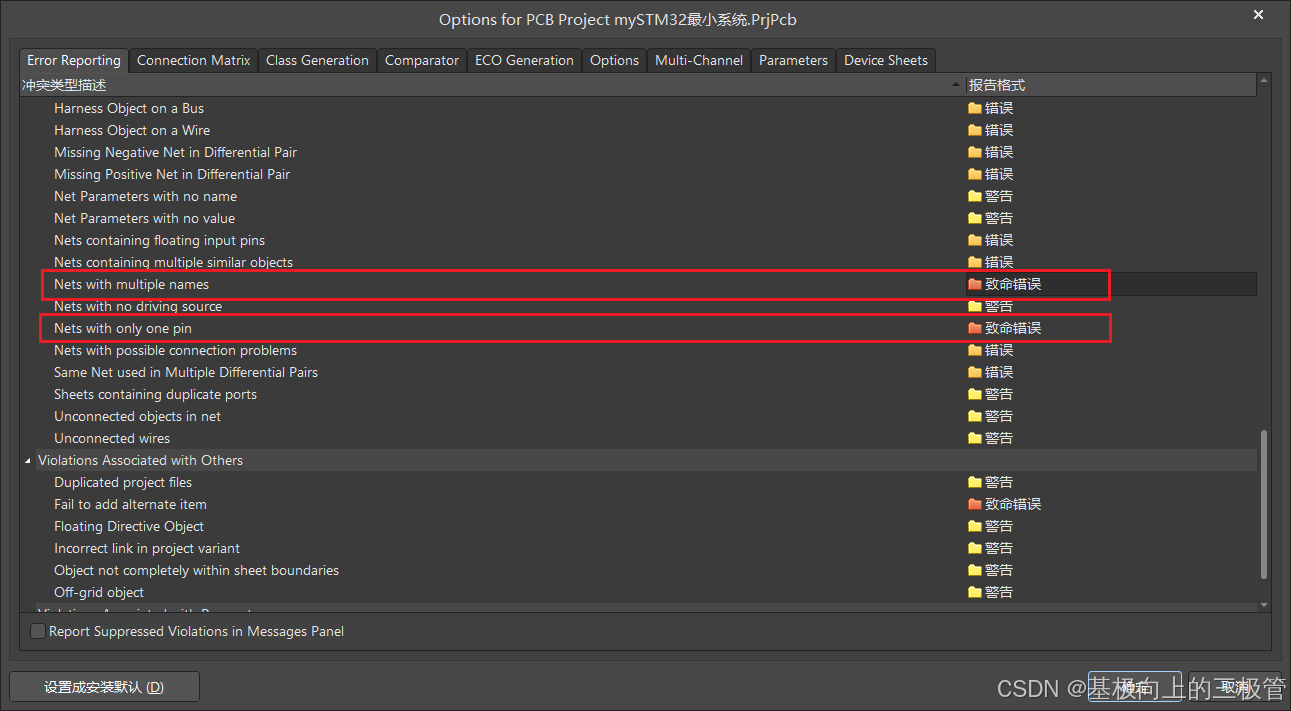

    在这里插入图片描述

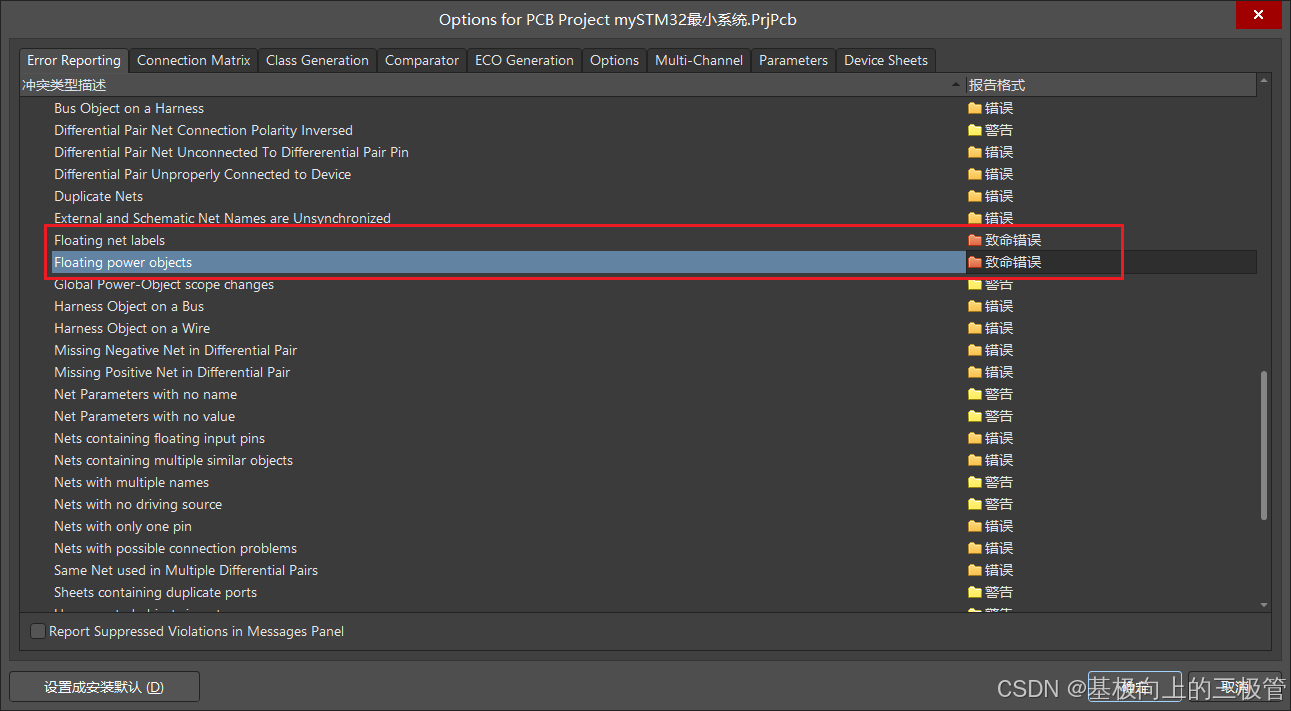

    在这里插入图片描述

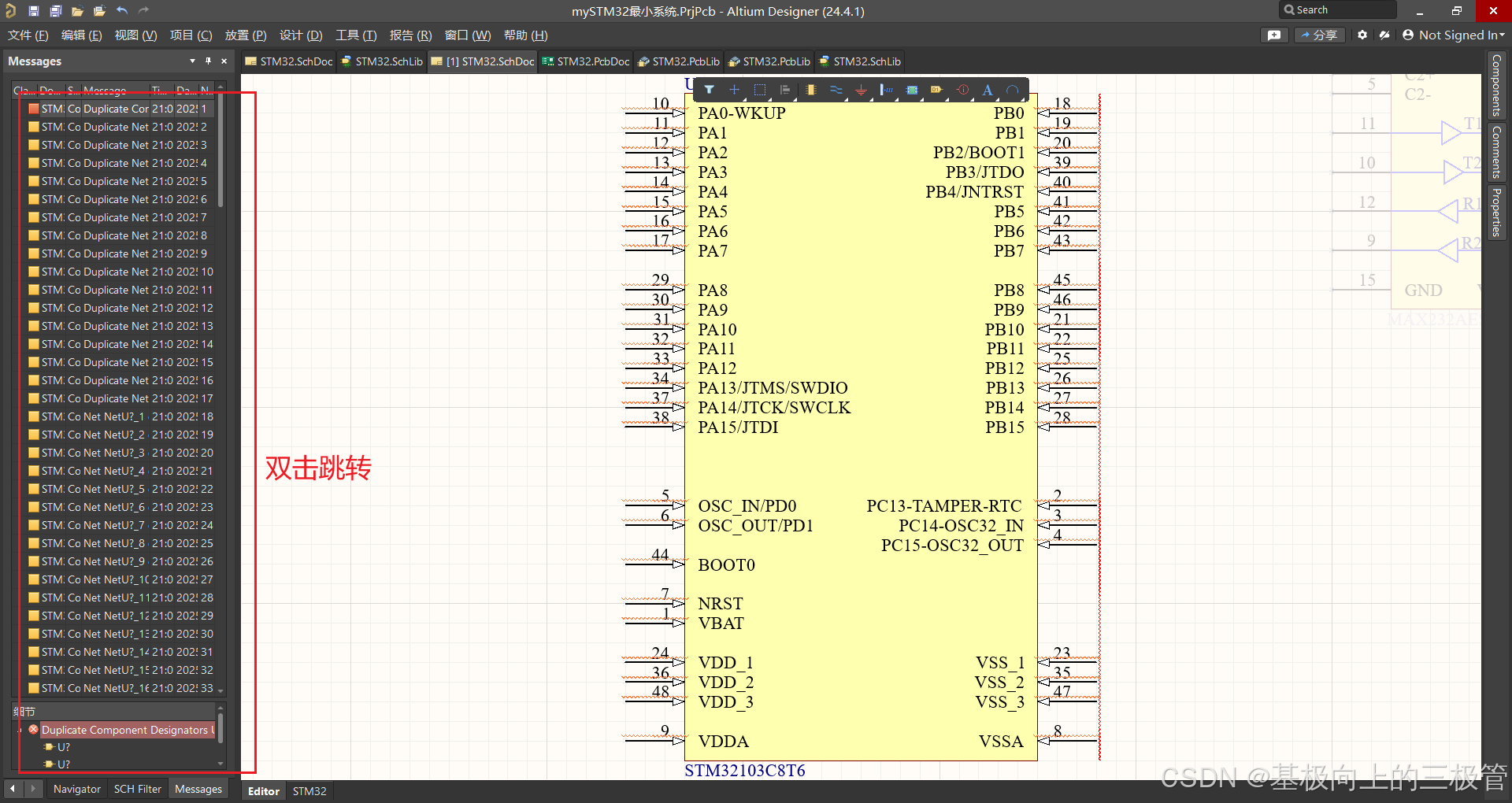

  • 编译，双击错误类型即可跳转
    在这里插入图片描述
    在这里插入图片描述
