1.硬件

51单片机最小系统

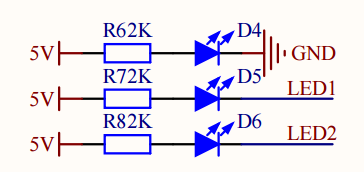

LED灯模块
蜂鸣器模块

2.软件

点亮LED的main.c
驱动蜂鸣器同理

#include "reg52.h"//头文件

sbit ledOne = P3^7;//位定义，定义P3.7口

void main()
{
	//灯亮，给一个P3.7低电平
	ledOne = 0;//LED灯正极一段接5V，负极一段接P3.7
}

闪烁LED的main.c

#include "reg52.h"

sbit ledOne = P3^7;

void Delay500ms()		//@11.0592MHz，延时500ms
{
	unsigned char i, j, k;
	i = 4;
	j = 129;
	k = 119;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}


void main()
{

	//灯灭，给一个高电平
	//重复执行
	while(1){
		//灯亮，给一个P3.7低电平
		ledOne = 0;
		//数数，数的期间，维持低电平，灯亮，延迟
		Delay500ms();
		//灯灭，给一个高电平
		ledOne = 1;
		//数数，数的期间，维持高电平，灯灭，延迟
		Delay500ms();
	}

}
