时序图基本概念
时序图（Sequence Diagram），又名序列图、循序图，是一种UML交互图。它通过描述对象之间发送消息的时间顺序显示多个对象之间的动态协作。它可以表示用例的行为顺序，当执行一个用例行为时，其中的每条消息对应一个类操作或状态机中引起转换的触发事件。
详细组成元素见参考链接
绘制工具通过visio可以绘制

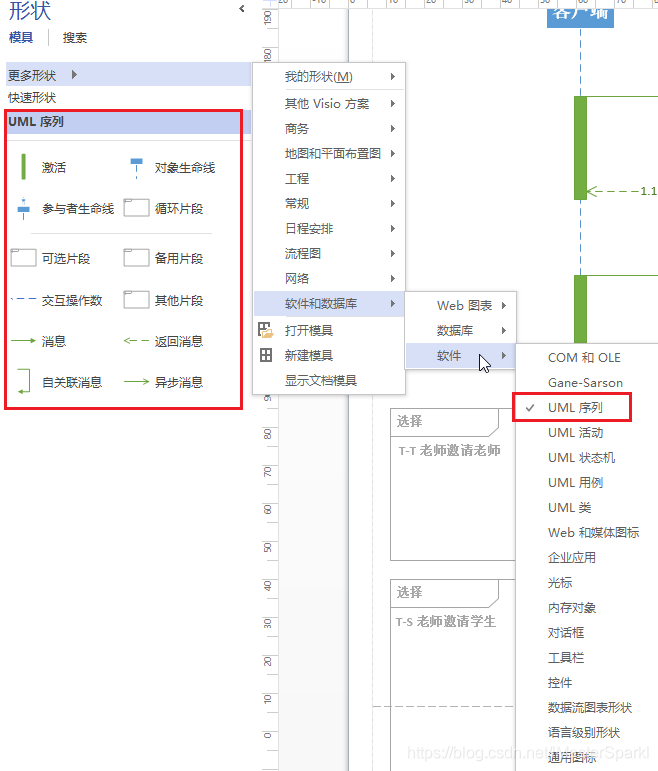

新建画布后在左侧注意点出uml时序相关图形即可进行绘制

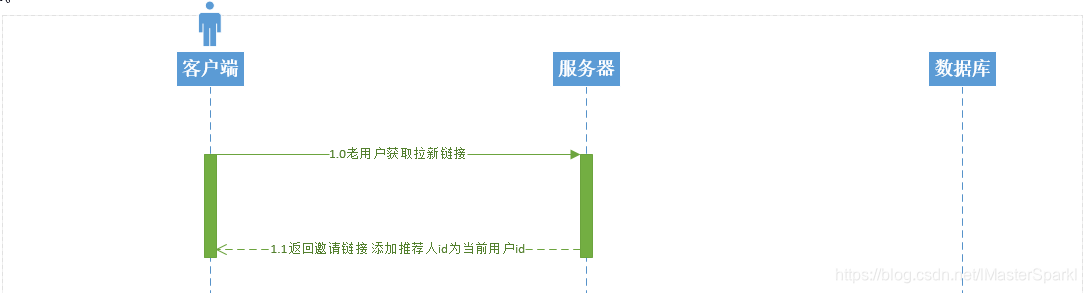

简单例子：
Visio 常用的快捷键
- 复制 按ctrl+拖动
- 水平/垂直复制 按ctrl+shift+ 拖动（水平/垂直）
- 水平/垂直移动 按shift+拖动
- 放大 ctrl+滚轮
- 键拖动幕布 ctrl+alt+鼠标右
