本文介绍了如何在IDEA中利用PlantUML插件绘制结构图，以解决使用Graphviz时出现的中文乱码问题。教程包括安装PlantUML插件、配置远程渲染或本地渲染（针对Graphviz的中文乱码问题）、创建PlantUML文件并演示了通过简单代码绘制人物关系图的过程。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

之前想使用IDEA的markdown插件与graphviz直接画图的，结果中文乱码怎么也搞不定，最终还是使用plantuml，搞定了中文乱码。

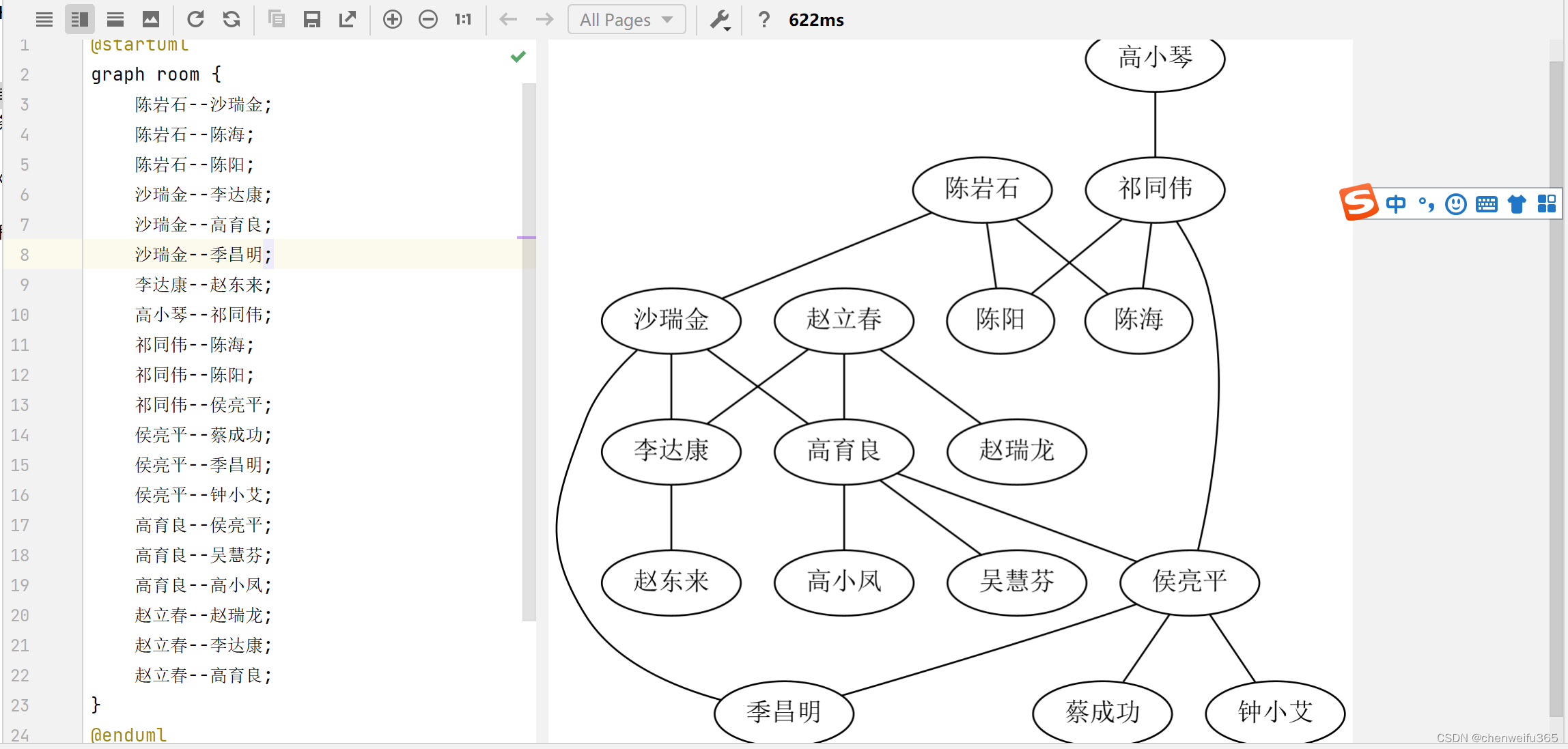

本教程最终使用IDEA画结构图，依赖plantuml。

在这里插入图片描述

先提供几个可能用到的链接：

plantuml在线画图：http://www.plantuml.com/plantuml
graphviz官网：http://www.graphviz.org
graphviz在线画图：http://magjac.com/graphviz-visual-editor/

操作步骤

一、安装plantuml插件

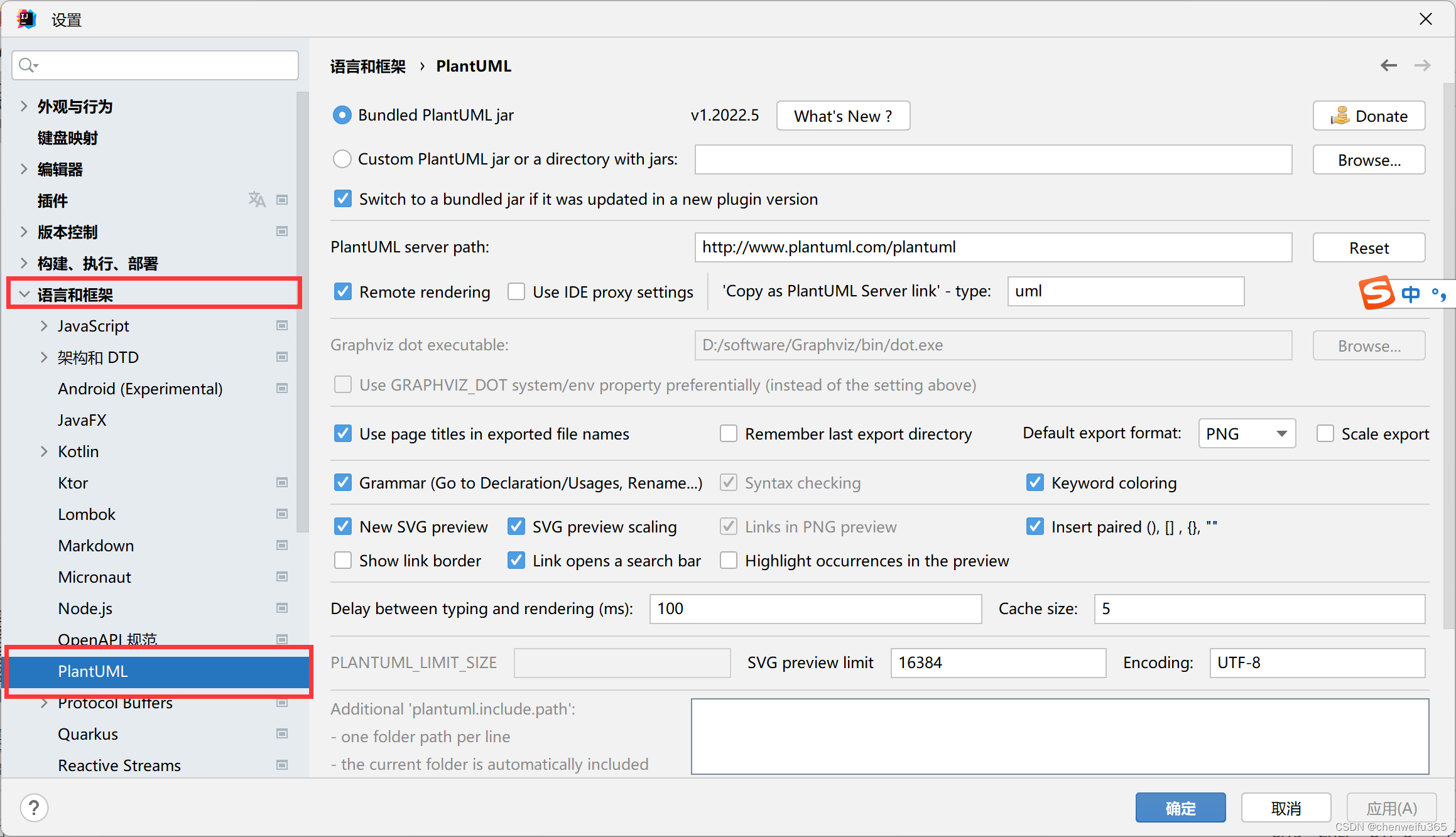

首先安装plantuml插件，安装完之后，重启后再设置中可以找到如下内容：

在这里插入图片描述

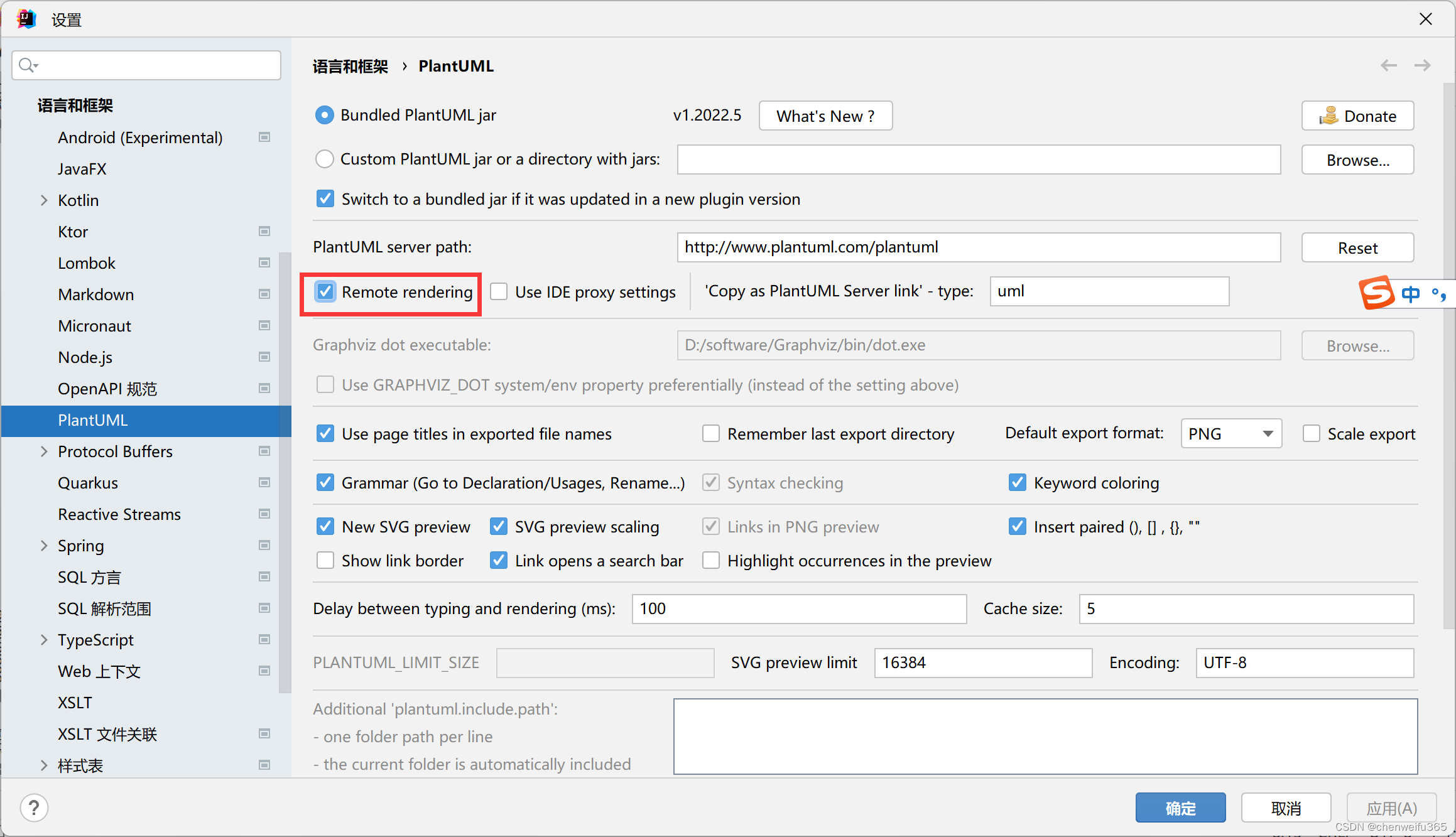

二、配置使用远端渲染

在这里插入图片描述

勾选remote rending即可，但使用此项会使用网络渲染，不建议，等找到本地渲染不乱码的方式时会更新教程

默认配置是使用本地渲染，需要下载graphviz，并制定本地位置。但由于中文乱码问题调不好，暂时改用远端渲染。

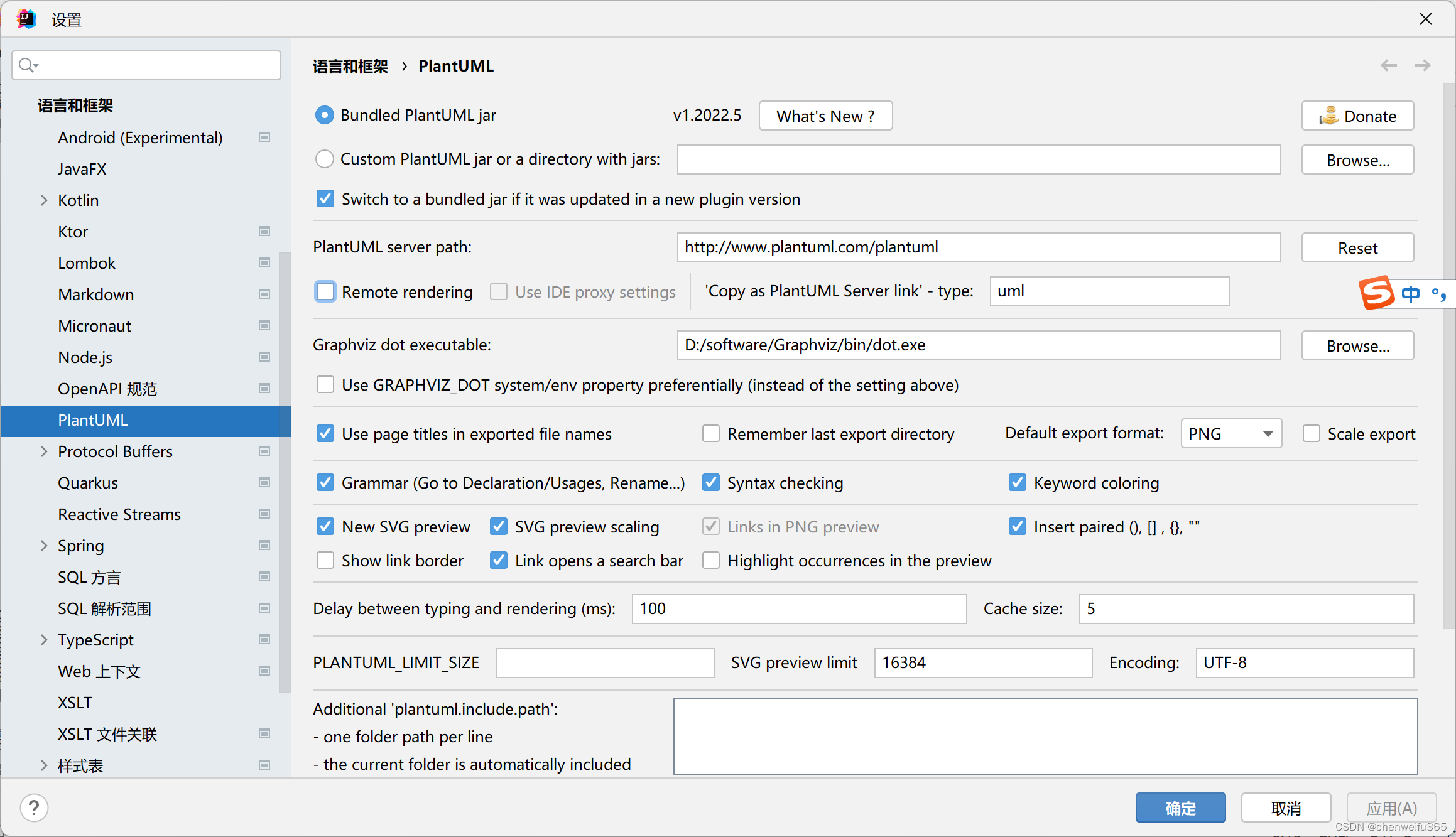

默认配置如下图（我这里已经选好了本地的graphviz的路径）：

在这里插入图片描述

三、创建文件，并渲染

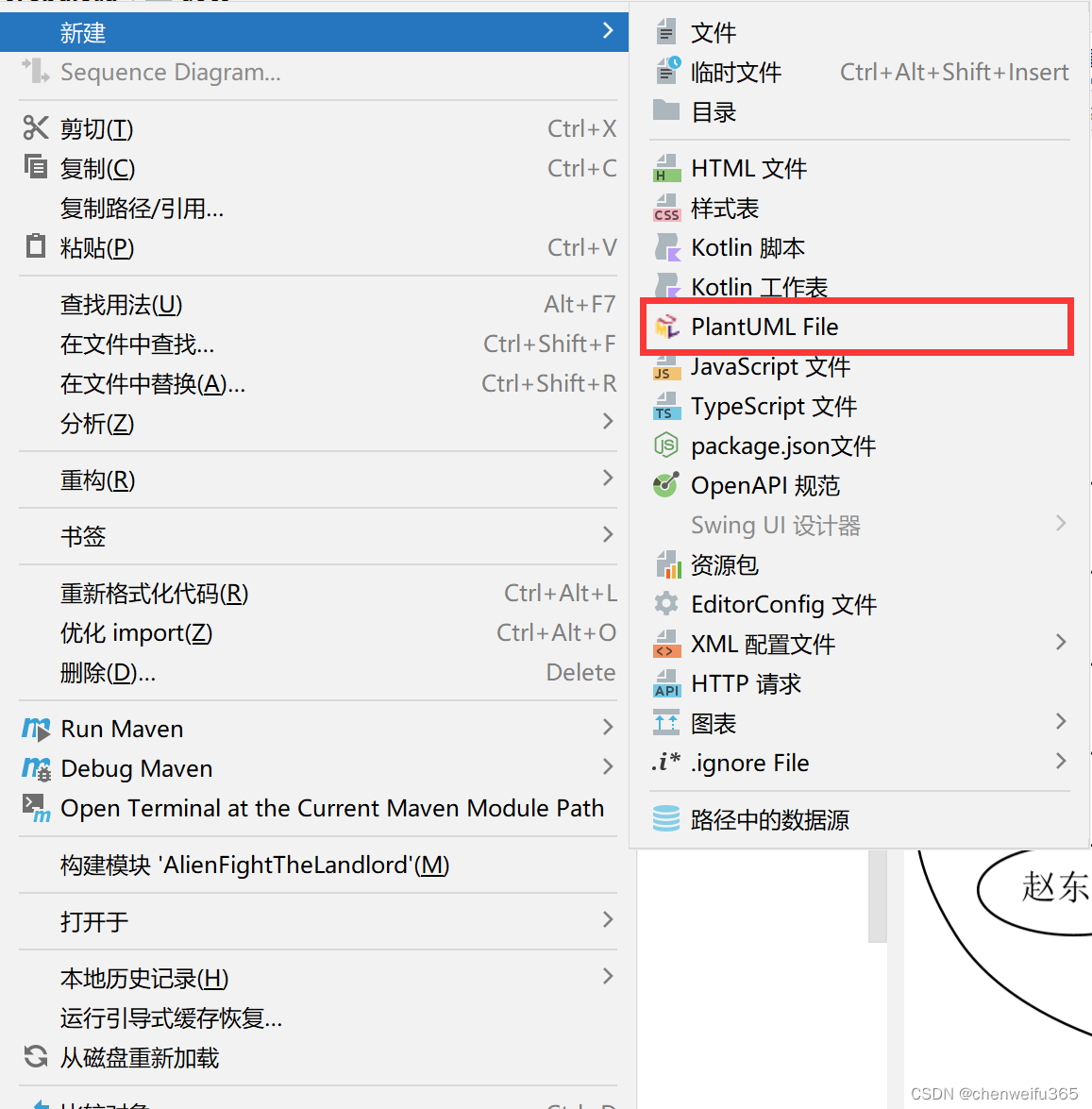

1) 新建plantuml文件
在这里插入图片描述

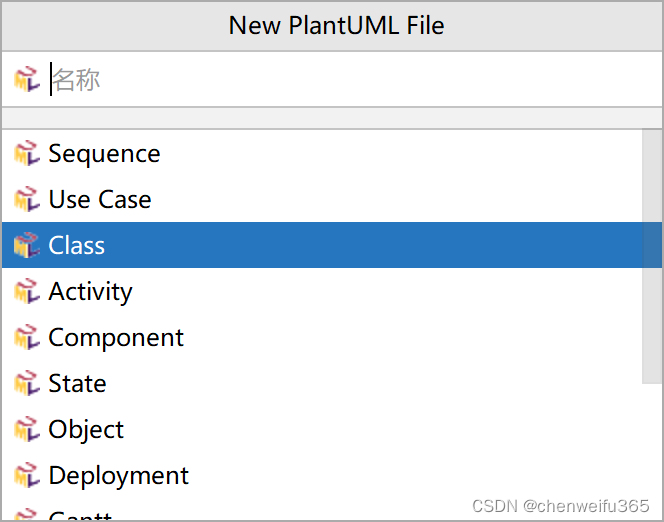

2) 选择文件类型

在这里插入图片描述

这里可以选择各种UML，没什么区别吗，但它会给你默认的样例语法，比较友好。实验的话随便选一个就好

3) 粘入以下代码，即可得到文章开头的图

@startuml
graph room {
    陈岩石--沙瑞金;
    陈岩石--陈海;
    陈岩石--陈阳;
    沙瑞金--李达康;
    沙瑞金--高育良;
    沙瑞金--季昌明;
    李达康--赵东来;
    高小琴--祁同伟;
    祁同伟--陈海;
    祁同伟--陈阳;
    祁同伟--侯亮平;
    侯亮平--蔡成功;
    侯亮平--季昌明;
    侯亮平--钟小艾;
    高育良--侯亮平;
    高育良--吴慧芬;
    高育良--高小凤;
    赵立春--赵瑞龙;
    赵立春--李达康;
    赵立春--高育良;
}
@enduml
