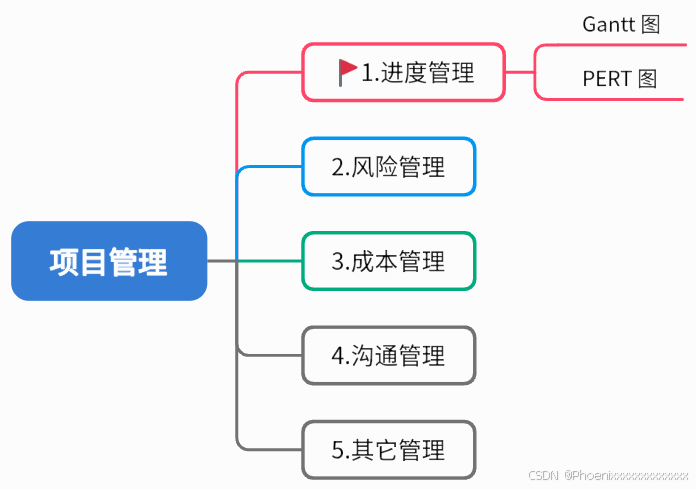

八. 项目管理

1. 进度管理

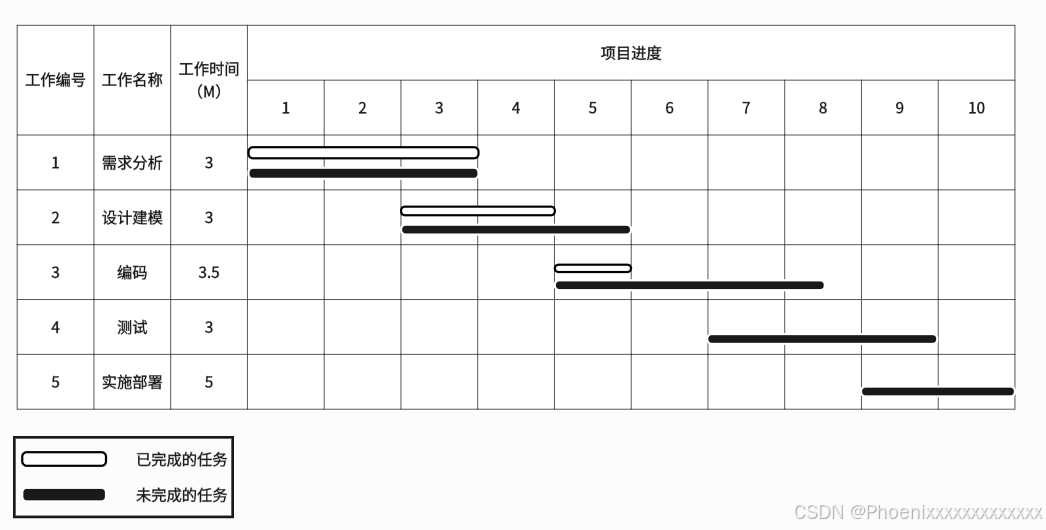

（1）Gantt 图

Gantt 图是一种简单的水平条形图，以日历为基准描述项目任务。

优点：Gantt 图能够清晰地描述每个任务从何时开始，到何时结束，任务的进程情况以及各个任务之间的并行关系。

缺点：Gantt 图不能清晰地反映出任务之间的依赖关系，难以确定整个项目的关键所在，也不能反映计划中有潜力的部分。

（2）PERT 图

PERT 图也称为关键路径法，沿着项目进度网络路线进行正向与反向分析，从而计算出所有计划活动理论上：最早开始与完成时间、最迟开始与完成时间。

关键路径：从开始到结束，需要时间最长的路径。

项目工期：完成项目的最少时间，注意由关键路径即最长路径决定。

总时差（松弛时间）：在不延误总工期的前提下，该活动的机动时间。活动的总时差等于该活动最迟完成时间与最早完成时间之差，或该活动最迟开始时间与最早开始时间之差。

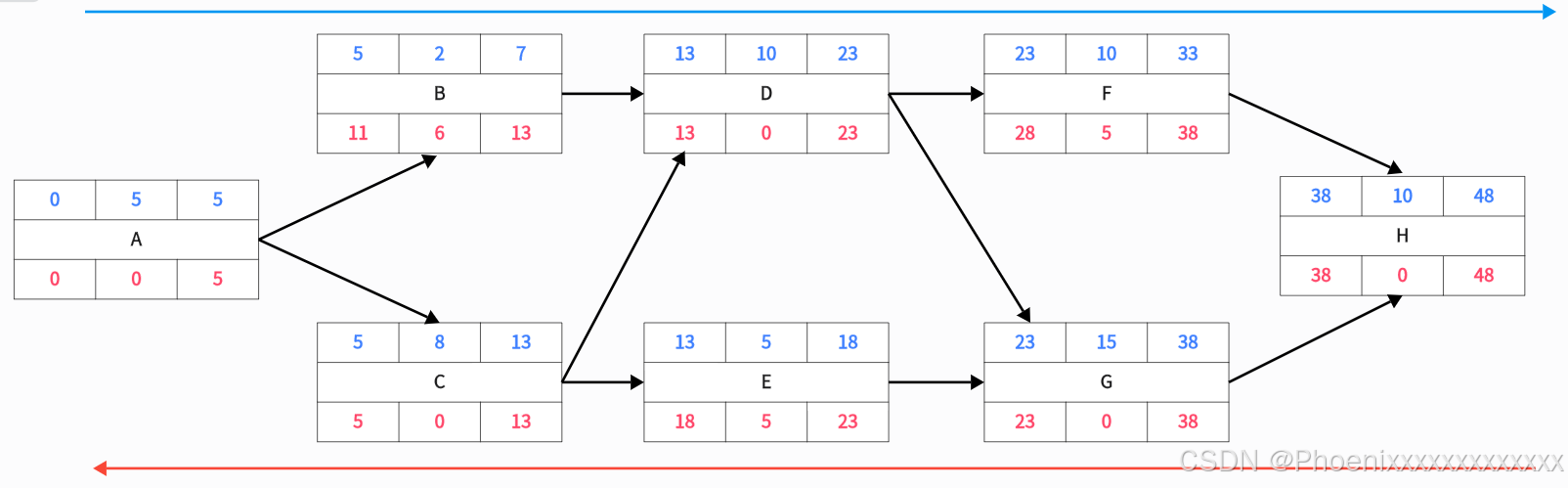

前导图法（单代号网络图，PDM）

ES：最早开始时间；EF：最早完成时间；LS：最迟开始时间；LF：最迟完成时间

最早开始由前驱最早完成决定，如果有多个前驱，取最大值。

最晚完成由后继最晚开始决定，如果有多个后继，取最小值。

最后一个节点的完成时间就是项目工期（如图中的 48）。

总时差为 0 称为关键活动，形成的路径就是关键路径（如图中 ACDGH）。

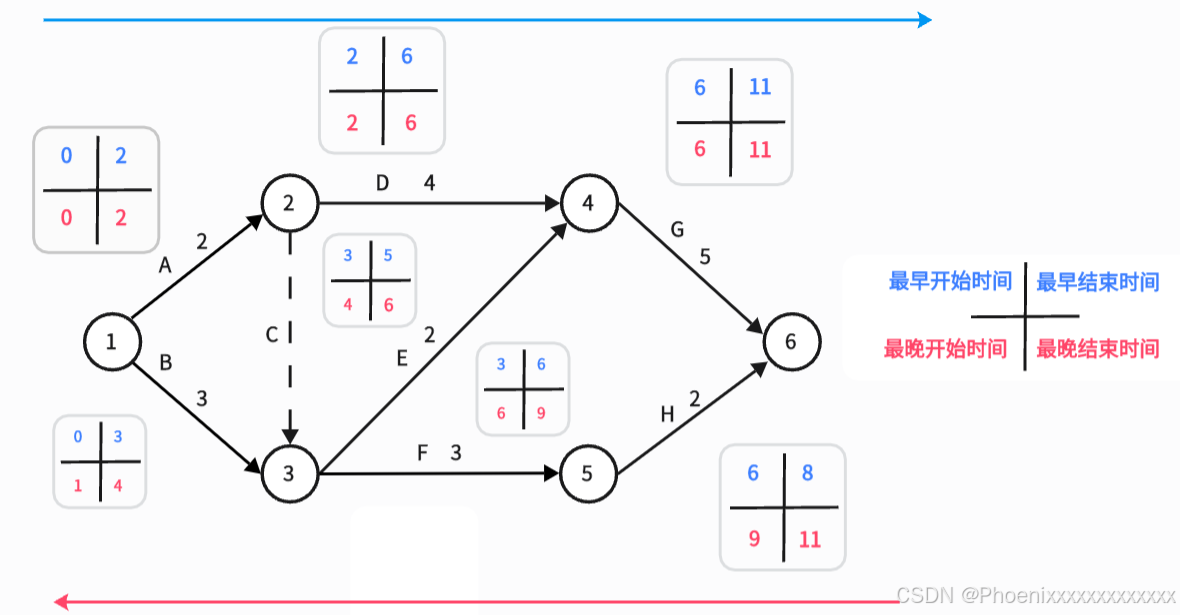

箭线图法（双代号网络图，ADM）

圆圈代表里程碑，字母代表活动，数字代表活动持续时间 。

其中，活动 C 代表虚活动，持续时间是 0，作用是限定了 EF 活动在 A 活动之后完成。

上图中项目工期（取最大值）为 11，关键路径为 ADG / 1246。

例题1：

某项目的活动持续时间及其依赖关系如下表所示，则完成该项目的最少时间为（）天。

A.43  B.45  C.50  D.55

活动	持续时间（天）	依赖关系
A1	8	-
A2	15	-
A3	15	A1
A4	10	-
A5	10	A2，A4
A6	5	A1，A2
A7	20	A1
A8	25	A4
A9	15	A3，A6
A10	15	A5，A7
A11	7	A9
A12	10	A8，A10，A11

解析1：

首先将表格转换为图示的形式，如下图：（表格中无依赖关系代表该节点是起始节点）

只要能找到项目工期即可，也可采用 PDM。因此选 D。

例题2：

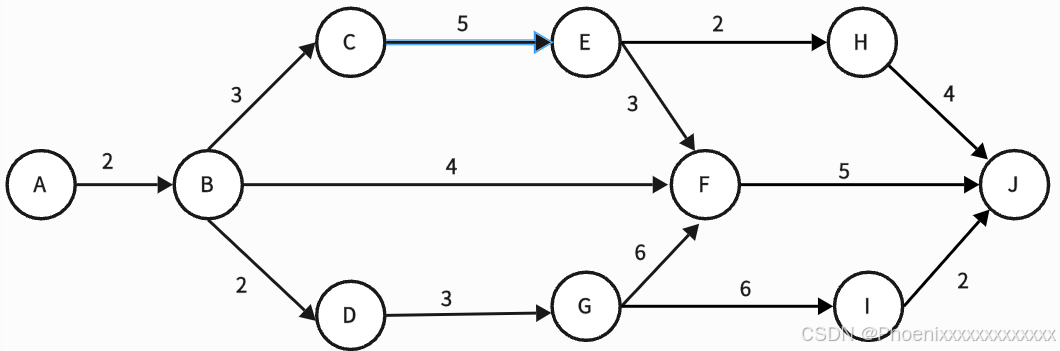

某软件项目的活动图如下图所示，其中顶点表示项目里程碑，连接顶点的边表示包含的活动，边上的数字表示相应活动的持续时间（天），则完成该项目的最少时间为（）天。活动 BC 和 BF 最多可以晚开始（）天而不会影响整个项目的进度。由于某种原因，现在需要同一个开发人员完成 BC 和 BD，则完成该项目的最少时间为（）天。

A.11  B.15  C.16  D.18

A.0和7  B.0和11  C.2和7  D.2和11

A.11  B.18  C.20  D.21

解析2：

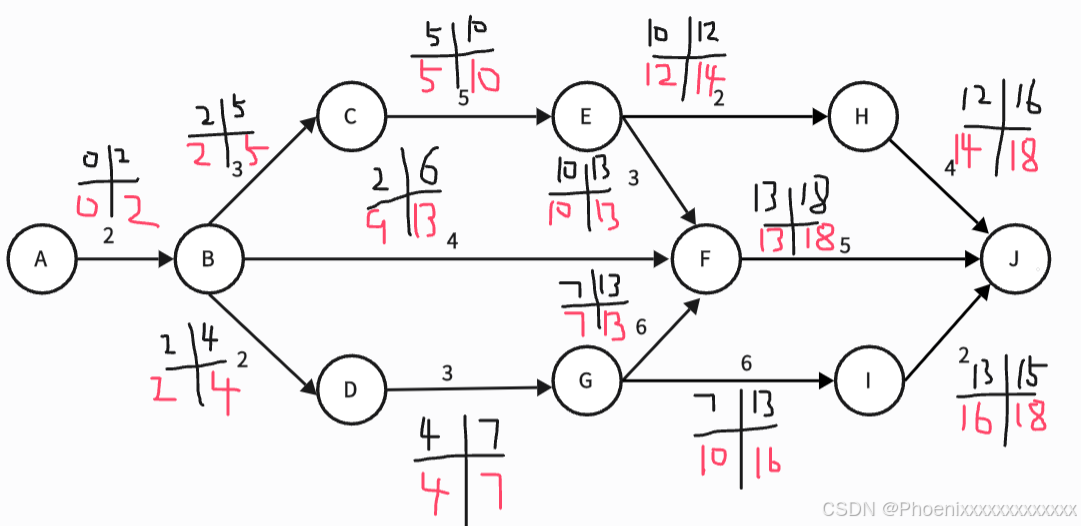

先根据图示标注出各类时间：

关键路径为：ABCEFJ / ABDGFJ

项目工期为 18 天；最多可以晚开始多少天，也就是问松弛时间，BC = 0，BF = 7，所以前两个空选 DA。

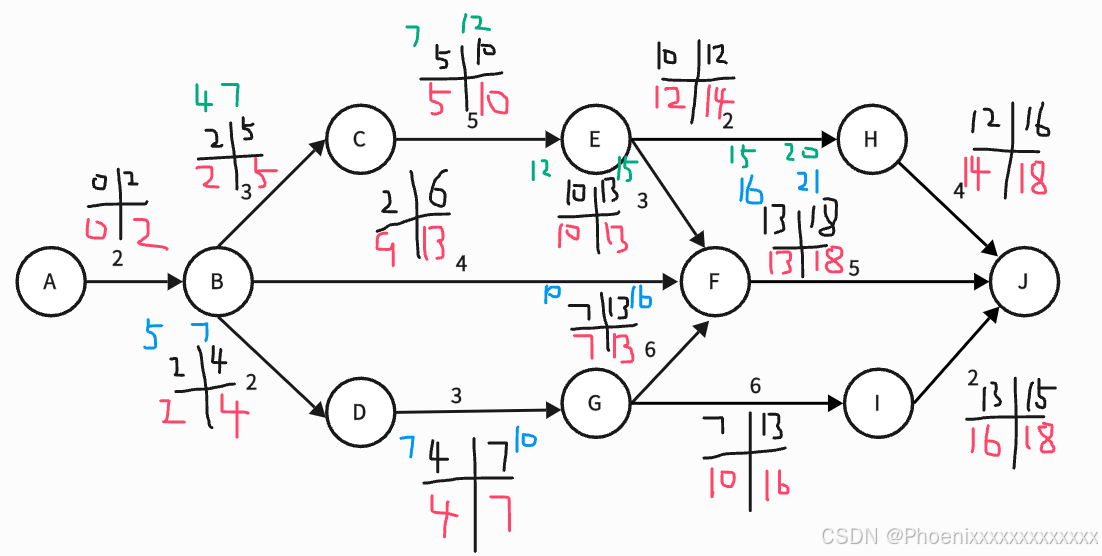

BC 和 BD 由同一个开发人员完成，也就意味着 BC 和 BD 需要变成一个分支，因此要么先 BC 再 BD，要么先 BD 再 BC，需要比较两种方案哪个更合适。

如果先 BC 再 BD（蓝色部分），那么就意味着完成 BC 后做 BD，那么 BD 的最早开始时间就变成了 BC 的最早完成时间，即 5，BD 的最早完成时间就变成了 5 + 2 = 7，由此往后推，项目工期变成了 21天。如果先 BD 再 BC（绿色部分），那么项目工期就变成了 20 天。 注意，题干中询问项目最少时间，是基于两种方案的基础上，因此就选择天数少的即可，第三个空选 C。

2. 风险管理

一般认为软件风险包含两个特性：不确定性和损失。

一个既定的事实不是风险，因为不满足不确定性。

风险的分类：

• 项目风险：指预算、人员、进度、资源等方面的潜在问题。
• 技术风险：指设计、实现、接口、验证、维护等方面的潜在问题。
• 商业风险：指市场、策略、销售、管理等方面的潜在问题。

风险曝光度：风险出现的概率 × 风险可能造成的损失

假设正在开发的软件项目可能存在一个未被发现的错误A，其出现概率是 0.5%，造成的损失预计是 100 万元，那么这个错误的风险曝光度就是 1000000 × 0.5% = 5000 元。另一个错误 B 出现的概率是 0.1%，预计损失是 1000 万元，风险曝光度就是 10000000 × 0.1% = 10000 元，因此两种错误需要优先处理 B，因为其风险曝光度更大。

例题：

以下叙述中，（）不是一个风险。

A.由另一个小组开发的子系统可能推迟交付，导致系统不能按时交付客户。

B.客户不清楚想要开发什么样的软件，因此开发小组开发原型帮助其确定需求。

C.开发团队可能没有正确理解客户的需求。

D.开发团队核心成员可能在系统开发过程中离职。

解析：

B 选项客户不清楚自己的需求是一个既定的事实，不满足风险的不确定性，所以选 B。其余三项均满足风险的特性。

3. 沟通管理

无主程序员方式：

各人员之间相互沟通交流，因此沟通路径有：

1 + 2 + 3 + 4 + …… + (n-2) + (n-1) = (1 + (n-1)) × (n-1) / 2 = n × (n-1) / 2

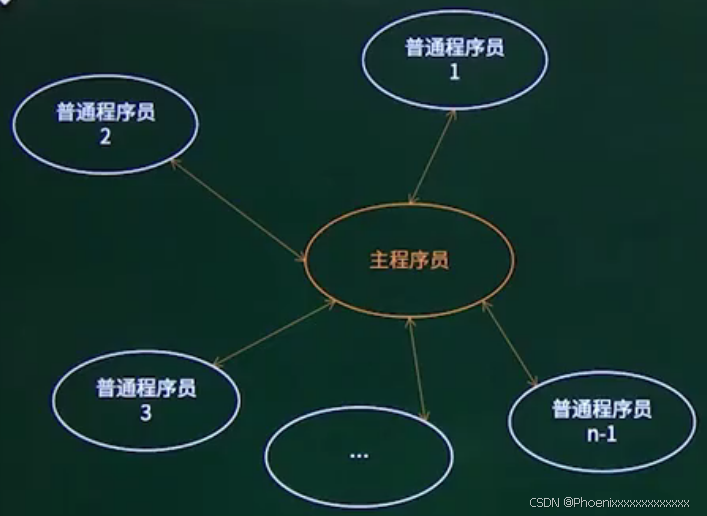

有主程序员方式：

各人员只与主程序员沟通即可，因此沟通路径有：n-1

例题：

在进行软件开发时，采用无主程序员的开发小组，成员之间互相平等；而主程序员负责的开发小组，由一个主程序员和若干成员组成，成员之间没有沟通。在一个由 8 名开发人员构成的小组中，无主程序员组和主程序员组的沟通路径分别是（）。

A.32和8  B.32和7  C.28和8  D.28和7

解析：

根据公式可得，无主程序员组沟通路径为 8 × 7 / 2 = 28，主程序员组沟通路径为 8 - 1 = 7 ，因此选 D。

4. 成本管理

例题：

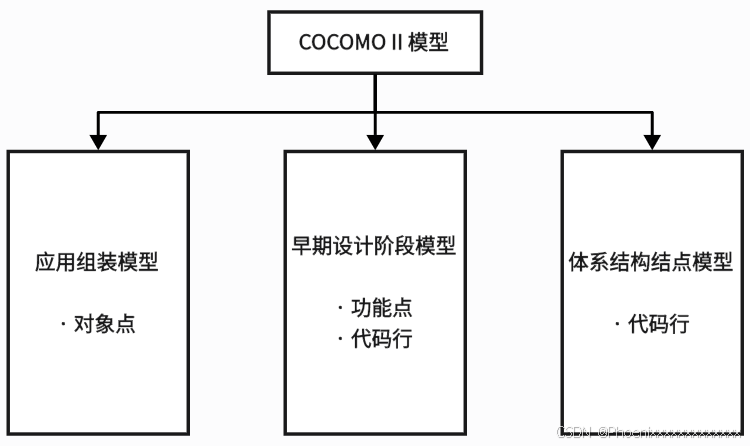

工作量估算模型 COCOMO II 的层次结构中，估算选择不包括（）。

A.对象点  B.功能点  C.用例数  D.源代码行

解析：

不包括用例数，选 C。

项目管理部分的内容至此结束，后续如果有补充或修改会直接添加。
